EVPN向けVLANバンドルサービス
Junos OS リリース 17.1 以降、VLAN バンドル サービスにより、複数のブロードキャスト ドメインを単一のブリッジ ドメインにマッピングできます。複数の VLAN が 1 つの EVI(EVPN インスタンス)にマッピングされ、MAC-VRF テーブル内の同じブリッジ テーブルを共有するため、テーブルに格納されるルートとラベルの数が減少します。これにより、ルーターのコントロールプレーンのオーバーヘッドが低減されます。単一のブリッジ ドメインでは、VLAN ネットワーク内のすべての CE デバイスが一意の MAC アドレスを持つ必要があります。MPLSカプセル化フレームは発信元のVLAN IDを保持しなければならないため、VLAN ID変換は許可されていません。そのため、すべてのEVPNルートのイーサネットタグIDはゼロに設定されます。VLAN 範囲は指定できません。1 から 4095 までの VLAN 全体がインターフェイスにバンドルされている必要があります。

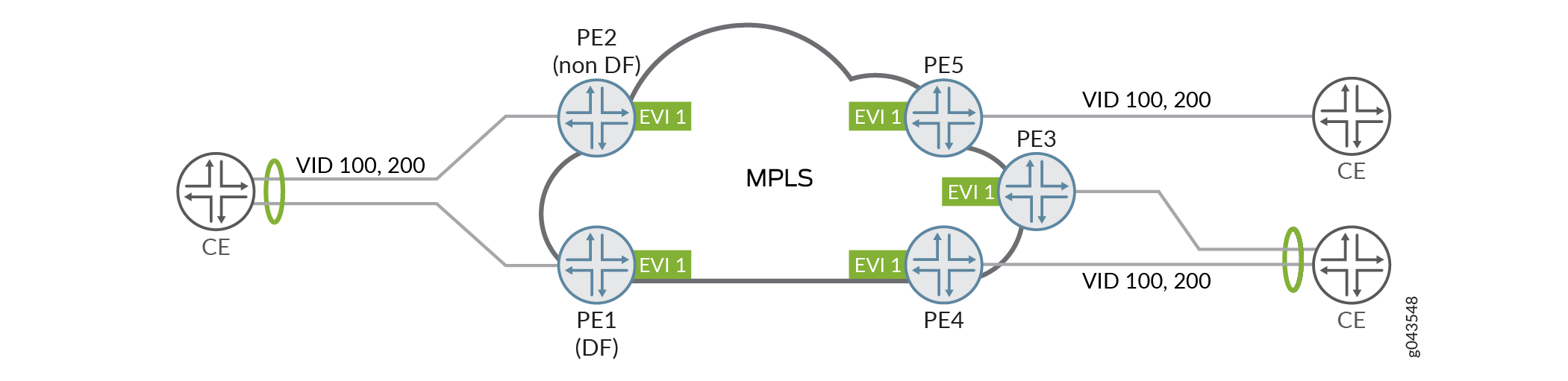

図 1 は、VID 100 と VID 200 がバンドルされ、EVI 1 に割り当てられているトポロジを示しています。サービス プロバイダーは、顧客向けに 1 つのブロードキャスト ドメインを作成し、イングレス PE ルーター(PE1 から PE5)で事前に設定された数の CE-VID を EVI 1 に割り当てます。すべての CE デバイスは、EVI に同じ CE-VID を使用します。
VLANバンドルサービスを使用すると、ルートとラベルの数が削減されるため、コントロールプレーンのオーバーヘッドが削減されます。顧客ネットワークでのプロビジョニングの容易さとのトレードオフは、単一の包括的なマルチキャストツリーがあり、CE-VID変換がないため、サービスプロバイダが顧客のブロードキャストドメインを制御できないことです。.
Junos OSは、ポート上のすべてのVLANが同じサービスの一部であり、同じバンドルにマッピングされるポートベースのVLANバンドルサービスもサポートしています。
統合型ルーティングおよびブリッジング(IRB)は、VLAN バンドル サービスではサポートされていません。
ARP 抑制は、EVPN バンドル サービスを設定すると自動的に無効になります。その結果、デバイスによってARPパケットが送信されていることが観察される場合があります。
