例:MC-LAG トポロジーとの EVPN-MPLS インターワーキング

この例では、イーサネット VPN(EVPN)を使用して、MPLS ネットワークを介してマルチシャーシ リンク アグリゲーション(MC-LAG)ネットワークをデータ センター ネットワークまたは地理的に分散したキャンパス ネットワークに拡張する方法を示します。

EVPN-MPLSインターワーキングは、2台のMXシリーズルーター、2台のEX9200スイッチ、または2台のジュニパーネットワークスデバイスの組み合わせがMC-LAGピアとして機能するMC-LAGトポロジーと、ICCP(シャーシ間制御プロトコル)とICL(インターシャーシリンク)を使用してトポロジーを接続および維持するMC-LAGトポロジーでサポートされています。MC-LAG ピアは、MPLS ネットワーク内の PE(プロバイダ エッジ)デバイスに接続されます。PEデバイスは、MXシリーズルーターまたはEX9200スイッチのいずれかです。

この例では、MPLS ネットワーク内の MC-LAG ピアと PE デバイスが相互に連携するように設定する方法を示しています。

要件

この例では、以下のハードウェアとソフトウェアのコンポーネントを使用しています。

  • EX9200スイッチ3台:

    • PE1とPE2は、MC-LAGトポロジーではMC-LAGピア、EVPN-MPLSオーバーレイネットワークではEVPN BGPピアとして機能します。

    • PE3は、EVPN-MPLSオーバーレイネットワークでEVPN BGPピアとして機能します。

  • EX9200スイッチは、Junos OSリリース17.4R1以降のソフトウェアを実行しています。

メモ：

MC-LAG トポロジーには 2 つのカスタマー エッジ(CE)デバイスが含まれていますが、この例では PE1、PE2、および PE3 の設定に焦点を当てています。

概要とトポロジー

図 1 は、MC-LAG ピアとして設定されたプロバイダ エッジ デバイス PE1 および PE2 との MC-LAG トポロジーを示しています。MC-LAGピアは、ICCPリンクとICCLを介してデータトラフィックを介して制御情報を交換します。この例では、ICLは2つのインターフェイスで構成される集合型イーサネットインターフェイスです。

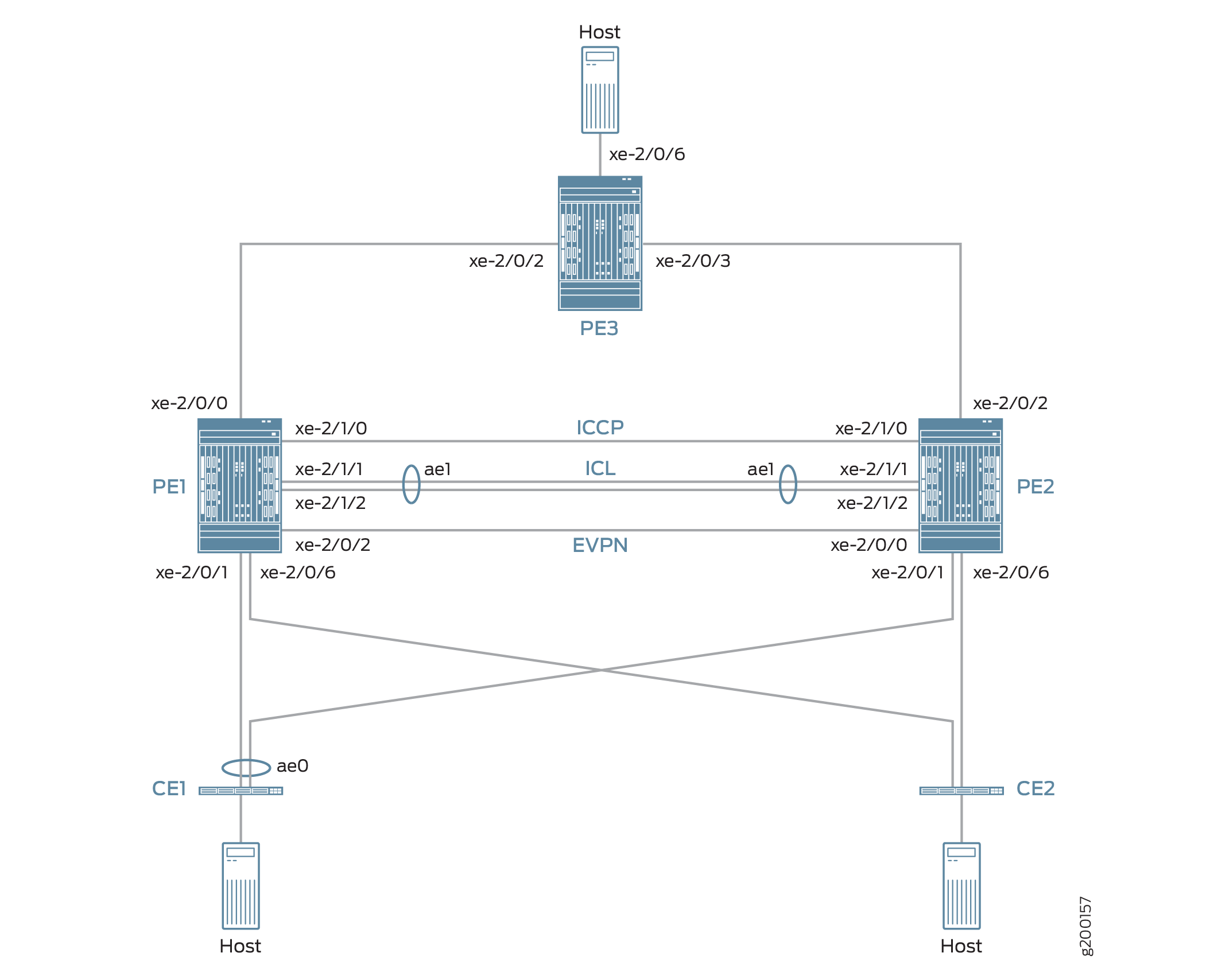

図 1:EVPN-MPLS と MC-LAG トポロジー EVPN-MPLS Interworking With an MC-LAG Topologyとの連携

図 1 のトポロジーには、CE デバイス CE1 と CE2 も含まれており、どちらも各 PE デバイスにマルチホームされています。CE1と2つのPEデバイス間のリンクは、アクティブ/アクティブモードのMC-LAGが設定されている集合型イーサネットインターフェイスとしてバンドルされています。

図 1 のトポロジーには、MPLS ネットワークのエッジにある PE3 も含まれています。PE3 は、MC-LAG ネットワークとデータ センターまたは地理的に分散したキャンパス ネットワーク間のゲートウェイとして機能します。PE1、PE2、および PE3 は EVPN を実行します。EVPN は、MC-LAG ネットワーク内のホストが、MPLS ネットワークを介してデータ センターやその他のキャンパス ネットワーク内のホストと通信できるようにします。

EVPN-MPLS インターワーキング機能の観点から見ると、PE3 は EVPN BGP ピアとしてのみ機能し、MC-LAG トポロジーの PE1 と PE2 には二重の役割があります。

  • MC-LAGネットワークのMC-LAGピア。

  • EVPN-MPLS ネットワーク内の EVPN BGP ピア。

デュアルロールのため、PE1とPE2はMC-LAG、EVPN、BGP、MPLS属性で設定されています。

表 1 は、PE1 、PE2、および PE3 で設定された主要な MC-LAG および EVPN(BGP および MPLS)属性の概要を示しています。

表 1:PE1、PE2、および PE3 で設定された主要な MC-LAG および EVPN(BGP および MPLS)属性

主な属性

PE1

PE2

PE3

MC-LAG Attributes

インターフェイス

ICL:xe-2/1/1とxe-2/1/2で構成される集合型イーサネットインターフェイスae1

ICCP:xe-2/1/0

ICL:xe-2/1/1とxe-2/1/2で構成される集合型イーサネットインターフェイスae1

ICCP:xe-2/1/0

該当なし

EVPN-MPLS

インターフェイス

PE3 への接続:xe-2/0/0

PE2 への接続:xe-2/0/2

PE3 への接続:xe-2/0/2

PE1 への接続:xe-2/0/0

PE1 への接続:xe-2/0/2

PE2 への接続:xe-2/0/3

IP アドレス

BGP ピア アドレス:198.51.100.1

BGP ピア アドレス:198.51.100.2

BGP ピア アドレス:198.51.100.3

自律システム

65000

65000

65000

仮想スイッチ ルーティング インスタンス

evpn1、evpn2、evpn3

evpn1、evpn2、evpn3

evpn1、evpn2、evpn3

EVPN-MPLS インターワーキング機能とその設定については、次の点に注意してください。

  • MC-LAGトポロジーのデュアルホームインターフェイスにイーサネットセグメント識別子(ESI)を設定する必要があります。ESIにより、EVPNはデュアルホームインターフェイスを識別できます。

  • サポートされているルーティング インスタンスの唯一のタイプは、仮想スイッチ インスタンス(set routing-instances name instance-type virtual-switch)です。

  • MC-LAG ピアでは、 階層レベルに 設定ステートメントをbgp-peer[edit routing-instances name protocols evpn mclag]含める必要があります。この設定ステートメントにより、MC-LAG ピアで EVPN-MPLS と MC-LAG のインターワーキングが可能になります。

  • アドレス解決プロトコル(ARP)抑制はサポートされていません。

PE1 および PE2 の設定

PE1とPE2を設定するには、以下のタスクを実行します。

CLI クイックコンフィギュレーション

PE1:MC-LAG 設定

PE1:EVPN-MPLS 設定

PE2:MC-LAG 設定

PE2:EVPN-MPLS 設定

PE1:Configuring MC-LAG(MC-LAG の設定)

手順

  1. PE1 上の集約されたイーサネット インターフェイスの数を設定します。

  2. インターフェイスxe-2/0/1で集合型イーサネットインターフェイスae0を設定し、ae0にLACPとMC-LAGを設定します。集約されたイーサネット インターフェイス ae0 を 3 つの論理インターフェイス(ae0.1、ae0.2、ae0.3)に分割します。各論理インターフェイスに対して、ESIを指定し、論理インターフェイスがMC-LAGアクティブ-アクティブモードにある状態にして、論理インターフェイスをVLANにマッピングします。

  3. 物理インターフェイスxe-2/0/6を設定し、3つの論理インターフェイス(xe-2/0/6.1、xe-2/0/6.2、およびxe-2/0/6.3)に分割します。各論理インターフェイスを VLAN にマッピングします。

  4. 物理インターフェイスxe-2/1/0をレイヤー3インターフェイスとして設定し、ICCPを設定します。PE2のIPアドレスが203.0.113.2のインターフェイスを、PE1へのICCPピアとして指定します。

  5. インターフェイスxe-2/1/1およびxe-2/1/2で集合型イーサネットインターフェイスae1を設定し、ae1にLACPを設定します。集約されたイーサネット インターフェイス ae1 を 3 つの論理インターフェイス(ae1.1、ae1.2、ae1.3)に分割し、各論理インターフェイスを VLAN にマッピングします。PE1 と PE2 間のマルチシャーシ保護リンクとして ae1 を指定します。

PE1:EVPN-MPLS の設定

手順

  1. ループバックインターフェイスと、他のPEデバイスに接続されたインターフェイスを設定します。

  2. IRB インターフェイス irb.1、irb.2、irb.3 を設定します。

  3. ルーターIDと、PE1、PE2、およびPE3が存在する自律システムを割り当てます。

  4. EVPNマルチホーミングアクティブ/アクティブモードを使用する場合、EVPNルートのパケット単位のロードバランシングを有効にします。

  5. インターフェイス xe-2/0/0.0 および xe-2/0/2.0 で MPLS を有効にします。

  6. PE1、PE2、および PE3 を含む IBGP オーバーレイを設定します。

  7. EVPN-MPLSが有効になっているエリアIDとインターフェイスを指定することで、EVPNの内部ルーティングプロトコルとしてOSPFを設定します。

  8. ループバックインターフェイスとEVPN-MPLSが有効になっているインターフェイスで、ラベル配布プロトコル(LDP)を設定します。

  9. VLAN v1 の仮想スイッチ ルーティング インスタンスを設定します。VLAN ID には 1、2、3 が割り当てられ、VLAN に関連付けられたインターフェイスやその他のエンティティが含まれます。

PE2:Configuring MC-LAG

手順

  1. PE2 上の集約されたイーサネット インターフェイスの数を設定します。

  2. インターフェイスxe-2/0/1で集合型イーサネットインターフェイスae0を設定し、ae0にLACPとMC-LAGを設定します。集約されたイーサネット インターフェイス ae0 を 3 つの論理インターフェイス(ae0.1、ae0.2、ae0.3)に分割します。各論理インターフェイスに対して、ESIを指定し、論理インターフェイスがMC-LAGアクティブ-アクティブモードにある状態にして、論理インターフェイスをVLANにマッピングします。

  3. 物理インターフェイスxe-2/0/6を設定し、3つの論理インターフェイス(xe-2/0/6.1、xe-2/0/6.2、およびxe-2/0/6.3)に分割します。各論理インターフェイスを VLAN にマッピングします。

  4. 物理インターフェイスxe-2/1/0をレイヤー3インターフェイスとして設定し、ICCPを設定します。PE1のIPアドレスが203.0.113.1のインターフェイスを、PE2へのICCPピアとして指定します。

  5. インターフェイスxe-2/1/1およびxe-2/1/2で集合型イーサネットインターフェイスae1を設定し、ae1にLACPを設定します。集約されたイーサネット インターフェイス ae1 を 3 つの論理インターフェイス(ae1.1、ae1.2、ae1.3)に分割し、各論理インターフェイスを VLAN にマッピングします。PE1 と PE2 間のマルチシャーシ保護リンクとして ae1 を指定します。

PE2:EVPN-MPLS の設定

手順

  1. ループバックインターフェイスと、他のPEデバイスに接続されたインターフェイスを設定します。

  2. IRB インターフェイス irb.1、irb.2、irb.3 を設定します。

  3. ルーターIDと、PE1、PE2、およびPE3が存在する自律システムを割り当てます。

  4. EVPNマルチホーミングアクティブ/アクティブモードを使用する場合、EVPNルートのパケット単位のロードバランシングを有効にします。

  5. インターフェイス xe-2/0/0.0 および xe-2/0/2.0 で MPLS を有効にします。

  6. PE1、PE2、および PE3 を含む IBGP オーバーレイを設定します。

  7. EVPN-MPLSが有効になっているエリアIDとインターフェイスを指定することで、EVPNの内部ルーティングプロトコルとしてOSPFを設定します。

  8. ループバックインターフェイスとEVPN-MPLSが有効になっているインターフェイスで、ラベル配布プロトコル(LDP)を設定します。

  9. VLAN v1 の仮想スイッチ ルーティング インスタンスを設定します。VLAN ID には 1、2、3 が割り当てられ、VLAN に関連付けられたインターフェイスやその他のエンティティが含まれます。

PE3 設定

CLI クイックコンフィギュレーション

PE3:EVPN-MPLS 設定

PE3:EVPN-MPLS の設定

手順

  1. ループバックインターフェイスと、他のPEデバイスに接続されたインターフェイスを設定します。

  2. ホストに接続されたインターフェイスxe-2/0/6を設定します。

  3. IRB インターフェイス irb.1、irb.2、irb.3 を設定します。

  4. ルーターIDと、PE1、PE2、およびPE3が存在する自律システムを割り当てます。

  5. EVPNマルチホーミングアクティブ/アクティブモードを使用する場合、EVPNルートのパケット単位のロードバランシングを有効にします。

  6. インターフェイス xe-2/0/2.0 および xe-2/0/3.0 で MPLS を有効にします。

  7. PE1、PE2、および PE3 を含む IBGP オーバーレイを設定します。

  8. EVPN-MPLSが有効になっているエリアIDとインターフェイスを指定することで、EVPNの内部ルーティングプロトコルとしてOSPFを設定します。

  9. ループバックインターフェイスとEVPN-MPLSが有効になっているインターフェイスでLDPを設定します。

  10. VLAN v1 の仮想スイッチ ルーティング インスタンスを設定します。VLAN ID には 1、2、3 が割り当てられ、VLAN に関連付けられたインターフェイスやその他のエンティティが含まれます。
