ファブリック内のノードの監視

管理者または運用担当者は、Junos Spaceを使用して、ファブリックに導入されたノードの物理コンポーネントと論理コンポーネントのステータスを追跡できます。

Junos Spaceネットワーク管理プラットフォームは、SNMP v1、v2c、およびv3用のSNMPマネージャーによるSNMP監視をサポートしています。

SNMPマネージャーは、ユーザーとしてSNMP v1およびv2、またはv3のオブジェクト識別子(OID)を使用して、Junos Spaceをポーリングし、ノードの論理コンポーネントに関する情報を取得します。応答は Junos Space SNMP エージェントによって提供され、ポーリングされたデータはネットワーク監視ワークスペースに表示されます。

このトピックでは、次のセクションについて説明します。

ファブリックノードのSNMP設定の表示と変更

自己監視用の Junos Space SNMP 設定を表示および編集するには:

  1. 管理>ファブリックを選択します。

    ファブリックページが表示されます。

  2. 設定を表示または変更するノードを選択し、アクションメニューからSNMP設定を選択します。

    SNMP設定ウィンドウが表示され、タイトルバーに選択したノードのIPアドレスが表示されます。

  3. 表1を参照して、必要に応じてSNMP設定パラメーターを設定します。
    注:

    デフォルトでは、システム負荷パラメーターは4に設定されており、すべてのCPUの負荷が100%未満の場合にのみアラートが表示されます。
    表1:SNMP設定

    設定

    説明

    推奨設定

    デフォルト値

    TCP経由でSNMPを有効にする

    TCP経由のSNMP通信を有効にします

    注:

    デフォルトでは、SNMP 通信は UDP を介して行われます。

    クリア済み

    クリア済み

    Webサービスの監視

    Junos Space GUIのパフォーマンスの監視が含まれます

    注:

    このパラメーターは、Junos Space VIP ノードでのみ有効です。

    選択済み

    選択済み

    すべてのディスクを監視

    現在の Junos Space サーバー上のすべてのディスクが含まれます

    クリア済み

    クリア済み

    RAID 監視

    Net-SNMPでRAID状態を監視可能に

    RAIDコントローラの障害が検出されると、トラップが送信されます。

    注:

    Junos Space プラットフォーム リリース 16.1 以降、 RAID の監視 オプションを使用する場合は、 StorMan-7.31-18856.x86_64.rpm をインストールする必要があります。インストール手順については、「 モニター RAID 機能用の StorMan RPM のインストール」を参照してください。
    注:

    このフィールドは、Junos Space仮想アプライアンスには適用されず、無効になっています。

    選択済み

    クリア済み

    ディスク使用率(%)

    使用中のディスクの割合が設定されたディスク使用率を超えると、アラームがトリガーされます。

    5

    5

    システム負荷(1分)

    平均システム負荷(1分以上)が設定値を超えると、アラームが起動します。

    4

    4

    システム負荷(5分)

    平均システム負荷(5分以上)が設定値を超えると、アラームが発生します。

    4

    4

    システム負荷(15分)

    平均システム負荷(15分以上)が設定値を超えると、アラームが起動します。

    4

    4

    システムの場所

    ファブリックノードの場所

    実際の地理的またはその他の場所

    不明

    システム連絡先

    システムが通知を送信する電子メールアドレス

    実際の人物のメールアドレス

    ルート<root@localhost>

    ディスクマウントパス

    監視するディスクマウントパス

    注:

    「 すべてのディスクの監視 」フィールドが選択されている場合、このフィールドは無効になります。

    実際のパス(利用可能な場合)

    /

    CPU最高温度(mC)

    温度が設定値を超えると、アラームが作動します。

    50000

    50000

    CPU 最小ファン(RPM)

    CPUのファン速度が設定値を下回ると、アラームが起動します。

    1000

    1000

    CPU最小電圧(mV)

    CPU電圧が設定値を下回ると、アラームが起動します。

    1000

    1000
  4. 確認を選択してSNMP設定の変更をノードに適用するか、SNMP設定を変更しない場合はキャンセルを選択します。

表2は、ディスク使用状況を監視するための設定パラメーターを示しています。

表2:SNMP設定パラメーター:ディスク使用状況の監視

ディスク使用状況の監視

パラメータ: ディスク使用率(%)

デフォルト:5%

空きディスク領域が設定されたしきい値より大きい場合、 図 1 に示すトラップが生成されます。

図1:ディスク使用量のしきい値が正常System log entry showing ID 406, resource space-000c29d796f5, status 1, timestamp 3/27/14 12:25:51, and message Disk usage is normal.

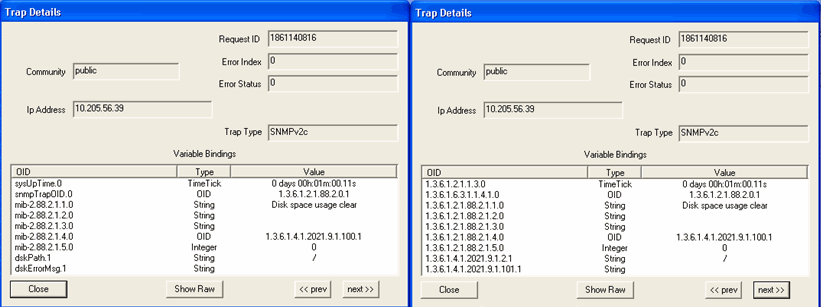

図2は、ディスク使用量が正常な場合に生成されるトラップのOIDの詳細を示しています。

図2:ディスク使用量が正常な場合のトラップ詳細 Two Trap Details windows show SNMP trap info with Request ID 1861140816, IP 10.205.56.39, Trap Type SNMPv2c, and OIDs.

ディスクの空き容量が設定されたしきい値を下回ると、 図 3 に示すトラップが生成されます。

図3:ディスク使用量のしきい値が設定されたしきい値を超えている Row 377: Identifier space-000c29d796f5. Value 2. Timestamp 3/27/14 11:59:48. Message: Disk usage exceeded; 63 percent free.

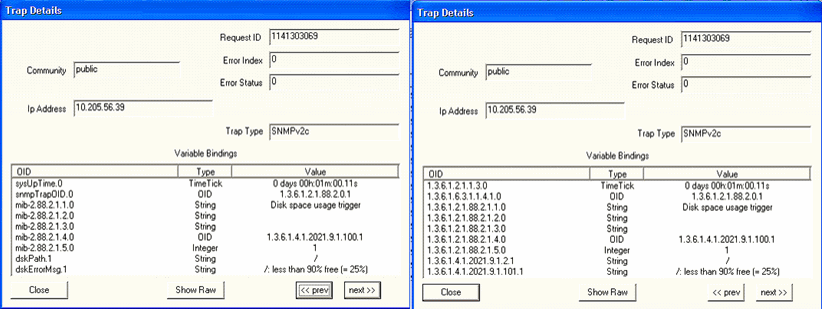

図4は、ディスク使用量が設定されたしきい値を超えた場合に生成されるトラップのOIDの詳細を示しています。

図4:DIsk使用率が設定されたしきい値Trap Details window showing SNMP request 1141303069 from IP 10.205.56.39 with no errors. Community is public and trap type is SNMPv2c.を超えた場合のトラップの詳細

表3は、CPU負荷平均を監視するための設定パラメーターを示しています。

表3:SNMP設定パラメーター: CPU負荷平均の監視

CPU負荷平均(システム負荷)の監視

パラメータ: CPU負荷(1分、5分、15分)

デフォルトのしきい値:4

CPU負荷平均しきい値が設定されたしきい値制限以下の場合、 図5 に示すトラップが生成されます。

図5:CPU負荷の平均しきい値は正常Table entry with checkbox, ID 379, label space-000c29d796f5, count 1, timestamp 3/27/14 12:00:48, navigation controls, status CPU load average is normal.

図6は、CPU負荷が正常な場合に生成されるトラップのOIDの詳細を示しています。

図6:CPU負荷平均しきい値が正常な場合のトラップ詳細 Two windows display SNMP trap details with request ID 1141303118 and IP 10.205.56.39. Each window shows variable bindings for system metrics like uptime and CPU load. Options include Close, Show Raw, and navigation between traps.

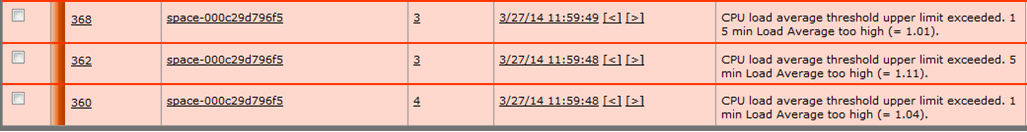

図7は、15分、5分、または1分のCPU負荷平均しきい値を超えた場合に生成されるトラップを示しています。

図7:CPU負荷の平均しきい値 – 上限がMonitoring interface showing alerts for CPU load thresholds exceeded with alert IDs, space names, severity levels, timestamps, and descriptions.を超えました

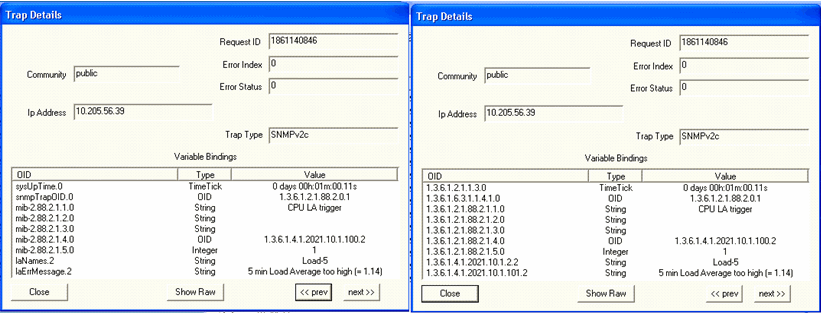

図8は、CPU負荷の5分間の平均がしきい値を超えた場合に生成されるトラップのOIDの詳細を示しています。

図8:CPU負荷5分間の平均がしきい値Two を超えた場合のトラップの詳細

表4は、Junos Spaceネットワーク管理プラットフォームの監視プロセスを示しています。

表4:SNMP設定パラメータ: プロセスの監視

プロセスの監視

パラメータ:ノード管理エージェント(NMA)

NMAプロセスが起動すると、 図9 に示すトラップが生成されます。

図9:NMAの稼働状況Checkbox with ID 384, space identifier space-000c29d796f5, number 1, timestamp 3/27/14 12:10:05, navigation arrows, status Process NMA started.

図10は、NMAプロセスが起動したときに生成されるトラップのOIDの詳細を示しています。

図10:NMAが立ち上がったときのトラップの詳細 SNMP trap details with trap type SNMPv2c from IP 10.205.56.39. Fields include Request ID, Community, Error Status, and Variable Bindings with OIDs and values.

NMAプロセスがダウンすると、 図11 に示すトラップが生成されます。

図11:NMAがダウンRow 382 entry shows identifier space:000c29d796f5, status 1, timestamp 3/27/14 12:09:25, message Process NMA stopped; red background.

図12は、NMAプロセスがダウンしたときに生成されるトラップのOIDの詳細を示しています。

図12:NMAがダウンしたときのトラップの詳細 Two Trap Details windows from a network app display SNMP trap info: Request ID 737117913, Community public, IP 10.205.56.39, and Trap Type SNMPv2c.

パラメータ:Webproxy

WebProxyプロセスが起動すると、 図13 に示すトラップが生成されます。

図13:WebProxyが稼働Log entry showing ID 390, name space-000c29d79ef5, count 1, timestamp 3/27/14 12:12:55, and description Process WebProxy started.

図14は、WebProxyプロセスが起動したときに生成されるトラップのOIDの詳細を示しています。

図14:WebProxyが起動しているときのトラップ詳細 Trap Details window from SNMP monitoring tool showing request ID, community string, error status, IP address, trap type, OIDs, and variable bindings.

WebProxyプロセスがダウンすると、 図15 に示すトラップが生成されます。

図15:WebProxyがダウンしているLog entry 386: Process space-000c29d796f5 stopped. Timestamp 3/27/14 12:12:24. Navigate with arrows.

図16は、WebProxyがダウンしたときに生成されるトラップのOIDの詳細を示しています。

図16:WebProxyがダウンしたときのトラップの詳細 Trap Details from SNMP interface show two panels with Request ID, Community, Error Index, Error Status, IP Address, Trap Type, and Variable Bindings with OID, Type, and Value columns. Displays webproxy stopped event. Navigation options include Show Raw, Close, prev, and next.

パラメータ:JBoss

JBoss プロセスが起動すると、 図 17 に示すトラップが生成されます。

図17:JBossが稼働System log entry showing ID 394, resource ID space-000c29d79ef5, status 1, timestamp 3/27/14 12:14:46, and message Process Jboss started.

図 18 は、JBoss プロセスが起動したときに生成されるトラップの OID の詳細を示しています。

図 18: JBoss が起動したときのトラップの詳細 Trap Details for SNMP traps displaying Request ID 1861140020, Community public, IP Address 10.205.56.39, Trap Type SNMPv2c, with Variable Bindings showing OIDs, data types, and values like Jboss started.

JBoss プロセスがダウンすると、 図 19 に示すトラップが生成されます。

図 19: JBoss がダウンしているLog entry with ID 391: Process Jboss stopped on 3/27/14 at 12:13:01. Navigation controls present.

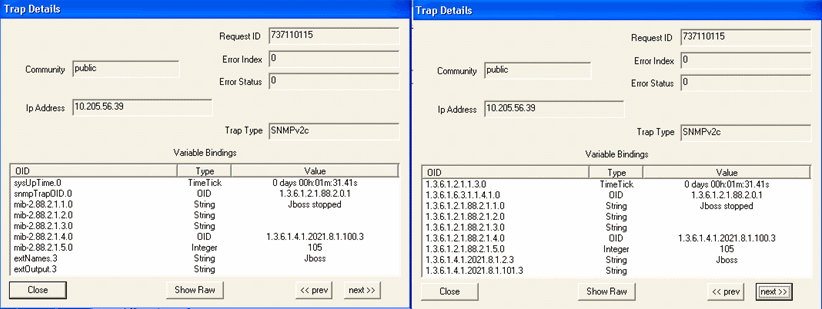

図 20 は、JBoss がダウンしたときに生成されるトラップの OID の詳細を示しています。

図 20: JBoss がダウンしているときの詳細をトラップする Network management system showing two Trap Details windows with SNMPv2c protocol. Key info: Request ID 737110115, Community public, IP 10.205.56.39, status message Jboss stopped.

パラメータ:mysql

Mysqlプロセスが起動すると、 図21 に示すトラップが生成されます。

図21:MysqlがアップLog entry showing ID 392, space space-000c29d796f5, count 1, timestamp 3/27/14 12:13:07, status Process Mysql started.

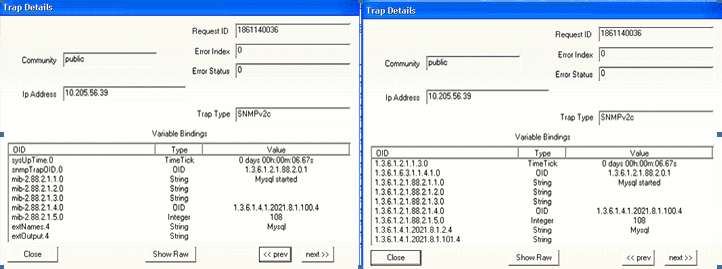

図 22 は、Mysql プロセスが起動したときに生成されるトラップの OID の詳細を示しています。

図22:Mysqlが起動したときのトラップ詳細 Screenshots of a network monitoring tool displaying SNMP trap details with Request ID, Community, Error Index, Error Status, IP Address, and Trap Type SNMPv2c. Includes Variable Bindings with Object Identifiers OIDs, types, and values like system uptime and Mysql started message.

Mysqlプロセスがダウンすると、 図23 に示すトラップが生成されます。

図23:MysqlがダウンしているLog entry 398 shows space-000c29d796f5 with status 1 at 3/27/14 12:21:44. MySQL process stopped, red background indicates critical event.

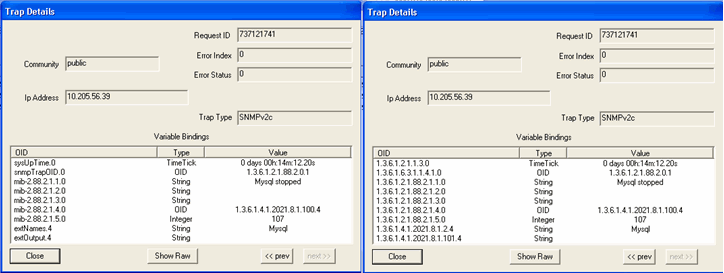

図24は、Mysqlプロセスがダウンしたときに生成されるトラップのOIDの詳細を示しています。

図24:Mysqlがダウンしたときのトラップの詳細 SNMP trap details window showing Request ID, Community, Error Index, Error Status, IP Address 10.205.56.39, Trap Type SNMPv2c, and Variable Bindings with OID, Type, and Value MySQL stopped. Includes buttons for Close, Show Raw, prev, and next.

パラメータ:Postgresql

Postgresqlプロセスが起動すると、 図25 に示すトラップが生成されます。

図25:PostgresqlがアップLog entry 393 showing space-000c29d796f5 with timestamp 3/27/14 12:13:48. PostgreSQL process started.

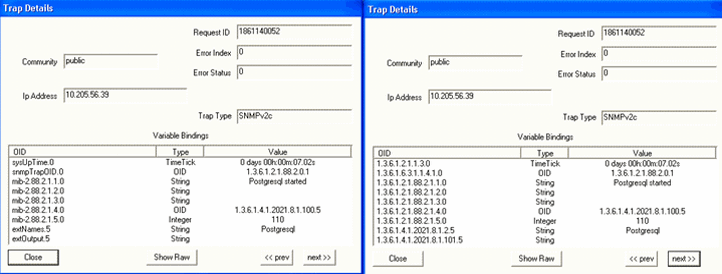

図 26 は、Postgresql プロセスが起動したときに生成されるトラップの OID の詳細を示しています。

図26:Postgresqlがアップしたときのトラップ詳細 Trap Details windows showing SNMP trap info with Request ID 1861140052, Community public, IP 10.205.56.39, Trap Type SNMPv2c.

Postgresqlプロセスがダウンすると、 図27 に示すトラップが生成されます。

図27:PostgresqlがダウンしているTable showing a log entry: ID 389, code space-000c29d796f5, priority 1, timestamp 3/27/14 12:12:53, PostgreSQL process stopped.

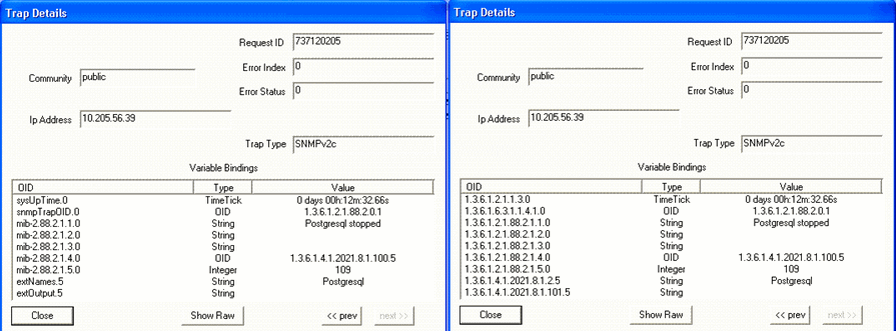

図28は、Postgresqlプロセスが起動したときに生成されるトラップのOIDの詳細を示しています。

図28:Postgresqlがダウンしているときのトラップの詳細 SNMP monitoring tool panels showing Trap Details: Request ID 737120205, Community public, Error Index 0, Error Status 0, IP Address 10.205.56.39, Trap Type SNMPv2c, sysUpTime 0 days 00:12m:32.66s, PostgreSQL status stopped.

パラメータ:空きスワップメモリ

空きスワップメモリがしきい値の上限を超えた場合、 図29 に示すトラップが生成されます。

図29:スワップメモリの使用量は正常System log entry with ID 405 showing timestamp 3/27/14 12:28:43 and message Swap memory usage is normal.

図30は、スワップメモリ使用量が正常な場合に生成されるトラップのOIDの詳細を示しています。

図30:スワップメモリが正常な場合のトラップ詳細 Two panels of a software interface labeled Trap Details for SNMP traps. Key elements: Request ID, Community set to public, Error Index and Status at 0, IP Address 10.205.56.39, Trap Type SNMPv2c. Variable Bindings table with OIDs and values; left panel shows Swap memory clear, right panel shows different OID structure. Used for network monitoring.

空きスワップメモリがしきい値の上限を下回ると、 図31 に示すトラップが生成されます。

図31:スワップメモリ使用率のしきい値が上限Critical swap memory issue: ID 410, space-000c29d796f5, 1 occurrence, timestamp 3/27/14 12:30:56, swap usage exceeded limit.を超えている

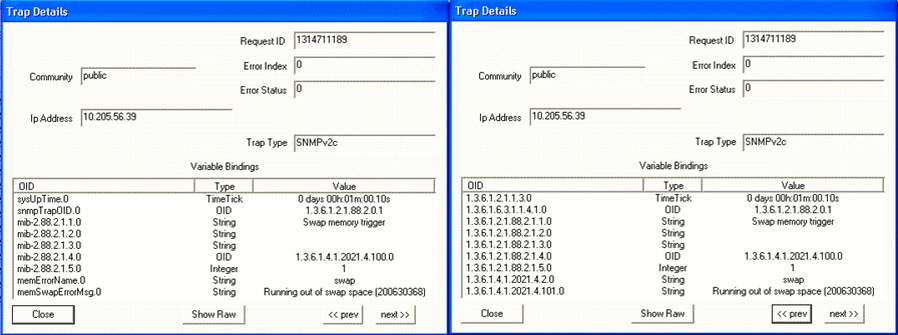

図32は、スワップメモリ使用量が上限を超えた場合に生成されるトラップのOIDの詳細を示しています。

図32:スワップメモリ使用量が上限SNMP trap details showing Request ID 1314711189, community public, no errors, IP 10.205.56.39, SNMPv2c, indicating a swap memory trigger event.を超えた場合のトラップの詳細

表5は、Junos Spaceネットワーク管理プラットフォームのハードウェアを監視するための設定パラメーターを示しています。

表5:SNMP設定パラメーター: Linuxハードウェアの監視

Linuxハードウェアの監視
注:

LM-SENSORS-MIBは、Junos Spaceバーチャルアプライアンスではサポートされていませんが、Junos Spaceアプライアンスでのみサポートされています。そのため、CPU最大温度(mC)、CPU最小ファン(RPM)、CPU最小電圧(mV)のしきい値を設定しても、仮想アプライアンスではトラップがトリガーされません。

パラメータ: CPU最小FAN(rpm)

デフォルトのしきい値:1500

CPUのファン速度が設定されたしきい値(最小ファン速度)よりも大きい場合、 図33 に示すトラップが生成されます。

図33:CPUファン速度(通常Log entry: Row 41, identifier space-025610201100007, value 1, timestamp 3/27/14 12:44:58, status CPU fan is normal.)

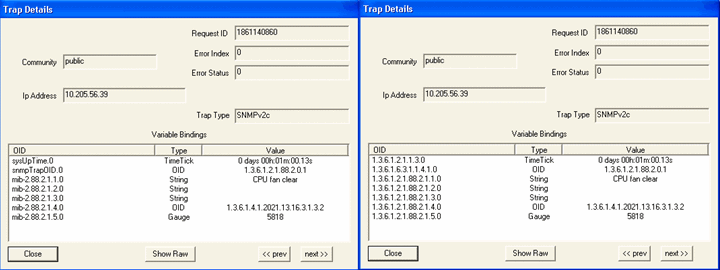

図34は、CPUのファン速度が正常な場合に生成されるトラップのOIDの詳細を示しています。

図34:CPUファン速度が正常な場合のトラップの詳細 Screenshots of SNMP Trap Details window with Request ID, Community as public, IP 10.205.56.39, using SNMPv2c. Left: variable bindings for CPU fan clear. Right: similar data with varied OIDs and values.

CPUのファン速度が設定されたしきい値(最小ファン速度)を下回ると、 図35 に示すトラップが生成されます。

図35:CPUファン速度が設定されたしきい値を下回っているRow 280: Entry ID space-0256042012000014. Count 1. Timestamp 3/28/14 12:33:16. Alert: CPU fan too slow, speed 5625 RPM.

図36は、CPUファン速度が設定されたしきい値よりも低い場合に生成されるトラップのOIDの詳細を示しています。

図36:CPUファン速度が設定されたしきい値を下回っている場合のトラップの詳細 Screenshots of Trap Details window in SNMP tool showing: Community set to public, Request ID 709615918, Error Index 0, Error Status 0, IP Address 10.205.56.39, Trap Type SNMPv2c, and Variable Bindings with OIDs and values.

パラメータ: CPU最小電圧(mV)

CPU電圧が設定値より大きい場合、 図37 に示すトラップが生成されます。

図37:CPU電圧の標準 Log entry 42 from space-0256102011000007 on 3/27/14 12:44:58. Status: CPU voltage is normal.

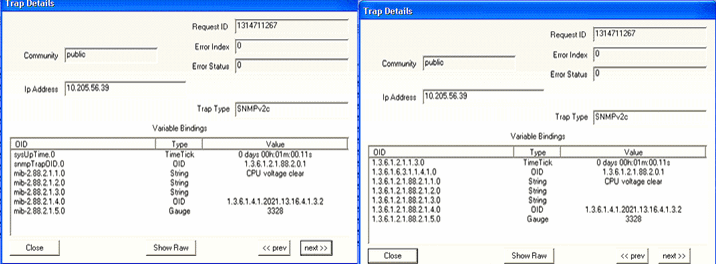

図38は、CPU電圧が正常な場合に生成されるトラップのOIDの詳細を示しています。

図38:CPU電圧が正常Trap Details window from a network tool showing SNMP request ID, community 'public', no errors, IP 10.205.56.39, SNMPv2c, and variable bindings with OIDs.時のトラップ詳細

デフォルトのしきい値:1000

CPU電圧が設定値より低い場合、 図39 に示すトラップが生成されます。

図39:CPU電圧が設定されたしきい値よりも低いLog entry with row number 60 showing identifier space-025610201100007, count 1, timestamp 3/27/14 12:58:20, and message: CPU voltage too low mV 3328.

図40は、CPU電圧が設定されたしきい値よりも低い場合に生成されるトラップのOIDの詳細を示しています。

図40:CPU電圧が設定されたしきい値よりも低い場合のトラップの詳細 Two screenshots of Trap Details window from an SNMP monitoring tool showing trap info like Request ID, Community, IP Address 10.205.56.39, and SNMPv2c version. Variable Bindings section lists OIDs, types, and values including CPU voltage trigger and 3312. Navigation buttons include Show Raw, prev, and next.

パラメータ: CPU温度

CPU温度が設定されたしきい値よりも低い場合、 図41 に示すトラップが生成されます。

図41:CPU温度の標準 Log entry showing ID 260, code space-0256042012000014, status 4, timestamp 3/28/14 12:33:16, CPU temperature is normal.

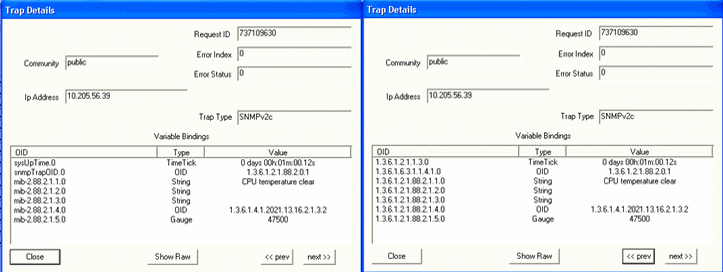

図42は、CPUの温度が正常な場合に生成されるトラップのOIDの詳細を示しています。

図42:CPU温度が正常な場合のトラップの詳細 Trap Details window showing SNMP traps with fields: Request ID 737109630, Community public, Error Index 0, Error Status 0, IP Address 10.205.56.39, and Trap Type SNMPv2c. Variable Bindings include sysUpTime.0 and CPU temperature clear. Navigation buttons: prev, next, and Show Raw.

CPU温度が設定されたしきい値を超えると、 図43 に示すトラップが生成されます。

図43:CPUの温度が設定されたしきい値を超えている Log entry 40: space-025610201100007; severity 1; timestamp 3/27/14 12:44:58; CPU temperature too high: 51000 mC

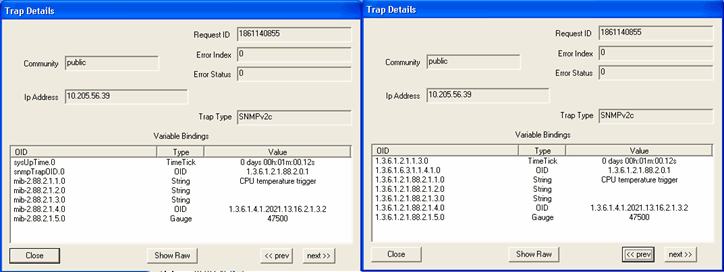

図44は、CPUの温度が設定されたしきい値よりも高い場合に生成されるトラップのOIDの詳細を示しています。

図44:CPU温度が設定されたしきい値を超えた場合のトラップの詳細 Two screenshots of SNMP Trap Details interface showing SNMPv2c trap with Request ID 1861140855, community public, no errors, source IP 10.205.56.39, trap type SNMPv2c. Variable bindings include sysUpTime.0 showing 0 days, 0 hours, 0 minutes, 12 seconds, CPU temperature trigger string, and Gauge value 47500. Buttons for navigation and raw data display.

表6は、ファブリックの状態を監視するための設定パラメーターを示しています。

表6:SNMP設定パラメータ: ファブリック状態の監視
ファブリックの状態の監視

パラメータ:Junos Spaceノード

Junos Spaceノードが起動すると、 図45 に示すトラップが生成されます。

図45:Junos Spaceノードが稼働しているUnchecked checkbox, ID 642, Node space-000c294ed8bc, Status 1, Timestamp 6/14/17 19:54:41, Node is up.

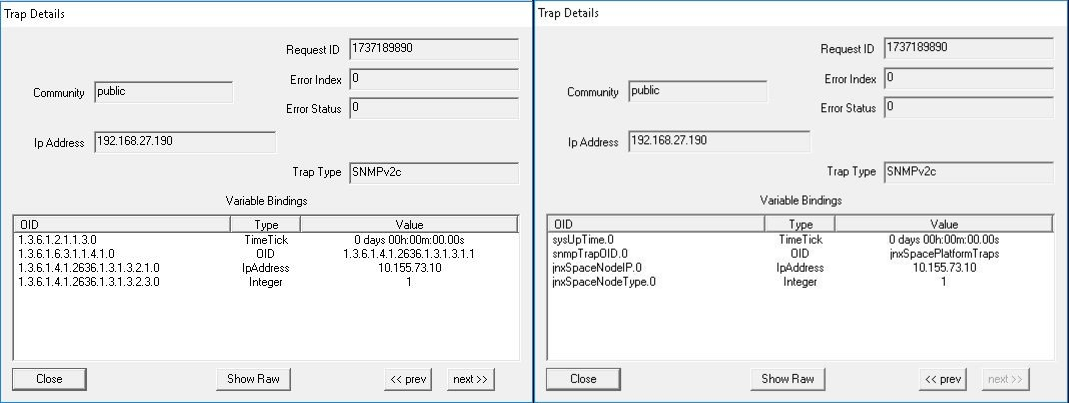

図46は、Junos Spaceノードが起動したときに生成されるトラップのOIDの詳細を示しています。

図46:ノードが稼働しているときJunos Spaceトラップの詳細 Software interface displaying SNMP trap details with request ID 987944205, community public, and IP 192.168.26.179 using SNMPv2c.

Junos Spaceノードがダウンすると、 図47 に示すトラップが生成されます。

図47:Junos Spaceノードがダウンしている Log entry: Status code 204, space node space-000c29sd757a down as of 6/23/17 22:45:29.

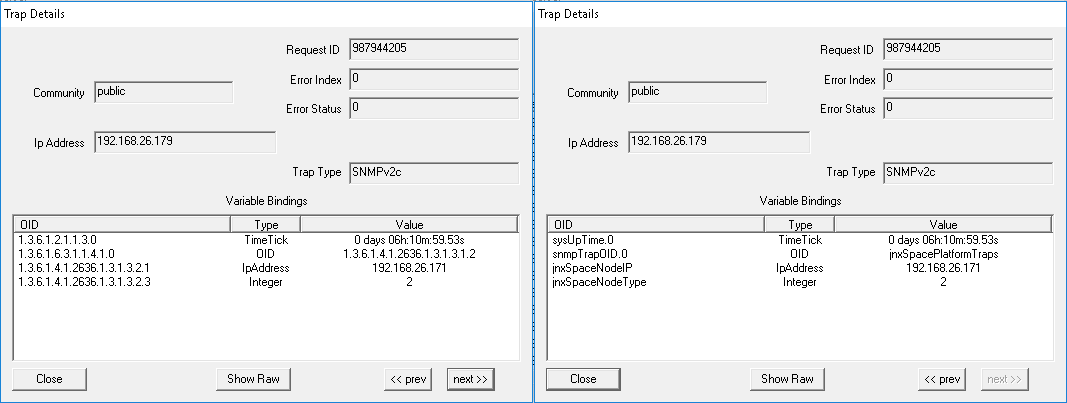

図48は、Junos Spaceノードがダウンしたときに生成されるトラップのOIDの詳細を示しています。

図48:ノードがダウンした場合Junos Spaceトラップの詳細 Two panels showing SNMP trap details with Request ID, Community, IP Address, Trap Type, and Variable Bindings including OID, Type, and Value. Left panel lists OIDs like 1.3.6.1.2.1.1.3.0, while the right panel shows OIDs like sysUpTime.0.

パラメータ:Junos Spaceノードの削除

Junos Spaceノードがファブリックから削除されると、 図49 に示すトラップが生成されます。

図49:Junos Spaceノードが削除されてID 1076, Space Node Identifier space-000c2990f597, Status 1, Timestamp 6/21/17 15:33:04, Node removed from fabric.

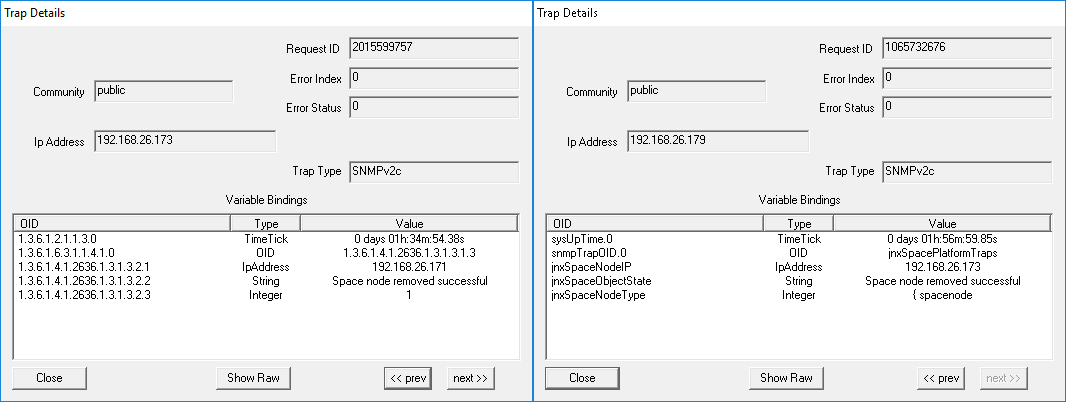

図50は、Junos Spaceノードを削除したときに生成されるトラップのOIDの詳細を示しています。

図50:ノードが削除されたときのトラップの詳細Junos Space Two panels showing SNMP trap details with request IDs 201599757 and 1065732676. Both indicate space node removal success.

パラメーター: JBoss Multi-primary Detected

クラスター内で複数の JBoss AppLogic プライマリーノードが検出されると、 図 51 に示すトラップが生成されます。

図 51: JBoss マルチプライマリ検出Checkbox with ID 846, identifier space-000c294ed8bc, number 1, timestamp 6/15/17 14:58:43, note Multi master issue observed in cluster.

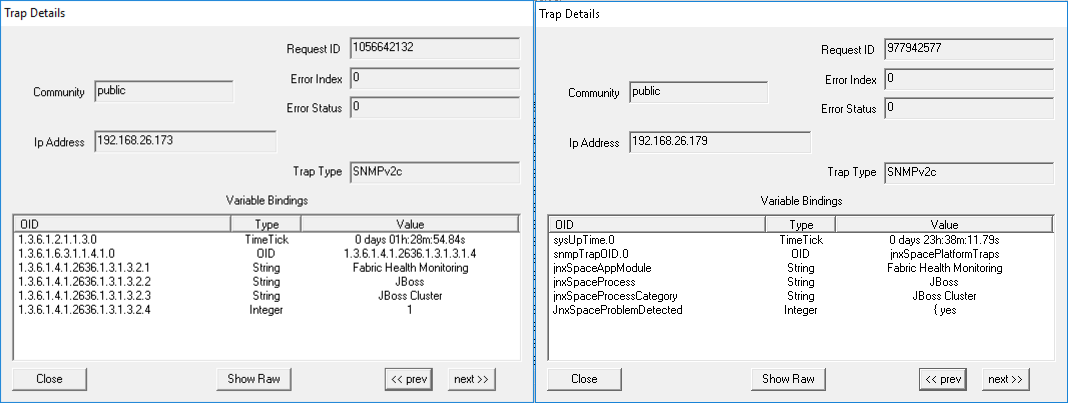

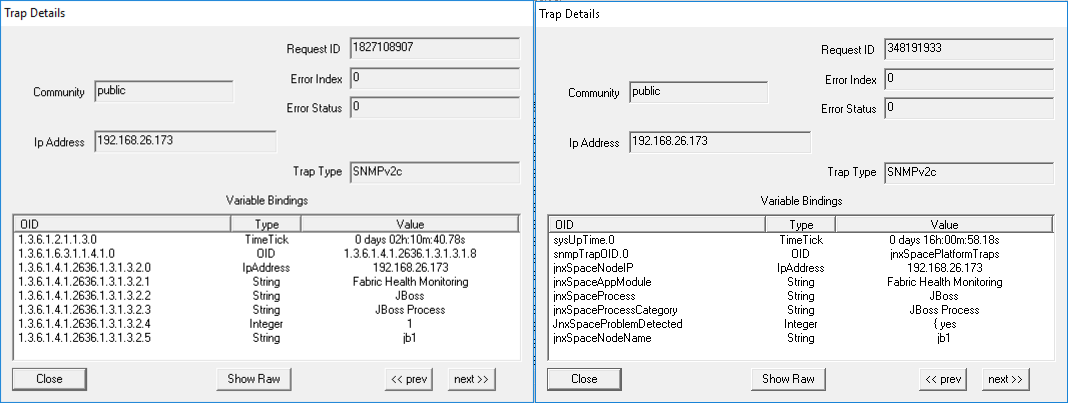

図 52 は、クラスター内で複数の JBoss AppLogic プライマリーノードが検出された場合に生成されるトラップの OID の詳細を示しています。

図 52: JBoss マルチプライマリーが検出された場合のトラップの詳細 Two panels displaying SNMP trap details: Left panel shows Request ID 1056642132, IP 192.168.26.173. Right panel shows Request ID 977942577, IP 192.168.26.179. Both include SNMPv2c trap type, public community, and variable bindings with values like Fabric Health Monitoring and JBoss.

パラメーター: JBoss ノードで検出された VIP バインドの問題

JBoss ノードで VIP バインドの問題が検出されると、 図 53 に示すトラップが生成されます。

図 53: JBoss ノードで検出された VIP バインドの問題 Log entry with checkbox, ID 217, source space-000:294edb9c, severity 7, timestamp 6/14/17 14:58:18, and message VIP bind issue detected in Jboss nodes.

図 54 は、JBoss ノードで VIP バインドの問題が検出されたときに生成されるトラップの OID の詳細を示しています。

図 54: JBoss ノードで VIP バインドの問題が検出された場合のトラップの詳細 SNMP trap details showing Request ID, Error Index 0, Error Status 0, Community public, IP 192.168.26.173, SNMPv2c, and Variable Bindings like sysUpTime and Problem Detected yes.

パラメータ:ファブリック監視プロセス非アクティブ

ファブリック監視プロセスが非アクティブな場合、 図55 に示すトラップが生成されます。

図55:ファブリック監視プロセス 非アクティブな Log entry with ID 706 for node jb1: Fabric monitoring process inactive. Timestamp: 6/20/17 18:59:08.

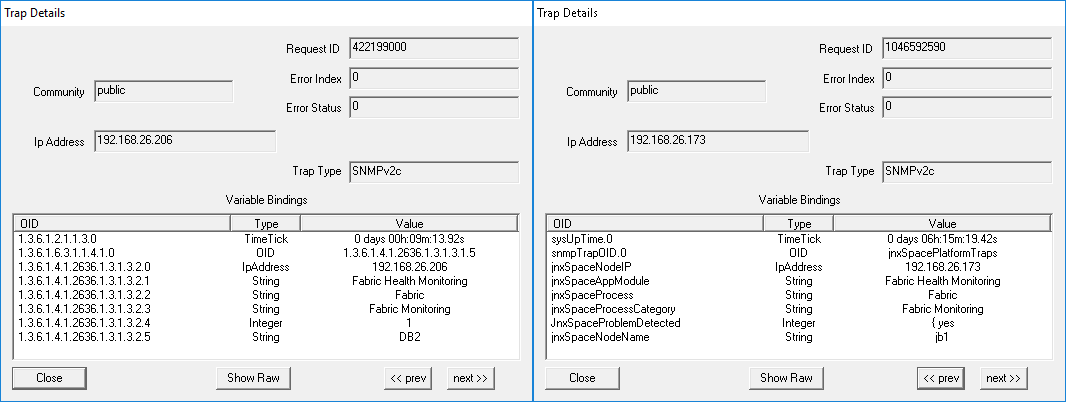

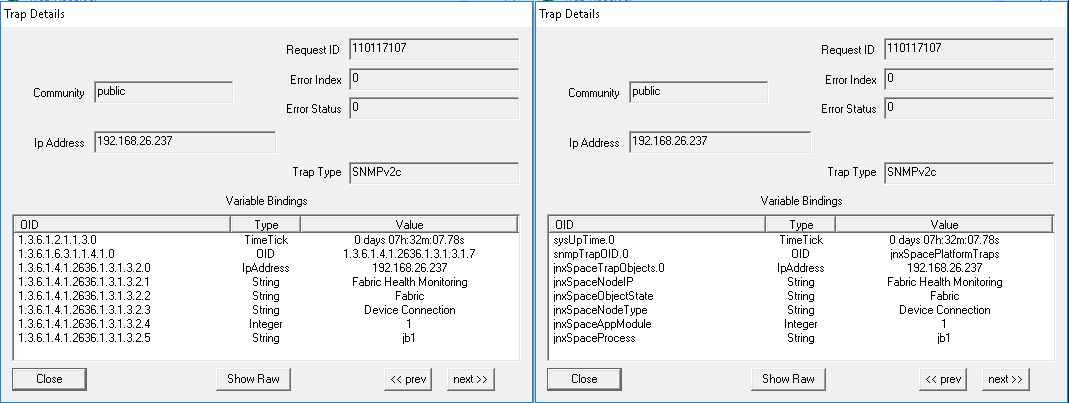

図56は、ファブリック監視プロセスが非アクティブな場合に生成されるトラップのOIDの詳細を示しています。

図56:監視プロセスが非アクティブな場合ファブリックトラップの詳細 Left panel shows SNMP trap details with Request ID 422199000, IP 192.168.26.206, Trap Type SNMPv2c, time tick 00h:09m:13s, and bindings like Fabric Health Monitoring. Right panel shows SNMP trap details with Request ID 1045592590, IP 192.168.26.173, Trap Type SNMPv2c, time tick 06h:15m:19s, and detected problem with value yes.

パラメータ: テーブルがサイズ制限を超えています

MySQL データベース内の 1 つ以上のテーブルが 10 GB のサイズ制限を超えると、 図 57 に示すトラップが生成されます。

図 57: テーブルがサイズ制限Alert: Database table size exceeds 10GB for ID 838 on 6/15/17 at 14:41:36.を超えている

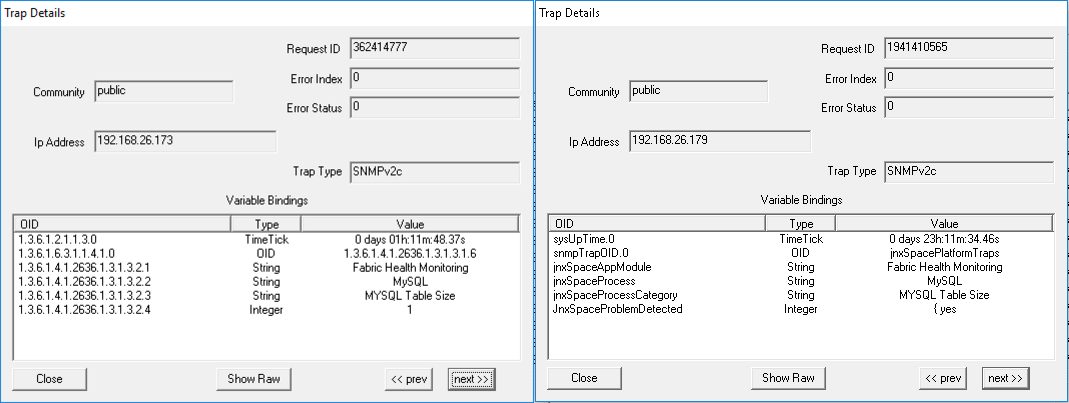

図 58 は、MySQL データベース内の 1 つ以上のテーブルがサイズ制限である 10 GB を超えた場合に生成されるトラップの OID の詳細を示しています。

図58:テーブルのサイズ制限SNMP trap details for two devices. Left panel: IP 192.168.26.173, Trap Type SNMPv2c, monitoring Fabric Health and MySQL. Right panel: IP 192.168.26.179, Trap Type SNMPv2c, monitoring Fabric Health and MySQL with problem detected.を超えた場合のトラップの詳細

パラメータ:デバイスセッション数がしきい値を超えています

デバイスセッションカウントがしきい値を超えると、 図59 に示すトラップが生成されます。

図59:デバイスセッションカウントがしきい値を超えている Log entry with ID 844 reports device session count exceeded in node jb2 on 6/15/17 at 14:58:26.

図60は、デバイスセッションカウントがしきい値制限を超えた場合に生成されるトラップのOIDの詳細を示しています。

図60:デバイスセッションカウントがしきい値制限SNMP trap interface displaying trap details for request ID 110117107 from IP 192.168.26.237 with error status 0 and community string public. Variables include sysUpTime at 7 hours 32 minutes, Fabric Health Monitoring, Device Connection 1, and ib1. Navigation options present.を超えた場合のトラップの詳細

パラメータ:HPROF可用性

Junos SpaceノードでヒープおよびCPUプロファイリングエージェント(HPROF)ファイルが検出されると、 図61 に示すトラップが生成されます。

図 61: HPROF 可用性Event ID 5226 Warning on 6/15/17 at 15:40:29 from space-000c294ed8bc, IP 192.168.26.173. JBoss Hprof detected on Juniper Space platform.

図62は、HPROFファイルがJunos Spaceノードで検出されたときに生成されるトラップのOIDの詳細を示しています。

図 62: HPROF ファイルが使用可能な場合のトラップの詳細 SNMP trap details with IP 192.168.26.173 using SNMPv2c. Left panel: Request ID 1827108907, OIDs show TimeTick and IpAddress. Right panel: Request ID 348191933, OIDs show sysUpTime and snmpTrapOID.

パラメータ:JGroupメンバーシップの問題が検出されました

JGroup からの JBoss ノードの削除がクラスターで検出されると、 図 63 に示すトラップが生成されます。

図63:JGroupメンバーシップの問題が検出された Log entry with ID 644 for space space-0002911aa47 shows Jgroup Membership issue detected on 6/14/17 at 19:56:49.

図 64 は、JGroup からの JBoss ノードの削除がクラスターで検出されたときに生成されるトラップの OID の詳細を示しています。

図64:JGroupメンバーシップの問題が検出された場合のトラップの詳細 Two panels display SNMP trap details with unique Request IDs, community 'public,' IP addresses 192.168.26.171 and 192.168.26.179, SNMPv2c, and variable bindings for system uptime and cluster issues in JBoss.

パラメータ: MySQL の非同期状態

MySQL データベースを実行しているノード間で MySQL データベースの同期の問題が検出されると、 図 65 に示すトラップが生成されます。

図65:MySQLの同期外状態 Log entry 343 for space-00506938252 reports MySQL database out of sync in node DB1 on 12/11/17 11:09:55.

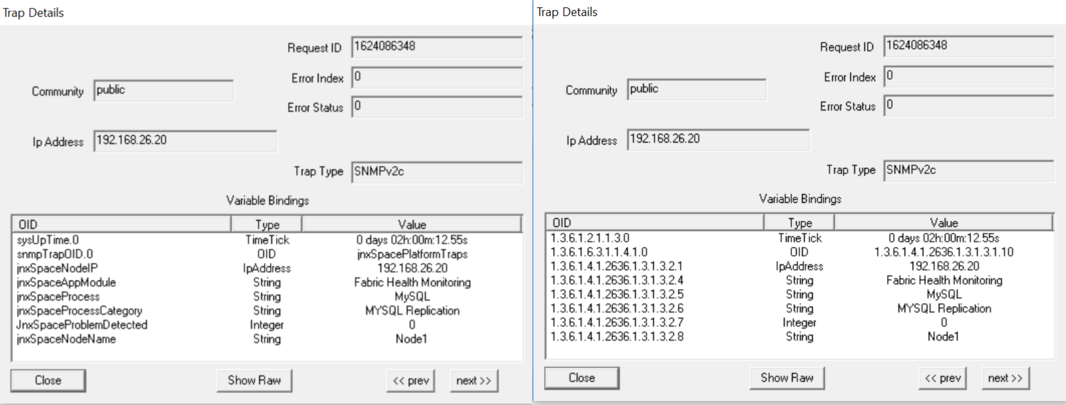

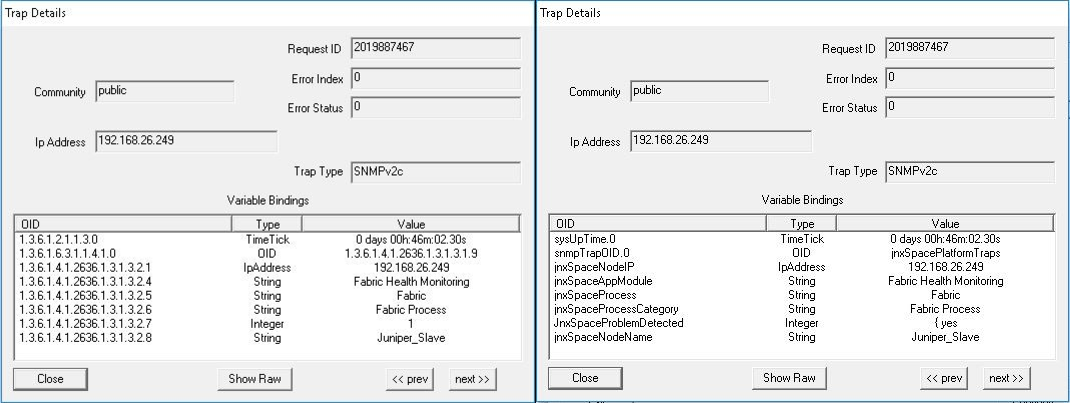

図66は、MySQLデータベースを実行しているノード間でMySQLデータベースの同期の問題が検出されたときに生成されるトラップのOIDの詳細を示しています。

図66:MySQLが同期外の状態にあるときの詳細をトラップする Trap Details panels showing SNMP traps. Request ID 1624086348, Community public, IP 192.168.26.20, Type SNMPv2c. Left panel uses descriptive OIDs, right uses numerical OIDs. Network event: Fabric Health Monitoring and MySQL Replication.

パラメータ:ファイル侵入検出監視

ファイルまたはファイル権限の変更が検出されると、 図 67 に示すトラップが生成されます。

図67:ファイル侵入検知監視 Log entry showing filesystem changes detected in node jboss by Aide with timestamp 12/16/17 18:26:17.

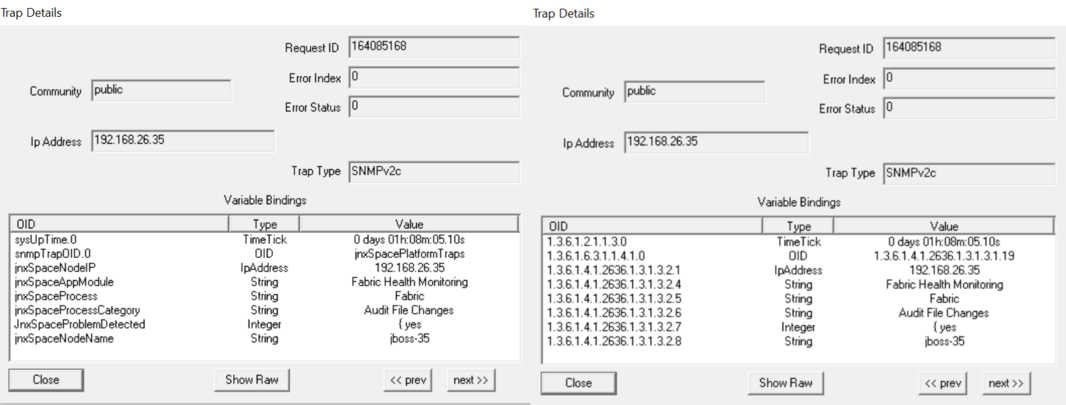

図 68 は、ファイルまたはファイル権限の変更がシステムで検出されたときに生成されるトラップの OID の詳細を示しています。

図68:ファイル侵入検出監視Two panels show SNMP trap details for IP 192.168.26.35 comparing human-readable names and numeric OIDs.のトラップの詳細

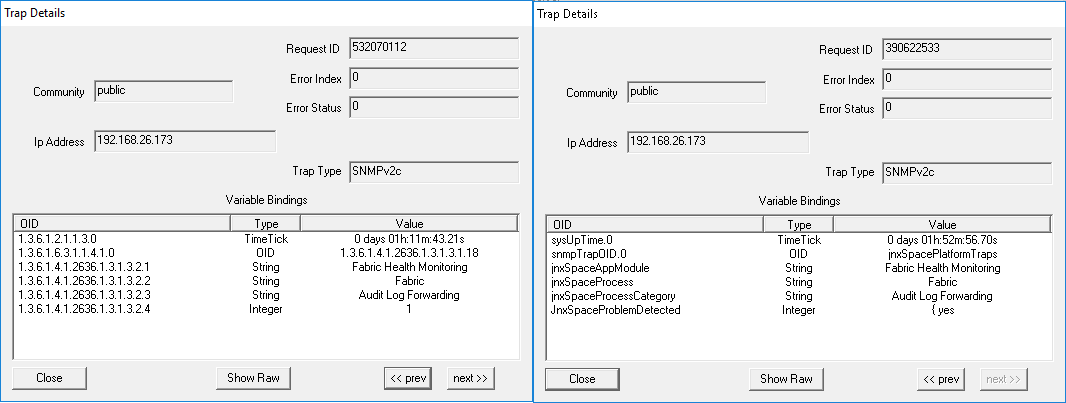

パラメータ:監査ログの転送に失敗しました

設定されたシステムログサーバーへの監査ログの転送に失敗すると、 図69 に示すトラップが生成されます。

図69:監査ログの転送に失敗した Log entry with ID 622 from source space-000294ed8bc. Status 27 at 6/14/17 19:56:17. Message: Audit Log Forwarding process failed.

図70は、設定されたシステムログサーバーへの監査ログの転送に失敗した場合に生成されるトラップのOIDの詳細を示しています。

図70:監査ログの転送に失敗した場合のトラップ詳細 Two panels of SNMP Trap Details showing Request ID, Community as public, IP Address 192.168.26.173, Trap Type SNMPv2c, Error Index 0, Error Status 0, and Variable Bindings with OID, Type, and Value details. Navigation buttons for previous or next traps and raw data view options.

パラメーター: 1 つ以上の予期されるプロセスが非アクティブです

Junos Spaceは、JBossなどの重要なプロセスを監視します。これらの予期されるプロセスのいずれかが非アクティブな場合、 図71 に示すトラップが生成されます。

図71:1つ以上の予期されるプロセスが非アクティブLog entry with ID 104 for process space-000c295d757a. Status 2. Timestamp 6/23/17 18:58:03. Issue: Inactive processes in node Juniper_Slave.

図72は、1つ以上の予期されるプロセスが非アクティブな場合に生成されるトラップのOIDの詳細を示しています。

図72:1つ以上の予期されるプロセスが非アクティブな場合のトラップ詳細 Network monitoring tool panels showing SNMP trap details with Request ID 2019887467, community string public, IP 192.168.26.249, and SNMPv2c. Left panel includes OIDs for Fabric Health Monitoring and Juniper_Slave; right panel includes sysUpTime.0 and jnxSpaceNodeName. Navigation buttons for trap details.
注:

LM-SENSORS-MIBは、Junos Space仮想アプライアンスではサポートされていません。Junos Spaceアプライアンスでのみサポートされています。そのため、CPU最大温度(mC)、CPU最小ファン(RPM)、CPU最小電圧(mV)のしきい値を設定しても、仮想アプライアンスではトラップがトリガーされません。
注:

Junos Spaceは、Junos SpaceアプライアンスでRAID関連のトラップをサポートします。以下はトラップの例です。

ファブリックノードでのSNMP監視の開始

1つ以上のファブリックノードでSNMP監視を開始するには:

  1. ネットワーク管理プラットフォーム >管理 > ファブリックを選択します。

    ファブリックページが表示されます。

  2. SNMP監視を開始する各ファブリックノードのチェックボックスを選択します。
  3. アクション メニューから SNMP開始を選択します。

    SNMPエージェントの開始を確認ダイアログボックスが表示されます。

  4. はいをクリックします。

    Junos Spaceは、選択したファブリックノードでSNMP監視を開始します。

    注:

    このプロセスには時間がかかる場合があります。

  5. 選択したファブリックノード上のSNMP監視のステータスを表示するには、ネットワーク監視>ノードリストを選択します。

    ネットワーク監視>ノードリストページが表示されます。

  6. SNMP監視を開始したノードを選択します。

    Junos Space ノードは space-<number> と表されます。

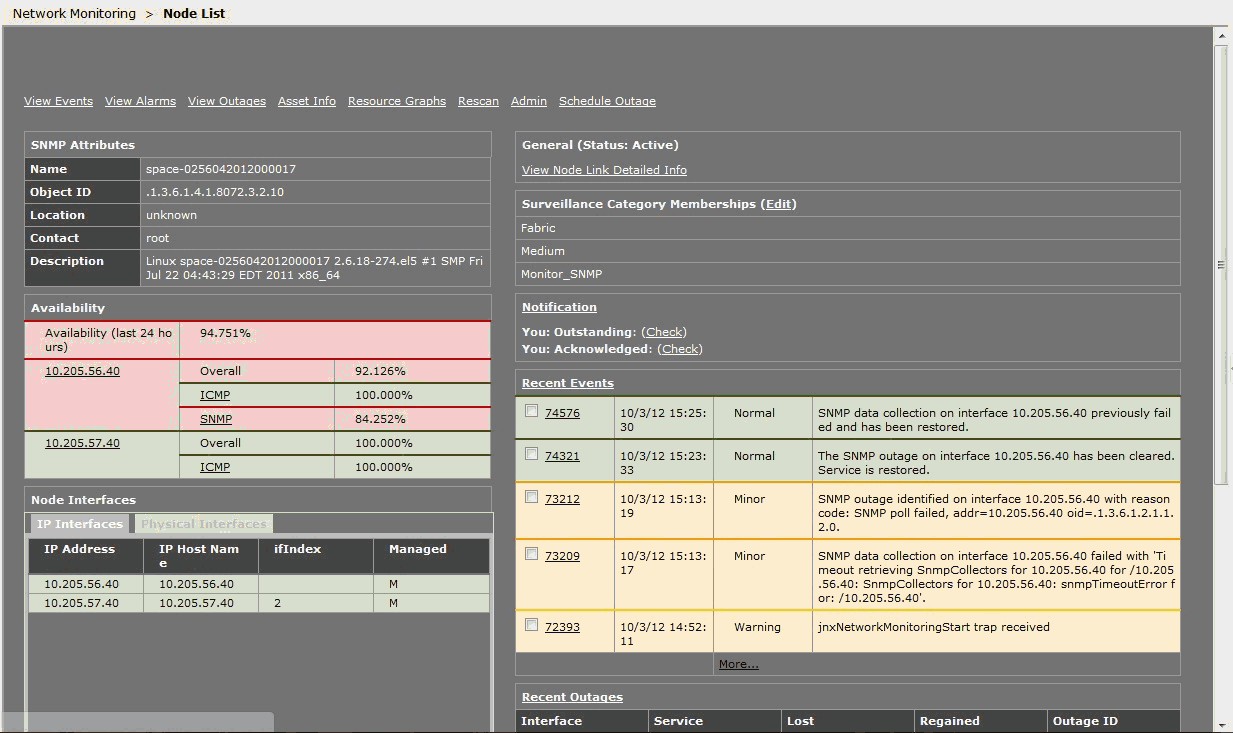

    図73は、選択したファブリックノードのネットワーク監視の詳細のサンプルビューを示しています。

    図73:選択したファブリックノードScreenshot of network monitoring interface showing SNMP attributes, availability stats, node interfaces, general info, surveillance categories, notifications, recent events, and outages.のネットワーク監視の詳細

    ノードリストページの右側にある通知/最近のイベントの下に、SNMP監視操作の結果が表示されます。

ファブリックノードでのSNMP監視の停止

1つ以上のファブリックノードでSNMP監視を停止するには:

  1. ネットワーク管理プラットフォーム >管理 > ファブリックを選択します。

    ファブリックページが表示されます。

  2. SNMP監視を停止する各ファブリックノードのチェックボックスを選択します。
  3. アクション メニューから SNMP停止を選択します。

    SNMPエージェントの停止の確認ダイアログボックスが表示されます。

  4. はいをクリックします。

    Junos Spaceは、選択したファブリックノードのSNMP監視を停止します。

ファブリックノードでのSNMP監視の再起動

1つ以上のファブリックノードでSNMP監視を再開するには:

  1. ネットワーク管理プラットフォーム >管理 > ファブリックを選択します。

    ファブリックページが表示されます。

  2. SNMP監視を再開する各ファブリックノードのチェックボックスを選択します。
  3. [ アクション] メニューから [SNMP 再起動] を選択します。

    SNMPエージェントの再起動を確認ダイアログボックスが表示されます。

  4. はいをクリックします。

    Junos Spaceは、選択したファブリックノードでSNMP監視を再開します。

ファブリックノードへのサードパーティSNMP v1またはv2cマネージャーの追加

ファブリックノードにサードパーティのSNMP V1またはV2cマネージャーを追加するには:

  1. SNMPマネージャー>ファブリック>管理>ネットワーク管理プラットフォームを選択します。

    SNMPマネージャーページが表示されます。

  2. SNMPマネージャーを追加アイコンをクリックします。

    サードパーティSNMPマネージャーの追加ダイアログボックスが表示されます。

  3. マネージャーIPフィールドに、SNMPマネージャーのIPアドレスを入力します。
    注:

    • Junos SpaceファブリックがIPv4アドレスのみで構成されているか、IPv4アドレスとIPv6アドレスの両方で構成されているかに応じて、Junos Spaceプラットフォームでは、SNMP ManagerにそれぞれIPv4アドレスまたはIPv4またはIPv6アドレスのいずれかを入力できます。

    • 使用するIPv4およびIPv6アドレスは有効なアドレスである必要があります。制限されたIPv4アドレスのリストについては http://www.iana.org/assignments/ipv4-address-space を、制限されたIPv6アドレスのリストについては http://www.iana.org/assignments/ipv6-address-space を参照してください。
  4. バージョンフィールドで、SNMPバージョン(V1またはV2c)を選択します。
  5. コミュニティフィールドに、コミュニティ文字列を入力します。

    スペースや記号を含む、任意の英数字文字列(最大254文字)を使用できます。

  6. OKをクリックします。

    新しく追加されたSNMP v1またはv2cマネージャがSNMPマネージャページに表示されます。

ファブリックノードにサードパーティのSNMP v3マネージャーを追加する

ファブリックノードにサードパーティのSNMP V3マネージャーを追加するには:

  1. SNMPマネージャー>ファブリックプラットフォーム>管理>を選択します。

    SNMPマネージャーページが表示されます。

  2. 追加アイコンをクリックします。

    サードパーティSNMPマネージャーの追加ダイアログボックスが表示されます。

  3. マネージャーIPフィールドに、SNMPマネージャーのIPアドレスを入力します。
    注:

    • Junos SpaceファブリックがIPv4アドレスのみで構成されているか、IPv4アドレスとIPv6アドレスの両方で構成されているかに応じて、Junos Spaceプラットフォームでは、SNMP ManagerにそれぞれIPv4アドレスまたはIPv4またはIPv6アドレスのいずれかを入力できます。

    • 使用するIPv4およびIPv6アドレスは有効なアドレスである必要があります。制限されたIPv4アドレスのリストについては http://www.iana.org/assignments/ipv4-address-space 、制限されたIPv6アドレスのリストについては http://www.iana.org/assignments/ipv6-address-space を参照してください。
  4. バージョン フィールドで、V3 を選択します。
  5. 「ユーザー名」フィールドに、ユーザー名を入力します。

    ユーザー名には、スペースや記号など、最大32文字の英数字を含めることができます。

  6. 認証タイプフィールドに、認証タイプ(MD5またはSHA)を入力します。
  7. 認証パスワードフィールドに、認証パスワードを入力します。

    パスワードルールに関する情報については、 認証パスワード フィールドの横にある赤い情報アイコンをクリックします。

  8. 認証パスワードの確認に、もう一度認証パスワードを入力してパスワードを確認します。
  9. 「セキュリティレベル」リストから、セキュリティレベルを選択します。

    • noAuthNoPriv—認証やプライバシーパスワードは指定しません。

    • authNoPriv—認証パスワードのみを指定します。

    • authPriv—認証パスワードとプライバシーパスワードの両方を指定します。

  10. プライバシータイプフィールドに、プライバシータイプ(AESまたはDES)を入力します。
  11. プライバシーパスワードフィールドに、プライバシーパスワードを入力します。

    パスワードルールに関する情報については、 認証パスワード フィールドの横にある赤い情報アイコンをクリックします。

  12. プライバシーパスワードの確認フィールドに、プライバシーパスワードを再度入力してパスワードを確認します。
  13. OKをクリックします。

    新しく追加されたSNMPマネージャーエントリがSNMPマネージャーページに表示されます。

注:

SNMPv3 マネージャーのトラップ設定は、ネットワーク監視で自動的に更新されません。そのため、ネットワーク監視がJunos Spaceからのトラップを確実に受信するようにするには、 /opt/opennms/etc/trapd-configuration.xml ファイルに同じ設定を手動で追加する必要があります。 表7は 、 /opt/opennms/etc/trapd-configuration.xml ファイルのパラメーターとサードパーティSNMPマネージャーの追加ページのフィールド間のマッピングを示しています。

以下は、 /opt/opennms/etc/trapd-configuration.xml ファイル内の設定例です。
表7:SNMP v3設定のマッピング

trapd-configuration.xmlファイルのパラメータ

サードパーティSNMPマネージャーの追加ページのフィールド

security-name

ユーザー名

auth-passphrase

認証パスワード

privacy-passphrase

プライバシーパスワード

privacy-protocol

プライバシーの種類

ファブリックノードからのサードパーティSNMPマネージャーの削除

ファブリックノードからサードパーティのSNMPマネージャー設定を削除するには:

  1. SNMPマネージャー>プラットフォーム>管理>ファブリックを選択します。

    SNMPマネージャーページが表示されます。

  2. 削除するSNMPマネージャー設定を選択します。
  3. SNMPマネージャーを削除アイコンをクリックします。
  4. SNMPマネージャーの削除を確認するには、はいをクリックします。

    削除されたSNMPマネージャーは、SNMPマネージャーページから削除されます。

モニター RAID 機能用の StorMan RPM のインストール

StorMan RPM をインストールするには:

Junos SpaceプラットフォームCLIから、以下のコマンドを実行します。

関連ドキュメント
