Junos Spaceの高可用性の概要

Junos Spaceは、完全なフォールトトレラントなソリューションを提供するキャリアグレードのシステムとして設計されています。Junos Space の高可用性(HA)について説明する一連のトピックでは、Junos Space の高可用性の設計と実装の概要に加えて、アプライアンスの注文から Junos Space 高可用性クラスターの準備、最終的な導入まで、高可用性ソリューションの導入に必要なすべての手順について説明します。

Junos Spaceの高可用性ソリューションを理解するには、Junos Spaceの高可用性に関するすべてのトピックを読むことをお勧めします。ただし、前提条件となる手順を含め、高可用性の設定に主な関心がある場合は、「 高可用性のための Junos Space クラスタの構成の概要」トピックを参照してください 。ネットワーク監視の高可用性に関心がある場合は、「 ネットワーク監視の高可用性」を参照してください。Junos Space の高可用性に関する一連のよくある質問については、 FAQ: Junos Space の高可用性でも回答しています。

Junos Spaceネットワーク管理プラットフォームは、2つのフォームファクタで利用できます。

• JA2500キャリアグレードハードウェアアプライアンス

• VMware ESXサーバーまたはカーネルベースの仮想マシン(KVM)環境向けの仮想アプライアンス

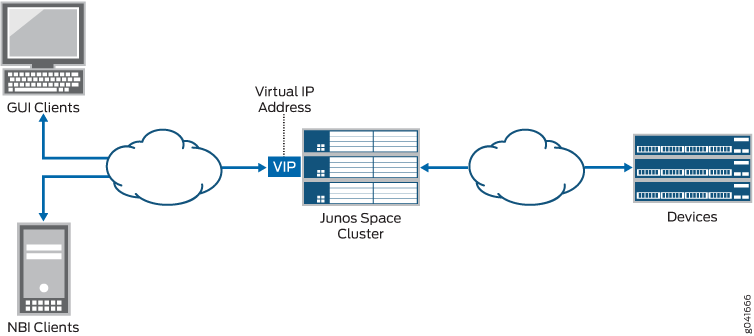

Junos Spaceハードウェアアプライアンスと仮想アプライアンスはどちらも、OS、データベース、ロードバランサー、JBossエンジンを含む完全なパッケージを提供するために、同一の機能を備えた同じソフトウェアビルドを使用します。 図 1 に示すように、複数のアプライアンスをクラスタリングして Junos Space クラスタを形成することができます。

Junos Spaceファブリック(クラスター)には、ハードウェアアプライアンス(JA2500)、仮想アプライアンスのみ、またはハードウェアと仮想アプライアンスの両方の組み合わせを含めることができます。クラスター内の各アプライアンスは ノードと呼ばれます。Junos Spaceクラスタアーキテクチャには、クラスタ内のすべてのノードにわたるロードバランシングも組み込まれており、これはJunos Space導入の拡張性を提供する基盤となります。

Junos Spaceの高可用性ソリューションは、以下の主要コンポーネントで構成されています。

• Junos Spaceクラスタアーキテクチャでは、複数のJunos Spaceアプライアンス(ハードウェアまたは仮想)を接続して、単一のクラスタを形成できます。クラスタ内のすべてのサービスは、GUI およびノースバウンド インターフェイス(NBI)クライアントが使用できる単一の仮想 IP アドレスを介して提供されます。このアーキテクチャは、クラスター内の任意の単一障害点 (SPOF) に対する保護を提供します。クラスタ内のいずれかのノードに障害が発生した場合、容量は減少しても、すべてのサービスが引き続き利用できます。

  Junos Space アプライアンスを接続すると、1 つの物理クラスター内に 4 つの論理クラスターを形成できます。詳細については、 Junos Space クラスタ内の論理クラスタについてを参照してください。

• Junos Space Appliance(JA2500)は、ハードウェアレベルの信頼性を確保するよう設計されたキャリアグレードのハードウェアアプライアンスで、単一障害点を排除し、ダウンタイムを最小限に抑えるために複数の耐障害機能が組み込まれています。Junos Space Applianceは、クラスタ全体の可用性に大きく貢献します。詳細については、「 Junos Space アプライアンスの高可用性の特性 」トピックを参照してください。

• ウォッチドッグサービスは、プロセスレベルの高可用性を提供します。Junos Space アプライアンスでソフトウェア サービスに障害が発生した場合、ウォッチドッグ サービスが自動的にサービスを再起動します。
