インターフェイス、データ、テスト結果
このトピックでは、デバイスインターフェイスの状態を判断するためにParagon Automationが実行するテストの結果に関する情報を提供します。
概要
インターフェイスアコーディオンには、インターフェイスデータと、Paragon Automationが実行するテストの結果が表示されます。
-
デバイスのインターフェイスが起動しています。
-
ポートフラッピングの問題はありません。
-
入出力トラフィックがしきい値制限を超えない。
また、デバイスのイベント(アラートとアラーム)がある場合は、インターフェイスアコーディオンで表示することもできます。
インターフェイスアコーディオンにアクセスするには、[ Observability > Health > Troubleshoot Devices ] ページに移動します。デバイス名をクリックして、 Device-Name ページにアクセスします。[概要] タブの [インターフェイス] (アコーディオン) をクリックします。
アコーディオンの右上隅には、インターフェイスの全体的な正常性が表示されます。さまざまな状態は次のとおりです。
-
[正常(Healthy)]:インターフェイスは正常です。
-
[監視中(Being Monitored)]:インターフェイスの状態が監視されています。
-
[アクションが必要(Action Needed)]:インターフェイスに解決が必要な問題があります(すぐには解決しない場合があります)。
-
緊急の対応が必要:インターフェイスに問題があり、早急に対処する必要があります。
表 1 は、インターフェイス チェックの結果を示しています。
| フィールド | の説明 |
|---|---|
| プラガブル |
使用可能なプラガブルの合計数と、異常なプラガブルの合計数。 「 プラガブル」 の横のリンクをクリックすると、次の情報が表示されます。
この情報は、過去 1 週間、1 日、3 時間、1 時間、30 分、またはカスタム期間について表示できます。詳細については、「 Pluggables Details for Device-Name」ページ を参照してください。 |
| 入力トラフィック |
使用可能なインターフェイスの総数と、異常なインターフェイスの総数。 [ Input Traffic] の横にあるリンクをクリックすると、次の情報が表示されます。
この情報は、過去 1 週間、1 日、3 時間、1 時間、30 分、またはカスタム期間について表示できます。詳細については、[ Device-Name] ページの入力トラフィックの詳細 を参照してください。 |
| 出力トラフィック |
使用可能なインターフェイスの総数と、異常なインターフェイスの総数。 [出力トラフィック(Output Traffic)] の横にあるリンクをクリックして、次の情報を表示します。
この情報は、過去 1 週間、1 日、3 時間、1 時間、30 分、またはカスタム期間について表示できます。詳細については、「 Device-Name」ページの出力トラフィックの詳細 を参照してください。 |
| インターフェイス |
使用可能なインターフェイスの総数、ダウンしているインターフェイスの総数。 インターフェイスが次の場合に、インターフェイスは異常とマークされます。
[インターフェイス(Interfaces)] の横にあるリンクをクリックすると、リンク状態とポート フラッピングの問題の詳細が表示されます。 この情報は、過去 1 週間、1 日、3 時間、1 時間、30 分、またはカスタム期間について表示できます。詳細については、「 Device-Name」ページのインターフェイス詳細 を参照してください。 |
| 関連イベント |
インターフェイスに関する 2 つの問題または異常を重大度順に表示します。 [ 詳細の表示 ] にカーソルを合わせると、問題に関する詳細情報がポップアップに表示されます。 [ 関連するすべてのイベントの表示(View All Relevant Events )] をクリックして、[ Device-Name のイベント(Events for )] ページにすべてのデバイス インターフェイスの問題を表示します。過去 7 日間の関連イベントを表示できます。 |
「 Device-Name ページのプラガブル詳細」ページ
Paragon Automation GUI で [Pluggables Details] にアクセスするには、[Observability > Health > Troubleshoot Devices > Device-Name > Overview > Interfaces (accordion) > Pluggables data-link] をクリックします。
プラガブルの状態と機能は、「 Device-Name のプラガブルの詳細」ページで確認できます。
このページの 3 つのアコーディオンは、光温度、送信電力、および受信電力に関する情報を提供します。 表2 はアコーディオンについて説明しています。
| アコーディオンの説明 | |
|---|---|
| 光学温度 |
光学インターフェイスの光学温度を表示します。グラフには一度に最大 6 つのインターフェイスを表示できます。これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。 [インターフェイスの表示(Show Interfaces)] リスト内のインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
| 光 Tx パワー |
光学インターフェイスの発信信号強度を表示します。グラフには一度に最大 6 つのインターフェイスを表示できます。これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。 [インターフェイスの表示(Show Interfaces)] リスト内のインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
| 光 Rx 電力 |
光学インターフェイスの受信信号強度を表示します。グラフには一度に最大 6 つのインターフェイスを表示できます。これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。 [インターフェイスの表示(Show Interfaces)] リスト内のインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
パフォーマンスグラフ
「 Device-Name のプラガブルの詳細」ページのグラフには、プラガブルの状態と機能が表示されます。また、アラートや侵害に関する情報がある場合は、それをグラフで確認することもできます。 図 1 は、グラフ上のデバイス インターフェイスの光学温度の詳細を示しています。
デバイスに存在するインターフェイスは、発生したイベントの重大度順に、光温度アコーディオンの左側に一覧表示されます。一度に最大 6 つのインターフェイスを表示できます。リストにないインターフェイスを表示するには、[ インターフェイスの選択(Select Interfaces )] ドロップダウン リストをクリックし、インターフェイスを選択します。ただし、別のインターフェイスを選択するには、以前に選択したインターフェイスをクリアする必要があります。
インターフェイス名の横にあるクリックしボタンをクリックすると、そのインターフェイスのパフォーマンスがグラフで表示されます。グラフには、インターフェイスで発生したイベントに関連する高(オレンジ色)とクリティカル(赤色)のしきい値レベルを示す 2 本の線が表示されます。グラフの別の線には、インターフェイスで発生したイベントに関連するデータポイントが表示されます。データポイントの色は、選択したインターフェイスの色によって異なります。インターフェイスの色は自動的に割り当てられます。データ ポイントをクリックすると、対応するイベントに関する詳細情報がポップアップに表示されます。アラートの原因がある場合は、その原因も表示されます。
グラフ上の複数のインターフェイスのパフォーマンスを表示するには、[インターフェイスの表示(Show Interfaces)] リストでインターフェイス名の横にあるクリックしボタンをクリックします。グラフに表示されるインターフェイスの詳細は、 図 1 に示すように、グラフの下の表にも表示されます。また、テーブル内のインターフェイス名の左側にあるオプション ボタンをクリックして、そのインターフェイスのグラフをハイライト表示することもできます。
1 週間、1 日、3 時間、1 時間、30 分、またはカスタム期間の光温度情報を表示できます。デフォルトでは、過去 30 分間の情報が表示されます。この期間を変更するには、グラフの上にある [週]、[ 日]、[ 3 時間]、[ 1 時間]、[ 30 分]、または [カスタム ] ボタンをクリックします。
グラフは、情報が表示される時間範囲に応じた間隔で自動更新されます。詳細については、 表 3 を参照してください。ただし、グラフの上にある 「-Refresh 」アイコンをクリックすることで、いつでもグラフを更新できます。
また、グラフの横にあるポップアウトボタンをクリックしてグラフを新しいタブで開き、グラフで行ったすべてのカスタマイズを親タブの新しいタブに表示することもできます。
光学温度に関連する最も重要なアラート(問題と異常)は、グラフのすぐ上、クイックチャートの横に表示されます。他のアラートを表示するには、アラートのすぐ下にある link をクリックします。クイックチャートには、[ インターフェイスの選択(Select Interfaces )] ドロップダウンリストから選択したインターフェイスのパフォーマンスが表示されます。ただし、インターフェイスのパフォーマンスに関連するアラートが生成された場合、デフォルトでは、最も重大なアラートがあるインターフェイスがクイックチャートに表示されます。
光学温度に関連するアラートがある場合は、グラフとグラフの下の表に表示されます。また、グラフを新しいタブで開くこともできます。グラフを新しいタブで開くと、新しいタブにも次の情報が表示されます。
-
光学的温度に関連するアラート。
アラートは、次の場合に、開いているすべてのタブで同時に更新されます。
-
開いているタブのいずれかでアラートが更新されます。
-
最後にフェッチされたアラートは 3 分を超えていました。
-
-
[インターフェイスの選択(Select Interfaces)] ドロップダウンリストから表示するように切り替えたインターフェイスのリスト。
-
グラフの下の表から選択したインターフェイス。
| 時間範囲 | の自動更新 |
|---|---|
| ウィークリー | 16.8時間ごと |
| 日毎 | 58分ごと |
| 3 時間ごと | 8 分ごと |
| 毎時 | 3分ごと |
| 30分 | 2分ごと |
| 習慣 | 自動更新なし |
同様に、発信信号の強度(光 Tx 電力)と着信信号の強度(光 Rx 電力)に関連するグラフとアラートを表示できます。
[ Device-Name ページのトラフィック詳細を入力(Input Traffic Details for )] ページ
Paragon Automation GUI で [Input Traffic Details] にアクセスするには、[ Observability > Health] > [Troubleshoot Devices] > Device-Name > [Overview] > Interfaces (accordion) > [Input Traffic data-link] をクリックします。
入力トラフィック フローに関する情報は、[ Device-Name の入力トラフィックの詳細(Input Traffic Details for )] ページで確認できます。
このページの 8 つのアコーディオンは、信号機能、受信信号の最高電力と最低電力、受信(Rx)電力、入力トラフィック範囲、入力エラー、CRC エラー、および FEC 訂正および未訂正エラーに関する情報を提供します。
表 4 にアコーディオンを示します。
| アコーディオンの説明 | |
|---|---|
| 信号機能 |
デバイスのインターフェイスでの信号機能(受信[Rx]信号損失)を表示します。グラフでは、一度に最大 6 つのインターフェイスのデータを表示できます。これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。 [Rx 信号損失アラーム(Rx Loss Of Signal Alarm)] リスト内のインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
| 光 Rx 電力 |
デバイスのインターフェイスでの受信信号の光パワー(Rx パワー)を表示します。グラフでは、一度に最大 6 つのインターフェイスのデータを表示できます。これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。 [インターフェイスの表示(Show Interfaces)] リスト内のインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
| 入力トラフィック |
デバイスのインターフェイスでの入力トラフィックを表示します。グラフでは、一度に最大 6 つのインターフェイスのデータを表示できます。これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。 [入力トラフィックの表示(Show Input Traffic)] リストでインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
| 入力エラー |
デバイスのインターフェイスで生成された入力エラーを表示します。グラフでは、一度に最大 6 つのインターフェイスのデータを表示できます。これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。 [入力エラーの表示(Show Input Errors)] リストでインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
| FEC によって訂正されたエラー |
デバイスのインターフェイスで生成されたFEC(前方誤り訂正)で修正されたエラーを表示します。グラフでは、一度に最大 6 つのインターフェイスのデータを表示できます。これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。
手記：
FEC で訂正されたエラーは、100 Gbps 以上の速度をサポートするインターフェイスで使用できます。 [インターフェイスの表示(Show Interfaces)] リスト内のインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
| FEC 未訂正エラー |
デバイスのインターフェイスで生成されたFEC(前方誤り訂正)未訂正エラーを表示します。グラフでは、一度に最大 6 つのインターフェイスのデータを表示できます。これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。
手記：
FEC 未訂正エラーは、100 Gbps 以上の速度をサポートするインターフェイスで使用できます。 [インターフェイスの表示(Show Interfaces)] リスト内のインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
| CRCエラー |
デバイスのインターフェイスで生成されたCRC(巡回冗長性検査)エラーを表示します。グラフでは、一度に最大 6 つのインターフェイスのデータを表示できます。これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。 [Show CRC Errors] リストのインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
| フレーミング エラー |
デバイスのインターフェイスで生成されたフレーミングエラーを表示します。グラフでは、一度に最大 6 つのインターフェイスのデータを表示できます。これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。 [インターフェイスの表示(Show Interfaces)] リスト内のインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
パフォーマンスグラフ
[Input Traffic Details for Device-Name ] ページのグラフには、入力トラフィック フローに関する詳細情報が表示されます。また、アラートや侵害に関する情報がある場合は、それをこれらのグラフで確認することもできます。
入力トラフィックに関連する情報をグラフで表示するには、[ Observability > Health] > Troubleshoot Devices > Device-Name > Overview > Interfaces (accordion) > Input Traffic data-link に移動し、任意のアコーディオンをクリックします。そのアコーディオンに関連する詳細情報とグラフが、その入力トラフィックのアコーディオン内に表示されます。
図 2 は、グラフ上のデバイスインターフェイスの入力トラフィックフローの詳細を示しています。
デバイスに存在するインターフェイスは、入力トラフィックアコーディオンの左側に、発生したイベントの重大度順に表示されます。一度に最大 6 つのインターフェイスを表示できます。リストにないインターフェイスを表示するには、[ インターフェイスの選択(Select Interfaces )] ドロップダウン リストをクリックし、インターフェイスを選択します。ただし、別のインターフェイスを選択するには、以前に選択したインターフェイスをクリアする必要があります。
インターフェイス名の横にあるクリックしボタンをクリックすると、そのインターフェイスの入力トラフィックフローの詳細がグラフで表示されます。グラフには、インターフェイスで発生したイベントに関連する高(オレンジ色)とクリティカル(赤色)のしきい値レベルを示す 2 本の線が表示されます。グラフの別の線には、インターフェイスで発生したイベントに関連するデータポイントが表示されます。データポイントの色は、選択したインターフェイスの色によって異なります。インターフェイスの色は自動的に割り当てられます。データ ポイントをクリックすると、対応するイベントに関する詳細情報がポップアップに表示されます。アラートの原因がある場合は、その原因も表示されます。
グラフ上の複数のインターフェイスのパフォーマンスを表示するには、[入力トラフィックの表示(Show Input Traffic)] リストでインターフェイスの名前の横にあるクリックしボタンをクリックします。グラフに表示されるインターフェイスの詳細は、 図 2 に示すように、グラフの下の表にも表示されます。また、テーブル内のインターフェイス名の左側にあるオプション ボタンをクリックして、そのインターフェイスのグラフをハイライト表示することもできます。
1 週間、1 日、3 時間、1 時間、30 分、またはカスタム期間の入力トラフィックに関連する情報を表示できます。デフォルトでは、過去 30 分間の情報が表示されます。この期間を変更するには、グラフの上にある [週]、[ 日]、[ 3 時間]、[ 1 時間]、[ 30 分]、または [カスタム ] ボタンをクリックします。
グラフは、情報が表示される時間範囲に応じた間隔で自動更新されます。詳細については、 表 5 を参照してください。ただし、グラフの上にある [更新 ] アイコンをクリックすることで、いつでもグラフを更新することもできます。
また、グラフの横にあるポップアウトボタンをクリックしてグラフを新しいタブで開き、グラフで行ったすべてのカスタマイズを親タブの新しいタブに表示することもできます。
入力トラフィックに関連する最も重要なアラート(問題と異常)は、グラフのすぐ上、クイックチャートの横に表示されます。他のアラートを表示するには、アラートのすぐ下にある link をクリックします。クイックチャートには、[ インターフェイスの選択(Select Interfaces )] ドロップダウンリストから選択したインターフェイスのパフォーマンスが表示されます。ただし、インターフェイスのパフォーマンスに関連するアラートが生成された場合、デフォルトでは、最も重大なアラートがあるインターフェイスがクイックチャートに表示されます。
発生した入力トラフィックに関連するイベントに関するアラートがある場合は、グラフとグラフの下の表に表示されます。また、グラフを新しいタブで開くこともできます。グラフを新しいタブで開くと、新しいタブにも次の情報が表示されます。
-
入力トラフィックに関連するアラート。
アラートは、次の場合に、開いているすべてのタブで同時に更新されます。
-
開いているタブのいずれかでアラートが更新されます。
-
最後にフェッチされたアラートは 3 分を超えていました。
-
-
[インターフェイスの選択(Select Interfaces)] ドロップダウンリストから表示するように切り替えたインターフェイスのリスト。
-
グラフの下の表から選択したインターフェイス。
| 時間範囲 | の自動更新 |
|---|---|
| ウィークリー | 16.8時間ごと |
| 日毎 | 58分ごと |
| 3 時間ごと | 8 分ごと |
| 毎時 | 3分ごと |
| 30分 | 2分ごと |
| 習慣 | 自動更新なし |
同様に、信号機能、受信信号の最高電力と最低電力、受信(Rx)電力、入力エラー、CRCエラーに関連するグラフとアラートを表示できます。
[ Device-Name ページの出力トラフィックの詳細(Output Traffic Details for )] ページ
Paragon Automation GUI で [Output Traffic Details] にアクセスするには、[Observability > Health > Troubleshoot Devices > Device-Name > Overview > Interfaces (accordion) > Output Traffic data-link] をクリックします。
[ Device-Name の出力トラフィックの詳細(Output Traffic Details for )] ページから、出力トラフィック フローに関する詳細情報を表示できます。
このページの 7 つのアコーディオンは、信号機能、発信信号の最高電力と最低電力、伝送 (Tx) 電力、出力トラフィック範囲、出力エラー、および CRC エラーに関する情報を提供します。
表6 はアコーディオンについて説明しています。
| アコーディオンの説明 | |
|---|---|
| 信号機能 |
デバイスのインターフェイスの信号機能(送信[Tx]信号損失、およびTxレーザー無効アラーム)を表示します。グラフでは、一度に最大 6 つのインターフェイスのデータを表示できます。これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。 [信号機能の表示] リストでインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
| 光 Tx パワー |
デバイスのインターフェイスでの発信信号の電力(Tx電力)を表示します。グラフでは、一度に最大 6 つのインターフェイスのデータを表示できます。 これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。 [インターフェイスの表示(Show Interfaces)] リスト内のインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
| 出力トラフィック |
デバイスのインターフェイスでの出力トラフィックを表示します。グラフでは、一度に最大 6 つのインターフェイスのデータを表示できます。これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。 [インターフェイスの表示(Show Interfaces)] リスト内のインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
| 出力エラー |
デバイスのインターフェイスで生成された出力エラーを表示します。グラフでは、一度に最大 6 つのインターフェイスのデータを表示できます。これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。 [インターフェイスの表示(Show Interfaces)] リスト内のインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
| FEC によって訂正されたエラー |
デバイスのインターフェイスで生成された転送エラー訂正(FEC)で修正されたエラーを表示します。グラフでは、一度に最大 6 つのインターフェイスのデータを表示できます。これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。
手記：
FEC で訂正されたエラーは、100 Gbps 以上の速度をサポートするインターフェイスで使用できます。 [インターフェイスの表示(Show Interfaces)] リスト内のインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
| FEC 未訂正エラー |
デバイスのインターフェイスで生成された転送エラー訂正(FEC)未訂正エラーを表示します。グラフでは、一度に最大 6 つのインターフェイスのデータを表示できます。これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。
手記：
FEC 未訂正エラーは、100 Gbps 以上の速度をサポートするインターフェイスで使用できます。 [インターフェイスの表示(Show Interfaces)] リスト内のインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
| CRCエラーの出力 |
デバイスのインターフェイスでのCRC(巡回冗長性検査)エラーを表示します。グラフでは、一度に最大 6 つのインターフェイスのデータを表示できます。これらのインターフェイスは、発生したイベントの重大度順に一覧表示されます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。 [インターフェイスの表示(Show Interfaces)] リスト内のインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
パフォーマンスグラフ
[ Device-Name の出力トラフィックの詳細(Output Traffic Details for page)] ページのグラフには、出力トラフィック フローに関する詳細情報が表示されます。また、アラートや侵害に関する情報がある場合は、それをこれらのグラフで確認することもできます。

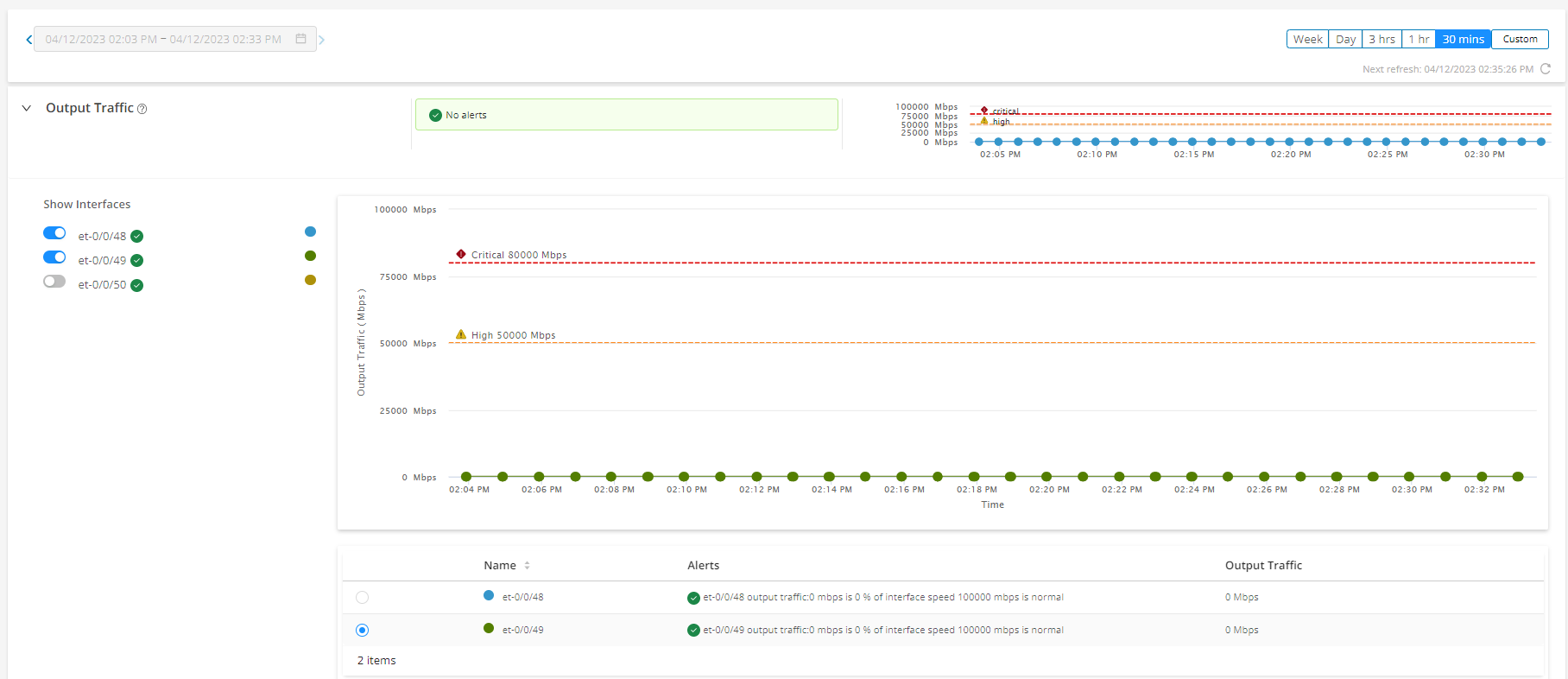

図3は、グラフ上のデバイスインターフェイスの出力トラフィックフローの詳細を示しています。
デバイスに存在するインターフェイスは、[Output Traffic] アコーディオンの左側に、発生したイベントの重大度順に一覧表示されます。一度に最大 6 つのインターフェイスを表示できます。リストにないインターフェイスを表示するには、[ インターフェイスの選択(Select Interfaces )] ドロップダウン リストをクリックし、インターフェイスを選択します。ただし、別のインターフェイスを選択するには、以前に選択したインターフェイスをクリアする必要があります。
インターフェイスの名前の横にあるクリックしボタンをクリックすると、そのインターフェイスの出力トラフィックフローの詳細がグラフで表示されます。グラフには、インターフェイスで発生したイベントに関連する高(オレンジ色)とクリティカル(赤色)のしきい値レベルを示す 2 本の線が表示されます。グラフの別の線には、インターフェイスで発生したイベントに関連するデータポイントが表示されます。データポイントの色は、選択したインターフェイスの色によって異なります。インターフェイスの色は自動的に割り当てられます。データ ポイントをクリックすると、対応するイベントに関する詳細情報がポップアップに表示されます。アラートの原因がある場合は、その原因も表示されます。
グラフ上の複数のインターフェイスのパフォーマンスを表示するには、[インターフェイスの表示(Show Interfaces)] リストでインターフェイス名の横にあるクリックしボタンをクリックします。グラフに表示されるインターフェイスの詳細も、 図 3 に示すように、グラフの下の表に一覧表示されます。また、テーブル内のインターフェイス名の左側にあるオプション ボタンをクリックして、そのインターフェイスのグラフをハイライト表示することもできます。
1 週間、1 日、3 時間、1 時間、30 分、またはカスタム期間の出力トラフィックに関連する情報を表示できます。デフォルトでは、過去 30 分間の情報が表示されます。この期間を変更するには、グラフの上にある [週]、[ 日]、[ 3 時間]、[ 1 時間]、[ 30 分]、または [カスタム ] ボタンをクリックします。
グラフは、情報が表示される時間範囲に応じた間隔で自動更新されます。詳細については、 表 7 を参照してください。ただし、グラフの上にある 「更新 」アイコンをクリックすることで、いつでもグラフを更新できます。
また、グラフの横にあるポップアウトボタンをクリックしてグラフを新しいタブで開き、グラフで行ったすべてのカスタマイズを親タブの新しいタブに表示することもできます。
出力トラフィックに関連する最も重要なアラート(問題と異常)は、グラフのすぐ上、クイックチャートの横に表示されます。他のアラートを表示するには、アラートのすぐ下にある link をクリックします。クイックチャートには、[ インターフェイスの選択(Select Interfaces )] ドロップダウンリストから選択したインターフェイスのパフォーマンスが表示されます。ただし、インターフェイスのパフォーマンスに関連するアラートが生成された場合、デフォルトでは、最も重大なアラートがあるインターフェイスがクイックチャートに表示されます。
発生した出力トラフィックに関連するイベントに関するアラートがある場合は、グラフとグラフの下のテーブルに表示されます。また、グラフを新しいタブで開くこともできます。グラフを新しいタブで開くと、新しいタブにも次の情報が表示されます。
-
出力トラフィックに関連するアラート。
アラートは、次の場合に、開いているすべてのタブで同時に更新されます。
-
開いているタブのいずれかでアラートが更新されます。
-
最後にフェッチされたアラートは 3 分を超えていました。
-
-
[インターフェイスの選択(Select Interfaces)] ドロップダウンリストから表示するように切り替えたインターフェイスのリスト。
-
グラフの下の表から選択したインターフェイス。
| 時間範囲 | の自動更新 |
|---|---|
| ウィークリー | 16.8時間ごと |
| 日毎 | 58分ごと |
| 3 時間ごと | 8 分ごと |
| 毎時 | 3分ごと |
| 30分 | 2分ごと |
| 習慣 | 自動更新なし |
同様に、信号機能、送信信号の最高電力と最低電力、送信(Tx)電力、出力エラー、および出力CRCエラーに関連するグラフとアラートを表示できます。
[インターフェイスの詳細(Interfaces Details for Device-Name )] ページ
Paragon Automation GUI で [Interfaces Details] にアクセスするには、[ Observability > Health > Troubleshoot Devices > Device-Name > Overview > Interfaces (accordion) > Interfaces data-link] をクリックします。
リンク状態のパフォーマンスと問題、および物理インターフェイスに関連するポート フラッピングの問題に関する詳細情報は、[インターフェイスの詳細(Interfaces Details for Device-Name )] ページで確認できます。
このページの 2 つのアコーディオンは、物理インターフェイスに関連するリンク状態とポートフラッピングの問題に関する情報を提供します。
表 8 にアコーディオンを示します。
| アコーディオンの説明 | |
|---|---|
| リンク状態 |
デバイスのインターフェイスに存在するリンク状態の問題を表示します。グラフには一度に最大 6 つのインターフェイスを表示できます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。 [リンク状態の表示(Show Link State)] リスト内のインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
| リンクフラップ |
デバイスのインターフェイスでのリンクフラッピングの問題に関連する情報を表示します。グラフには一度に最大 6 つのインターフェイスを表示できます。最も重要なイベントがあるインターフェイスがリストの一番上に表示されます。 [リンクフラップの表示(Show Link Flaps)] リスト内のインターフェイスの横にあるクリックしボタンをクリックすると、インターフェイスのパフォーマンスとアラートがグラフで表示されます。詳細については 、「パフォーマンス グラフ」 を参照してください。 |
パフォーマンスグラフ
Device-Nameページのインターフェイスの詳細のグラフには、物理インターフェイスに関連するリンク状態とポートフラッピングの問題に関する情報が表示されます。また、アラートや侵害に関する情報がある場合は、それをこれらのグラフで確認することもできます。
図 4 は、グラフ上のインターフェイスのリンク状態のパフォーマンスと問題の詳細を示しています。
リンク状態アコーディオンのインターフェイスは、アコーディオンで発生したイベントの重大度順にアコーディオンの左側に一覧表示されます。一度に最大 6 つのインターフェイスを表示できます。リストにないインターフェイスを表示するには、[ インターフェイスの選択(Select Interfaces )] ドロップダウン リストをクリックし、インターフェイスを選択します。ただし、別のインターフェイスを選択するには、以前に選択したインターフェイスをクリアする必要があります。
インターフェイス名の横にあるクリックしボタンをクリックすると、そのインターフェイスのリンク状態パフォーマンスと問題の詳細がグラフで表示されます。グラフには、インターフェイスで発生したイベントに関連する高(オレンジ色)とクリティカル(赤色)のしきい値レベルを示す 2 本の線が表示されます。グラフの別の線には、インターフェイスで発生したイベントに関連するデータポイントが表示されます。データポイントの色は、選択したインターフェイスの色によって異なります。インターフェイスの色は自動的に割り当てられます。データ ポイントをクリックすると、対応するイベントに関する詳細情報がポップアップに表示されます。アラートの原因がある場合は、その原因も表示されます。
グラフ上の複数のインターフェイスのリンク状態のパフォーマンスと問題を表示するには、[リンク状態の表示(Show Link State)] リストでインターフェイス名の横にあるクリックしボタンをクリックします。インターフェイスのグラフが次々に表示されます。
リンク状態のパフォーマンスは、1 週間、1 日、3 時間、1 時間、30 分、またはカスタム期間で表示できます。デフォルトでは、過去 30 分間の情報が表示されます。この期間を変更するには、グラフの上にある [週]、[ 日]、[ 3 時間]、[ 1 時間]、[ 30 分]、または [カスタム ] ボタンをクリックします。
グラフは、情報が表示される時間範囲に応じた間隔で自動更新されます。詳細については、 表 9 を参照してください。ただし、グラフの上にある 「更新 」アイコンをクリックすることで、いつでもグラフを更新できます。
また、グラフの横にあるポップアウトボタンをクリックしてグラフを新しいタブで開き、グラフで行ったすべてのカスタマイズを親タブの新しいタブに表示することもできます。
リンク状態のパフォーマンスに関連する最も重要なアラート(問題と異常)は、グラフのすぐ上、クイックグラフの横に表示されます。他のアラートを表示するには、アラートのすぐ下にある link をクリックします。クイックチャートには、[ Select Interfaces ]ドロップダウンリストから選択したインターフェイスに関連するリンク状態のパフォーマンスと問題が表示されます。ただし、インターフェイスに関連するアラートが生成された場合、デフォルトでは、最も重大なアラートがあるインターフェイスがクイックチャートに表示されます。
リンク状態のパフォーマンスと発生した問題に関連するアラートがある場合は、グラフに表示されます。また、グラフを新しいタブで開くこともできます。グラフを新しいタブで開くと、新しいタブにも次の情報が表示されます。
-
リンク状態のパフォーマンスに関連するアラート。
アラートは、次の場合に、開いているすべてのタブで同時に更新されます。
-
開いているタブのいずれかでアラートが更新されます。
-
最後にフェッチされたアラートは 3 分を超えていました。
-
-
[インターフェイスの選択(Select Interfaces)] ドロップダウンリストから表示するように切り替えたインターフェイスのリスト。
| 時間範囲 | の自動更新 |
|---|---|
| ウィークリー | 16.8時間ごと |
| 日毎 | 58分ごと |
| 3 時間ごと | 8 分ごと |
| 毎時 | 3分ごと |
| 30分 | 2分ごと |
| 習慣 | 自動更新なし |
同様に、ポートフラッピングの問題に関連するグラフとアラートを表示できます。
