vLWC のインストールとインストールの確認

このセクションでは、VMware 環境に vLWC vApp をインストールし、インストールを確認する方法について説明します。

vCenter Server を使用した vLWC のインストール

vCenter Server を使用して vLWC vApp をインストールするには、次の手順を実行します。
  1. vSphere Client でユーザー名とパスワードを使用して vCenter Server にログインします。
  2. [Hosts and Clusters] > [Menu] をクリックします。

    「ホストおよびクラスタ」ページが開きます。このページには、すべてのデータセンターとクラスターが左側のペインに一覧表示されます。

  3. データセンターを右クリックし、[Actions] メニューから [Deploy OVF Template...] をクリックします。

    [Deploy OVF Template] ページが開きます。

  4. OVA ファイルを使用できる場所に応じて、[URL] オプションを選択して OVA ファイルの URL を指定するか、[ローカル ファイル] オプションを選択して [ファイルの選択] をクリックし、ローカル ドライブを参照して vLWC OVA イメージをアップロードします。「次へ」をクリックします。

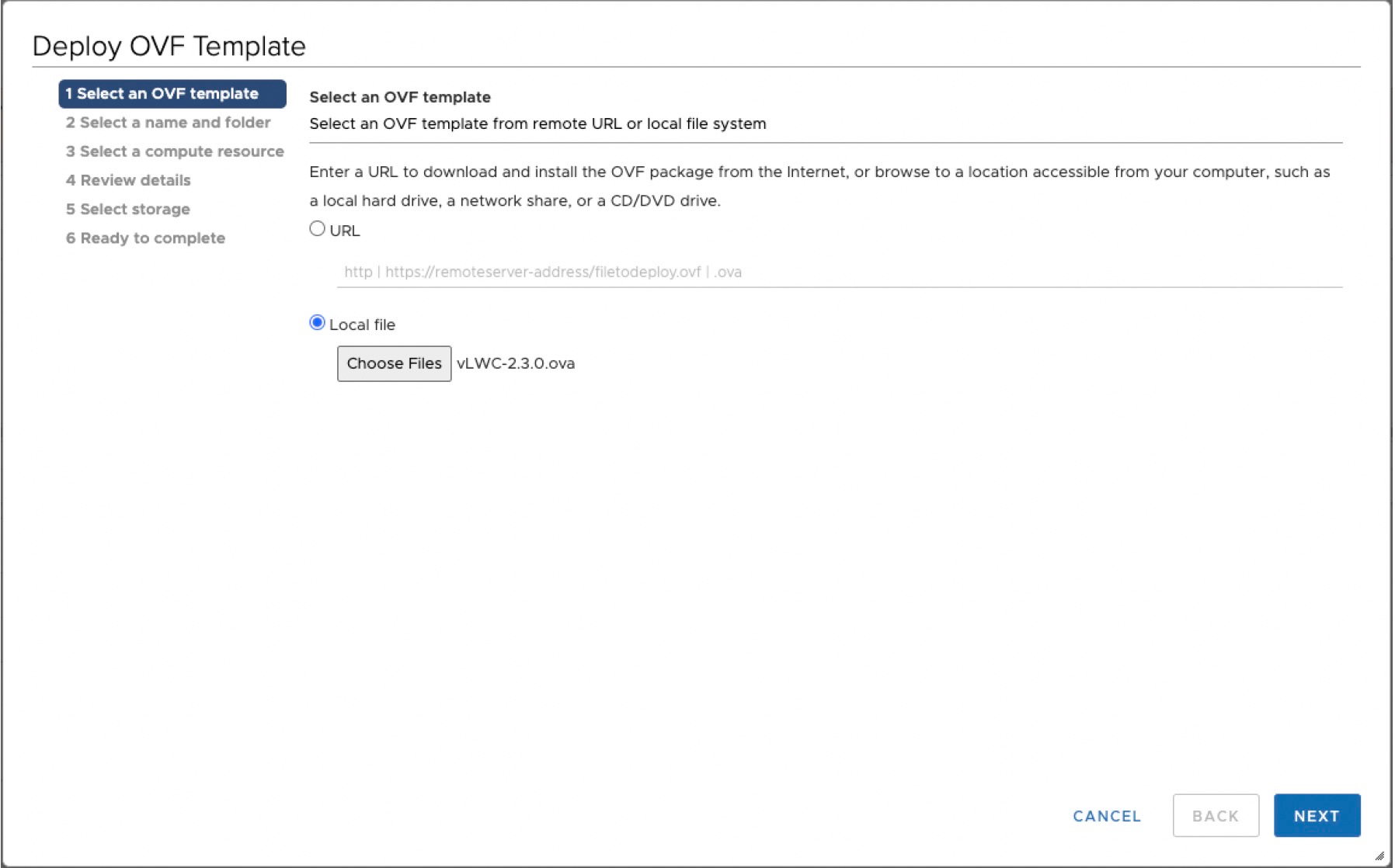

    Deploy OVF Template wizard showing Step 1: Select an OVF template. Local file selected, vLWC-2.3.0.ova for deployment.

    [名前とフォルダーの選択] ページが開きます。

  5. vLWC vApp の一意の名前を入力します。vApp をインストールするデータセンターを選択し、[次へ] をクリックします。
    [コンピューティング リソースの選択] ページが開きます。
    入力する vLWC vApp 名は、簡単に識別するためのものであり、vLWC には影響しません。デフォルトの vLWC vApp 名は OVA ファイル名です。
  6. vApp をインストールするコンピューティング リソース(特定のホストまたはクラスタ)を選択し、[次へ] をクリックします。
    [詳細の確認] ページが開きます。
  7. このページに記載されている詳細を確認して、製品、バージョン、ベンダー、ダウンロードされた vApp ファイル サイズ、仮想ディスクのストレージ容量など、すべてが正しいことを確認します。詳細を確認したら、[次へ]をクリックします。

    [ストレージの選択] ページが開きます。

  8. vLWC の仮想ディスクの保存に使用するデータストアを選択します。仮想ディスクのフォーマットとして [Thick Provision Eager Zeroed] を選択します。VM ストレージ ポリシーを選択し、[次へ] をクリックします。

    [ネットワークの選択] ページが開きます。

  9. 各ソース ネットワークの [宛先ネットワーク] ドロップダウンを使用して、各ネットワーク インターフェイスに接続する VMWare ネットワークを選択します。IP 割り当て設定は vLWC では使用されないため、無視してかまいません。「次へ」をクリックします。

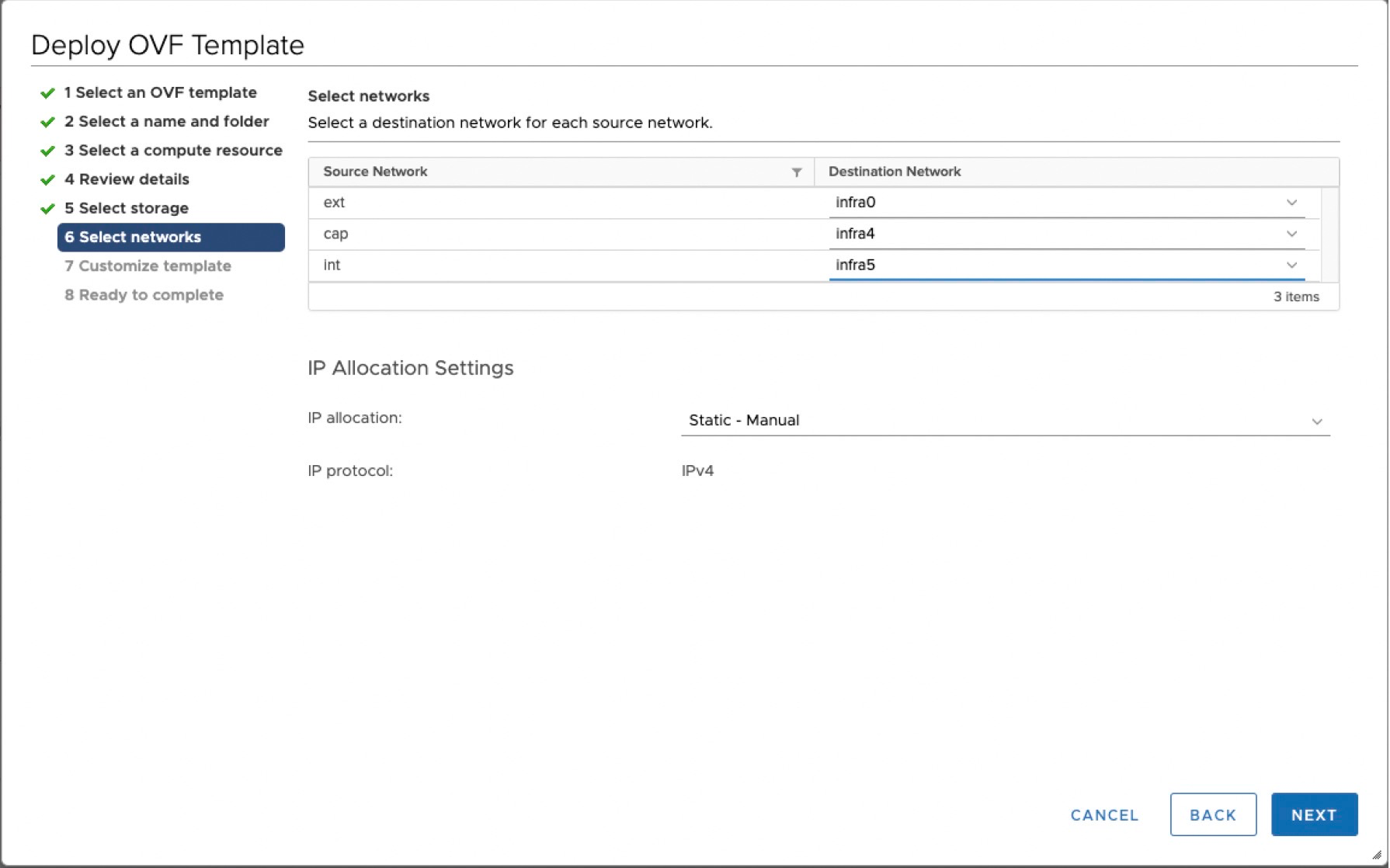

    Step 6 of OVF deployment wizard. Select destination networks for ext, cap, and int source networks. IP allocation is Static - Manual with IPv4. Navigation buttons: Cancel, Back, Next.

    [テンプレートのカスタマイズ] ページが開きます。

  10. 一連の 20 個の vApp プロパティで、各 vLWC インターフェイスのネットワーク設定を指定します。インターフェイスごとに、正しいアドレスタイプを選択します。静的アドレスの場合は、そのインターフェイスに必要な設定を指定します。内部インターフェイスと外部インターフェイスには、それぞれ一意のDNSエントリが必要です。
    表 1:インターフェイスでサポートされている IP アドレス バージョン
    インターフェイス でサポートされているIP アドレス

    国内

    IPv4 または IPv6 アドレス

    外

    IPv4アドレスのみ

    管理

    IPv4アドレスのみ

    ネットワークを設定したら、[ 次へ]をクリックします。

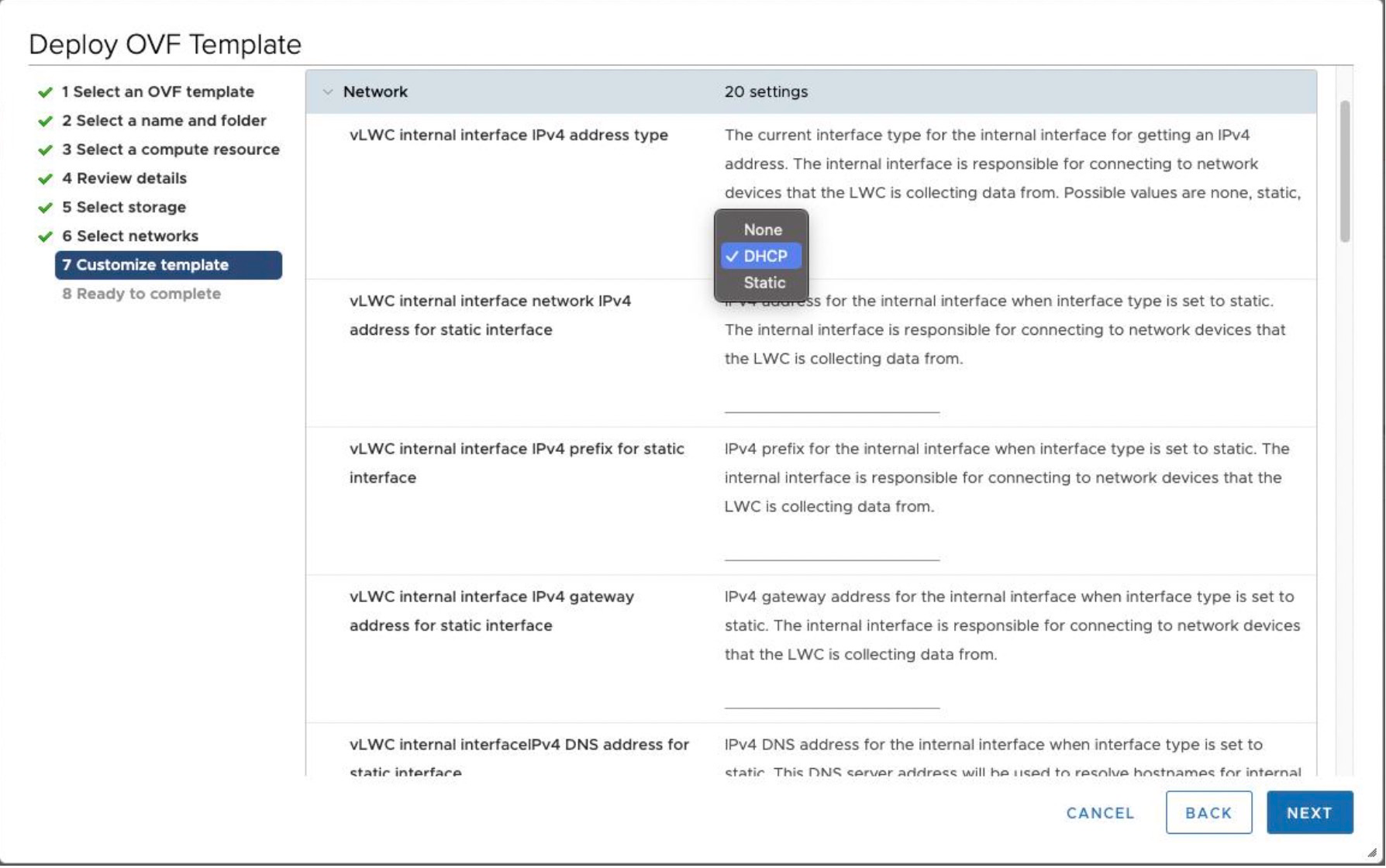

    Step 7 Customize template in OVF deployment showing network settings configuration with options like DHCP or Static.

    [完了する準備ができました] ページが開きます。

  11. vApp 展開の構成済み設定を確認し、[完了] をクリックして vLWC の展開を開始します。

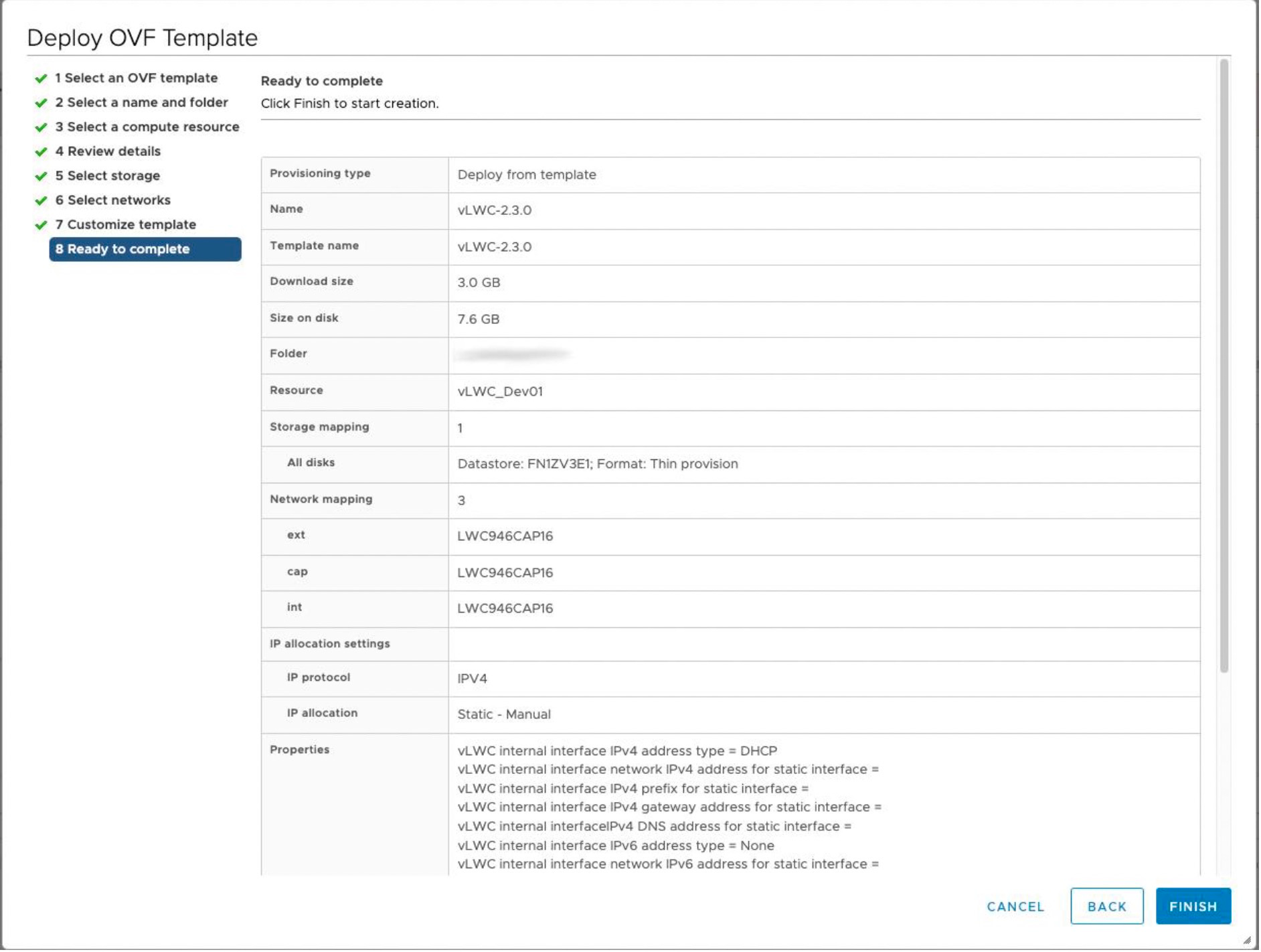

    Final step of OVF template deployment in VMware vSphere. Ready to complete stage with configuration details like VM name vLWC-2.3.0, download size 3.0 GB, disk size 7.6 GB, resource pool vLWC_Dev01, and network mappings ext, cap, int. Click Finish to deploy.
  12. VMWare が vApp をデプロイするのを待ちます。[最近のタスク] セクションに、vApp デプロイの進行状況を示す進行状況バーが表示されます。このプロセスは、クラスタ、データストア、および vSphere への接続の速度に応じて、約 30 分以上かかる場合があります。
    手記：

    • 「Failed to deploy OVF package.ThrowableProxy.cause この操作は、オブジェクトではサポートされていません。The operation is not supported on the object.」という操作が失敗した場合は、vApp を展開するクラスタで DRS が有効になっていることを確認します。

    • [完了] をクリックしたときに他のエラーが発生した場合は、上記の手順を完了するのに時間がかかりすぎて、展開プロセスがタイムアウトした可能性があります。このような状況が発生した場合は、導入プロセスを再試行できます。2回目のエラーが発生した場合は、ジュニパーTACのケースを開いてサポートを受けてください。
  13. 展開が完了したら、vLWC を起動するには、新しく作成した vApp を右クリックし、[アクション] メニューから [パワーオン] > [パワーオン] をクリックします。

インストールの確認

インストールが完了し、vLWC の電源がオンになったら、VM の [概要] ページで展開が成功したことを確認できます。 ggc-lnx VM の [サマリー] ページは、vLWC vApp エントリの下にあります。VMWare ツールで実行されている Ubuntu Linux (64 ビット) VM と、その VM に割り当てられている IP アドレスが IP アドレスの一覧に表示されます。 図 1 を参照してください。

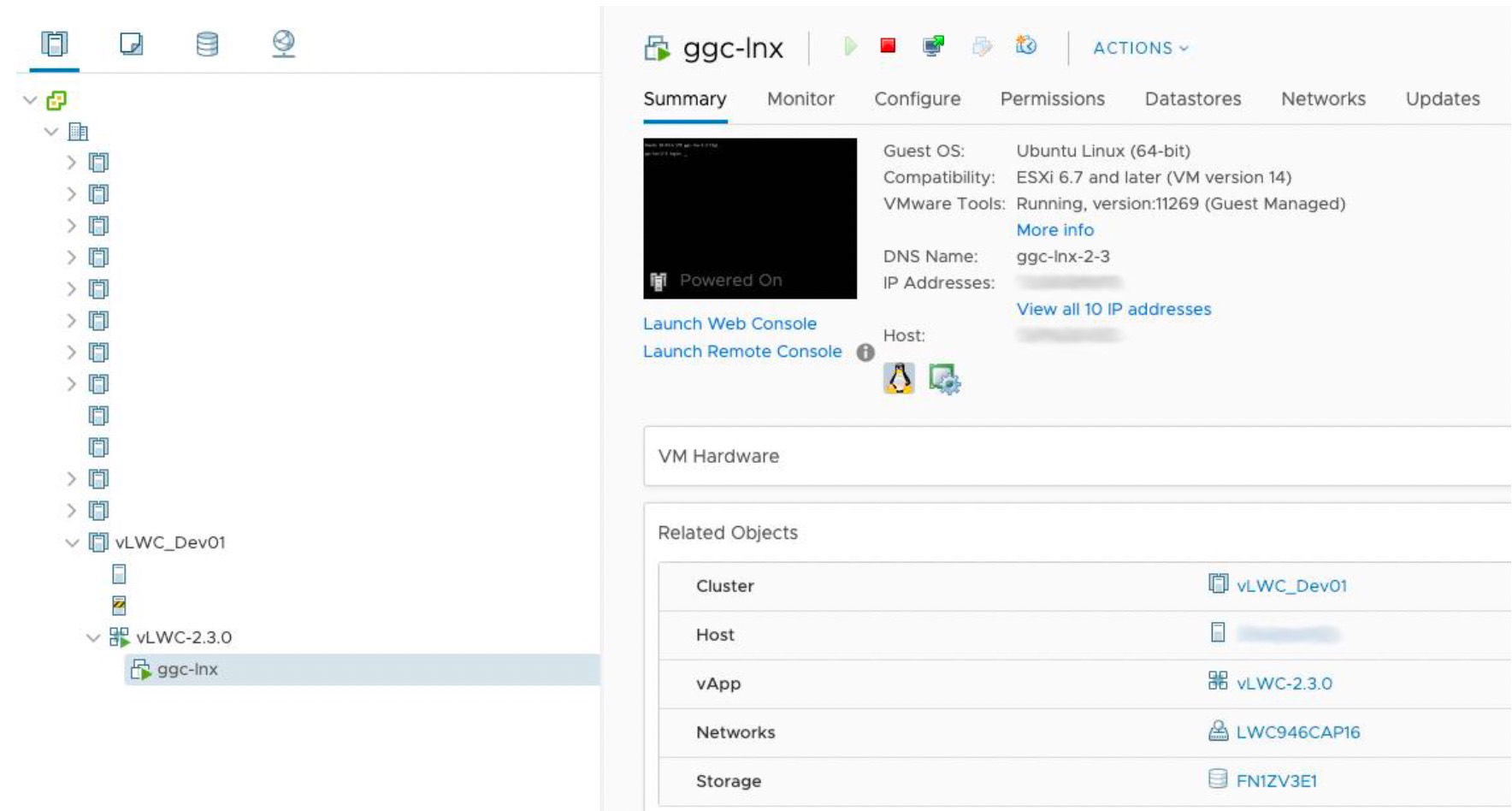

図 1: ggc-lnx VM の [Summary] ページ VMware vSphere interface showing VM ggc-lnx powered on with Ubuntu Linux 64-bit, ESXi 6.7+ compatibility, and multiple IPs.

[概要] ページから、VM へのコンソール接続を起動し、JSI シェルを使用して現在のネットワーク ステータスを表示することもできます。
