回線からパケットネットワークの概要
CTP製品は、シリアルデータストリームまたはアナログ音声接続からIPパケットフローを作成するように設計されており、IPパケットフローからシリアルビットストリームまたはアナログ信号を再作成するために必要な処理を提供します。

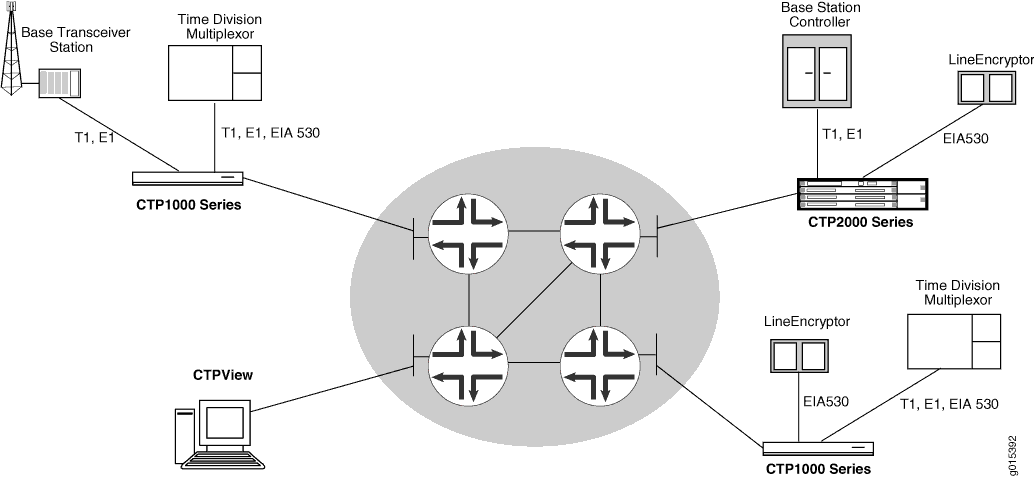

CTP製品は、IPネットワークの遅延、遅延 ジッター、およびパケット並べ替えの特性に対応するように設計されています。 図 1 は、CTP 製品を使用するアプリケーションの例を示しています。
を使用したサンプル アプリケーション
IPパケットとの間でシリアルデータを適応させるには、多数のプロセスを実行する必要があります。これらのプロセスを 図 2 にまとめます。プロセスの特性を設定するには、CTP メニュー インターフェイスまたは CTPView グラフィカル ユーザー インターフェイスを使用します。
メニュー インターフェイスを使用して、シリアル データ ストリームを受け入れ、IP ネットワークを介して転送される IP フローを作成するように CTP 製品を設定できます。CTPプラットフォームが提供する接続は、エンドユーザー機器間の物理層回路です。
シリアルストリーム処理
レート選択とクロック設定により、ソフトウェアを介してシリアルインターフェイスレートを設定できます。サポートされるレートは、300 bps未満から12.288 Mbps(サブヘルツ単位)の範囲です。
メニュー インターフェイスを使用して CTP システムを設定し、複数の優先度ノード クロック基準を提供できます。外部基準入力と任意のシリアル・インターフェースをノード基準クロックに使用できます。基準周波数は、32 KHz、n x 64 KHz、または1,544 KHzから最大4096 KHz(CTP1002で最大2048 KHz)までである必要があります。
CTPポートの電気的特性とエンコーディングは、ソフトウェアで設定できます。使用可能なオプションは、EIA530、EIA530A、RS-232、V.35、アナログ4WTO、条件付き二相、アイソクロナス、T1、およびE1です。
4WTO インターフェイスで終端されたアナログ音声信号は、IP フローとの間の適応の前に、64 Kbps のパルス符号変調(PCM)デジタル ビット ストリームに変換されます。アナログインターフェースにより、送信レベルと受信レベルを調整できます。
送信パケット処理
CTPプラットフォームは、ローカルシリアルポートから作成されたパケットがルーティングされるデバイスのリモートIPアドレスを使用して設定されます。
CTPリモートポートは、リモートユニットとポートのIPアドレスと物理ポート番号によって指定されます。
CTPプラットフォームによって作成されたパケットサイズは、32〜1456バイトに設定できます。パケット サイズを大きくすると、帯域幅効率は高くなりますが、パケット作成時のシリアル化の遅延が長くなります。メニュー インターフェイスは、パケット サイズとデータ レートの組み合わせによって、パケット レートが 1200 パケット/秒を超えないことを確認します。
有効期限(TTL)は0〜255の範囲で設定できます。TTLは、パケットがネットワークによって廃棄されるまでにパケットが移動できるIPネットワーク内の最大ホップ数です。一部の IP ネットワークが IP フローに提供されるサービスの品質を判断するために使用する サービス タイプ バイトを設定できます。
受信パケット処理
IP ネットワークでは必然的に発生する遅延のばらつきのため、受信パケットのタイミング ジッターを平滑化するために、受信バッファーが必要です。この設定では、バッファのサイズ(1 ミリ秒単位)と、バッファが再センタリングされるまでの最大バッファリング遅延量の両方を設定できます。設定するバッファーのサイズは、IP ネットワークのパフォーマンスと特性によって異なります。
CTPプラットフォームは、パケットが順不同で到着した場合、自動的にパケットの並べ替えを行います。パケットが受信されない場合、CTPプラットフォームはパケット情報の代わりにすべてのデータを挿入し、ビット数の整合性が維持されます。
メニュー インターフェイスに、パケット数、遅延パケット、欠落パケット、バッファー充填など、ポートステータスに関する詳細情報を表示するように求めることができます。
シリアルストリーム作成
パケット受信プロセスでは、ソフトウェアを介してシリアルデータレートを設定できます。サポートされるレートは、サブヘルツ単位で300bps未満から12.288Mbpsの範囲です。条件付き二相インターフェースとアイソクロナスインターフェースは、最大1.024Mbpsのレートで動作します。
クロックオプション
CTP プラットフォームは、物理層クロッキングのための多数のオプションを提供します。
インターフェイス クロッキング オプション-CTP プラットフォームでは、インターフェイス クロッキングを柔軟に設定できます。この柔軟性には、クロックの生成方法(つまり、外部クロック入力に位相ロックできるノードクロックから)や、接続されたデバイスからのデータを処理するために使用するクロックを指定する機能が含まれます。CTPプラットフォームは、1 bpsから12.288 Mbpsの間で15億を超えるレートを合成できます。
非対称クロッキング - 非対称レートを合成するように CTP 回線を設定できます。
基準クロック入力—CTPプラットフォームは、ノードクロックをインターフェイスクロックまたは外部基準入力に位相ロックできます。最大 5 つの優先順位付けされた参照を設定できます。ノードは、すべての参照が失われた場合に参照ホールドオーバーを提供します。
Plesiochronous動作—キャリブレーションされたクロックは、既知のリファレンスに対してCTP発振器を1回だけキャリブレーションできる特許取得済みのCTP機能です。環境要因にもよりますが、同じクロックに較正された2つのユニットのクロック差は100ppmまで小さくなります。このキャリブレーションにより、バッファの再センタリングが発生する前に、CTP回路を長時間動作させることができます。
適応型クロッキング:IP ルータ ネットワークは物理層のクロッキングを転送しませんが、特許取得済みの ATDP(Advanced Time Domain Processing)を使用する CTP 適応型クロッキング機能により、CTP プラットフォームはリモート CTP ポートからクロッキング情報を回復し、それに応じてローカル クロックを調整できます。ATDP は、正しいクロックへの迅速なコンバージェンスを提供し、平均ジッター バッファー フィルの変化によって変化することはありません。その結果、CTP回路は、クロック基準が使用されていない場合でも、バッファの再センタリングなしで継続的に動作します。
