メッシュタグの概要
メッシュタグとは、スポークサイトのWANリンクに関連付けるラベルです。メッシュタグにより、2つの異なるスポークサイトのWANリンク間にオーバーレイトンネルを柔軟に確立できます。WANリンクが同じメッシュタグに関連付けられている場合、CSOはスポークサイトのWANリンク(エンタープライズハブからエンタープライズハブ、支社/拠点からエンタープライズハブ、支社/拠点サイトから支社サイト)の間にVPNトンネルを作成します。
メッシュタグは、リアルタイム最適化モード(フルメッシュ)のSD-WANサイトにのみ適用されます。
メッシュタグは、事前に定義(MPLSとインターネット)またはユーザー定義が可能です。[ 管理] > [メッシュ タグ ] ページでユーザー定義のメッシュ タグを作成できます。サイトの作成または編集時に、メッシュタグをWANリンクに関連付けることができます。そのためには、[フルメッシュに使用]オプションでWANリンクを有効にし、そのWANリンクにメッシュタグを選択します。
メッシュタグを使用すると、リンクタイプ(MPLSとインターネット)が異なっていても、2つのWANリンクを接続できます。
例えば、テナントにサイトAとサイトBの2つのサイトがあるとします。サイトAには4つのWANリンク(WAN0~WAN3)があり、サイトBには3つのWANリンク(WAN0~WAN2)があります。サイト A の WAN0 とサイト B の WAN0 は MPLS(事前定義済みのメッシュ タグ)に、サイト B のサイト A と WAN1 の WAN1 はインターネット(事前定義済みのメッシュ タグ)に関連付けられています。
トンネルは、サイト A の WAN0 とサイト B の WAN0 の間、およびサイト A の WAN1 とサイト B の WAN1 の間で、同じ定義済みメッシュ タグに関連付けられているため、確立されます。
- ブランチ サイトでは、メッシュ タグを最大 3 つの WAN リンクに関連付けることができます。エンタープライズハブまたはデュアルCPEサイトでは、メッシュタグを4つのWANリンクすべてに関連付けることができます。
- WANリンクでは、 冗長スパースモードを除き、1組のサイト間に1つのサイト間トンネルのみが形成されます。
図 1 では、サイト 1 とサイト 2(WAN0 から WAN0、WAN1 から WAN1)の間に 2 つのトンネルが形成されています。これは、一致するメッシュ タグ(WAN0 リンクのゴールドと WAN1 リンクのシルバー)が原因です。
リージョンベースのメッシュ作成
エンタープライズハブサイトはWANリンクごとに複数のメッシュタグをサポートしており、エンタープライズハブは地域ベースのフルメッシュなどのユースケースをサポートできます。

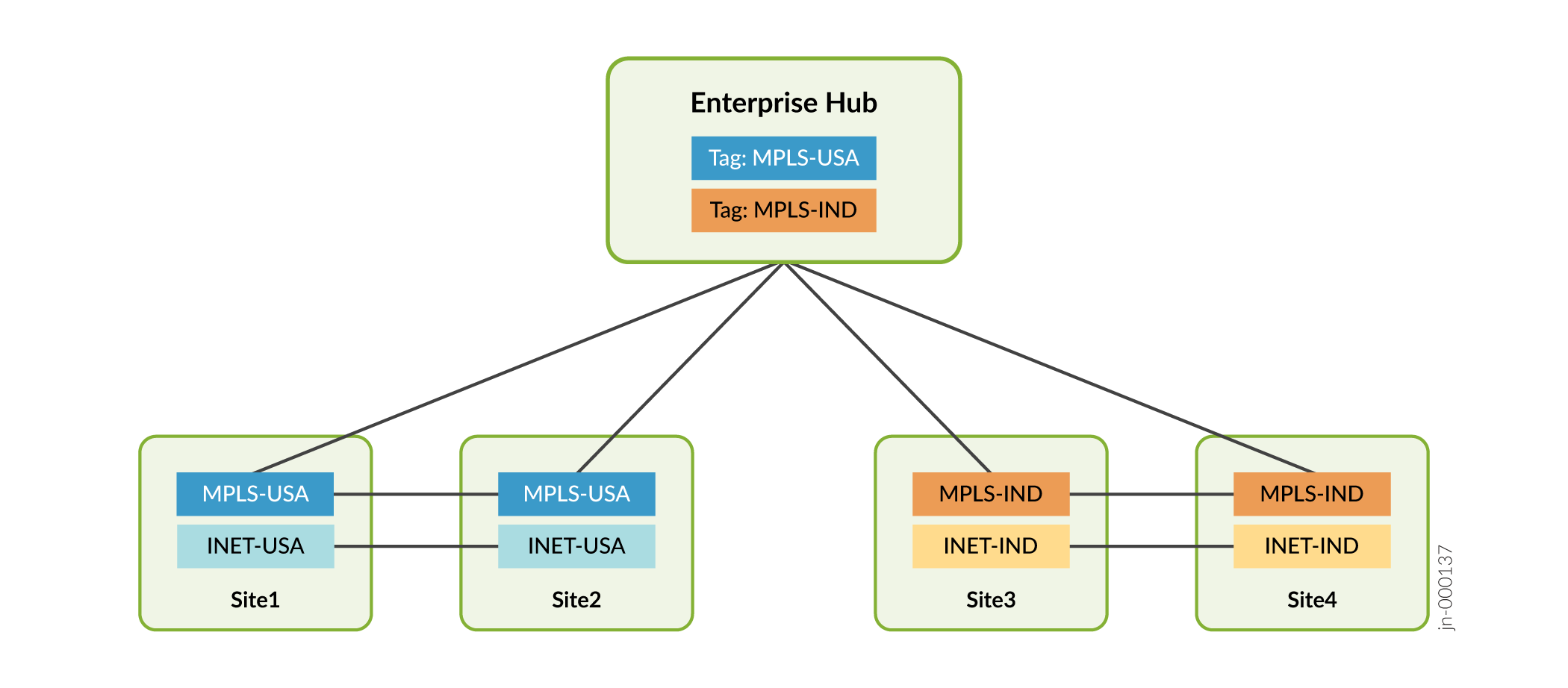

図 2 では、サイト 1 とサイト 2 は米国リージョンで、サイト 3 とサイト 4 は IND リージョンにあります。同じリージョンのサイト間にサイトツーサイトトンネルが作成されていますが、エンタープライズハブには、米国地域の2つのサイトと IND地域の2つのサイトの4つのサイトすべてでトンネルがあります。
WANリンクに複数のメッシュタグが存在する場合、トンネルを作成するのに一致するメッシュタグは1つだけ必要です。
WANリンク全体のトンネルの動的ロードバランシング
複数のWANリンクに同じメッシュタグがある場合、CSOはWANリンクの1つをサイトツーサイトトンネルに動的に割り当て、トンネルがWANリンク全体で負荷分散されるようにします。

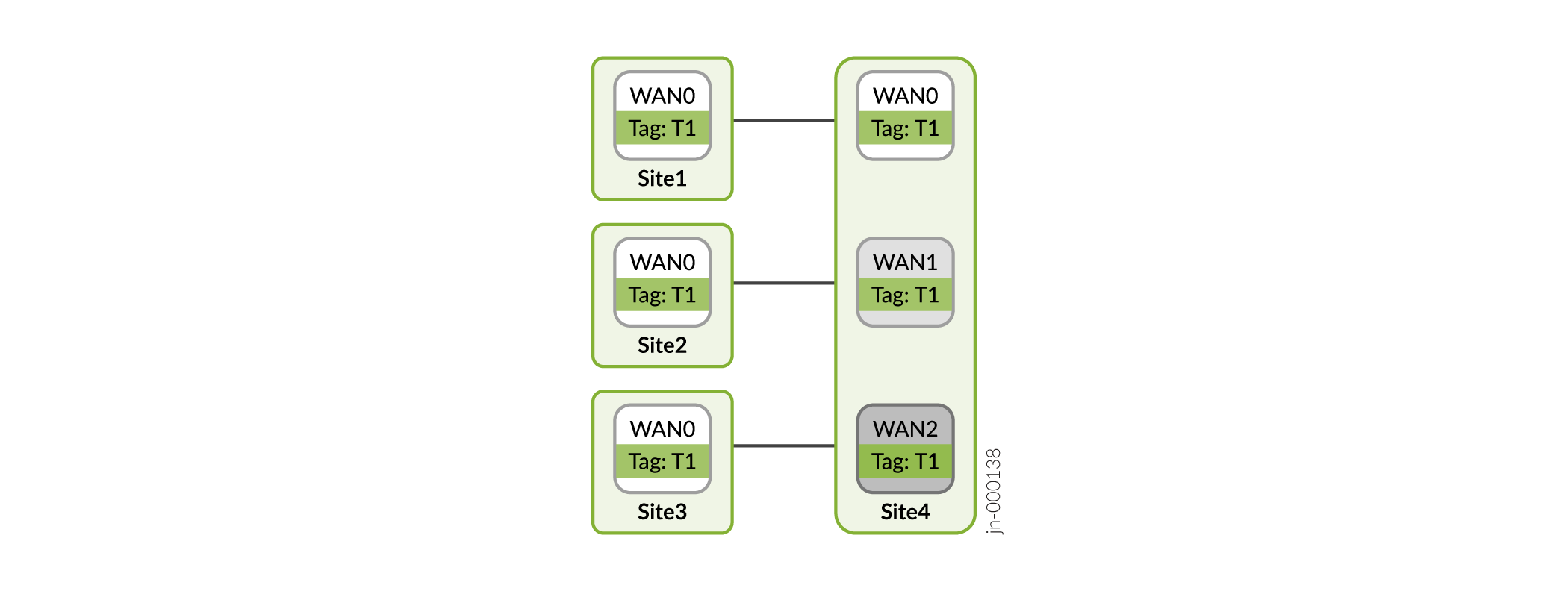

図 3 では、サイト 1、サイト 2、サイト 3 はそれぞれ 1 つの WAN リンクを持っています。サイト4には3つのWANリンクがありますすべてのサイトに同じメッシュタグがあります。CSOは、サイト1、サイト2、およびサイト3のWAN0からのトンネルを、サイト4のWAN0、WAN1、WAN2に接続します。そのため、サイト4のWANリンクがダウンしたとしても、他のトンネルは機能し続けます。
の動的ロード バランシング
冗長スパース モード
デフォルトでは、CSOはスパースモードでサイト間トンネルを作成します。つまり、サイト上の1つのWANリンクが、一致するメッシュタグに基づいて別のサイトの単一のWANリンク(1:1)に接続されます。

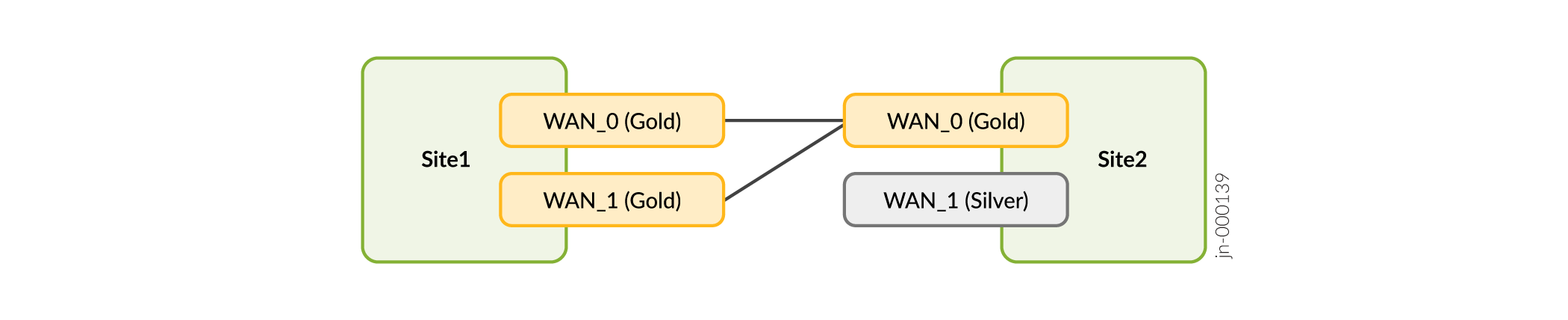

ただし、特定の条件が満たされた場合、CSOは冗長スパースモードでサイトを接続します。冗長スパース モードでは、CSO は 1 つのサイトの 2 つの WAN リンクを別のサイトの 1 つの WAN リンク(2:1)に接続します。冗長スパース モードは、以下の条件が満たされた場合に有効になります。
- 冗長なスパース リンクが追加されない限り、サイト間のトンネルは 1 つだけ可能です。
- 冗長スパースリンクは、一致するメッシュタグをスパースリンクと共有します。
- 冗長スパース リンクとして追加される WAN リンクは、両方のサイトのバックアップ リンクまたはプライマリ リンクである必要があります。あるサイトのバックアップ リンクは、もう一方のサイトのプライマリ リンクに接続されません。
