Junos OS Apstraフローコンフィグレットをインポートする
コンフィグレットをインポートする
標準のJunos OS sFlowコントローラが製品に付属しています。このデフォルトコンフィグレットのクローンを作成し、必要に応じて変更してから、Apstra GUIからブループリントにインポートします(
例:Junos OS Apstraフローコンフィグレットを参照)。
フローデータコンフィグレットをApstraにインポートするには、以下を行います。
- Apstra GUIの左側のナビゲーションメニューから、[Blueprints > Analytics > Staged]に移動します。[Catalog] タブで [Configlets] を選択し、[Import Configlet] をクリックします。

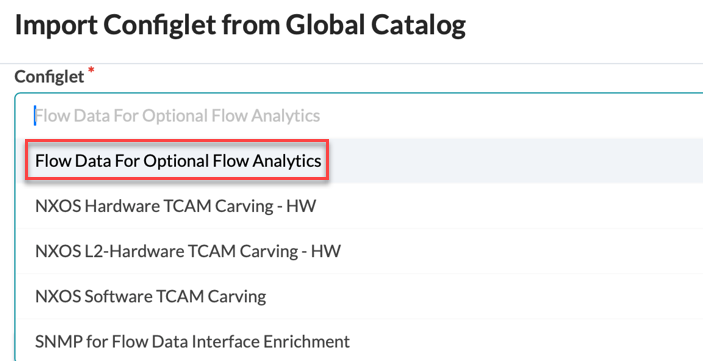

- [Configlet] ドロップダウンメニューから、[Flow Data for Optional Flow Analytics] を選択します。
コンフィグレットを適用するデバイスを選択し、[ コンフィグレットのインポート(Import Configlet)] をクリックします。

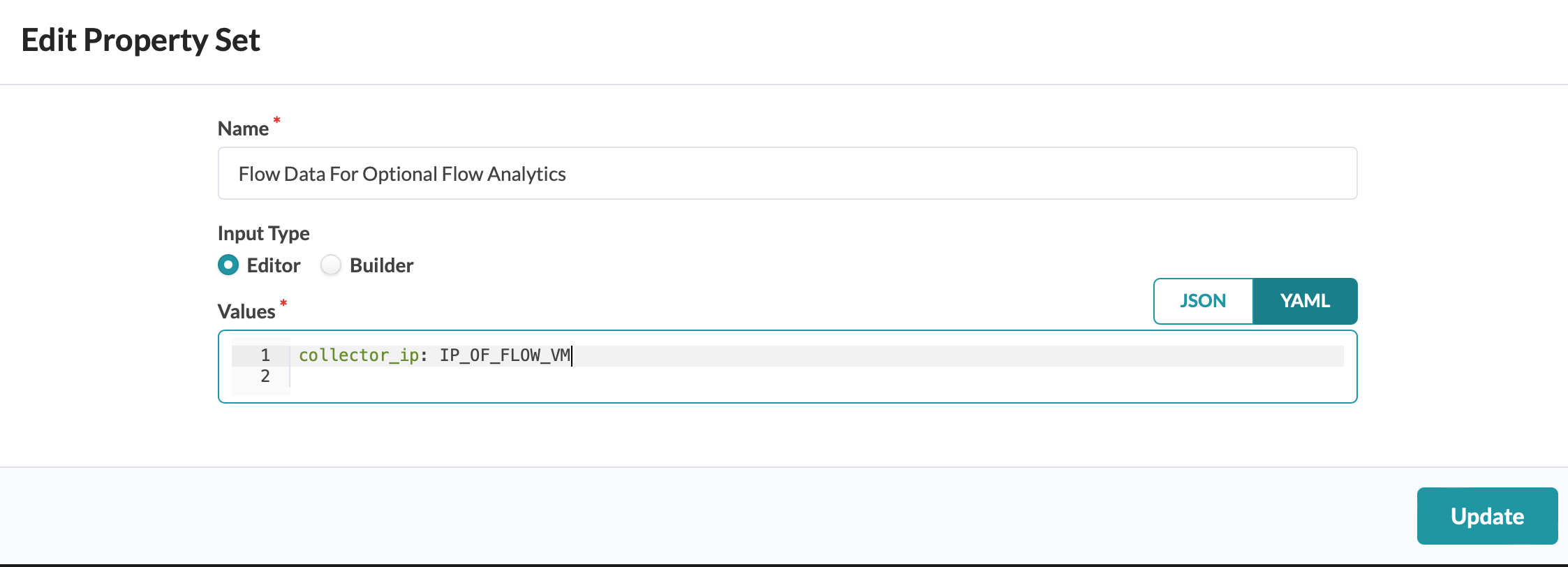

- プロパティ セットを編集してフロー データ VM のコレクター IP アドレスを追加し、[更新] をクリックします。

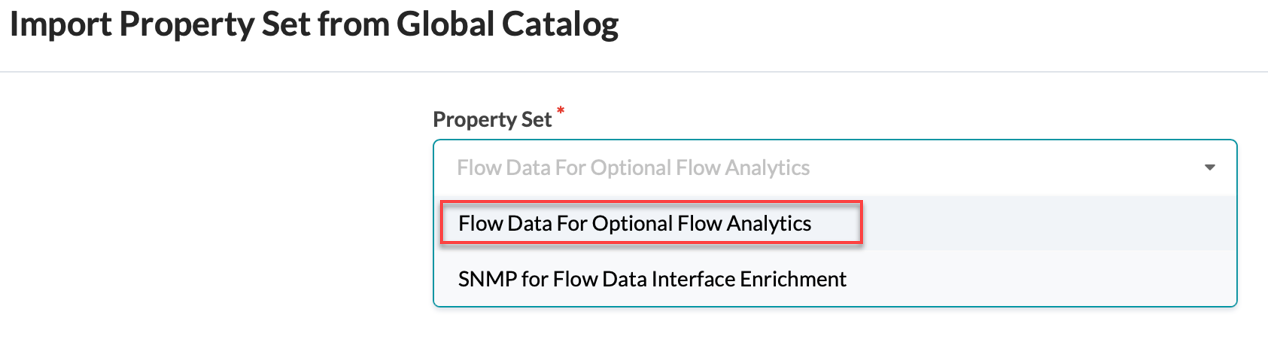

- [Property Set (プロパティセット)] で、[Flow Data For Optional Flow Analytics (オプションのフロー分析のフローデータ)] を選択し、[Import Property Set (プロパティセットのインポート)] をクリックします。
よく出来ました！これで、Apstra Flow Dataのインストールが完了しました。次に、「
Apstraフローダッシュボードの起動」に進みます。
例:Junos OS Apstraフローコンフィグレット
次の例は、Apstraフローに付属するJunos OS Apstraフローコンフィグレットを示しています。
このコンフィグレットには、管理 Junos RPF インターフェイス上でフロー トラフィックをルーティングするためのスタティック ルーティング オプションが含まれています。また、sFlowのポーリングとサンプリング間隔、コレクターのIPアドレス、UDPポート、およびデータを収集するインターフェイスを指定することもできます。
routing-options {
static {
route 10.28.36.6/32 next-table mgmt_junos.inet.0;
}
}
protocols {
sflow {
polling-interval 10;
sample-rate {
ingress 1024;
egress 1024;
}
source-ip 10.28.36.12;
collector 10.28.36.6 {
udp-port 6343;
}
interfaces ge-0/0/0;
interfaces ge-0/0/1;
interfaces ge-0/0/2;
}
}
}
インターフェイス名エンリッチメントのためのSNMPの設定
インターフェイスインデックスの上にxe-0/0/1などの実際のインターフェイス名を表示する場合、ApstraフローはSNMPを使用してデバイスにクエリーを実行する必要があります。このプロセスは、このタイプのエンリッチメントに必要です。
SNMP を設定するには、以下のステップを実行します。
- Apstra GUIの左側のナビゲーションメニューから[Blueprints]に移動し、更新するブループリントを選択します。
「 ステージングされた>カタログ 」タブに移動し 、「コンフィグレット」を選択して、「 コンフィグレットのインポート」をクリックします。

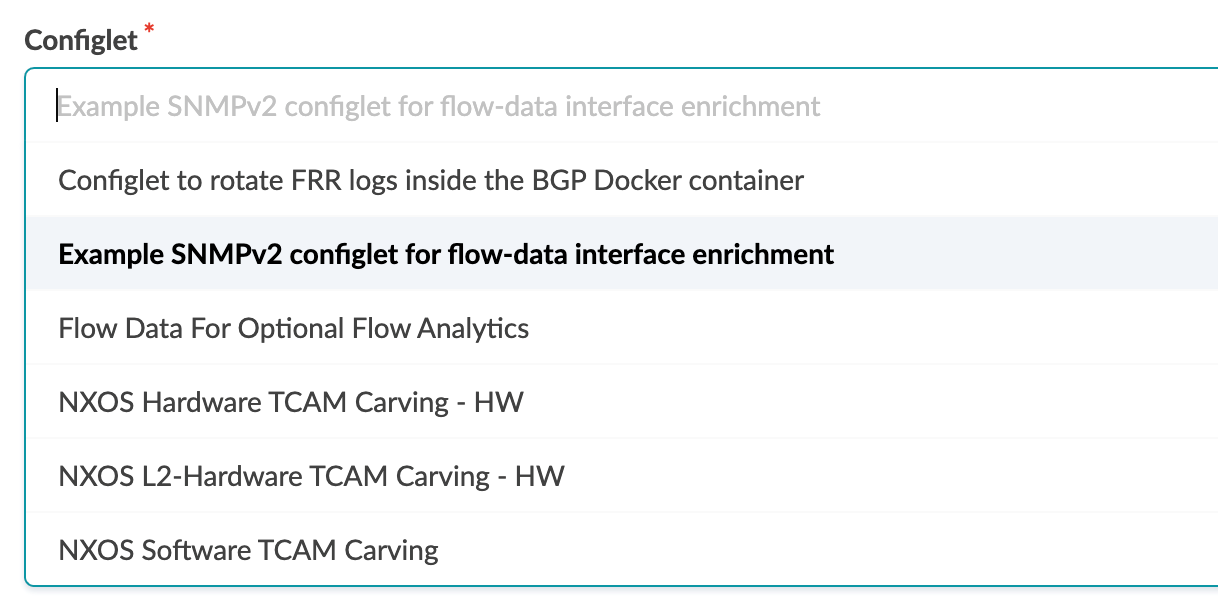

- グローバル カタログから、フローデータ インターフェイス エンリッチメントのための SNMPv2 コンフィグレットの例を選択します。
コンフィグレットを適用するデバイスを選択し、[ コンフィグレットのインポート(Import Configlet)] をクリックします。 - インポートするプロパティセットを選択します。

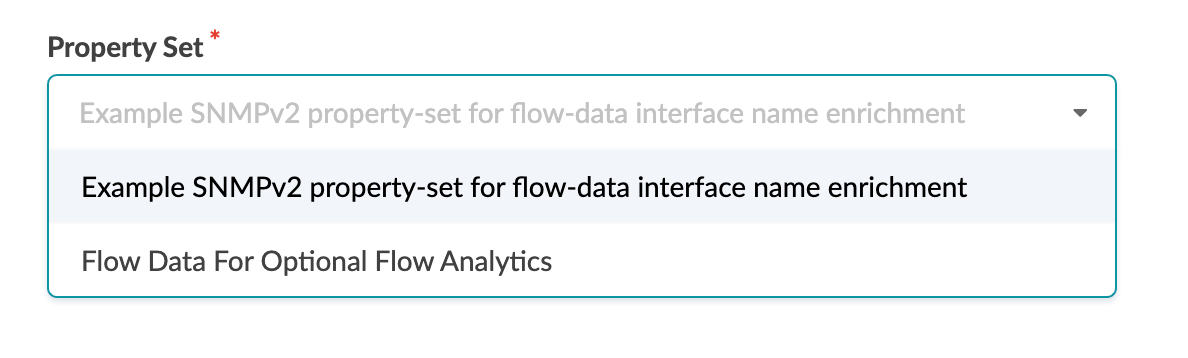

[Property Set] で [ Example SNMPv2 property-set for flow-data interface name enrichment] を選択し、[ Import Property Set] をクリックします。

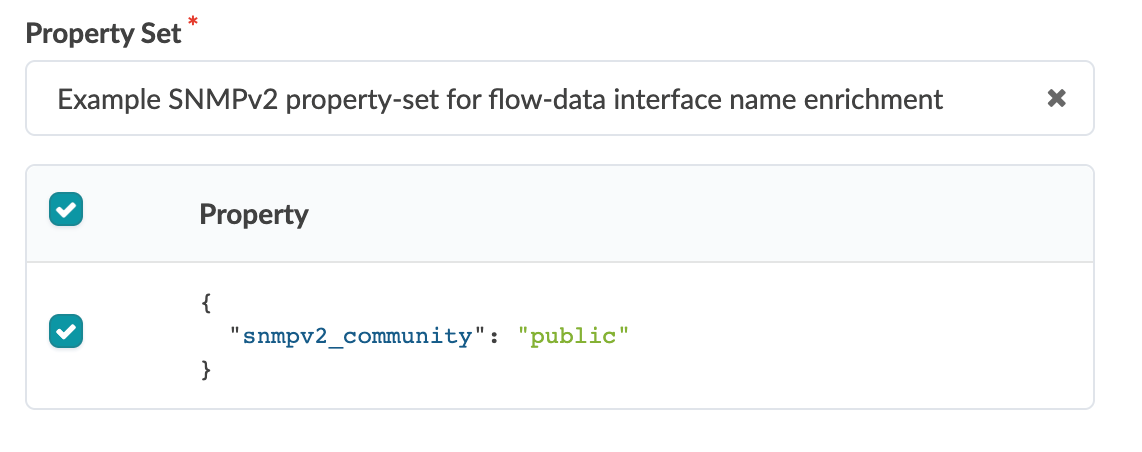

- プロパティ セットを編集します。
SNMP 設定のコミュニティ文字列を追加し、[ Update] をクリックします。
