SSR1400ファンのメンテナンス

概要 SSR1400のメンテナンスには、ファンの取り外しと取り付けが含まれます。

SSR1400には、シャーシの背面に4つの独立した現場交換可能なファン(部品番号:JNP-FAN-SSRHE)が取り付けられています。

各ファンは、ホットリムーブおよびホットインサート可能な現場交換可能ユニット(FRU)であり、アプライアンスの実行中にファンの取り外しと交換を行うことができます。アプライアンスの電源を切ったり、その機能を中断したりすることなく、ファンを取り外して交換できます。

次の部品とツールが使用可能であることを確認します。

  • 静電放電(ESD)接地ストラップ

  • 交換用ファン

  • プラス (+) ドライバー、番号 1 または 2(オプション)、非脱落型ネジ用

SSR1400からのファンの取り外し

注意：

交換用ファンを用意していない限り、ファンを取り外さないでください。

SSR1400ファンを取り外すには:

  1. ESD 接地ストラップの一端を手首に巻き付けて固定し、ストラップのもう一方の端をシャーシの ESD ポイントの 1 つに接続します。
  2. プラスドライバーで、または親指と人差し指でネジを緩めて、非脱落型ネジを緩めます。
  3. 非脱落型ネジをつかみ、ファンをシャーシから完全に引き出します。図1を参照してください。
    図1:SSR1400ファン Remove an SSR1400 Fanの取り外し
  4. 扇風機を帯電防止袋に入れるか、平らで安定した面に置いた静電気防止マットの上に置きます。
    注意：

    シャーシの過熱を防ぐため、ただちにファンを交換してください。

SSR1400にファンを取り付けます

SSR1400ファンを取り付けるには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に巻き付けて固定し、ストラップのもう一方の端をシャーシの ESD ポイントの 1 つに接続します。
  2. ファンの底面をファン スロットの底面に合わせます。
  3. ファンの下端をスロットに収め、ファンを所定の位置にスライドさせて完全に装着します。
  4. 非脱落型ネジを指で締めるまで締めます。図2を参照してください。

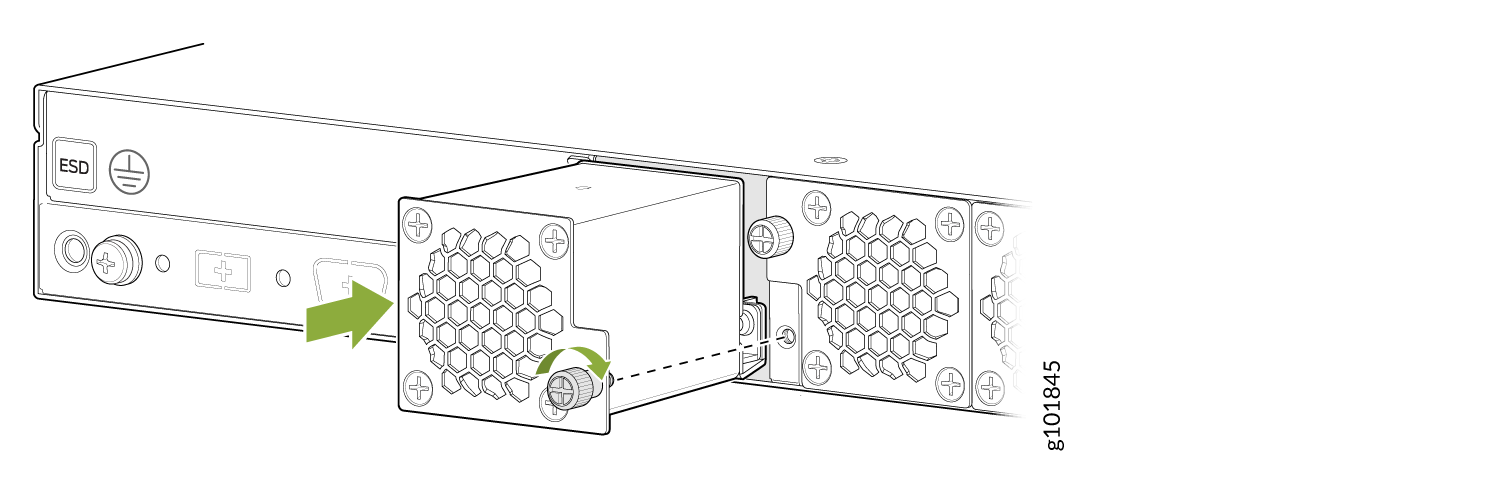

図2:SSR1400ファン Install an SSR1400 Fanの取り付け
