SSR1300ファンのメンテナンス

概要 SSR1300のメンテナンスには、ファンの取り外しと取り付けが含まれます。

SSR1300には、シャーシの背面に4つの独立した現場交換可能なファン(部品番号:JNP-FAN-SSRHE)が取り付けられています。

各ファンは、ホットリムーブおよびホットインサート可能な現場交換可能ユニット(FRU)であり、アプライアンスの実行中にファンの取り外しと交換を行うことができます。アプライアンスの電源を切ったり、その機能を中断したりすることなく、ファンを取り外して交換できます。

SSR1300からのファンの取り外し

ファンを取り外す前に、次の手順を実行します。

  • ESDによる損傷を防ぐ方法を確実に理解しておいてください。

  • 次の部品とツールが使用可能であることを確認します。

    • 静電放電(ESD)接地ストラップ

    • 交換用ファン

    • プラス (+) ドライバー、番号 1 または 2(オプション)、非脱落型ネジ用

注意：

交換用ファンを用意していない限り、ファンを取り外さないでください。

SSR1300ファンを取り外すには、次の手順を実行します。

  1. ESD 接地ストラップの一端を手首に巻き付けて固定し、ストラップのもう一方の端をシャーシの ESD ポイントの 1 つに接続します。
  2. プラスドライバーで、または親指と人差し指でネジを緩めて、非脱落型ネジを緩めます。
  3. 非脱落型ネジをつかみ、ファンをシャーシから完全に引き出します。図1を参照してください。

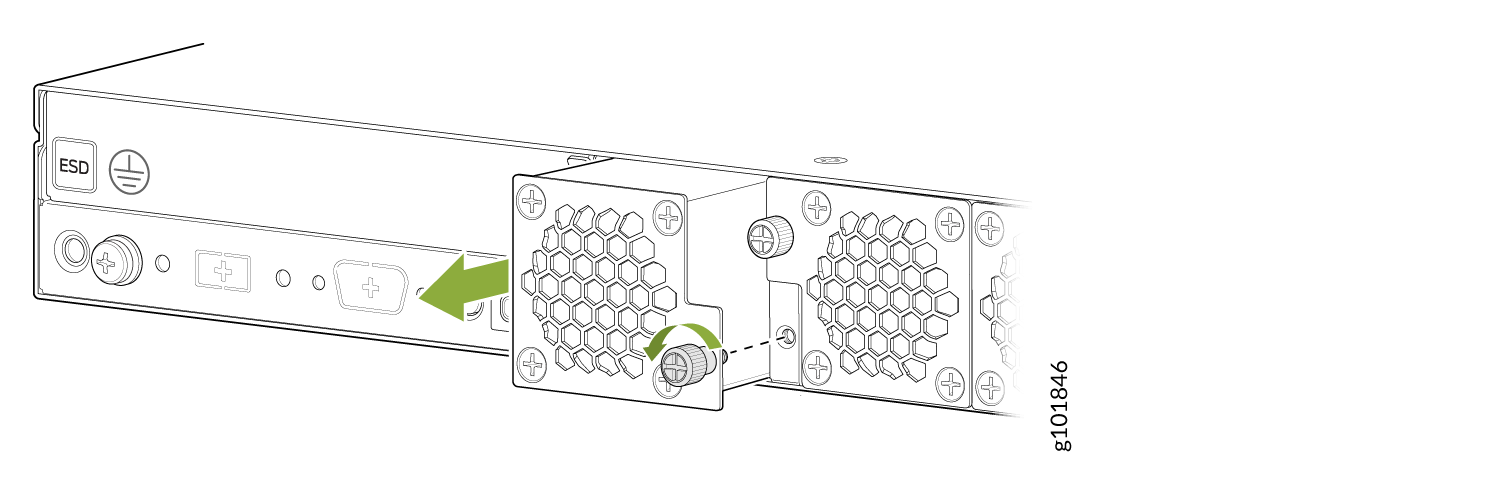

    図1:SSR1300ファン Remove an SSR1300 Fanの取り外し
  4. 扇風機を帯電防止袋に入れるか、平らで安定した面に置いた静電気防止マットの上に置きます。
    注意：

    シャーシの過熱を防ぐため、ただちにファンを交換してください。

SSR1300にファンを取り付けます

ファンの取り付けを開始する前に、次の手順を実行します。

  • ESDによる損傷を防ぐ方法を確実に理解しておいてください。

  • 次の部品とツールが使用可能であることを確認します。

    • 静電放電(ESD)接地ストラップ

    • プラス (+) ドライバー、番号 1 または 2(オプション)、非脱落型ネジ用

    • 交換用ファン

SSR1300ファンを取り付けるには:

  1. ESD 接地ストラップの一端を手首に巻き付けて固定し、ストラップのもう一方の端をシャーシの ESD ポイントの 1 つに接続します。
  2. ファンの底 面をファン スロットの底面に合わせます。
  3. ファン の下端をスロットに収め、ファンを所定の位置にスライドさせて完全に装着します。
  4. 非脱落型ネジを指で締めるまで締めます。図2を参照してください。
図2:SSR1300ファン Install an SSR1300 Fanの取り付け
