SSR1200電源メンテナンス

概要 SSR1200アプライアンスのメンテナンスには、電源装置の交換が含まれます。交換には、障害が発生した電源装置の取り外しと、機能している電源装置の取り付けが含まれます。

SSR1200の AC 電源機構の交換

2 つの AC 電源(部品番号:SSR1200-AC-PS)は、SSR1200アプライアンスの背面パネルに取り付けられているホットリムーブおよびホットインサート可能な現場交換可能ユニット(FRU)です。SSR1200の電源を切ったり、SSR1200機能を中断したりすることなく、取り外したり交換したりできます。

次の部品とツールが使用可能であることを確認します。

  • ESD接地ストラップ

  • 帯電防止袋または帯電防止マット

  • 交換用 AC 電源

SSR1200からの AC 電源装置の取り外し

アプライアンスから電源装置を取り外すには:

  1. AC電源コンセント に電源スイッチがある場合は、オフ(0)の位置に設定し、電源コンセントに接続されている電源コードを引き出します。
  2. 帯電防止 袋または帯電防止マットを平らで安定した面に置きます。
  3. 手首に静電放電(ESD)接地ストラップを取り付け、シャーシの静電気防止ポイントに接続します。
  4. 電源コード 固定具を引き上げ、電源モジュールの前面プレートから電源コードを取り外します。
  5. イジェクトレバーを右方向にスライドさせて(図1を参照)、電源装置を取り外します。
  6. 電源装置のハンドルをつかみ、しっかりと引いて電源装置をシャーシから半分まで引き出します。
  7. 片手を電源装置の下に添えて支え、シャーシから完全に引き出します。電源コンポーネント、ピン、リード、またははんだ接続に触れないように注意してください。

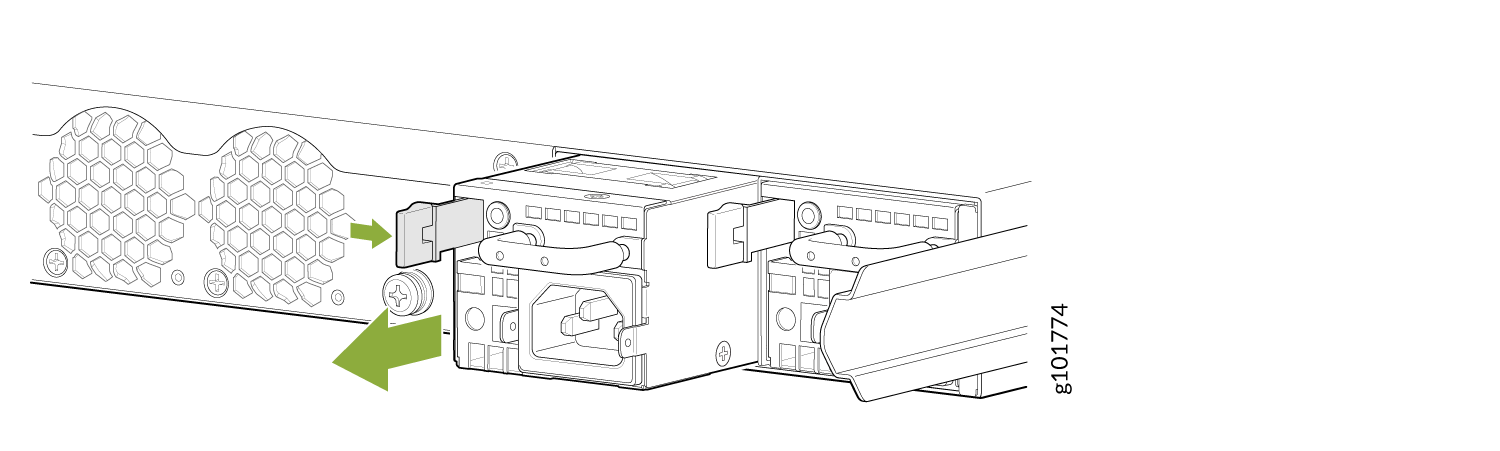

    図1:AC電源装置 Removing an AC Power Supplyの取り外し
  8. 電源アダプターを帯電防止袋に入れるか、平らで安定した面に置かれた静電気防止マットの上に置きます。

SSR1200への AC 電源の取り付け

AC 電源を取り付けるには、次の手順を実行します。

  1. ESD接地ストラップを 手首に取り付け、ストラップをシャーシのESDポイントに接続します。
  2. 電源スロットにカバーパネルがある場合は、カバーパネルを取り外します。後で使用するためにカバーパネルを保管してください。
  3. 電源 のピン、リード線、またははんだ接続に触れないように注意して、電源をバッグから取り出します。
  4. 両手で電源モジュールをSSR1200背面パネルの電源スロットに置き、完全に装着されてイジェクト レバーが所定の位置に収まるまでスライドさせます。電源装置がシャーシに完全に装着されると、はっきりとしたカチッという音がします。

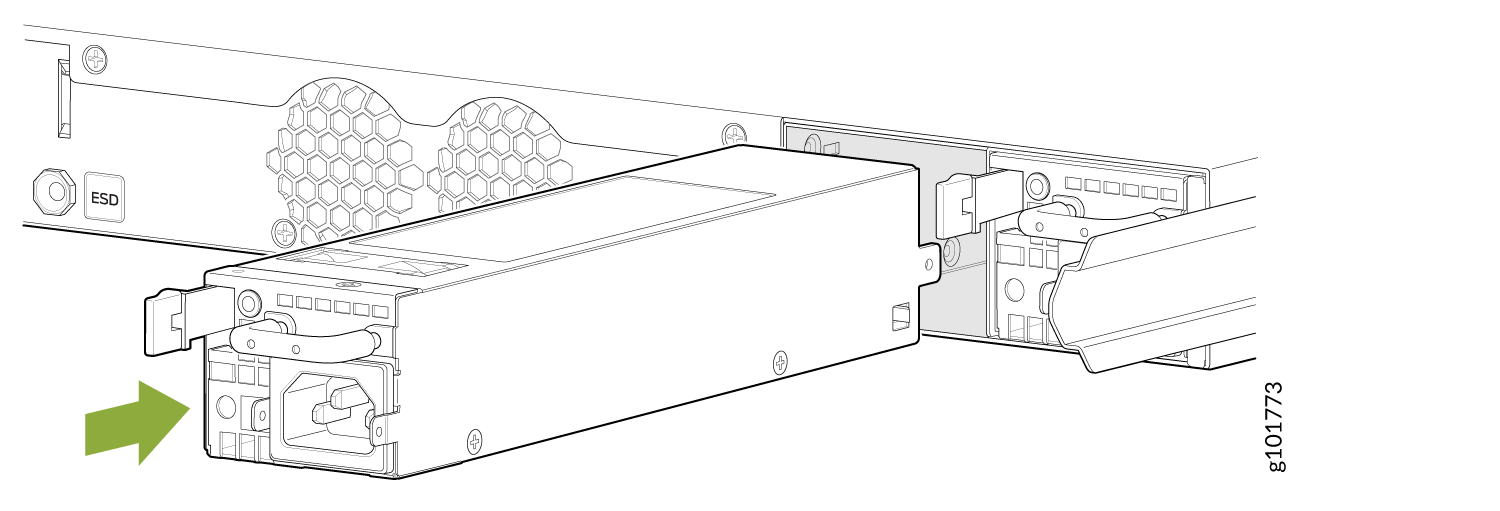

    図2:AC電源の Installing an AC Power Supply取り付け
  5. 電源コードを接続します(SSR1200を電源に接続するを参照)。
