項目一覧


SRX5600を開梱する

SRX5600ファイアウォールの開梱に必要なツールと部品

ファイアウォールを解凍してインストールの準備をするには、次のツールが必要です。

  • プラス(+)ねじ回し、No.2

  • 1/2インチまたは13 mmのオープンエンドレンチまたはソケットレンチを使用して、輸送用パレットからブラケットボルトを取り外します

  • コンポーネントが使用していないスロットを覆うブランクパネル

SRX5600ファイアウォールを導入する

ファイアウォールは木箱に入れて出荷されます。木枠の底面には木製のパレットが置かれています。デバイスのシャーシは、このパレットにボルトで固定されています。入門ガイドと段ボール製のアクセサリーボックスも輸送用クレートに含まれています。

輸送用コンテナのサイズは33.5インチです。(85.1 cm)高さ、28インチ(71.1 cm)幅、26インチ(66.0cm)奥行き。デバイスとアクセサリを含むコンテナの総重量は、70 kg(153 ポンド)から159.2 kg(351 ポンド)の範囲です。

手記：

デバイスは、輸送用クレート内で最大限に保護されています。インストールを開始する準備が整うまで、開梱しないでください。

デバイスを開梱するには、次の手順に従います( 図1を参照)。

  1. 輸送用クレートは、設置場所のできるだけ近くの、シャーシからコンポーネントを取り外すのに十分なスペースがあるステージングエリアに移動します。シャーシがパレットにボルトで固定されている間は、フォークリフトまたはパレットジャッキを使用して移動できます。
  2. 矢印が上を向くように輸送用クレートを配置します。
  3. 輸送用クレートのラッチをすべて開きます。
  4. 輸送用クレートカバーの前面ドアを取り外し、脇に置きます。
  5. 残りの輸送用クレートカバーをスライドさせてパレットから外します。
  6. デバイスの上部を覆っている発泡スチロールを取り除きます。
  7. アクセサリボックスとSRX5600ファイアウォール入門ガイドを取り外します。
  8. 受け取ったSRX5600ファイアウォール部品の確認の説明に従って、受け取った部品を確認します。
  9. パレットに取り付けられている蒸気腐食防止剤(VCI)パックを、VCIパックを壊さないように注意しながら取り外します。
  10. シャーシをパレットに固定しているブラケットを取り外すには、1/2インチソケットレンチとNo.2プラスドライバを使用して、ブラケットからボルトとネジを外します。
  11. ブラケットとボルトはアクセサリボックス内に保管してください。
  12. 輸送用クレートカバー、パレット、梱包材は、後でデバイスを移動または輸送する必要がある場合に備えて保管しておいてください。

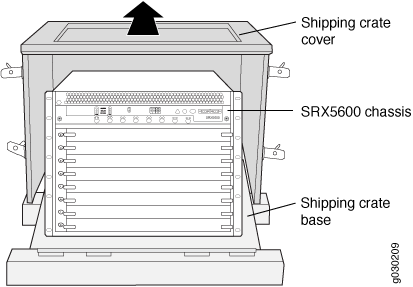

    図1:輸送用クレートSRX5600 chassis in a shipping crate with labeled components: cover, chassis, and base. An arrow shows cover removal for chassis access.の中身

受信したSRX5600ファイアウォールパーツの確認

パッキングリストは各出荷に含まれています。貨物の部品を梱包リストの品目と照合します。パッキングリストには、注文の各部品の部品番号と説明が明記されています。

不足している部品がある場合は、カスタマーサービス担当者に連絡してください。

フル構成のファイアウォールには、 表 1 に示すコンポーネントがインストールされたシャーシと、 表 2 に示す部品が含まれるアクセサリ キット ボックスが含まれています。デバイスに同梱される部品は、注文した構成によって異なる場合があります。

表 1: 完全に構成されたファイアウォールのパーツ リスト

コンポーネント

量

ミッドプレーン、クラフト インターフェイス、ラックマウント ブラケットを含むシャーシ

1

IOC、フレックスIOC、MPC

最大 5

SPC

最大 5

ルーティング エンジン

1 または 2

SCB

1 または 2

電源

最大 4

ファントレイ

1

エアフィルター

1

エアフィルタートレイ

1

ご利用開始ガイド

1

小型取り付けシェルフ

1

コンポーネントが取り付けられていないスロット用のブランクパネル

コンポーネントが占有していないスロットごとに 1 つのブランクパネル
表2:アクセサリキットボックスパーツリスト

部分

量

シャーシと小型シェルフを取り付けるためのネジ

22

接地ケーブルを接続するためのネジ(1/4-20ネジ、長さ1/2インチ)

2

接地ケーブル接続用スプリットワッシャー

2

DC 電源端子ラグ、6 AWG

8

ケーブル マネージャー ブラケット

2

端子台プラグ、3極、5.08 mm間隔、12A、デバイスアラームを接続用

2

720-029106 Assy、CBL、光ファイバー、デュプレックス、LC/LC、マルチモード、3m、UL94V-0

2

740-011613 SFP、GbE、850 nm、550 mリーチ、SX、DDM、-10°C〜85°Cの温度

2

ラベル、付属品の内容、SRX5600

1

Junos OS搭載USBフラッシュドライブ

1

手記：

2025 年 9 月以降に出荷されるハードウェア デバイス パッケージには、起動可能な USB ドライブが含まれていない場合があります。デバイス パッケージに起動可能な USB ドライブが含まれていない場合は、「 起動可能な USB からのアップグレード/ダウングレードのベスト プラクティス」に記載されている手順に従って、起動可能な USB ドライブを作成することをお勧めします。

USBドライブは、市販のソースから入手できます。USBドライブには次のものが必要です。

  • 最低 16 GB のストレージ容量

  • キー付きブートパーティションなどのセキュリティ機能はありません

最初のドキュメントを読む

1

T1接続の宣誓供述書

1

ジュニパーネットワークス製品保証

1

エンドユーザー使用許諾契約書

1

ドキュメントスリーブ

1

3インチx 5インチピンクのバッグ

2

9インチx 12インチピンクの袋, ESD

2

アクセサリボックス、19インチx 12インチx 3インチ

1

イーサネットケーブル、RJ-45/RJ-45、4ペアより線UTP、カテゴリー5E、15フィート

1

ケーブル付きESDリストストラップ

1
手記：

コンソール ケーブルは、デバイス パッケージに含まれなくなりました。コンソール ケーブルとアダプターがデバイス パッケージに含まれていない場合、または別のタイプのアダプターが必要な場合は、以下を個別に注文できます。

  • RJ-45 to DB-9 アダプタ(JNP-CBL-RJ45-DB9)

  • RJ-45 - USB-A アダプタ(JNP-CBL-RJ45-USBA)

  • RJ-45 - USB-C アダプター(JNP-CBL-RJ45-USBC)

RJ-45 - USB-A または RJ-45 - USB-C アダプターを使用する場合は、PC に X64 (64 ビット) 仮想 COM ポート (VCP) ドライバーがインストールされている必要があります。ドライバをダウンロードするには 、https://ftdichip.com/drivers/vcp-drivers/ を参照してください。
