SRX5400サイトのガイドラインと要件 |ジュニパーネットワークス

SRX5400ファイアウォールの環境仕様

表 1 に、通常のファイアウォール動作に必要な環境仕様を示します。さらに、サイトはできるだけほこりがない必要があります。

表 1: ファイアウォールの環境仕様
説明	値
標高	3,048 m(10,000 フィート)までパフォーマンスの低下なし
相対湿度	5%〜90%の相対湿度範囲で通常の動作が保証され、結露しないこと
温度	32°F(0°C)から104°F(40°C)の温度範囲で通常の動作が保証されています輸送用コンテナ内の非動作時保管温度:–40°F(–40°C)から158°F(70°C)
地震	Telcordia Technologies ゾーン 4 地震環境の要件に準拠
最大熱出力	AC電源:8065 BTU/時(2365 W) DC電源:7325 BTU/時(2148 W)

メモ：

ファイアウォールは、米国電気工事規程(ANSI/NFPA 70)の第110-16、110-17、110-18条に従って、専用の機器室や機器クローゼットなどの制限された場所にのみ設置してください。

デバイスを効率的に運用するには、適切なサイト計画とメンテナンスが必要です。また、機器、ラックまたはキャビネット、およびワイヤリングクローゼットの適切なレイアウトも必要です。

デバイスに適した動作環境を計画および作成し、環境に起因する機器の障害を防止するには:

シャーシの周囲に、ほこりや金属フレークなどの導電性物質が入らないようにしてください。
所定のエアフローガイドラインに従って、冷却システムが正しく機能していることを確認します。他の機器からの排気がデバイスの吸気口に吹き込まないようにしてください。
機器の損傷を防ぐために、所定の静電気放電(ESD)防止手順に従ってください。静電気が放電すると、時間の経過とともにコンポーネントが完全にまたは断続的に故障する可能性があります。
許可された担当者のみがデバイスにアクセスできるように、デバイスを安全な場所に設置してください。

表2 に、取り付け場所での電気配線を計画する際に検討すべき要素を示しています。

警告：

適切に接地およびシールドされた環境を用意し、電気サージ抑制デバイスを使用する必要があります。

AvertissementVous devez établir un environnement protégé et convenablement mis à la terre et utiliser des dispositifs de parasurtension.

表2:取り付け場所の電気配線に関するガイドライン
取り付け場所での電気配線の要素	ガイドライン
信号の制限事項	取付場所で次の問題のいずれかが発生した場合、電気サージの抑制とシールドの専門家に相談してください。不適切に取り付けられたワイヤーを原因とするRFI(無線周波妨害)が発生した。推奨距離を超えているワイヤーや、建物の間を通っているワイヤーが落雷によって損傷した。雷によって発生したEMP(電磁パルス)が非シールドコンダクターと電子機器に損傷を与えた。
無線周波妨害	取付場所の配線におけるRFIの発生を抑制または解消するには、次のことを行います。接地線が適切に配置されたツイストペアケーブルを使用します。どうしても推奨距離を超える必要がある場合、可能ならば、データ信号ごとに、接地線を1本備えた高品質なツイストペアケーブルを使用します。
電磁適合性	取り付け場所がEMC(電磁適合性)の問題の影響を受けやすい場合、特に雷や無線送信機の影響を受けやすい場合は、専門家に助言を求めてください。強力なEMI(電磁妨害)源は、以下を引き起こす可能性があります。デバイス内の信号ドライバーとレシーバーの破壊回線経由で機器に対して発生した電力サージの結果としての電気的障害。

設置場所を計画するときは、ラックの周囲に十分なスペースを確保する必要があります( 図1を参照)。

冷却システムが適切に機能するためには、シャーシ周囲の空気の流れが妨げられないようにする必要があります。少なくとも8インチを許可します。(20.32 cm)側面冷却デバイス間の側面クリアランス。5.5インチを許可します。(13.97 cm)シャーシの側面と壁面などの非発熱面の間。
通気を確保するために、電源装置の後ろに最低3インチのスペースを確保する必要があります。
サービス担当者がハードウェアコンポーネントの取り外しと取り付けを行うには、ファイアウォールの前面と背面に十分なスペースを確保する必要があります。少なくとも24インチ。デバイスの前面と背面の両方に(61 cm)が必要です。NEBS GR-63 では、少なくとも 30 インチを許可することを推奨します。(76.2 cm)ファイアウォールの前にあります。

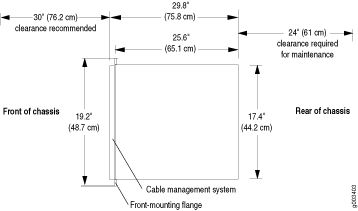

図1:シャーシの寸法とクリアランス要件 Chassis Dimensions and Clearance Requirements
