SRX400ファイアウォール シャーシLED
このトピックでは、 SRX400ファイアウォール上のシャーシとポートのステータスLEDについて説明します。
SRX400ファイアウォールのLEDは、デバイスとそのコンポーネントのステータスを示します。LEDをトラブルシューティングに使用することもできます。
シャーシステータスLED
システムLEDは、ファイアウォールのフロントパネルに配置されたマルチカラーLEDです。ファイアウォールステータスの概要を示します。
| コンポーネント | LED | カラー | 説明 |
|---|---|---|---|
|
システムLED |
ステータス |
マルチカラー |
緑に点灯:デバイスは正常に動作しています。 |
|
オレンジ:デバイスが起動しています。 |
|||
|
紫: 軽微なアラーム |
|||
|
赤:主要なアラーム |
|||
|
オフ:デバイスがシャットダウンしました。 |

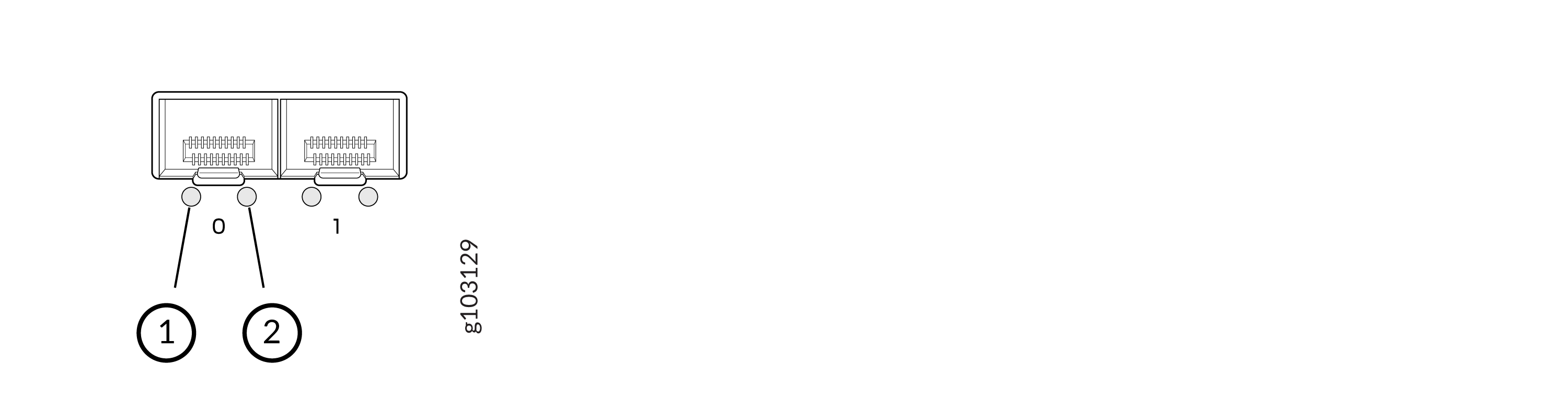

SFPネットワークポートステータスLED
| 吹き出し | LED | 色と状態 | 説明 |
|---|---|---|---|
|
1 |
リンクアクティビティ |
緑色の点滅 |
ポートとリンクがアクティブで、リンクアクティビティがあります。 |
|
着実に輝く |
ポートとリンクはアクティブですが、リンクアクティビティはありません。 |
||
|
消灯 |
ポートは非アクティブです。 |
||
|
2 |
ポート速度 |
緑色の点滅 |
1000 Mbps(1秒あたり1回点滅) |
|
消灯 |
ポートは非アクティブです。 |

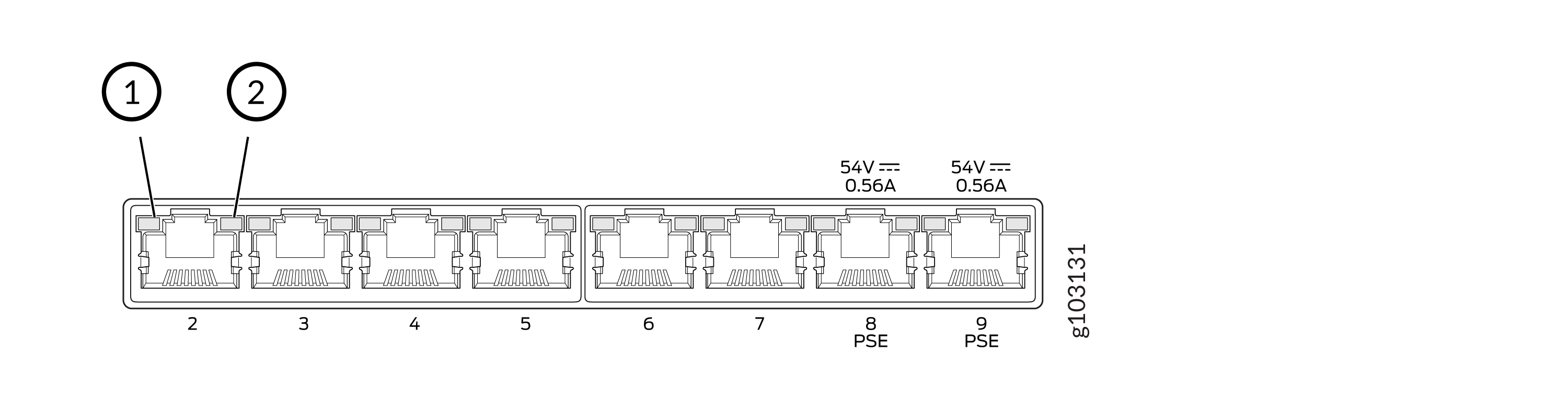

RJ-45 ネットワーク ポートのステータス LED
| 吹き出し | LED | ポートパラメータ | 色と状態 | 説明 |
|---|---|---|---|---|
|
1 |
リンクアクティビティ |
— |
緑色の点滅 |
ポートとリンクがアクティブで、リンクアクティビティがあります。 |
|
着実に輝く |
ポートとリンクはアクティブですが、リンクアクティビティはありません。 |
|||
|
消灯 |
ポートは非アクティブです。 |
|||
|
2 |
ステータス |
速度(SPD) |
緑色の点滅 |
100 Mbps(1秒あたり1回点滅) |
|
着実に輝く |
1000Mbps |
|||
|
消灯 |
10Mbps またはポートが非アクティブである場合 |

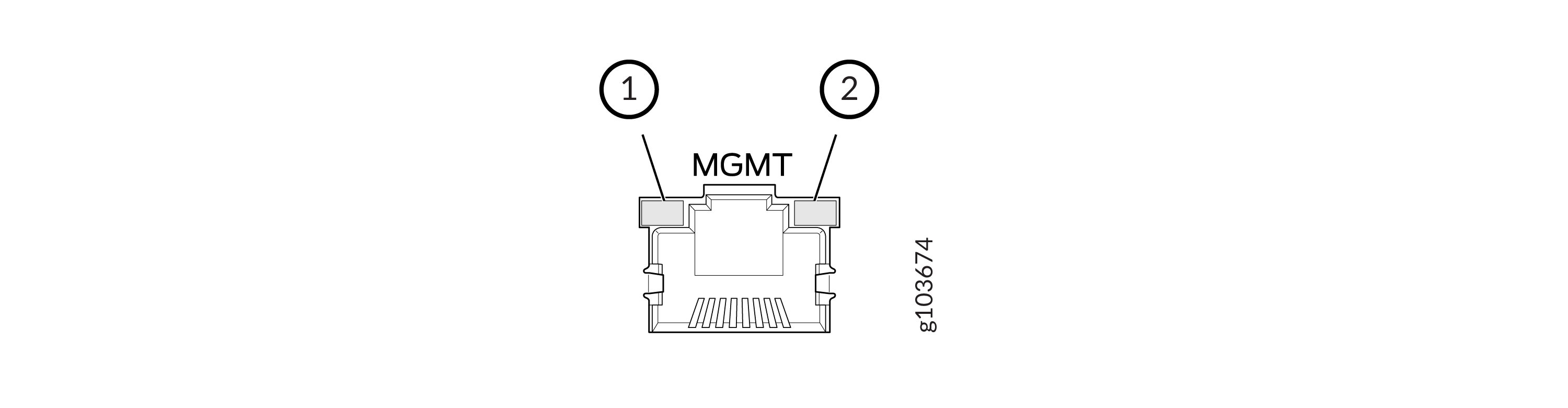

MGMTポートステータスLED
MGMTポートはシャーシの背面にあり、2つのLEDがアクティビティとポート速度をリンクします。
| 吹き出し | LED | 色と状態 | 説明 |
|---|---|---|---|
|
1 |
リンクアクティビティ |
緑色の点滅 |
ポートとリンクがアクティブで、リンクアクティビティがあります。 |
|
着実に輝く |
ポートとリンクはアクティブですが、リンクアクティビティはありません。 |
||
|
消灯 |
ポートは非アクティブです。 |
||
|
2 |
ステータス |
緑色の点滅 |
1000 Mbps(1秒あたり1回点滅) |
|
着実に輝く |
10 Mbpsまたは100 Mbps |
||
|
消灯 |
リンクがダウンしています。 |
電源アダプターLED
電源アダプター(PSA)LEDは、シャーシの背面にあり、PSAのステータスを示します。
| LED | 色と状態 | 説明 |
|---|---|---|
|
ステータス |
グリーンに点灯 |
受信電力 |
|
消灯 |
障害または電源なし |
