SRX2300電源メンテナンス

SRX2300アプライアンスの保守には、障害が発生した電源装置(PSU)の取り外しと、機能するPSUの取り付けが含まれます。

SRX2300のAC PSUを交換してください

SRX2300背面パネルには、ホットリムーブおよびホットインサート可能な FRU(フィールド交換可能ユニット)である 2 つの AC PSU があります。SRX2300の電源を切ったり、ファイアウォール機能を中断したりすることなく、PSUの取り外しや交換ができます。

次の部品と工具が揃っていることを確認します。

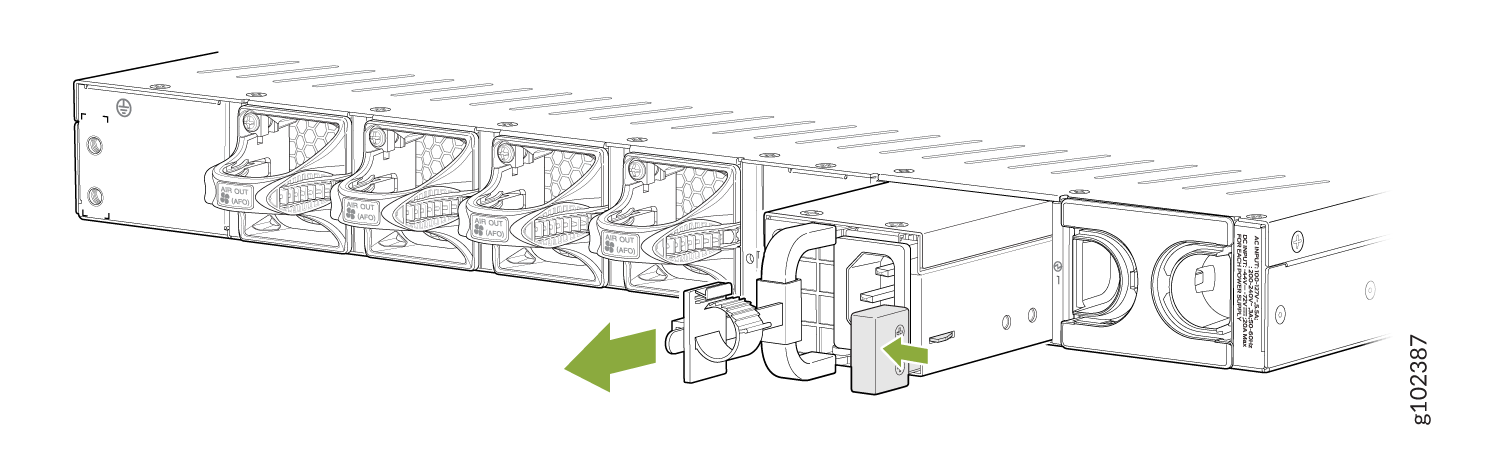

アプライアンスから AC PSU を取り外すには( 図 1 を参照)。

注意：

デバイスが動作している間は、PSU スロットを 30 分以上空のままにしないでください。適切なエアーフローを得るには、PSU をシャーシに配置する必要があります。空のPSUスロットは、必ずブランクパネルで覆ってください。

AC PSUを取り付けるには( 図2を参照)。

ESD 接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
PSU スロットにカバーパネルがある場合は、カバーパネルを取り外します。後で使用するためにカバーパネルを保管します。
PSU のピン、リード、またはハンダ接続部に触れないように注意して、PSU をバッグから取り出します。
両手を使って、SRX2300の背面パネルにあるPSUスロットにPSUを置きます。PSUがシャーシスロットに完全に装着されるまで、PSUをシャーシにまっすぐ押し込みます。PSU の前面プレートが、隣接する PSU の前面プレートと同じ高さになっていることを確認します。

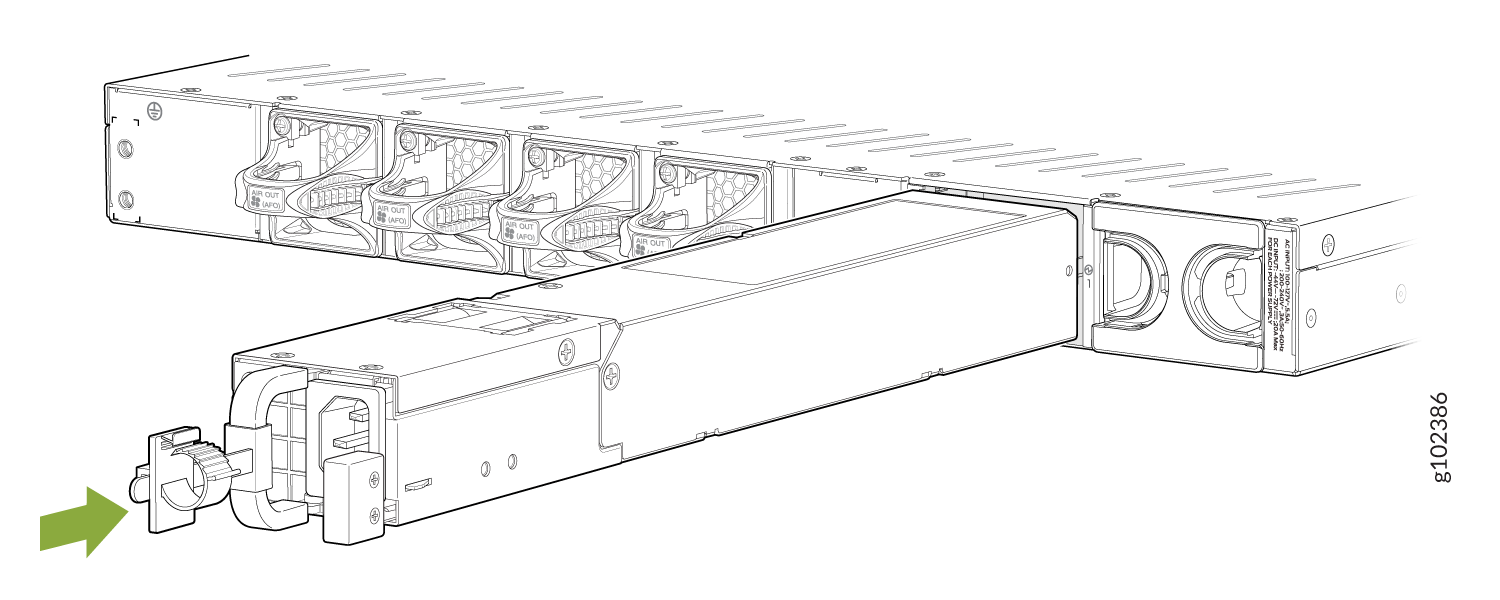

図2:SRX2300 AC PSUの取り付け
電源コードを接続します(SRX2300を電源に接続するを参照)。

SRX2300の背面パネルには、ホットリムーブ可能でホットインサート可能なFRU(フィールド交換可能ユニット)である 2 つの DC PSU があります。SRX2300の電源を切ったり、ファイアウォール機能を中断したりすることなく、PSUの取り外しや交換ができます。

次の部品と工具が揃っていることを確認します。

アプライアンスから DC PSU を取り外すには( 図 3 を参照)。

注意：

ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
帯電防止袋または帯電防止マットを平らで安定した面に置きます。
PSUに接続されているすべてのケーブルの外部サーキットブレーカーをオフにします。電源ケーブルのリード線間の電圧が0V であることを確認してください。取り外しプロセス中にケーブルがアクティブにならないようにする必要があります。
端子スタッドを保護している透明なプラスチックカバーを前面プレートから取り外します。
No.2 プラスドライバを使用して、ネジとワッシャーを端子から取り外します。
端子スタッドからケーブル端子を取り外します。電源ケーブルを邪魔にならない場所から慎重に移動します。
電源コンセントの右側にあるラッチを左側に押します。
PSU をシャーシからまっすぐ引き出します。

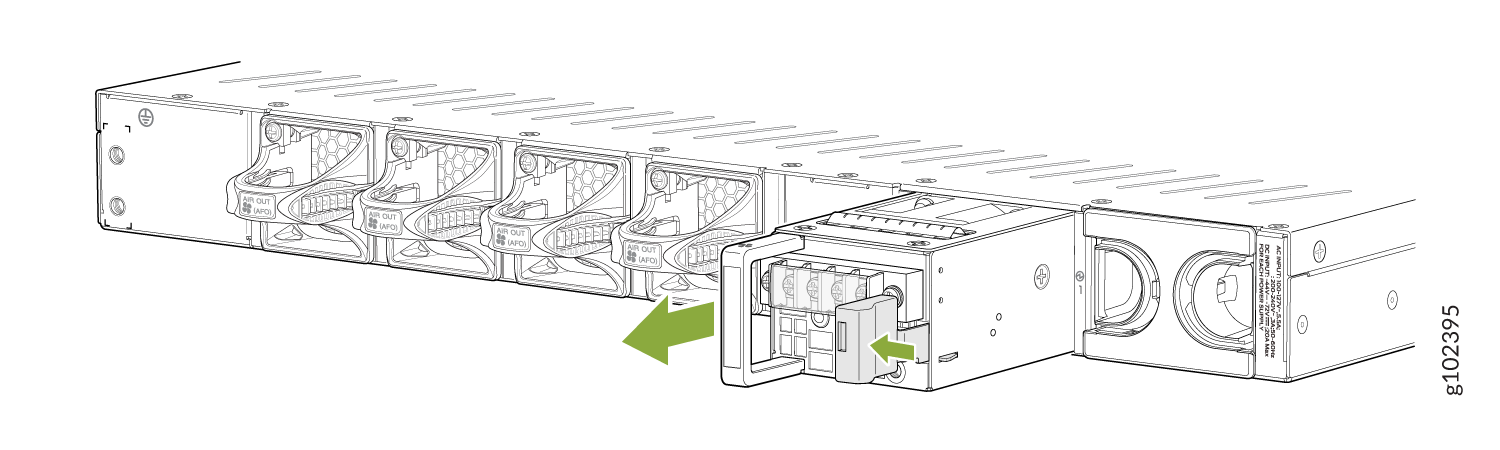

図3:SRX2300 DC PSUを取り外す
PSU は、帯電防止袋に入れるか、安定した平らな面に置いた静電気防止マットの上に置きます。
PSU を交換しない場合は、カバーパネルを PSU スロットに取り付けます。

DC PSU を取り付けるには( 図 4 を参照)。

ESD 接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
DC回路用のパネルボードで、サーキットブレーカーのスイッチを切ります。回路ブレーカーのハンドルをテープでOFFの位置にします。電源ケーブルのリード線間の電圧が0V であることを確認してください。取り外しプロセス中にケーブルがアクティブにならないようにする必要があります。
PSU スロットにカバーパネルがある場合は、カバーパネルを取り外します。後で使用するためにカバーパネルを保管します。
PSU の端子、リード線、またははんだ接続部に触れないように注意して、PSU を袋から取り出します。
両手を使って、SRX2300の背面パネルにあるPSUスロットにPSUを置きます。PSUがシャーシスロットに完全に装着されるまで、PSUをシャーシにまっすぐ押し込みます。PSU の前面プレートが、隣接する PSU の前面プレートと同じ高さになっていることを確認します。

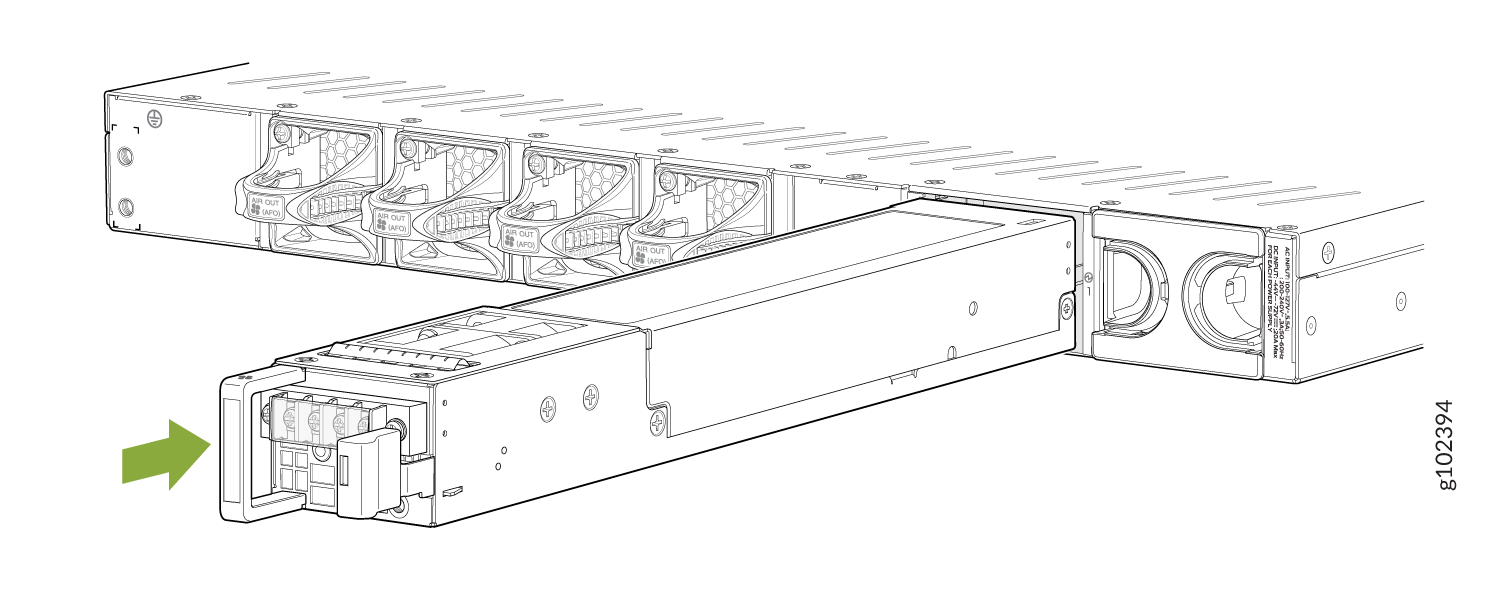

図 4:SRX2300 DC PSU の取り付け
PSU 前面プレートの下端にある非脱落型ネジを締めます。
電源ケーブルを接続します(SRX2300を電源に接続するを参照)。
