SRX2300冷却システムのメンテナンス

SRX2300の保守には、ファンの取り外しと取り付けが含まれます。

SRX2300には、シャーシの背面にフィールド交換可能な独立したファンが4つ装備されています。

各ファンモジュールは、ホットリムーブおよびホットインサート可能な FRU(現場交換可能ユニット)です。アプライアンスの電源をオフにしたり、機能を中断したりすることなく、ファンの取り外しや交換を行うことができます。

ファンを交換する前に、以下を行ってください。

ESDによる損傷の防止方法を理解しておいてください。
次の部品と工具が揃っていることを確認します。
- 静電放電(ESD)接地ストラップ
- 帯電防止袋または帯電防止マット
- 交換用ファンモジュール
- 非脱落型ネジ用のプラス(+)ねじ回し、No.1またはNo.2(オプション)

ファンモジュールをSRX2300から取り外します

注意：

交換用ファンがない限り、ファンを取り外さないでください。

ファンを取り外すには、次の手順に従います。

ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントの 1 つと接続します。
帯電防止袋または帯電防止マットを平らで安定した面に置きます。
ファンモジュールの前面プレートにある非脱落型ネジを指で緩めます。指を使って非脱落型ネジを緩めない場合は、ドライバを使用します。

警告：
けがを防ぐため、ファンモジュールをシャーシから取り出す際は、手や工具でファンに触れないでください。ファンがまだ動作している可能性があります。
ファンモジュールのハンドルをつかみ、しっかりと引いて、ファンモジュールをシャーシから引き出します。

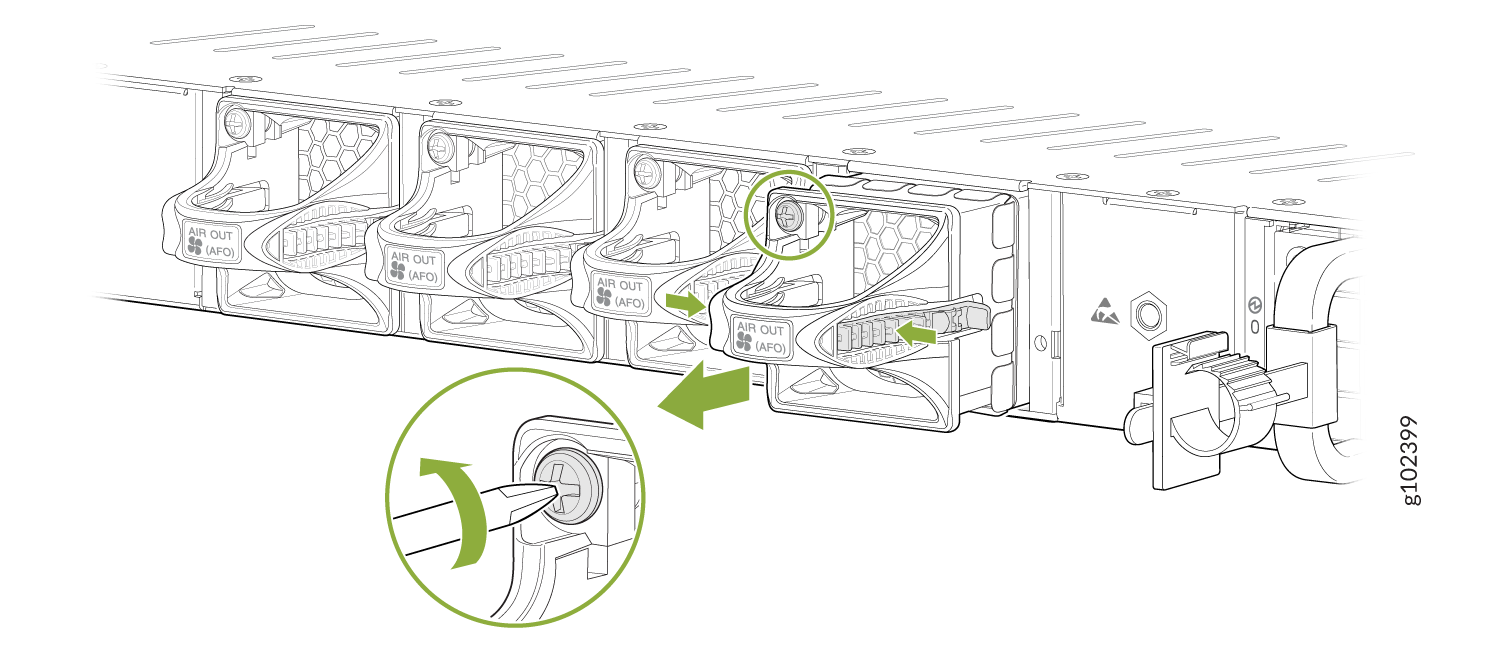

図1:ファンモジュールをSRX2300から取り外す
ファンモジュールを帯電防止袋に入れるか、静電気防止用マットの上に置きます。

ファンを取り付けるには、次の手順を実行します。

ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントの 1 つと接続します。
ファンモジュールを袋から取り出します。
片手でファンモジュールのハンドルを持ち、もう片方の手でモジュールの重量を支えます。スイッチの背面パネルにあるファンモジュールスロットにファンモジュールを取り付け、完全に装着されるまでモジュールをスライドさせます。

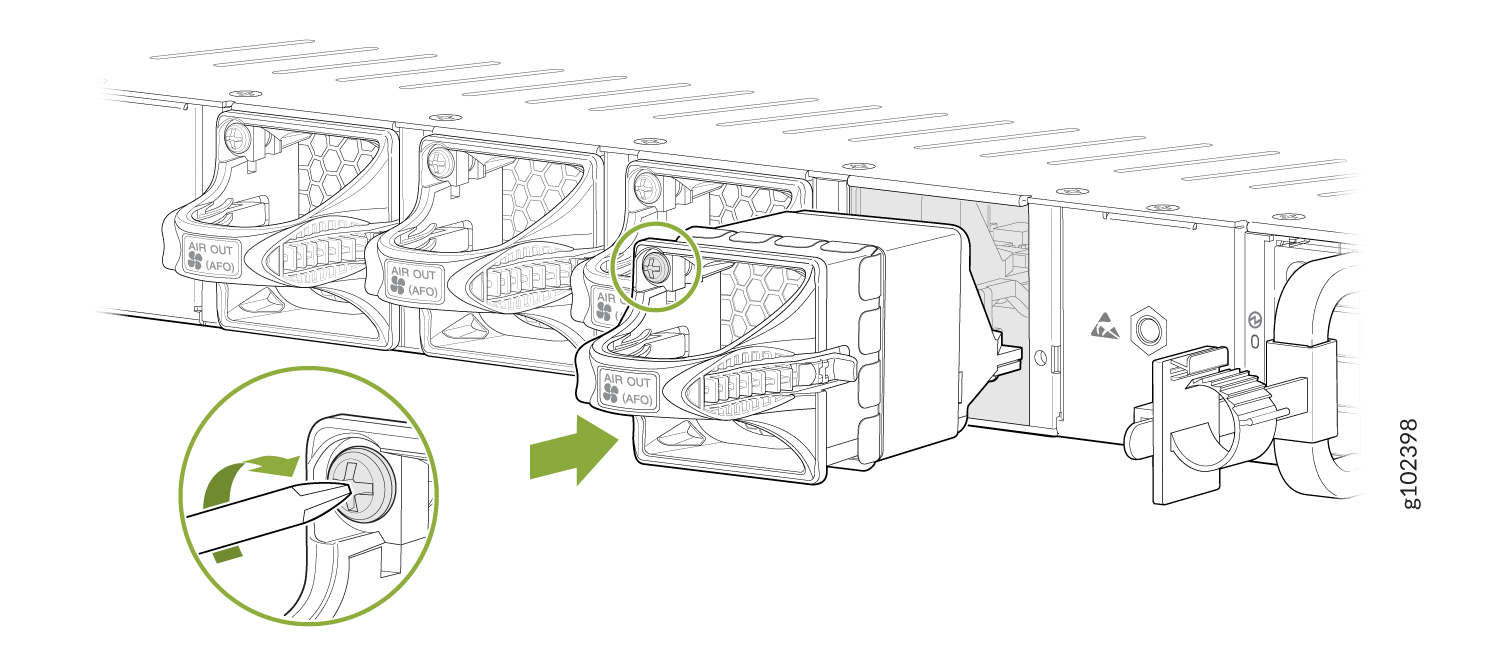

図 2:ファンモジュールを SRX2300 に取り付ける
ファンモジュールの前面プレートの非脱落型ネジを指で締めます。指を使って非脱落型ネジを締めることができない場合は、ドライバを使用します。
