SRX2300電力システム

SRX2300は、1 + 1 の冗長性を実現するために 2 つの電源で電源を供給します。SRX2300には、ホットリムーブ可能でホットインサート可能な電源ユニット(PSU)が搭載されています。1台のPSUに障害が発生した場合、電源を切ったり、デバイス機能を中断したりすることなく、PSUを交換できます。2番目のPSUは、中断することなく電気負荷のバランスを取ります。各電源装置のファンは冷却装置です。

手記：

SRX2300には 1 つの PSU のみの状態で出荷されます。必要に応じて、2台目のPSUを個別に注文できます。

注意：

同じシャーシ内に AC 電源と DC 電源を混在させることはできません。

SRX2300ファイアウォール用AC電源

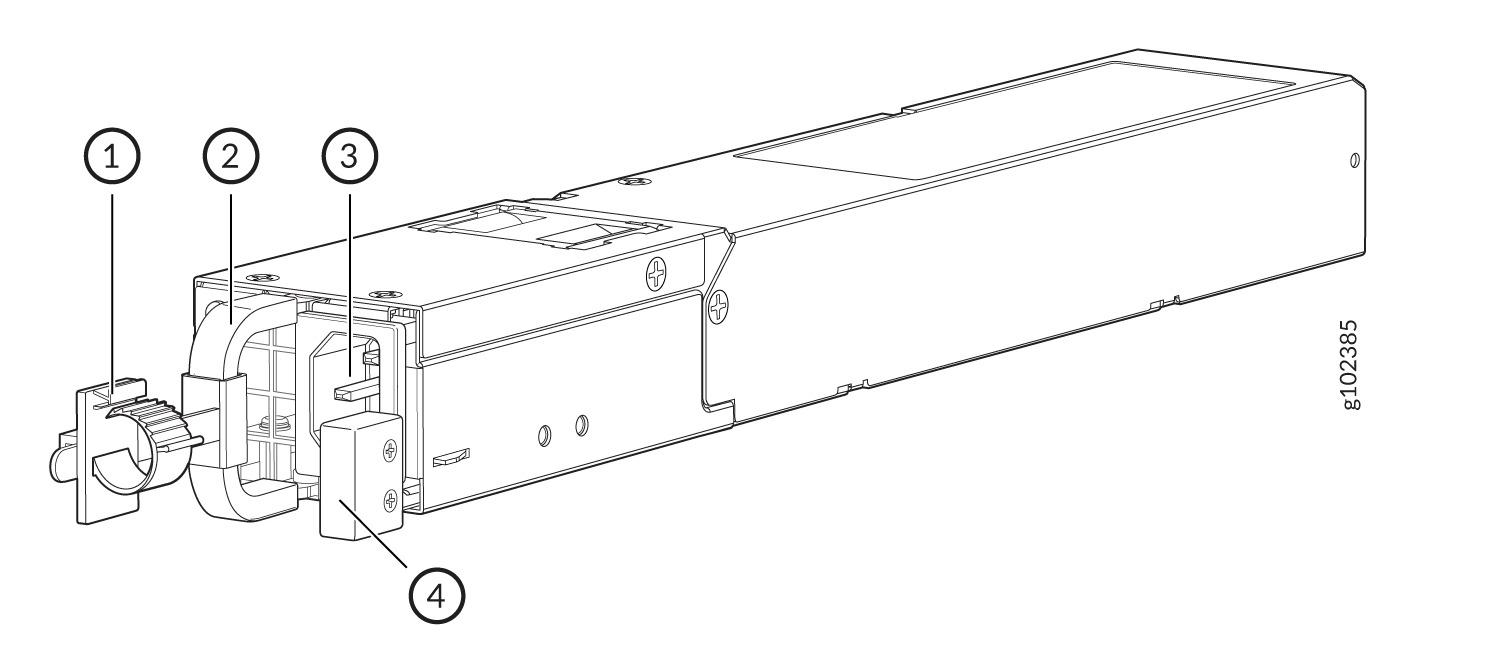

次の図は、AC PSU を示しています。

図1:SRX2300 Technical drawing of a hot-swappable module with latch, connector interface, housing, and mounting mechanism.

用AC電源ユニット

表 1:SRX2300 用 AC 電源ユニット
吹き出し	名
1	電源コードリテーナー
2	PSUハンドル
3	AC電源インレット
4	PSUラッチ

表 2:SRX2300 AC PSU の物理仕様
高さ	、幅	、奥行き、	重量
1.61インチ(4.1cm)	2.17インチ(5.5 cm)	14.17インチ(36cm)(ハンドル含む)	970 g(2.14 ポンド)

表 3 に、SRX2300 の AC 電源仕様を示します。

表 3:SRX2300 の AC 電源仕様
アイテム	仕様
AC入力電圧	動作範囲:100-127 VAC / 200-240 VAC
AC入力ライン周波数	50–60 Hz
AC 入力定格電流	100-127 VACで5.5 A 200-240 VACで3 A
最大出力	450W

表 4:SRX2300 の AC 消費電力
アイテム	仕様
最大消費電力	229W
平均消費電力	186W

電源ごとに専用の外部サーキットブレーカーを使用する必要があります。最低16 A(250 VAC)を使用するか、地域の条例で許可されているものを使用することをお勧めします。

サポートされている AC 電源コード

警告：

ファイアウォールのAC電源コードは、ファイアウォールでのみ使用するためのものであり、その他の用途ではありません。

手記：

北米では、AC 電源コードの長さは 4.5 m(約 14.75 フィート)を超えてはなりません。この長さは、米国電気工事規程(NEC)セクション 400-8(NFPA 75、5-2.2)および 210-52、カナダ電気工事規程(CEC)セクション 4-010(3)に準拠しています。

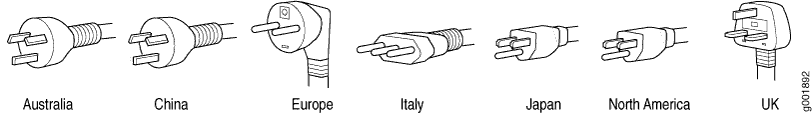

表 5 は電源コードの仕様を示し、図 2 は国または地域ごとに提供される AC 電源コードのプラグを示しています。

表 5:AC 電源コードの仕様
国	電気的仕様	プラグ規格
オーストラリア	AC250V、10A、50Hz	AS/NZ 3112-1993
中国	AC250V、10A、50Hz	GB2099.1 1996 および GB 1002 1996 (CH1-10P)
ヨーロッパ(イタリアと英国を除く)	AC250V、10A、50Hz	CEEの(7)VII
イタリア	AC250V、10A、50Hz	CEI 23-16/VIIの
日本	125 VAC、12 A、50または60 Hz	JIS 8303
北アメリカ	AC125V、10A、60Hz	NEMA 5-15
英国	AC250V、10A、50Hz	BS 1363Aの

図2:ACプラグのタイプ AC Plug Types

手記：

電源コードやケーブルは、ファイアウォールコンポーネントへのアクセスを妨げたり、ケーブルにつまずく可能性のある場所にドレープしたりしてはなりません。

SRX2300ファイアウォール用DC電源

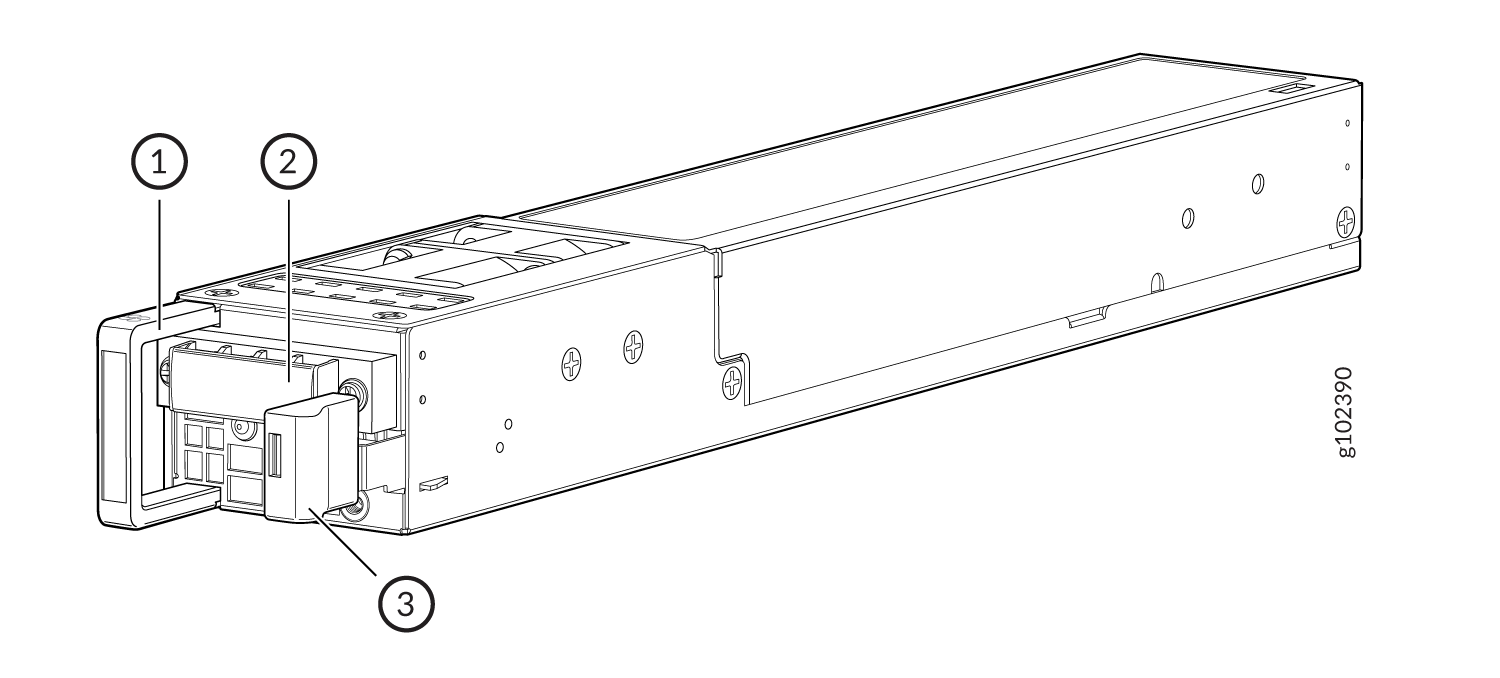

次の図は、DC PSU を示しています。

図 3:SRX2300 Technical drawing of a modular component with numbered labels showing a handle mechanism, connector interface, and locking tab.

用 DC 電源 PSU

表 6:SRX2300 用 DC 電源ユニット
吹き出し	名
1	PSUハンドル
2	DC 電源端子
3	PSUラッチ

表 7:SRX2300 DC PSU の物理仕様
高さ	、幅、	奥行き(ハンドルを含む)、	重量
1.61インチ(4.1cm)	2.17インチ(5.5 cm)	14.17インチ(36cm)	980 g(2.16 ポンド)

表 8 に、SRX2300 の DC 電源仕様を示します。

表 8:SRX2300 の DC 電源仕様
アイテム	仕様
DC入力電圧	–44 VDC 〜 –72 VDC
DC 入力定格電流	最大 20 A
最大出力	650W

表9:SRX2300のDC消費電力
アイテム	仕様
最大消費電力	238W
平均消費電力	194W

SRX2300 ファイアウォールの PSU LED

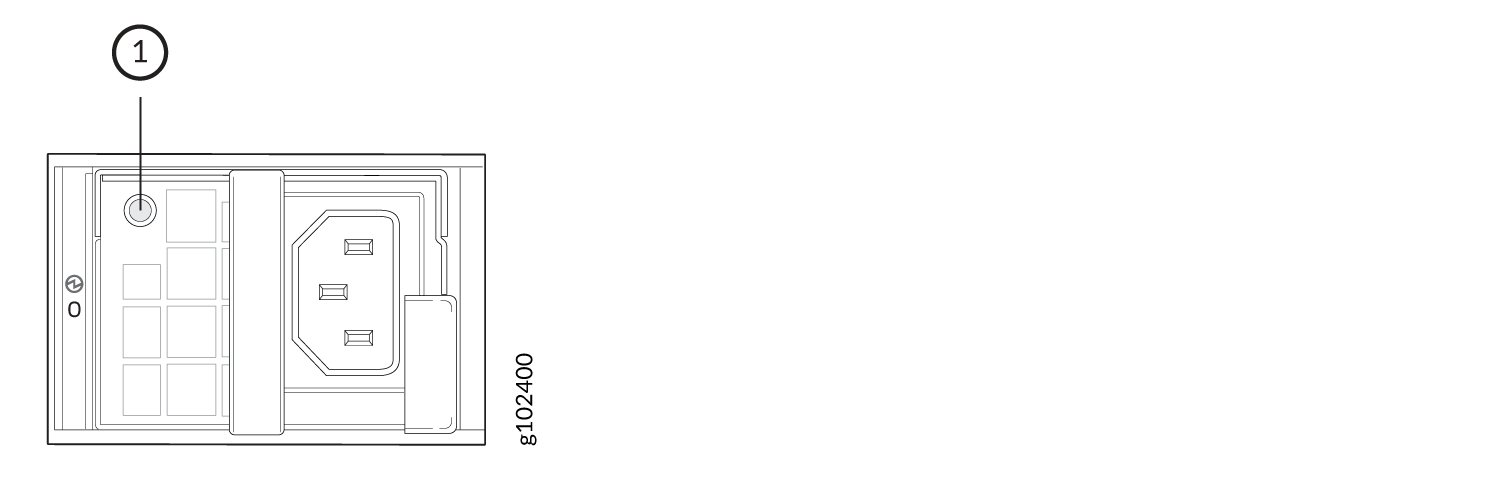

AC PSU には、ステータスを示す 1 つのバイカラー LED があります。図 4 は AC PSU の LED の位置を示し、表 10 ではその説明が示されています。

図4:AC PSU

Technical diagram of an electrical connector with labeled sections. Part marked as 1 with reference number g102400.

のLED

表 10:AC PSU の LED
吹き出し	の色	の状態	の説明
1	消灯	オフ	電源入力なし。
	緑	オン	PSUは正常に動作しています。
	緑	点滅	デバイスはスタンバイモードです。
	琥珀	点滅	PSUは過負荷状態で動作しています。
	琥珀	オン	システムがPSUでエラーを検出しました。すぐにPSUを交換してください。シャーシ内の適切なエアーフローを維持するため、交換の準備が整うまでPSUをシャーシに取り付けたままにしておきます。

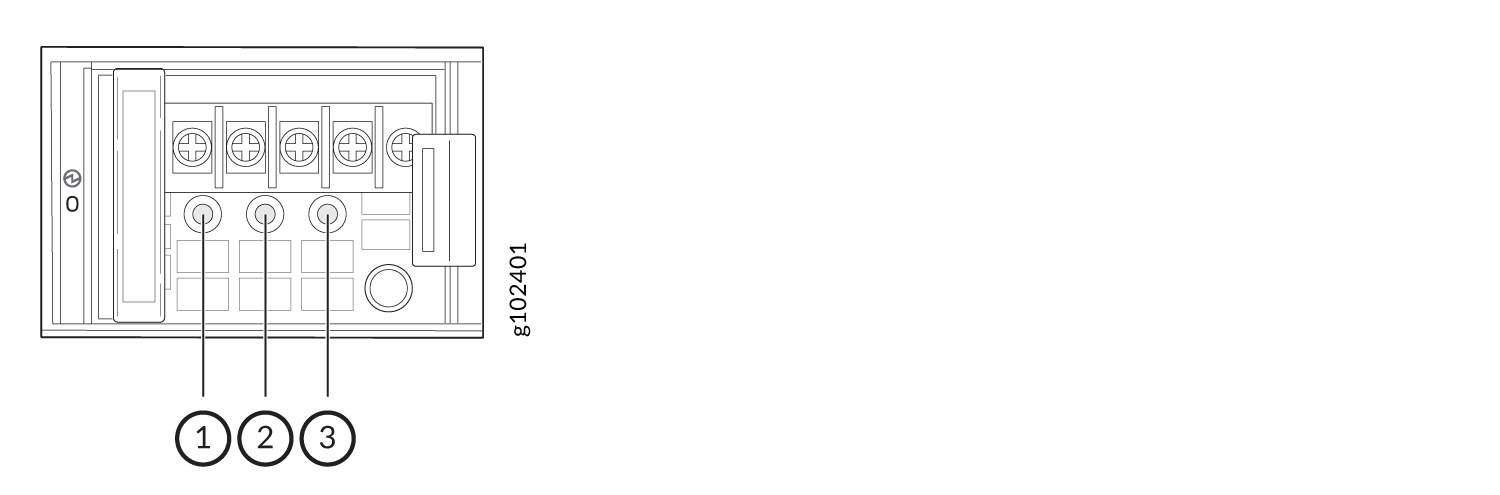

図 5 は DC PSU 上の LED の位置を示し、表 11 は LED について説明しています。

図5:DC PSU

Diagram of an electrical panel with a main switch, row of circuit breakers, circles numbered 1 to 3, and label g102401 on the right.

のLED

表 11:DC PSU の LED
吹き出し	名、	色、	状態	、説明
1	インプット	消灯	オフ	電源入力なし。
1	インプット	緑	オン	PSUは正常に動作しています。
2	アウトプット	消灯	オフ	電源出力なし。
2	アウトプット	緑	オン	PSUは正常に動作しています。
3	過ち	琥珀	オン	システムがPSUでエラーを検出しました。すぐにPSUを交換してください。シャーシ内の適切なエアーフローを維持するため、交換の準備が整うまでPSUをシャーシに取り付けたままにしておきます。
