SRX1600冷却システムのメンテナンス

SRX1600の保守には、ファンの取り外しと取り付けが含まれます。

SRX1600 シャーシの背面には、フィールド交換可能な独立したファンが 3 つあります。

各ファン モジュールは、ホットリムーブおよびホットインサート可能な FRU(現場交換可能ユニット)です。アプライアンスの電源をオフにしたり、機能を中断したりすることなく、ファン モジュールを取り外して交換できます。

ファン モジュールを交換する前に、以下を行ってください。

  • ESD(静電放電)による損傷の防止方法を理解しているか確認してください。

  • 次の部品と工具が揃っていることを確認します。

    • ESD接地ストラップ

    • 帯電防止袋または帯電防止マット

    • 交換用ファン モジュール

    • (オプション)非脱落型ネジ用のプラス(+)ねじ回し(No.1またはNo.2)

ファン モジュールをSRX1600から取り外します

注意：

交換用ファンがない限り、ファンを取り外さないでください。

ファンを取り外すには、次の手順に従います。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントの 1 つと接続します。
  2. 帯電防止袋または帯電防止マットを平らで安定した面に置きます。
  3. ファン モジュールの前面プレートにある非脱落型ネジを指で緩めます。指を使って非脱落型ネジを緩めない場合は、ドライバを使用します。
    警告：

    けがを防ぐため、ファン モジュールをシャーシから取り出す際は、手や工具でファンに触れないでください。ファンがまだ動作している可能性があります。
  4. ファン モジュールのハンドルをつかみ、しっかりと引いてファンをシャーシから引き出します。

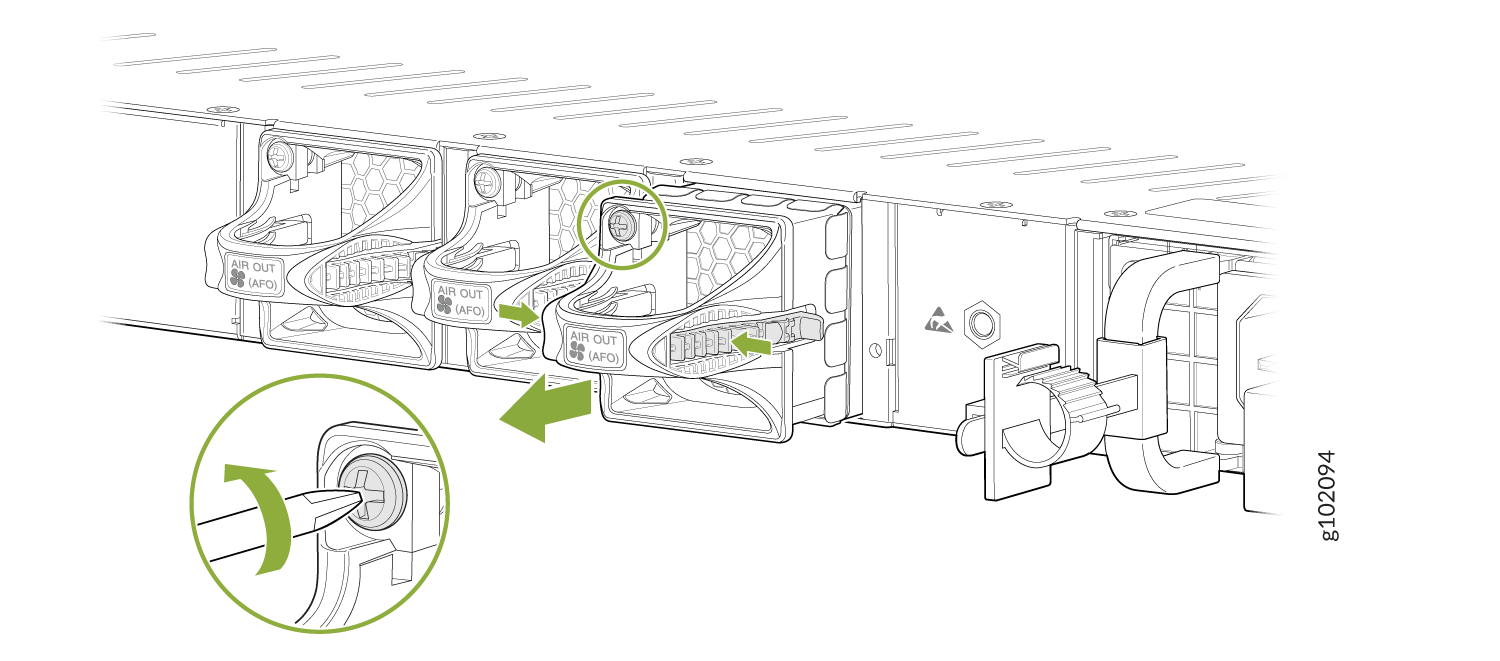

    図1:ファンモジュールをSRX1600Technical illustration of server cooling fan removal or installation; airflow direction labeled as AIR OUT AFO; green arrows indicate fan removal steps; inset circle highlights an adjustable screw or latch mechanism.から取り外す
  5. ファン モジュールを帯電防止袋に入れるか、静電気防止用マットの上に置きます。

ファン モジュールをSRX1600に取り付けます

ファンを取り付けるには、次の手順を実行します。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントの 1 つと接続します。
  2. ファン モジュールを袋から取り出します。
  3. 片手でファン モジュールのハンドルを持ち、もう片方の手でモジュールの重量を支えます。スイッチの背面パネルにあるファン モジュール スロットにファン モジュールを取り付け、完全に装着されるまでモジュールをスライドさせます。

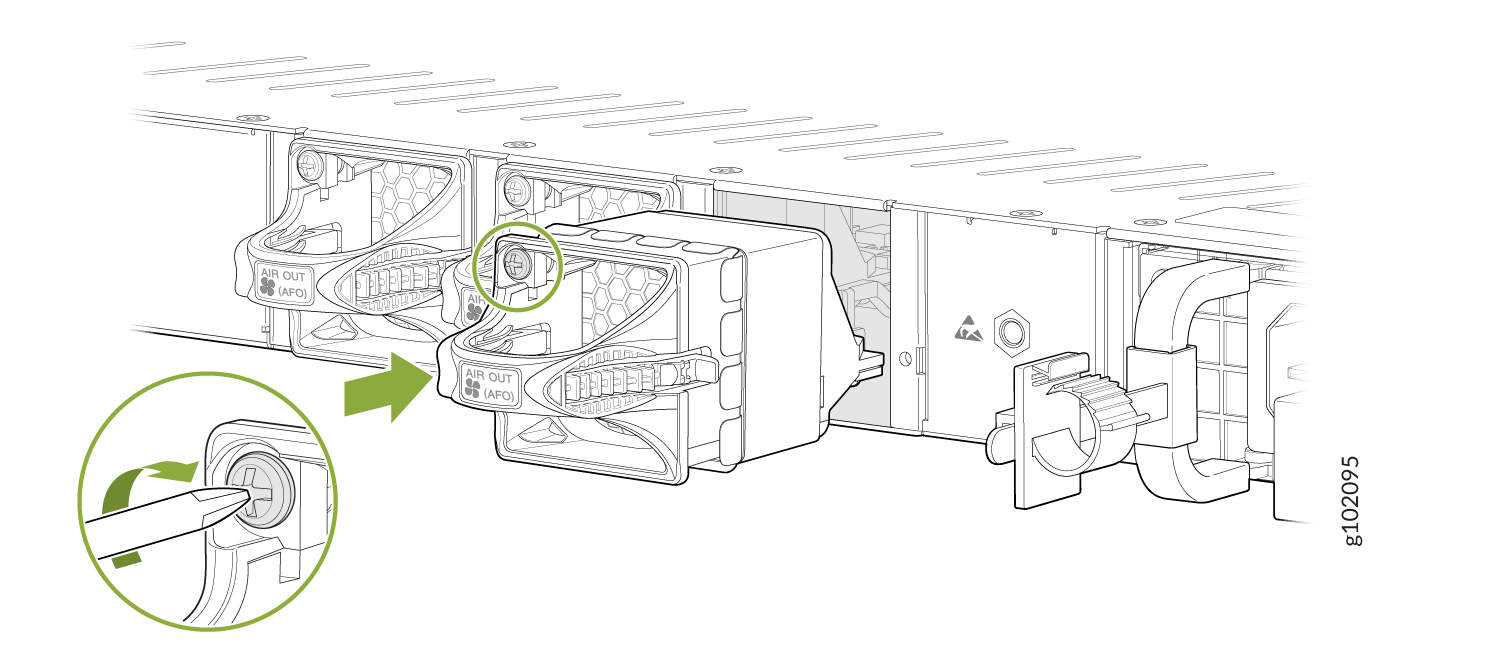

    図 2:ファン モジュールを SRX1600 Fan module removal or installation process with honeycomb grille design; tool unlocking mechanism with green arrows indicating movement direction.に取り付ける
  4. ファン モジュールの前面プレートの非脱落型ネジを指で締めます。指を使って非脱落型ネジを締めることができない場合は、ドライバを使用します。
