QFX5700ルーティングおよびコントロールボード

QFX5700ルーティングおよびコントロールボード(RCB)は、スイッチのインターフェイス、シャーシコンポーネント、システム管理、スイッチへのユーザーアクセスを制御するルーティングプロトコルプロセスとソフトウェアプロセスを提供します。

RCBは、RE(ルーティングエンジン)とコントロールボード(CB)機能を提供する統合型ボードと単一のFRUです。RE はすべてのルート処理機能を実行し、CB はシャーシ制御および管理プレーンの機能を実行します。RCBはコントロールプレーン機能を提供します。

QFX5700スイッチには、1つまたは2つのRCBをインストールできます。基本構成には1つのRCBが付属し、冗長構成には2つのRCBが付属しています。2つのRCBがインストールされている場合、1つはプライマリ、もう1つはバックアップとして機能します。プライマリRCBが削除された場合、グレースフルルーティングエンジンスイッチオーバー(GRES)が設定されている場合、バックアップがプライマリになります。

ルーティングおよびコントロールボード(RCB)は、コントロールプレーンとルーティングエンジンの機能を単一の管理ユニットに統合します。各RCBは、モジュラーシャーシの動作を管理するために必要なすべての機能を提供します。

  • 環境監視などのシステム制御機能

  • レイヤー 2 およびレイヤー 3 プロトコルのルーティング

  • FPC、FEC、電源、冷却など、すべてのコンポーネントとの通信

  • 透過性の高いクロッキング

  • アラームおよびロギング機能

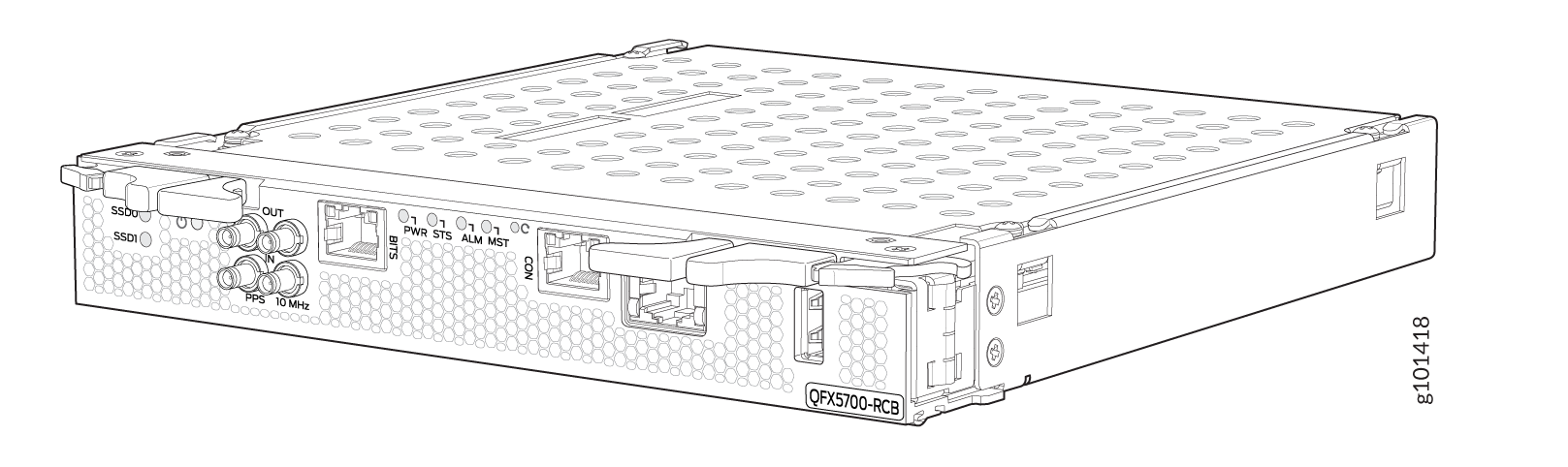

図 1:ルーティングとコントロール ボード Routing and Control Board

各RCBは、以下の内部コンポーネントで構成されています。

  • ハイパフォーマンス 2.9 GHz Intel 6 コア X86 CPU

  • 32 GB DDR4 RAM、16 GB x 4 VLP RDIMM で最大 64 GB まで拡張可能

  • 100 GB SATA SSD x 2

RCBの物理的仕様

表1:RCBの物理的仕様
説明 の値

高さ

1.18インチ(2.99 cm)

7.83インチ(19.88 cm)

深さ

8.05インチ(20.44 cm)

重量

-

電力要件

80 W



ルーティングおよびコントロール ボードのフロント パネル

RCB上のポートは、RCBを1つ以上の外部デバイスに接続し、システム管理者はJunos OS Evolved CLIコマンドを発行してスイッチを管理できます。さらに、BITSおよびGPS機能用の外部クロックインターフェイスを接続するポートもRCBで利用できます。 図 2 を参照してください。

図 2:QFX5700 フロント パネル Components of QFX5700 Front Panelのコンポーネント
  1
イジェクター ハンドル
  6
USBポート
  2
LEDを備えたビットクロックポート
  7
10 MHz IN/OUT ポート
  3
リセット ボタン
  8
PPS IN/OUT ポート
  4
コンソール(CON)ポート
  9
オンライン/オフライン ボタン
  5
管理(MGMT)ポート


RCB上のポートは、RCBを1つ以上の外部デバイスに接続し、システム管理者はJunos OS Evolved CLIコマンドを発行してルーターを管理できます。さらに、RCB には、BITS および GPS 機能用の外部クロック インターフェイスの接続に使用するポートも含まれています。

指定されたラベルを持つRCBインターフェイスポートは、以下のように機能します。

  • CON—RJ-45 コネクター付きシリアル ケーブルを介して RCB をシステム コンソールに接続します。

  • MGMT—アウトオブバンド管理のために、管理LAN(またはイーサネット接続に接続する他のデバイス)にイーサネット接続を介してRCBを接続します。このポートでは、自動センサーの RJ-45 コネクターを使用して 10 Mbps、100 Mbps、または 1000 Mbps の接続をサポートします。ポート上の 2 個の小さい LED(アクティビティ LED とリンク LED)は、接続が使用中であることを示しています。

    リンク LED は次のとおりです。

    • 1000 Mbps リンクがアップした場合は緑色(安定)。

    • 10/100-Mbps リンクがアップした場合のオレンジ色(安定)。

    • リンクがダウンした場合はオフ。

    アクティビティ LED は次のとおりです。

    • トラフィックがポートを通過している場合、緑色(点滅)。

    • トラフィックがポートを通過していない場合はオフ。

    リンクがダウンすると、アクティビティ LED とリンク LED の両方がオフになります。

  • BITS—建物統合型タイミングシステム(BITS)は、外部クロッキングデバイスに接続するための外部クロッキングインターフェイスです。

  • 10MHZ(1 つの入力と1つの出力)—ルーターのフロントパネルにある10 MHzタイミングコネクターは、外部クロック信号ソースに接続します。クロッキング ポートは、クロックの優先度に基づいて、いずれかの基準クロック入力から同期出力クロックを提供します。

  • PPS (1つの入力と1つの出力)—ルーターのフロントパネルにある1秒あたりの1パルス(PPS)コネクターは、外部クロック信号ソースに接続します。クロッキング ポートは、クロックの優先度に基づいて、いずれかの基準クロック入力から同期出力クロックを提供します。

  • USB —取り外し可能なメディア インターフェイスを備え、手動でJunos OS Evolvedをインストールできます。Junos OS Evolvedは、USBバージョン2.0以降をサポートしています。

RCB には、以下のボタンがあります。

  • RESET ボタン — 押すと、RCB を次のように再起動します。

    • 短い押しはRCBを再起動し、reset-reasonはボタン押しイベントを記録します。プレスイベントはRCB FPGAレジスタに記録されます。

    • 10秒以上押すと、BIOSリカバリーのオプションを使用してRCBが再起動します。

  • オンライン/オフライン ボタン — RCB がオフラインでボタンが押された場合(短押し)、RCB は起動を開始します。RCB がオンラインで、ボタンが 4 秒以上押された場合(長押し)、RCB はシャットダウンします。

ルーティングおよびコントロール ボード LED

LED(SSD0、SSD1、PWR、STS、ALM、MST)は、RCBのフェースプレートに配置されています。QFX5700スイッチの機能はRCBによって制御され、RCBに存在するLEDにはQFX5700シャーシのステータスと機能が表示されます。

表 2:QFX5700 RCB LED

Led

状態

説明

Pwr

点灯

点滅

ビーコン機能が有効になっています。

暗い

消灯

RCBが起動している。

Sts

点灯

RCBはオンラインで、正しく機能しています。

点滅

ビーコン機能が有効になっています。

黄色

点灯

RCBでエラーが検出されました。

黄色

点滅

点滅

暗い

消灯

電源装置のスイッチが切り替わります。

Alm

消灯

オフ

スイッチが停止しているか、アラームが発生していない。

点灯

温度アラームや電源障害など、ハードウェアの重大な障害が発生し、スイッチが停止している(ファン モジュールの単一ロータの故障を除く)。スイッチの電源を切り、電源コードを取り外します。電圧やサイト温度の問題を修正し、スイッチを冷却します。スイッチの電源を入れ、電源装置とファン LED を監視して、エラーの発生場所を判断します。

点滅

メジャー アラームとマイナー アラームの存在を示します。

黄色

点灯

ソフトウェア エラーなどのマイナー アラームが発生しました。スイッチの電源を切り、電源コードを取り外します。スイッチの電源を入れ、状態 LED を監視して、Junos OS Evolvedが正しく起動していることを確認します。



赤+黄

点滅

メジャー アラームとマイナー アラームの存在を示します。

Mst

点灯

RCBがプライマリーです。

暗い

消灯

RCBがバックアップです。

SSD0

点灯

ドライブが検出されます。

点滅

ドライブがアクティブです。

SSD1

点灯

ドライブが検出されます。

点滅

ドライブがアクティブです。
