QFX5700 電源の保守

概要 QFX5700スイッチの保守には、電源の交換が含まれます。交換には、故障した電源装置の取り外しと機能電源装置の取り付けが含まれます。

QFX5700スイッチは、3,000Wのホットリムーブ可能でホットインサート可能な冗長構成のAC/HVDCまたはDC電源を搭載しています。QFX5700-BASE構成スイッチは、1+1の冗長性を実現する2つの電源を搭載し、QFX5700-PREMIUM構成には4つの電源で2+2の冗長性を実現します。電源装置に障害が発生した場合、ルーティング機能の電源をオフにしたり、中断したりすることなく電源装置を交換すると、他の電源装置は中断することなく電気負荷のバランスを取ります。

注意：

同じシャーシ内で AC/HVDC と DC 電源を混在させないでください。

QFX5700スイッチのAC/HVDC電源交換

警告：

電源コードを取り外す前に電源を切り、電源コネクターの接触による損傷を防ぎます。
警告：

QFX5700 スイッチに取り付けられているすべての電源を交換する必要がある場合は、電源装置を取り外す前に QFX5700 スイッチの電源を切る必要があります。
注意：

シャーシの過熱を防止するために、電源装置を取り外してから 1 分以内に交換します。電源装置を取り外す前に、交換用の電源装置が用意されていることを確認します。
注意：

設置する AC/HVDC 電源は、スイッチに設置されたファン トレイと同じ気流方向を使用する必要があります。電源装置ハンドルのラベルは、気流の方向を示します。
注意：

QFX5700 スイッチの電源装置を交換する前に、ESD(静電放電)による損傷の防止に必要な対策を講じていたことを確認してください( 「静電放電による損傷の防止」を参照してください)。

電源装置の交換に使用できる次のパーツとツールがあることを確認します。

  • ESD 接地ストラップ(同梱)

  • 帯電防止袋または静電防止マット(不用意)

  • (DC 電源用)プラス(+)ねじ回し、番号 2(提供なし)

QFX5700スイッチからAC/HVDC電源を取り外す

AC/HVDC 電源を取り外す場合:

  1. 帯電防止袋または静電防止マットを安定した平らな面に置きます。
  2. 手首用 ESD ストラップの片方の端を手首に巻き付けて締め、ストラップのもう片方の端をデバイスの ESD ポイントに接続します。
  3. 交換する QFX5700 電源の電源を切断します。AC 入力電源コンセントに電源スイッチがある場合は、スイッチをオフ(O)の位置に設定します。AC 入力電源コンセントに電源スイッチがない場合、電源コンセントに接続されている電源コードのプラグ先端を静かに引き抜きます。
  4. 電源コネクター側面のロック ボタンを押し、電源フェースプレートからコネクターを静かに引き抜いて、電源から電源コードを取り外します。図 1 を参照してください。

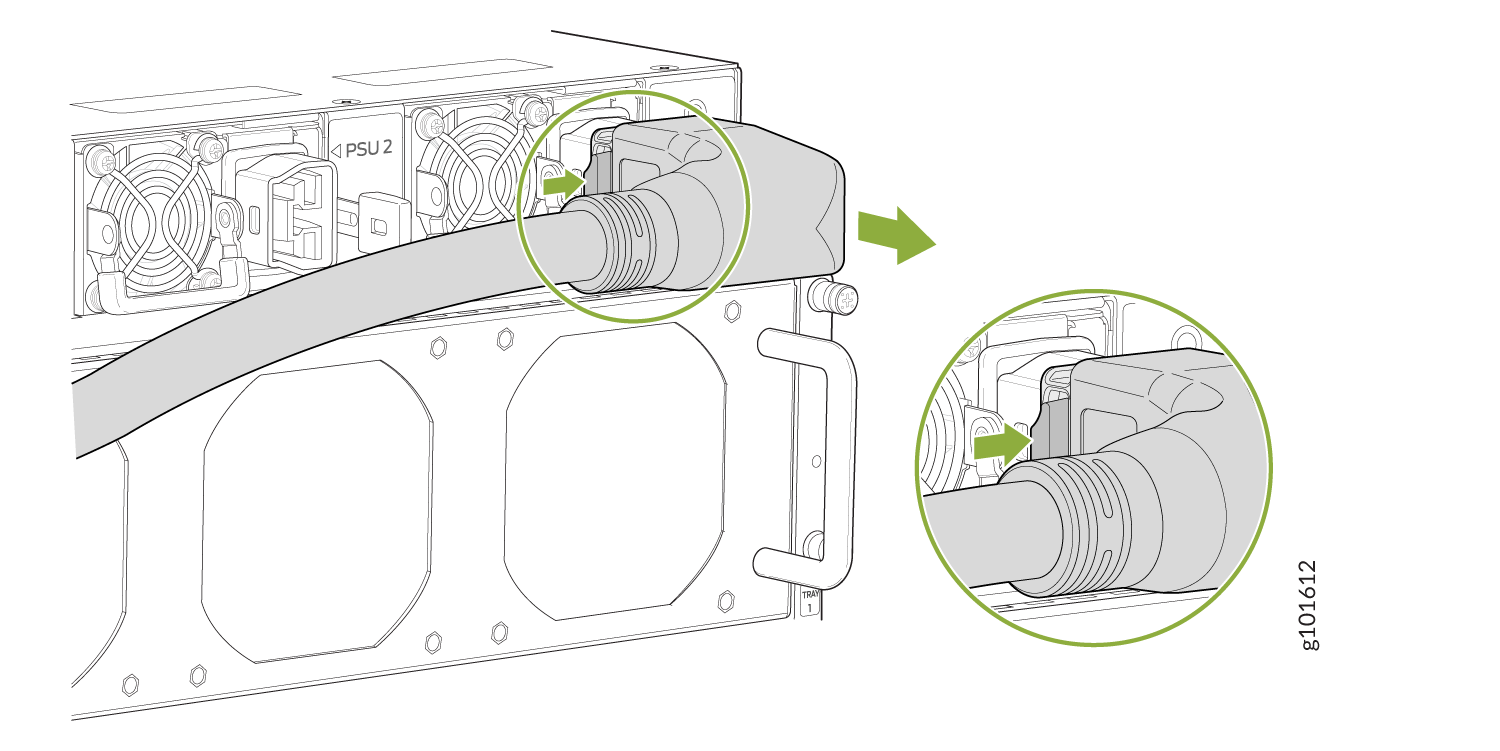

    図 1:電源コードの取り外し Removing the Power Cord from the Power Supply
  5. 電源装置のイジェクター レバーをオレンジ色のハンドルに向かって、停止するまでスライドさせます。
  6. 片手を電源装置の下に置いて支え、シャーシから完全に引き出します。電源装置のコンポーネント、ピン、リード、ハンダ接続部に触れないように注意してください。図 2 を参照してください。

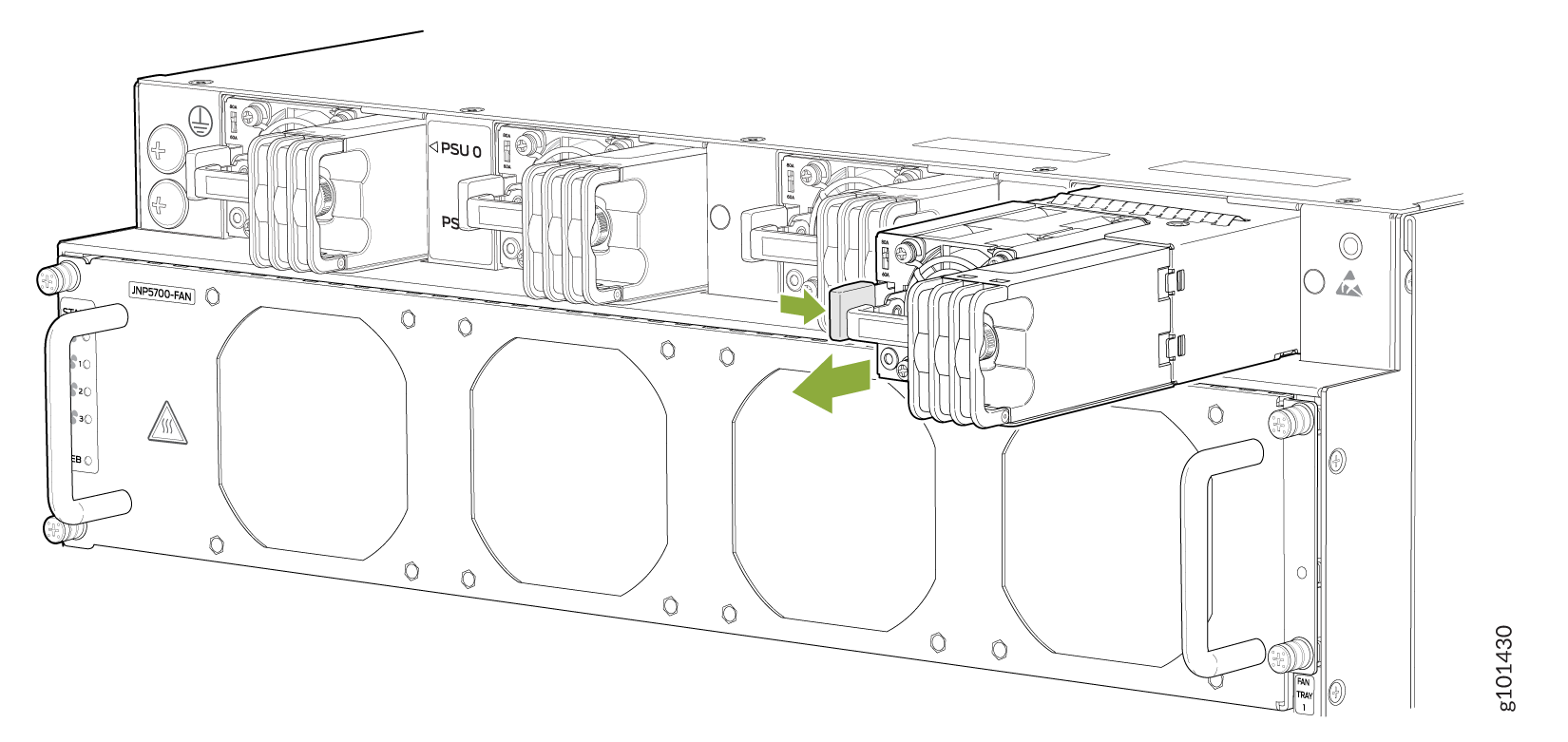

    図 2:QFX5700 スイッチからの AC/HDVC 電源の取り外し Removing an AC/HDVC Power Supply from the QFX5700 Switch
  7. 安定した平らな面の上で、電源装置を帯電防止袋の中または静電防止マットの上に置きます。
  8. 古い電源装置を取り外して 1 分以内に新しい電源装置を取り付けます。

QFX5700スイッチにAC/HVDC電源を取り付ける

注意：

シャーシの過熱を防止するために、交換電源装置を取り外してから 1 分以内に取り付けます。電源装置を取り外す前に、交換用の電源装置が用意されていることを確認します。

AC/HVDC 電源を取り付ける場合:

  1. 手首用 ESD ストラップの片方の端を手首に巻き付けて締め、ストラップのもう片方の端をデバイスの ESD ポイントに接続します。
  2. 電源装置に保護用のプラスチック製の覆いがある場合、電源装置の 4 つの側面すべてからプラスチック製の覆いをはがして取り外します。
  3. 電源装置のコンポーネント、ピン、リード、ハンダ接続部に触れないように注意しながら、電源装置を袋から取り出します。
  4. 両手を使って、QFX5700 スイッチの FRU(フィールド交換可能ユニット)パネルの電源スロットに電源装置を配置し、完全に収まり、イジェクター レバーが所定の位置にスライドするまで電源装置を挿入します。図 3 を参照してください。
図 3:QFX5700 AC/HVDC 電源の取り付け Installing an QFX5700 AC/HVDC Power Supply
メモ：

各電源は、専用の電源コンセントに接続する必要があります。
メモ：

ジュニパーケアサービス契約を結んでいる場合は、 https://www.juniper.net/customers/support/tools/updateinstallbase/ でハードウェアコンポーネントの追加、変更、またはアップグレードを登録してください。これを行わないと、部品の交換が必要な場合、大幅な遅延が発生する可能性があります。この注は、既存のコンポーネントを同じタイプのコンポーネントに置き換える場合は適用されません。

QFX5700スイッチのDC電源交換

警告：

電源コードを電源装置から取り外す前に、DC 電源のサーキット ブレーカーの電源を切ります。電源の投入中にDC接続を取り外すと、電気コネクターが損傷する可能性があります。

警告：

QFX5700 スイッチに取り付けられているすべての電源を交換する必要がある場合は、電源装置を取り外す前に AQFX5700 スイッチの電源を切る必要があります。
注意：

シャーシの過熱を防止するために、電源装置を取り外してから 1 分以内に交換します。電源装置を取り外す前に、交換用の電源装置が用意されていることを確認します。
注意：

設置する DC 電源は、スイッチに取り付けられているファン トレイと同じ気流方向を使用する必要があります。電源装置ハンドルのラベルは、気流の方向を示します。

注意：

QF5700 スイッチの電源装置を交換する前に、ESD(静電放電)による損傷の防止に必要な対策を講じてことを確認してください。

QFX5700スイッチからDC電源を取り外す

DC 電源を取り外す場合:

  1. 帯電防止袋または静電防止マットを安定した平らな面に置きます。
  2. 手首用 ESD ストラップの片方の端を手首に巻き付けて締め、ストラップのもう片方の端をデバイスの ESD ポイントに接続します。
  3. 交換する電源装置への給電用のサーキット ブレーカーをオフにします。取り外す電源装置の LED がオフになっていることを確認します。
  4. 電源ケーブルのつまみねじを緩めます。電源フェースプレートに接続されている電源プラグのソケット端を静かに引き抜きます。
  5. 電源ケーブルのコネクターを取り外すか、3 本のケーブルをそれぞれ電源装置から取り外します(標準のねじドライバーが必要です)。
  6. 電源装置のハンドルをつかみ、リリース ラッチを電源装置のハンドルに向けて押します。
  7. 片手を電源装置の下に置いて支え、シャーシから完全に引き出します。電源装置のコンポーネント、ピン、リード、ハンダ接続部に触れないように注意してください。図 4 を参照してください。

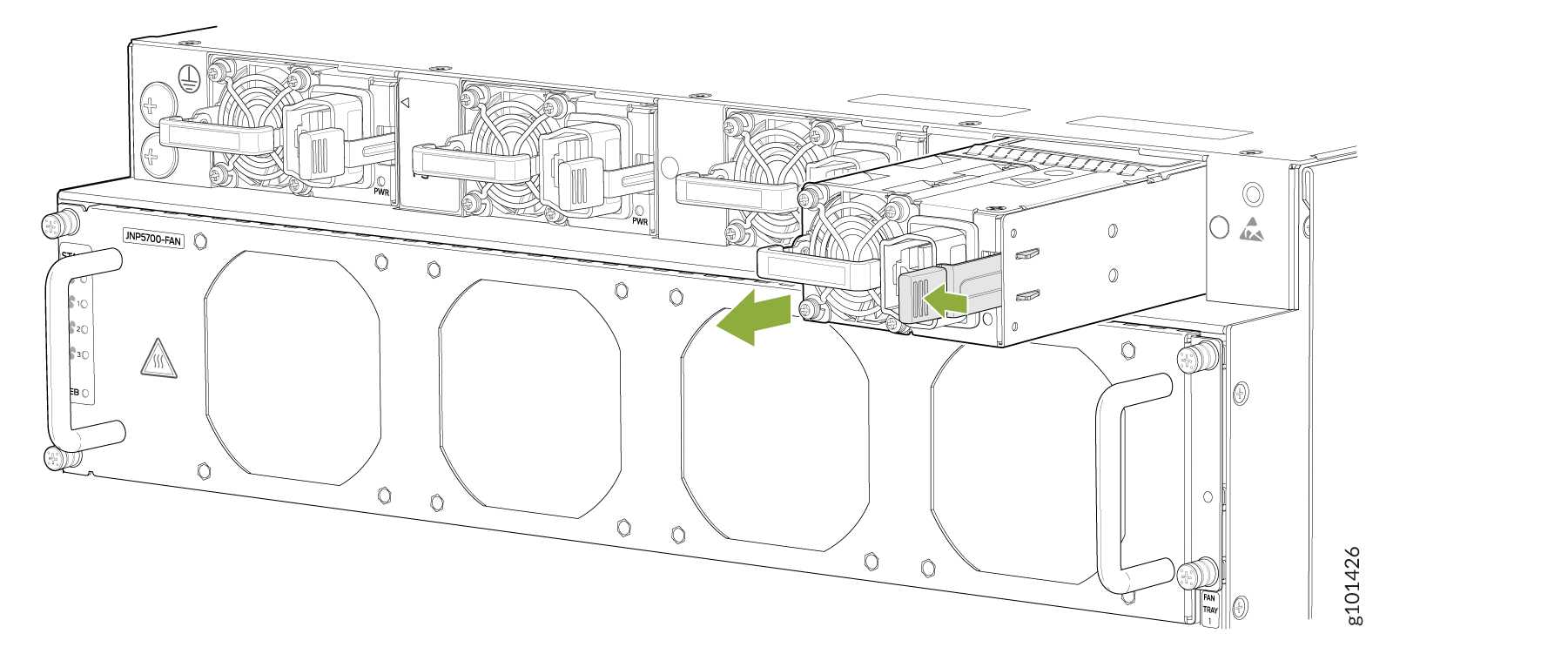

    図 4:QFX5700 スイッチから DC 電源を取り外す Removing a DC Power Supply from the QFX5700 Switch
  8. 安定した平らな面の上で、電源装置を帯電防止袋の中または静電防止マットの上に置きます。
  9. 古い電源装置を取り外して 1 分以内に新しい電源装置を取り付けます。

QFX5700スイッチにDC電源を取り付ける

注意：

シャーシの過熱を防止するために、交換電源装置を取り外してから 1 分以内に取り付けます。電源装置を取り外す前に、交換用の電源装置が用意されていることを確認します。

DC 電源を取り付ける方法は次のとおりです。

  1. 手首用 ESD ストラップの片方の端を手首に巻き付けて締め、ストラップのもう片方の端をデバイスの ESD ポイントに接続します。
  2. 電源装置に保護用のプラスチック製の覆いがある場合、電源装置の 4 つの側面すべてからプラスチック製の覆いをはがして取り外します。
  3. 電源装置のコンポーネント、ピン、リード、ハンダ接続部に触れないように注意しながら、電源装置を袋から取り出します。
  4. 静電放電による機器の損傷を防ぐために、ESD 接地ストラップを手首に直に付け、ストラップをシャーシ上の ESD ポイントの 1 つに接続します。
  5. 電源装置のコンポーネント、ピン、リード、ハンダ接続部に触れないように注意しながら、電源装置を袋から取り出します。
  6. 両手を使って、QFX5700 スイッチの FRU(フィールド交換可能ユニット)パネルの電源スロットに電源装置を配置し、完全に収まるまで電源装置を挿入し、ロック レバーを所定の位置にスライドさせます。図 5 を参照してください。
図 5:QFX5700 スイッチへの DC 電源の取り Installing a DC Power Supply in the QFX5700 Switch付け
メモ：

各電源は、専用の電源コンセントに接続する必要があります。
メモ：

ジュニパーケアサービス契約を結んでいる場合は、https://www.juniper.net/customers/support/tools/updateinstallbase/ でハードウェアコンポーネントの追加、変更、またはアップグレードを登録 してください 。これを行わないと、部品の交換が必要な場合、大幅な遅延が発生する可能性があります。この注は、既存のコンポーネントを同じタイプのコンポーネントに置き換える場合は適用されません。
