項目一覧


QFX5240スイッチの開梱と取り付け

QFX5240スイッチを開梱します

QFX5240シャーシは、ハードウェアコンポーネントを収容する剛性の高いシートメタル構造です。QFX5240スイッチは、発泡スチロールの梱包材で固定された段ボール箱に入れて出荷されます。

注意：

QFX5240スイッチは、輸送用カートン内で最大限に保護されています。設置の準備が整うまで、スイッチを開梱しないでください。

QFX5240スイッチを開梱するには、次の手順を実行します。

  1. 輸送用ダンボール箱は、設置場所にできるだけ近い、システム・コンポーネントを取り外すのに十分なスペースがあるステージング・エリアに移動します。
  2. 矢印が上を向くようにカートンを配置します。
  3. 輸送用ダンボール箱の上部フラップを開きます。
  4. ペレットから充塡剤からスイッチを取り外します
  5. カートンに含まれる在庫と照らし合わせて、カートンの内容を確認します。表1に、QFX5240に付属するコンポーネントのインベントリを示します。
  6. 後でスイッチを移動または輸送する必要が生じる場合に備えて、輸送用ダンボール箱と梱包材を保管しておいてください。
表1:QFX5240に付属するコンポーネントのインベントリ

コンポーネント

量

シャシ

1

ファン モジュール

4、工場で取り付けられています

電源

  • QFX5240-PWR-AC-AO

2の工場は取付けられている

QFX5240-2U-4PRMK用ラックマウントキット

  • インナーレールブラケット

  • リアマウントブレード (Rear-mounting blades)

  • 延長ブラケット

    皿ネジ(プラス、M4 x 6 mm)

スペア ラック取り付けキットの注文番号は QFX5240-2U-4PRMK です。

1

1

1

3

RMKの一部であるラックマウントアセンブリ図

1

地理的な場所に適したプラグが付いた電源コード

2

ドキュメントロードマップカード

1

保証

1
手記：
DB-9 アダプタ付きの RJ-45 コンソール ケーブルは、デバイス パッケージに含まれなくなりました。コンソール ケーブルとアダプターがデバイス パッケージに含まれていない場合、または別のタイプのアダプターが必要な場合は、以下を個別に注文できます。
  • RJ-45 to DB-9 アダプタ(JNP-CBL-RJ45-DB9)
  • RJ-45 - USB-A アダプタ(JNP-CBL-RJ45-USBA)
  • RJ-45 - USB-C アダプター(JNP-CBL-RJ45-USBC)

RJ-45 - USB-A または RJ-45 - USB-C アダプターを使用する場合は、PC に X64 (64 ビット) 仮想 COM ポート (VCP) ドライバーがインストールされている必要があります。ドライバーをダウンロードするには、 https://ftdichip.com/drivers/vcp-drivers/ を参照してください。

基本インストール データの更新

注意：

設置ベースに追加または変更が発生した場合、または設置ベースが移動された場合は、設置ベースデータを更新します。正確な設置ベース データを持たない製品については、ジュニパーネットワークスはハードウェア交換に関する SLA を満たしていないことに対して責任を負いません。

https://supportportal.juniper.net/s/CreateCase で設置ベースを更新します。

QFX5240 スイッチを 4 ポスト ラックに取り付けます

QFX5240スイッチは、4 ポスト 19 インチにのみ取り付けることができます。スイッチに付属の QFX5240-2U-4PRMK ラック取り付けキットを使用したラック。ラック取り付けキットは、4 ポスト ラックのみの設置に適合させることができます。4 支柱設置は、シャーシの四隅すべてを均等に支えます。

ラック取り付けキットには、前面取り付けレール アセンブリ 2 個と、前面取り付けレールと一致する背面取り付けブレード 2 個が含まれています。この構成では、スイッチ シャーシの両端をラックと同じ高さに取り付けることができ、奥行きの異なるラックに合わせて調整可能です。

前面と背面のラックレールの間隔は 28 インチにする必要があります。(71.1 cm)および32インチ(81.2 cm)前後。

ラック マウントを始める前に

ラックへのQFX5240スイッチの取り付けを開始する前に、以下を行ってください。

  1. 静 電放電(ESD)による損傷の防止方法を理解しているか確認してください。
  2. 設置場所が「設置場所の準備チェックリストQFX5240」に記載されている要件を満たしていることを確認します。
  3. ラックを恒久的な位置に置き、通気と保守のために十分な隙間を確保し、建物構造に固定します。
  4. シャーシとコンポーネントを持ち上げる際のガイドラインをお読みください。
  5. 輸送用ダンボール箱からスイッチを取り外します。
  6. 表 1 の項目に加えて、スイッチをラックに取り付けるために、通常は装置に付属していない次の部品および工具が揃っていることを確認します。

    • ESD接地ストラップ

    • 取り付けネジに適したドライバー

    • 管理ホスト(PCラップトップなど、シリアルポート付き)

    • アース ラグ、アース線、ネジ、ワッシャー

    • 未使用のポート用ダストカバー

注意：

QFX5240設置には 2 人が必要です。1 人はデバイスを所定の位置に持ち上げ、もう 1 人はデバイスをラックに取り付けます。60 インチを超えるQFX5240を設置する場合。(152.4 cm)を床から離している場合、重量を最小限に抑えるために電源装置とファン モジュールを取り外してから、デバイスを取り付けることを推奨します。
注意：

ラックに複数のデバイスを取り付ける場合は、最も重いデバイスをラックの最も低い位置に最初に取り付けます。ラックの転倒のリスクを最小限に抑えるために、残りのデバイスをラックの下から上に取り付けます。

QFX5240 を 4 ポスト ラックに取り付けます

  1. スイッチを開梱し、平らで安定した面に置きます。

  2. 受け取ったパーツを確認します。

  3. 次の工具と部品が揃っていることを確認します。

    • ESD接地ストラップ(付属していません)

    • QFX5240-2U-4PRMKラックマウントキット(RMK)—提供

      1. 2 つのスライド・レール・アセンブリー

      2. ネジの1つのパケット

スライド・レール・アセンブリーを準備してラックに取り付けます

スライド・レール・アセンブリーは、次の 3 つの部分で構成されています。

  1. アウターレール

  2. スライダーレール

  3. インナーレールブラケット

スライド・レール・アセンブリーから内側レール・ブラケットを取り外す

  1. ESD接地ストラップの片方の端を手首に直接巻き付けて締め、もう片方の端を現場のESDポイントと接続します。

  2. スライドレールアセンブリを持ち、カチッという音がするまで内側レールブラケットとスライダーレールを最大まで引き出します。

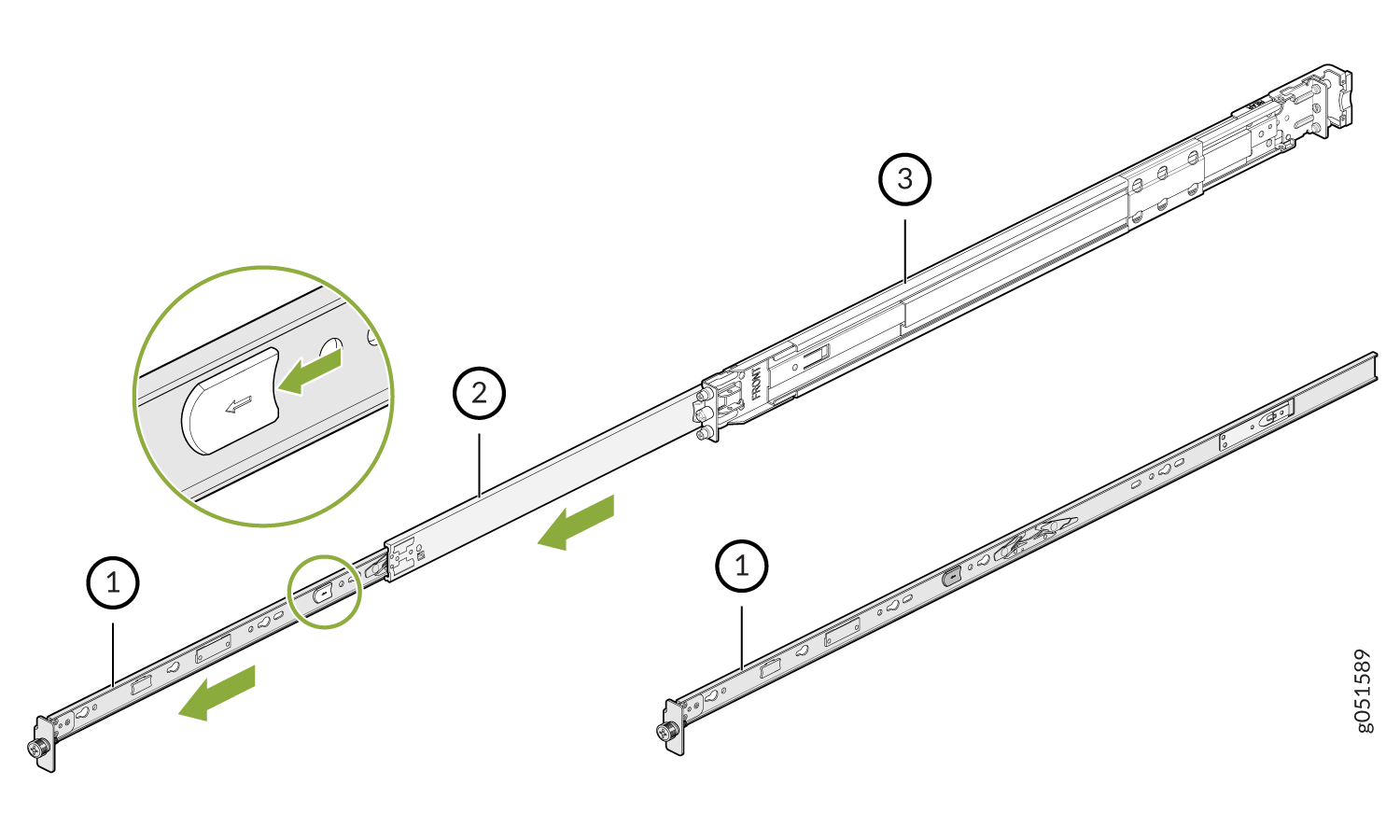

  3. 内側レール・ブラケットの白いタブを前方に押し、ブラケットをスライド・レール・アセンブリーから引き出して脇に置きます。

    1. インナーレールブラケット

    2. スライダーレール

    3. アウターレール

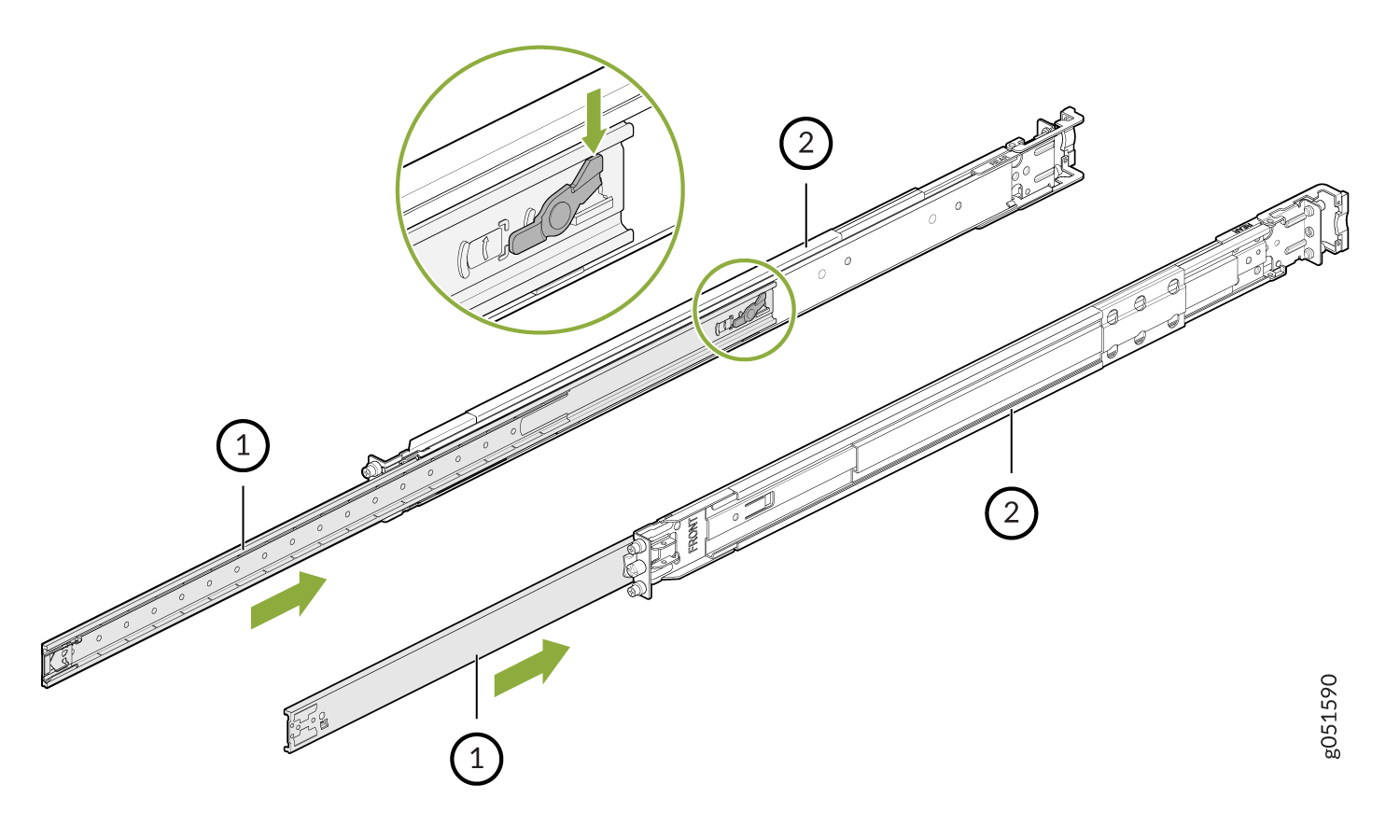

  4. スライダーレールのラッチを押し下げ、スライダーレールをスライドレールアセンブリに戻します。

    1. スライダーレール

    2. アウターレール

スライド・レール・アセンブリーをラックに取り付けます

  1. スライド・レール・アセンブリーの後端にあるラッチを、開いた位置に動かします。

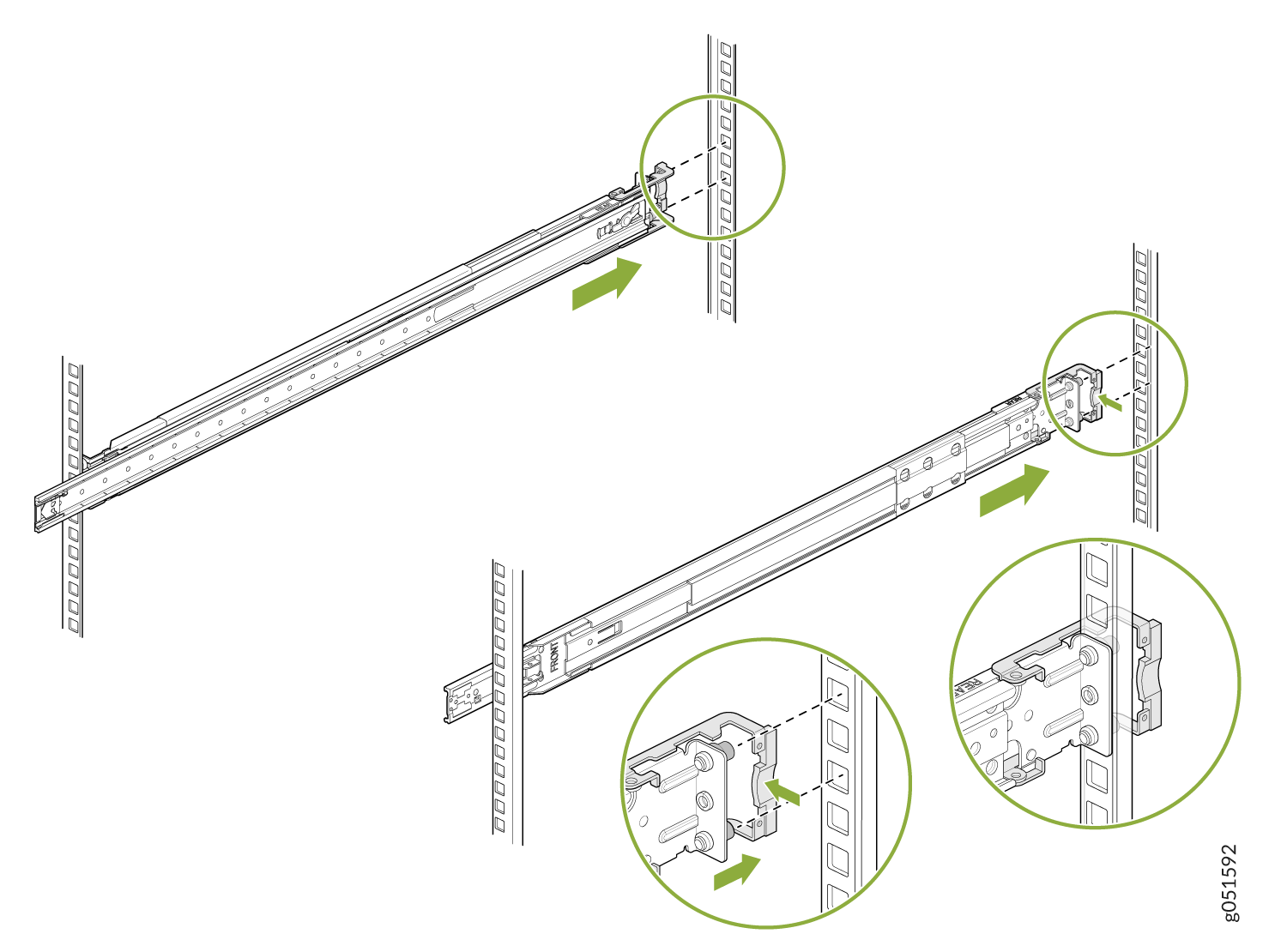

  2. スライド・レール・アセンブリーの後端を、使用する背面ラック支柱の穴に位置合わせします。

    外側レールの取り付けペグは、ラック支柱の内側から背面のラック支柱の穴に入ります。

  3. 外側レールの背面取り付けペグを背面ラック支柱の穴に押し込みます。カチッという音が聞こえます。

  4. ラッチを近い位置まで動かします。

    外側レールの後端は、背面ラック支柱の外側を包み込みます。

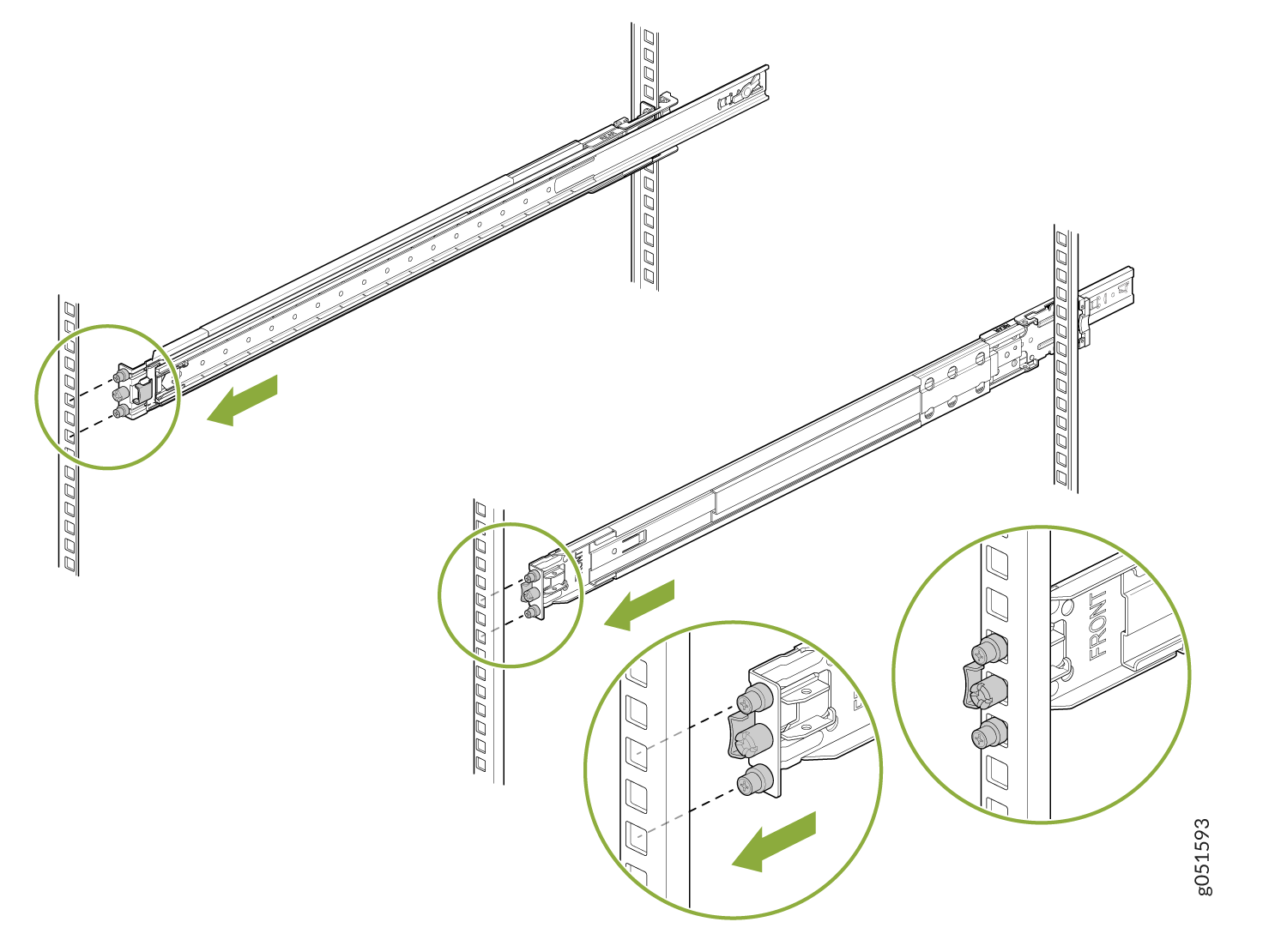

  5. スライダ レールの長さを調整し、その前面取り付けペグを前面ラック支柱の穴に押し込みます。カチッという音が聞こえます。

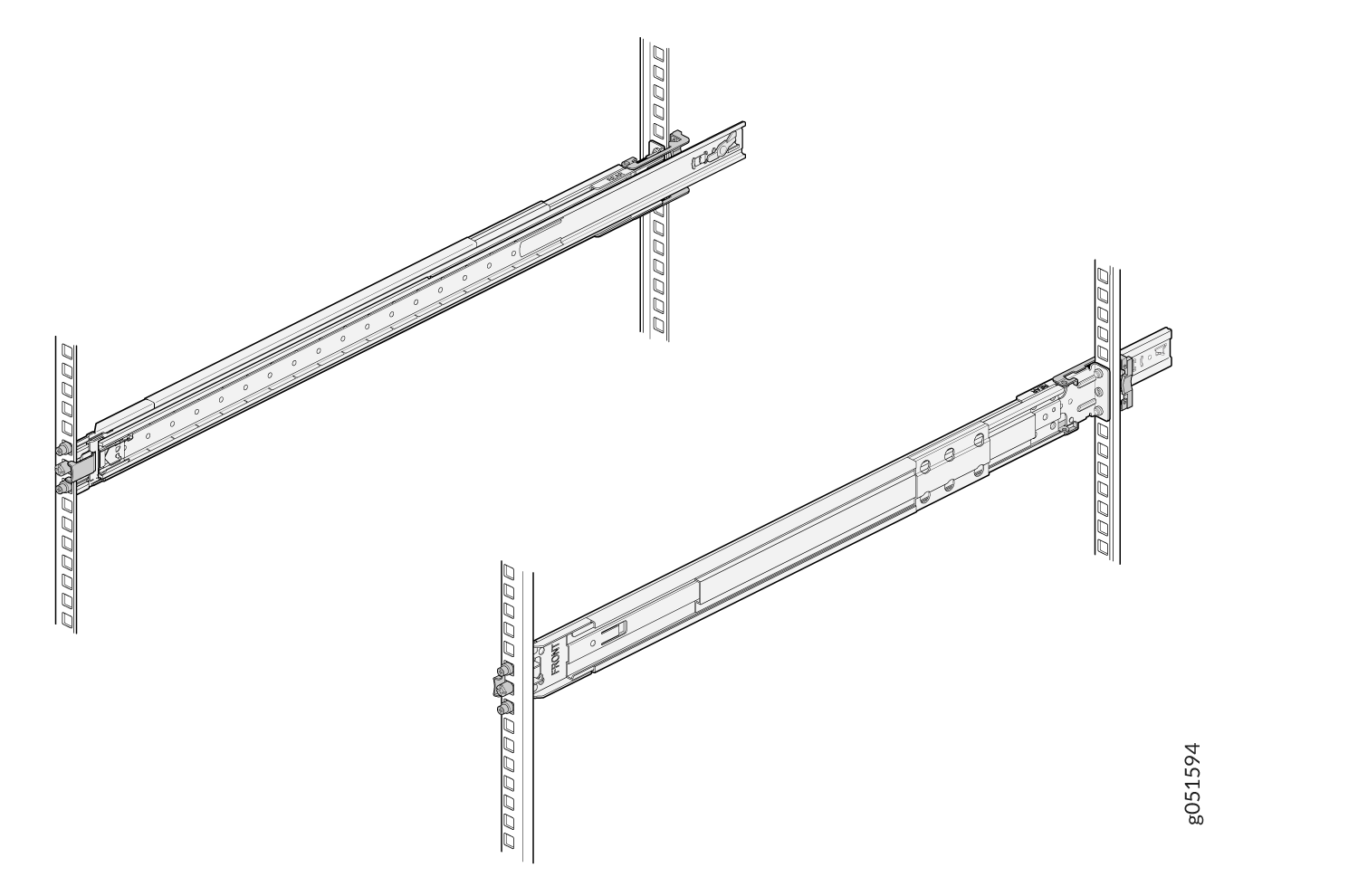

  6. スライド・レール・アセンブリーが完全に取り付けられている。両方のスライド・レール・アセンブリーが互いに同じ高さにあり、前後に水平であることを確認します。

ラックへのスイッチの取り付け

  1. スライダレールを完全に伸ばしたロック位置まで引き出し、ボールベアリング固定具がスライダレールの前面にあることを確認します。

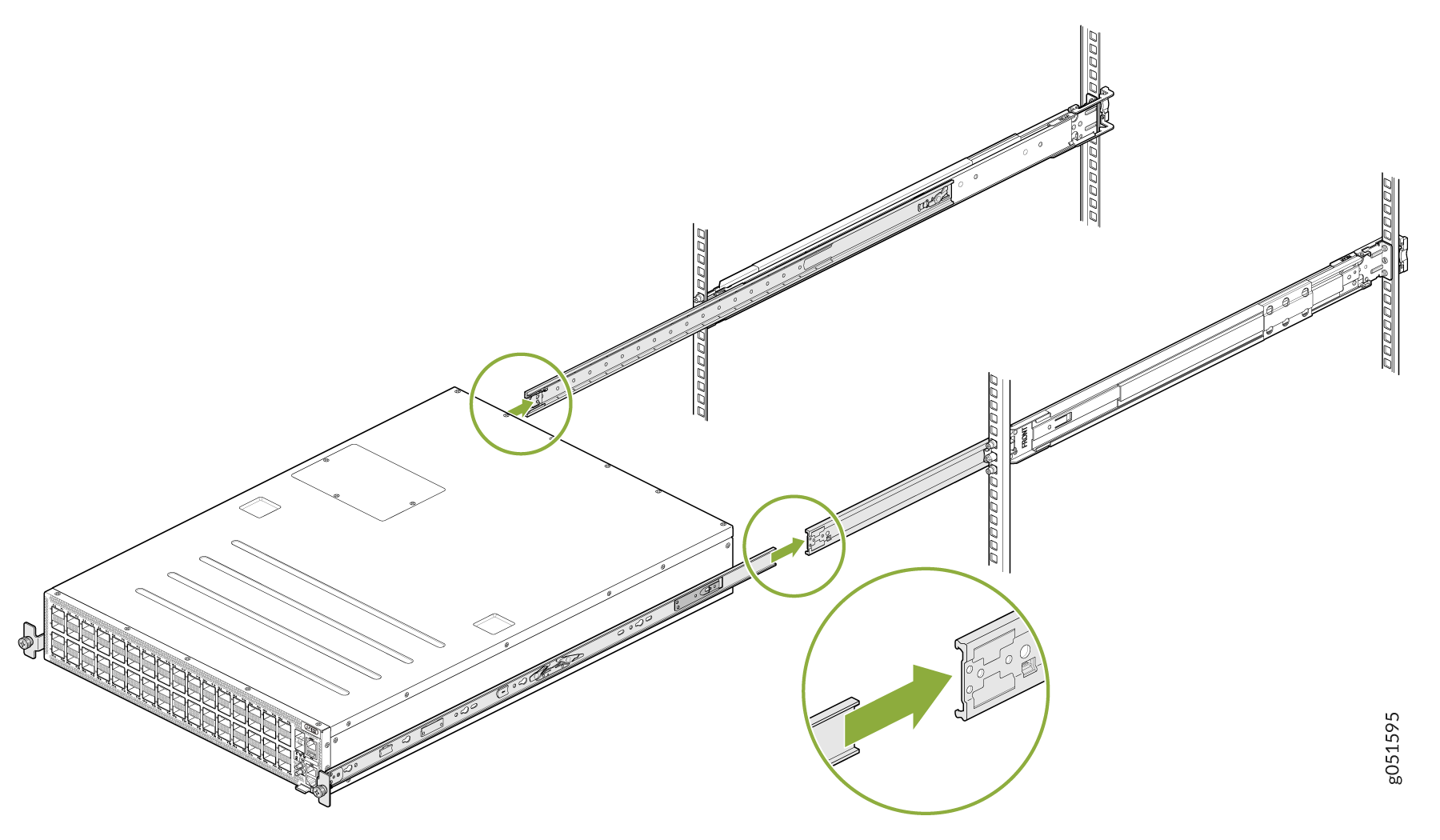

  2. スイッチを持ち上げて、内側レール ブラケットの後部をラックのスライダー レールの前端に合わせます。

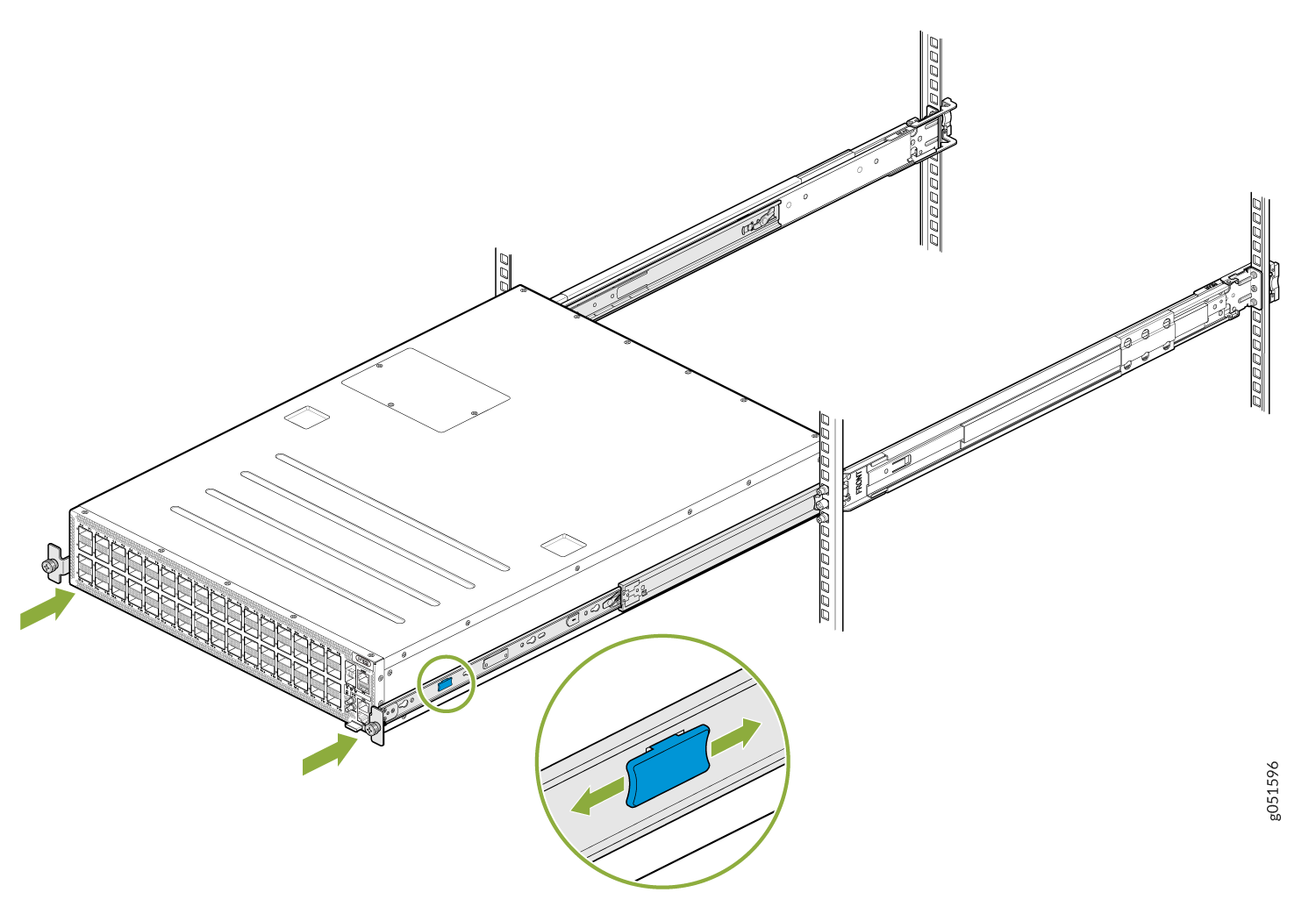

  3. 続行できなくなるまで、内側レールブラケットをスライダーレールに押し込みます。

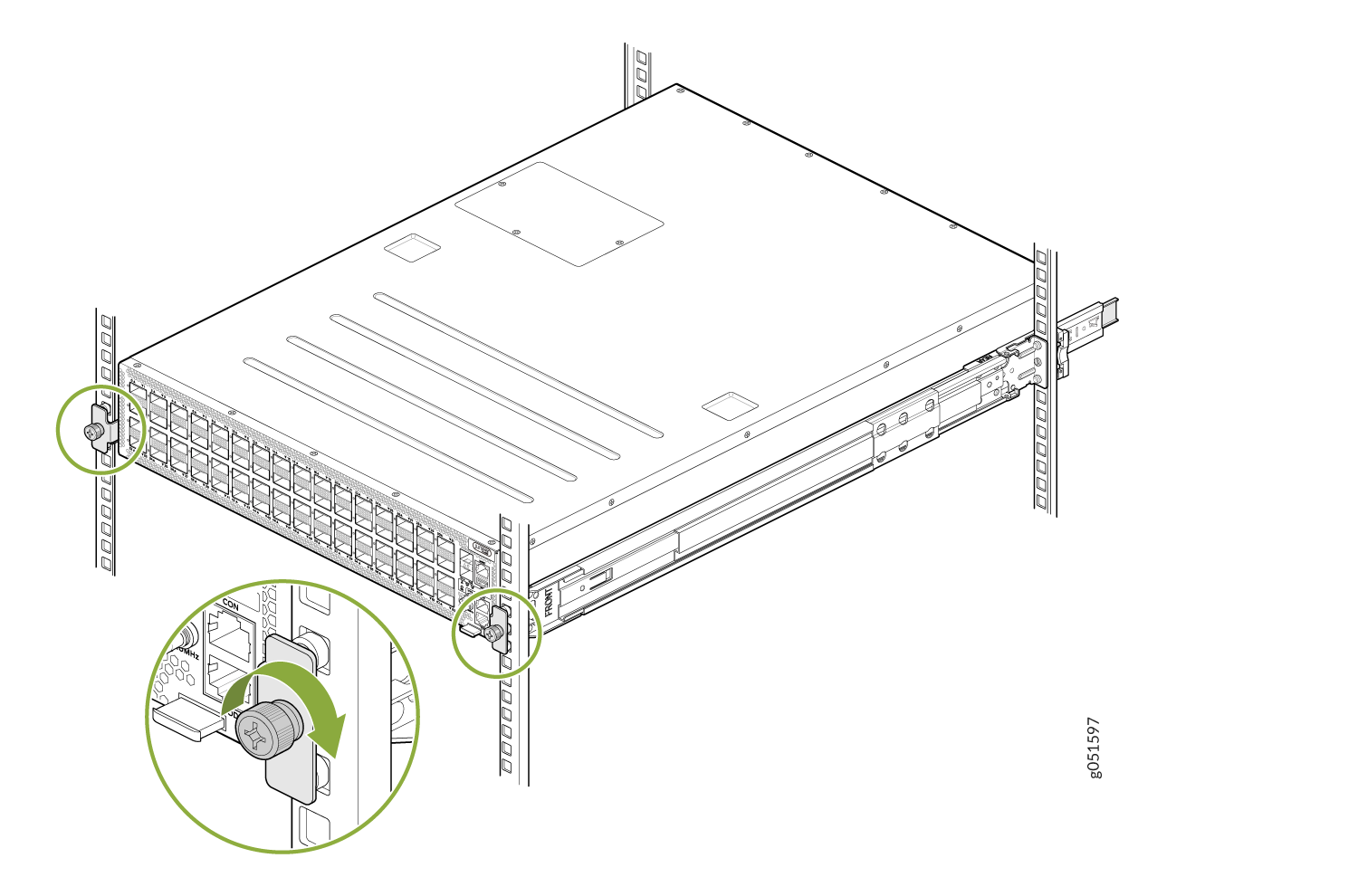

  4. 2 本の取り付けネジを締めてスイッチを固定します。
