QFX5240電源システムの保守

QFX5240電源ユニット(PSU)は、ホットリムーブ可能でホットインサート可能な現場交換可能ユニット(FRU)です。スイッチの電源を切ったり、スイッチング機能を中断したりすることなく、電源を交換できます。

QFX5240スイッチから電源装置を取り外す

QFX5240スイッチは、2つの電源を備えた状態で工場から出荷されます。

QFX5240スイッチからPSUを取り外す前に、静電放電(ESD)による損傷を防ぐために必要な予防措置を講じていることを確認してください。

QFX5240 スイッチから PSU を取り外すために、以下の部品と工具が揃っていることを確認します。

ESD接地ストラップ
帯電防止袋または帯電防止マット

帯電防止袋または帯電防止マットを平らで安定した面に置きます。
ESD 接地ストラップを手首に着け、ストラップをラックの ESD ポイントと接続します。

手記：
QFX5240 スイッチに電源装置が 1 台しか取り付けられていない場合は、電源装置を取り外す前にスイッチの電源を切る必要があります。「QFX5240 スイッチの電源を切る」を参照してください。
スイッチの電源を切断します。
- AC 電源:AC 電源コンセントに電源スイッチがある場合は、OFF(O)の位置に設定します。AC電源コンセントに電源スイッチがない場合は、電源コンセントに接続されている電源コードのプラグの端をそっと引き抜きます。
電源フェースプレートから電源ケーブルを取り外します。
- AC 電源:電源コード固定具を外し、電源フェースプレートに接続されている電源コードのソケット端をそっと引き抜いて、電源コードを電源フェースプレートから取り外します。
電源ユニットのハンドルを横から押します。
電源装置のハンドルをつかみ、しっかりと引いて電源装置をシャーシから半分引き出します。図 1 は、AC 電源装置を QFX5240 スイッチから取り外す方法を示しています。

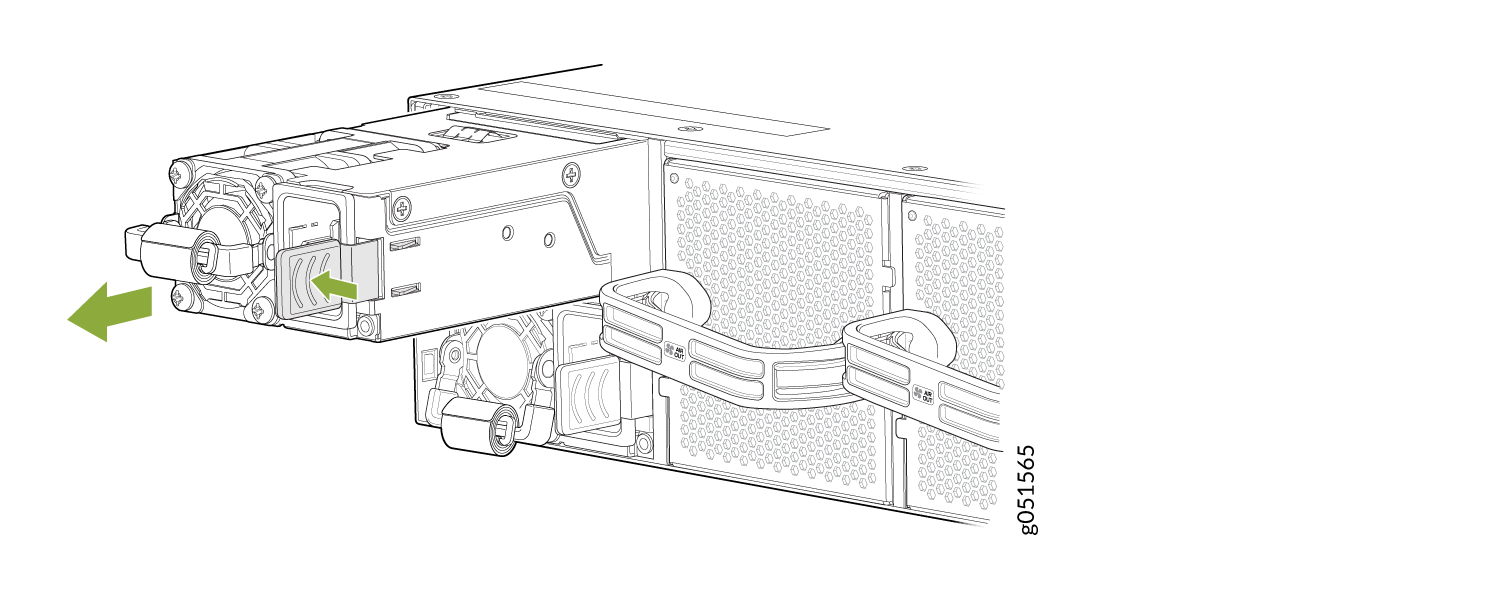

図1:AC PSUをQFX5240スイッチから取り外す
電源装置の下に片手を添えて支え、シャーシから完全に引き出します。電源のコンポーネント、ピン、リード、またはハンダ接続部に触れないように注意してください。
電源装置を帯電防止袋に入れるか、安定した平らな面に敷いた静電気防止マットの上に置きます。
別の電源モジュールと交換してください。

QFX5240 スイッチへの AC 電源装置の取り付け

QFX5240スイッチに電源装置を取り付ける前に、静電放電(ESD)による損傷を防ぐために必要な予防措置を講じていることを確認してください。
電源装置のエアーフロー方向がシャーシと同じであることを確認します。電源装置のハンドルのラベルは、エアーフローの方向を示しています。詳細については QFX5240冷却システムを参照してください。

QFX5240スイッチに電源装置を取り付けるには、次の手順に従います。

ESD 接地ストラップを手首に着け、ストラップをラックの ESD ポイントと接続します。
電源装置を袋から取り出す際は、電源装置のコンポーネント、ピン、リード、またはハンダ接続部に触れないように注意してください。

注意：

電源装置のハンドルの矢印の方向が、シャーシ内のエアーフローの方向と一致していることを確認します。シャーシに取り付ける各電源モジュールのエアーフロー方向が同じであることを確認します。2 つの異なる気流方向の電源を取り付けると、Junos OS はアラームを発生させ、ステータス(ALM)LEDがオレンジ色に点滅します。
電源装置に保護用ラップが付いている場合は、電源装置の 4 面すべてからラップをはがし、はがします。
両手を使って、スイッチの FRU パネルにある電源スロットに電源装置を置き、完全に装着されるまでスライドさせます。

図 2:AC PSU を QFX5240 スイッチ Removing a power supply unit from a server with a green arrow indicating the direction.

に取り付ける

手記：

各電源装置は、専用の電源コンセントに接続する必要があります。

手記：

ジュニパーケアサービス契約を結んでいる場合は、ハードウェアコンポーネントの追加、変更、またはアップグレードを https://www.juniper.net/customers/support/tools/updateinstallbase/ で登録します。そうしないと、交換部品が必要な場合に大幅な遅延が発生する可能性があります。この注意事項は、既存のコンポーネントを同じタイプのコンポーネントで置き換える場合には適用されません。
