QFX5240管理パネル

QFX5240管理パネルの概要

QFX5240の管理パネルは、ポートパネルの右側にあります。図 1 および図 2 を参照してください。

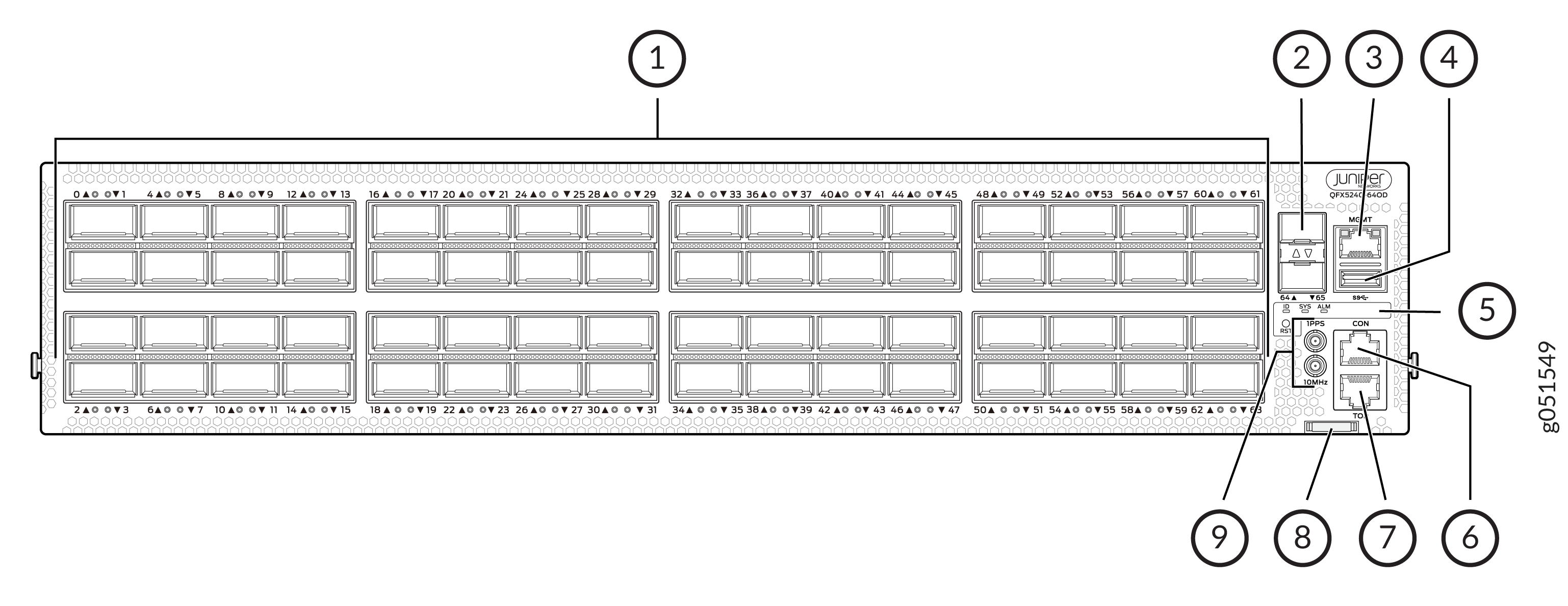

図1:QFX5240-64OD管理パネル

1 — ポートパネル	6 — RJ-45 コンソールポート
2 — SFP28ポート	7 — RJ-45 TOP(時刻)ポート
3 — RJ-45 管理ポート	8 — シャーシシリアル番号の引き出し
4回 — USBポート	9 — クロック入出力コネクタ(10MHzおよび1PPS)
5台 — ステータスLED

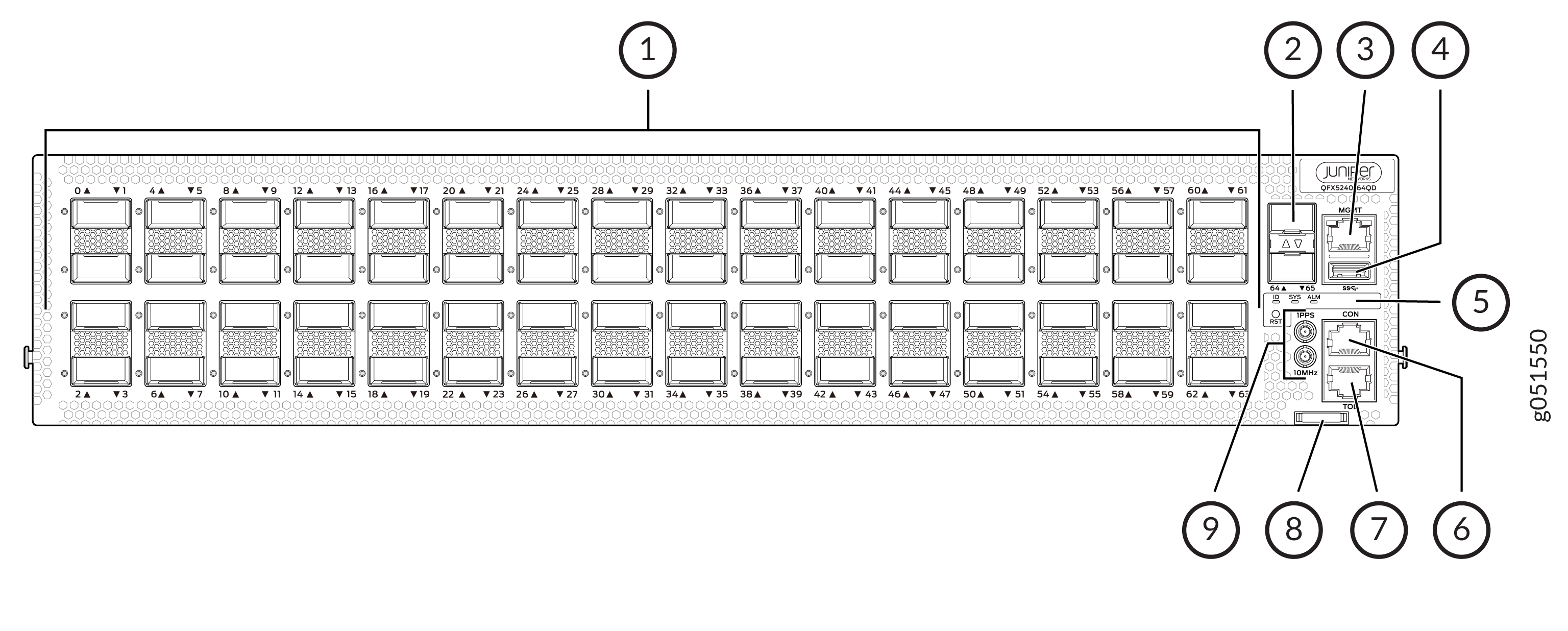

図2:QFX5240-64QD管理パネル QFX5240-64QD Management Panel

1 — ポートパネル	6 — RJ-45 コンソールポート
2 — SFP28ポート	7 — RJ-45 TOP(時刻)ポート
3 — RJ-45 管理ポート	8 — シャーシシリアル番号の引き出し
4回 — USBポート	9 — クロック入出力コネクタ(10MHzおよび1PPS)
5台 — ステータスLED

QFX5240管理パネルの LED

LED は、次の管理パネルポートにあります。

シャーシの状態 LED
RJ-45 管理ポート LED

次のセクションでは、これらのLEDの解釈方法について説明します。

シャーシステータス LED QFX5240
管理ポート LED

シャーシステータス LED QFX5240

QFX5240には、システムステータスを示す 3 つの LED があります。これらのLEDは、ネットワークポートの左側にあります( 図3 および図4を参照)。

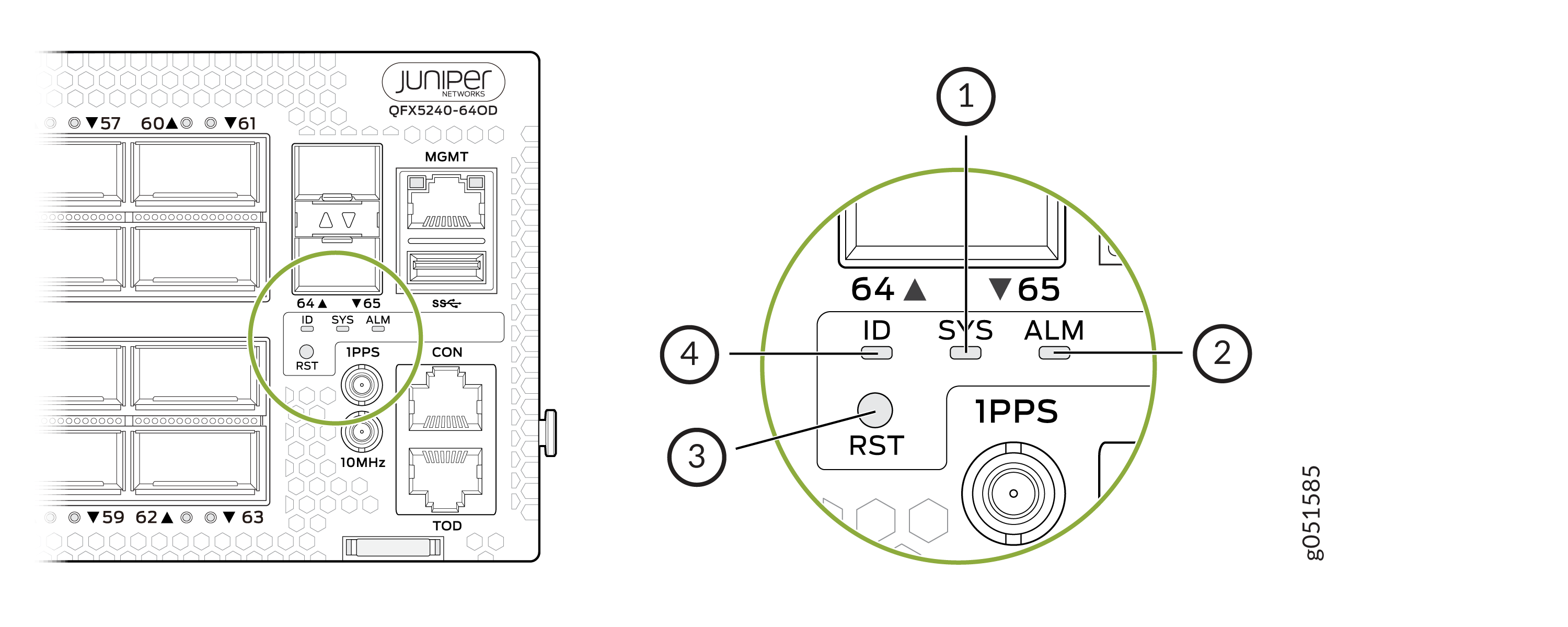

図3:QFX5240-64ODシャーシのステータスLED Diagram of Juniper Networks QFX5240-64OD front panel highlighting ID SYS ALM LEDs RST button 1PPS and 10MHz ports for network management and timing.

Diagram of Juniper Networks QFX5240-64OD front panel highlighting ID SYS ALM LEDs RST button 1PPS and 10MHz ports for network management and timing.

1 — SYS:システムステータス	3 — RST:リセットボタン
2 — ALM:シャーシアラームまたは障害	4回 — ID-LED

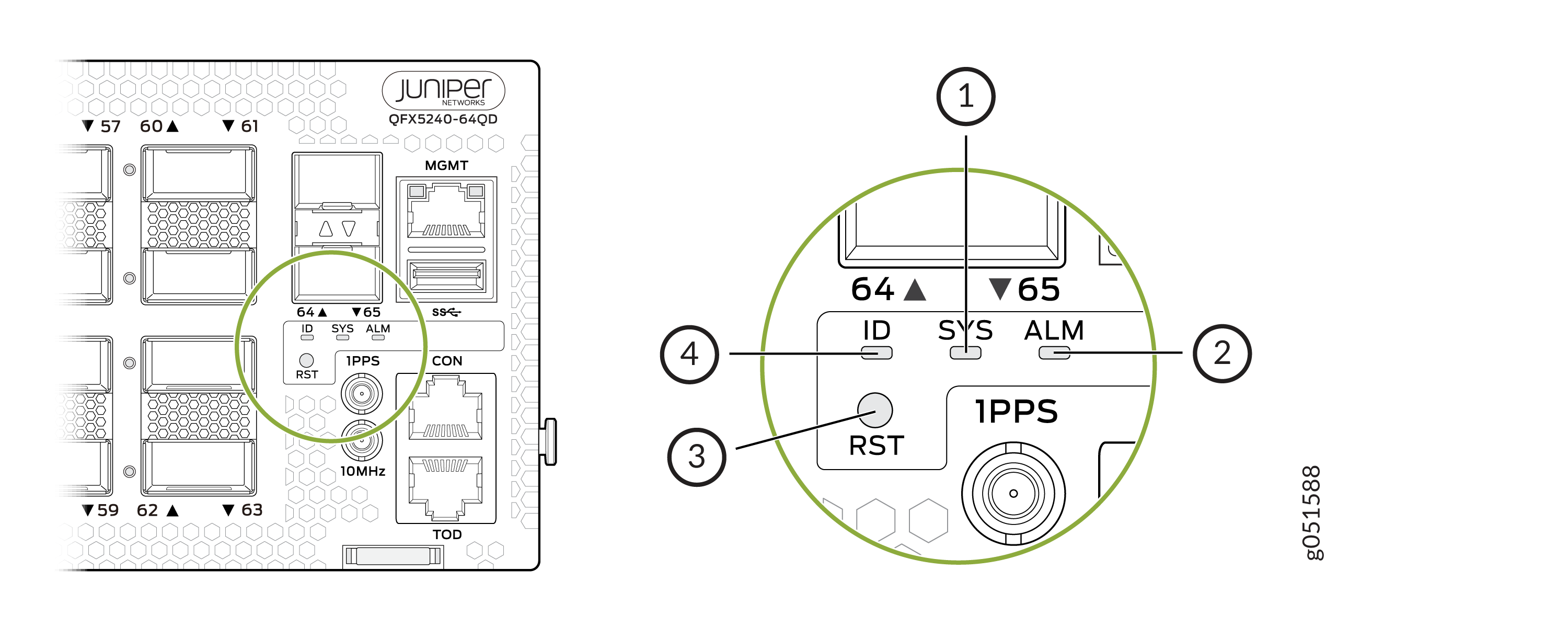

図 4:QFX5240-64QD シャーシステータス LED Front panel of Juniper Networks QFX5240-64QD switch showing LED indicators ID SYS ALM, RST button, 1PPS port, and 10MHz port for synchronization.

Front panel of Juniper Networks QFX5240-64QD switch showing LED indicators ID SYS ALM, RST button, 1PPS port, and 10MHz port for synchronization.

1 — SYS:システムステータス	3 — RST:レストボタン
2 — ALM:シャーシアラームまたは障害	4回 — ID-LED

3つのLEDの色は、CLIからリモートで表示でき、動作モードコマンド show chassis ledを発行します。

表 1:QFX5240 スイッチのシャーシステータス LED
名前	色	状態	形容
ALM–アラーム	消灯	オフ	スイッチが停止しているか、アラームが発生していない。手記： BIOS起動中はALM LEDが緑色に点灯します。
	赤い	着実にオン	温度アラーム、電源障害、メディア障害など、ハードウェアの重大な障害が発生しました。デバイスが停止しました。AC電源コンセントをオフ(O)の位置に設定するか、AC電源コードを抜いて、デバイスの電源を切ります。電圧または設置場所の温度の問題があれば修正し、スイッチを冷却します。QFX5240の電源を入れます。電源装置とファンの LED を監視して、エラーが発生している場所を判別します。
	琥珀	着実にオン	ソフトウェアエラーやレスキュー設定の欠落など、マイナーなシステムレベルのアラームが発生しました。AC電源コンセントをオフ(O)の位置に設定するか、AC電源コードを抜いて、デバイスの電源を切ります。QFX5240の電源を入れ、ステータスLEDを監視して、Junos OS Evolvedが正しく起動することを確認します。
SYS - システム	消灯	オフ	デバイスの電源がオフになっているか、停止しています。手記： SYS LEDは、BIOS起動中に緑に点灯します。
SYS - システム	緑	着実にオン	Junos OS Evolvedがデバイスにロードされます。
ID–識別	消灯	オフ	ビーコン機能はスイッチで有効になっていません。 `request chassis beacon fpc 0 on` 運用モードコマンドを使用して、この機能を有効にします。手記： BIOS 起動中は ID LED が緑色に点灯します。
ID–識別	青い	点滅	ビーコン機能はスイッチで有効になっています。 `request chassis beacon fpc 0 off` 運用モードコマンドを使用して、この機能を無効にします。
先端：ビーコンのステータスを確認するには、 `show chassis beacon` 運用モードコマンドを使用します。 user@host> `show chassis beacon` OFF

管理ポート LED

QFX5240の RJ-45 管理ポートには、リンクステータスとリンクアクティビティを示す 2 つの LED があります。管理ポートには MGMT というラベルが付けられます。図 5 を参照してください。

図 5:QFX5240 スイッチの管理ポート LED Diagram of Juniper Networks QFX5240-64Q switch panel with labels highlighting management port and SFP port.

—

ステータスLED

—

リンクアクティビティ LED

表 2 は、QFX5240スイッチの管理ポート LED を示しています。

表 2:QFX5240 スイッチの管理ポート LED
LED製品	色	状態	形容
リンクアクティビティ	消灯	オフ	リンクが確立されていないか、障害が発生しているか、またはリンクがダウンしています。
	緑	着実にオン	リンクは確立されていますが、リンクアクティビティはありません。
	緑	点滅またはちらつき	リンクが確立され、リンクアクティビティがあります。
地位	消灯	オフ	ポート速度が 10 Mbps であるか、リンクがダウンしています。
	緑	着実にオン	ポート速度は I Gbps です。
	緑	着実にオン	ポート速度は100Mbpsです。
