QFX5240ポートパネル

QFX5240-64OD のポート パネルには、OSFP 800 Gbps 速度での伝送をサポートする 64 個の高速ポートがあります。QFX5240-64QDのポートパネルには、800Gbpsの速度での伝送をサポートする64の高速ポートがあります。 図 1 および 図 2 を参照してください。

図 1:QFX5240-64OD ポート パネル QFX5240-64OD Port Panel
1
—

ネットワークポートパネル
6
—

RJ-45 コンソール ポート(CON)

2
—

SFP28ポート

7
—

RJ-45 TOP(時刻)ポート
3
—

RJ-45管理ポート(MGMT)

8
—

シャーシシリアル番号の引き出し
4回
—

USB ポート
9
—

クロック入出力コネクタ(10MHzおよび1PPS)

5台
—

ステータスLED


手記：

[Reset](リセット)ボタンを使用すると、デバイスのみが再起動され、スイッチの既存の設定は変更されません。デバイスは工場出荷時のデフォルト設定に戻りません。
図 2:QFX5240-64QD ポート パネル QFX5240-64QD Port Panel
1
—

ネットワーク ポート
6
—

RJ-45 コンソール ポート(CON)
2
—

SFP28ポート
7
—

RJ-45 TOP(時刻)ポート
3
—

RJ-45管理ポート(MGMT)
8
—

シャーシシリアル番号の引き出し
4回
—

USBポート
9
—

クロック入出力コネクタ(10MHzおよび1PPS)
5台
—

ステータスLED



QFX5240 ネットワーク ポート LED

QFX5240-64ODの高速OSFPネットワークポートとQFX5240-64QDの高速QSFP-DDネットワークポートは、単一のRGB LEDを使用して、リンクステータス、リンク上のアクティビティ、または障害状態を示します。

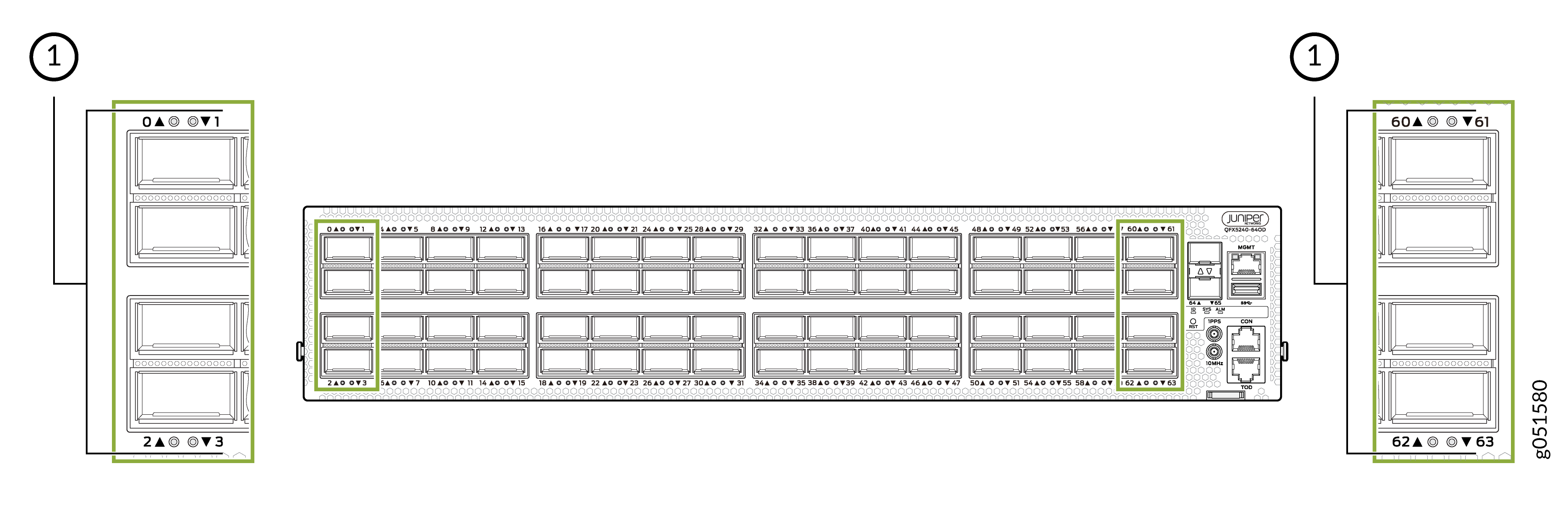

図3:QFX5240-64ODスイッチJuniper Networks QFX3240-64QD switch front panel layout with 64 QSFP+ ports and management interfaces: MGMT, CON, IPPS, 10MHz.のネットワークポートLED
1
—

ネットワーク ポート LED


図4:QFX5240-64QDスイッチJuniper Networks QFX5240-96Q switch front panel. Features 96 QSFP+ ports for 40GbE or 100GbE, fan modules, management interfaces, and power supply units.のネットワークポートLED
1
—

ネットワーク ポート LED



表1は、QFX5240-64ODおよびQFX5240-64QDスイッチのネットワークポート(非チャネル化)LEDの動作を示しています。

表 1:QFX5240-64OD および QFX5240-64QD ネットワーク ポート LED

色

状態

形容

消灯

オフ

オフがデフォルトのモードです。電源が供給され、トランシーバがポートに接続されている場合でも、LED が消灯することがあります。

リンクがダウンしています。

トランシーバーがありません。

緑

着実にオン

400/800 Gbps のリンクが確立されており、リンク アクティビティはありません。

着実にオン

400/800 Gbps のリンクが確立され、リンク アクティビティがあります。

黄色

着実にオン

リンクダウン;信号の損失とトランシーバーのハードウェア障害を除くその他の障害

リモート エラーのため、または CLI でポートを無効にしたために、リンクがダウンしています。

赤い

着実にオン

ポート/トランシーバーにハードウェア障害が発生しているため、リンクがダウンしています。
