QFX5230-64CD冷却システムの保守

QFX5230-64CDスイッチのファンモジュールは、ホットリムーブおよびホットインサート可能なFRU(フィールド交換可能ユニット)です。スイッチの電源をオフにしたり、スイッチング機能を中断したりすることなく、そのうちの1つを取り外して交換できます。

注意:

適切なエアフローを確保するため、交換用ファンモジュールが手元に手元に用意されるまで、故障したファンモジュールを所定の位置に置いておきます。ファンスロットを開いた状態でデバイスを長時間稼働させないでください。

QFX5230-64CDスイッチからファンモジュールを取り外す方法

QFX5230-64CDスイッチからファンモジュールを取り外す前に、静電放電(ESD)による損傷を防ぐために必要な予防措置を講じていることを確認してください( 静電放電による損傷の防止を参照)。

QFX5230-64CDスイッチからファンモジュールを取り外すために、以下の部品と工具が用意されていることを確認してください。

  • ESD接地ストラップ

  • 帯電防止袋または帯電防止マット

QFX5230-64CDスイッチからファンモジュールを取り外すには:

  1. 帯電防止袋または帯電防止マットを平らで安定した面に置きます。
  2. 手首にESD接地ストラップを取り付け、シャーシのESDポイントにストラップを接続します。
  3. プラス 2 ドライバを使用して、ロックねじを緩めます(3 回転または 4 回転)。
  4. ファンモジュールのハンドルをつかみ、ハンドルの外側を握ってモジュールを解放します。
    警告:

    怪我をしないように、ファン モジュールをシャーシから引き出す際にファンに手や工具で触れないでください。ファンがまだ動作している可能性があります。
  5. しっかりと 引いて、ファンモジュールをシャーシから半分までスライドさせます。
  6. ファンの回転が止まったら、もう一方の手でファンを支え、ファンモジュールをシャーシから完全に引き出します。
  7. ファンモジュールを帯電防止袋に入れるか、平らで安定した面に置いた帯電防止マットの上に置きます。

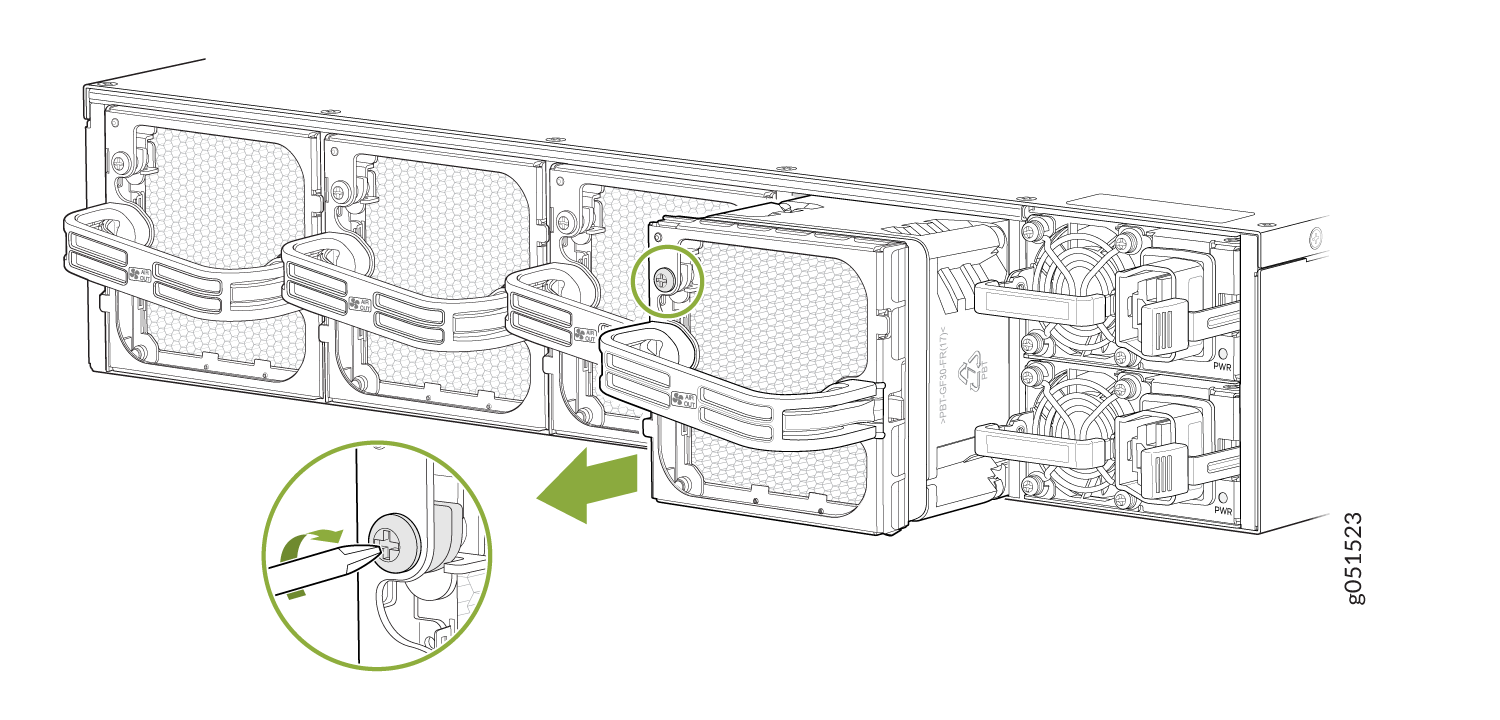

図1:QFX5230-64CDスイッチからファンモジュールを取り外すTechnical illustration of a server cooling system with rack-mounted fans and honeycomb grilles. Inset shows fan module's locking mechanism.
注:

ファンモジュールが削除されると、CLIメッセージ Fan/Blower is Absent がシステムログに記録され、システムからマイナーアラームが発生します。

QFX5230-64CDスイッチにファンモジュールを取り付ける方法

QFX5230-64CDにファンモジュールを取り付ける前に、静電放電(ESD)による損傷を防ぐために必要な予防措置を講じていることを確認してください( 静電放電による損傷の防止を参照)。

QFX5230-64CDスイッチのファンモジュールは、ホットリムーブおよびホットインサート可能なFRU(フィールド交換可能ユニット)です。スイッチの電源を切ったり、スイッチの機能を中断したりすることなく、取り外したり交換することができます。

注意:

適切なエアフローを確保するため、交換用ファンモジュールが手元に手元に用意されるまで、故障したファンモジュールを所定の位置に置いておきます。ファンスロットを開いた状態でデバイスを長時間稼働させないでください。
注:

ファンモジュールは、購入するスイッチ製品のバリエーションに応じて、FRUからポートまたはポートからFRUへのエアフローを提供します。

QFX5230-64CDスイッチにファンモジュールを取り付けるには、次の手順に従います。

  1. 手首にESD接地ストラップを取り付け、シャーシのESDポイントにストラップを接続します。
  2. ファンモジュールをバッグから取り出すときは、コネクターに触れないように注意してください。
  3. シャー シの FRU パネルにあるオープン スロットにモジュールを合わせ、完全に収まるまでスライドさせて挿入します。

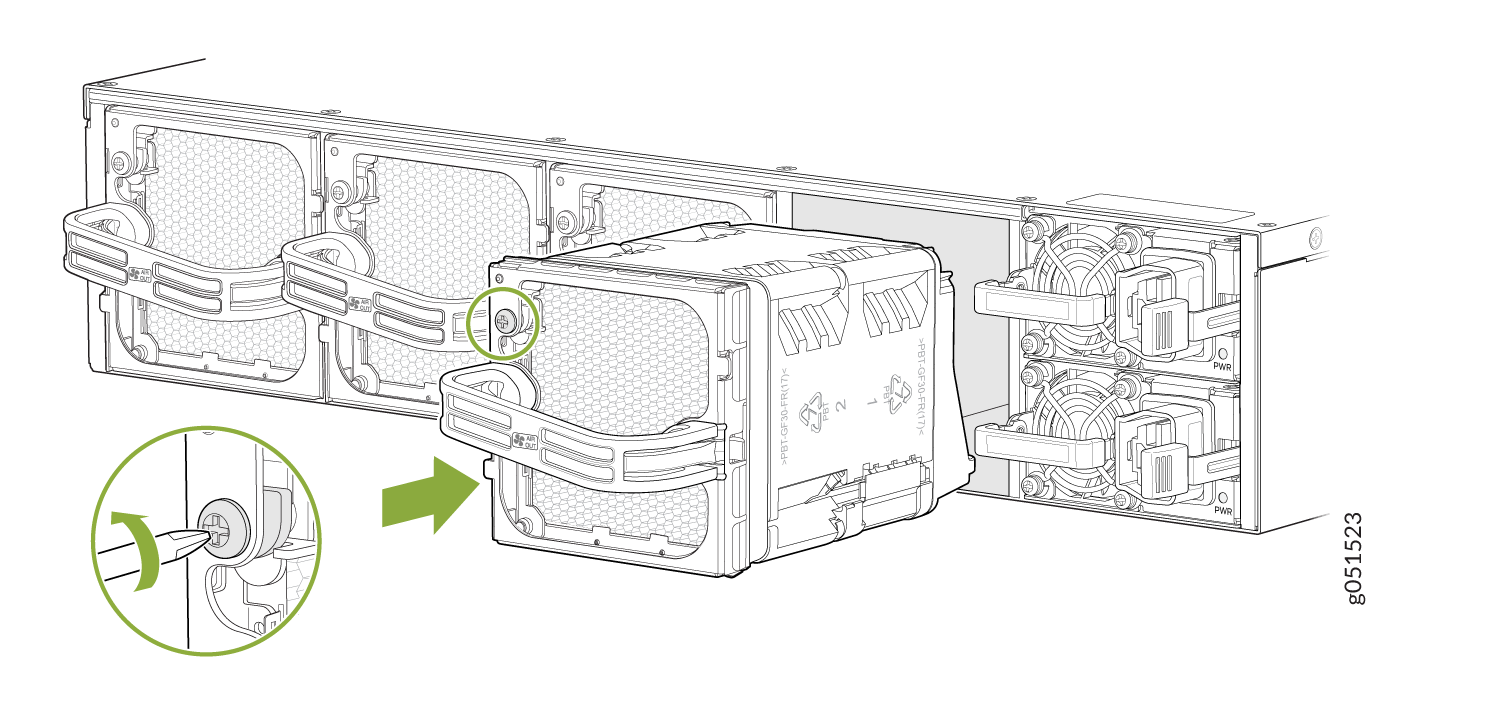

    図2:QFX5230-64CDスイッチServer component removal or installation process with a tool interacting with a screw, showing honeycomb airflow design and module handles.へのファンモジュールの取り付け
    注意:

    ファンモジュールを気流方向の異なるシャーシに取り付けようとすると、損傷する可能性があります。スイッチ製品バリアントをハンドルのエアフロー マークと比較して、シャーシと同じエアフロー方向のファン モジュールを取り付けていることを確認します。ファンモジュールは、同じエアフロータイプをサポートするQFX5230-64CD製品バリアントにのみ挿入できるように設計されています。詳細については、 QFX5230-64CD電源システム を参照してください。
  4. プラス2番ドライバーを使用して、ロックネジを締めます。
