QFX5230-64CDと電源の接続

QFX5230-64CDスイッチの接地

アースをQFX5230-64CDスイッチに接続するには、次の手順に従います。

  1. No.10 スプリットロックワッシャー(付属していません)付きの 2 本の 10-32 x 0.25 インチネジを使用して、接地ラグと付属ケーブル(付属していません)をシャーシに固定します。アース ラグの支柱は右を向く必要があります。図 1 を参照してください。
    図1:接地ケーブルをQFX5230-64CDスイッチConnecting a Grounding Cable to a QFX5230-64CD Switchに接続する
  2. 接地ケーブルのもう一方の端を、スイッチが取り付けられているラックなどの適切なアースに接続します。
  3. 接地ケーブルは、他のデバイスコンポーネントに触れたり、アクセスを妨げたりしないように、また、人がつまずくような場所に垂れ下がらないようにしてください。

AC電源をQFX5230-64CDスイッチに接続します

スイッチに電源を接続する前に、ESD による損傷の防止方法を理解しておいてください。静 電放電による損傷の防止を参照してください。

手記：

安全性および電磁干渉(EMI)要件を満たし、適切な動作を保証するには、QFX5230-64CDスイッチを電源に接続する前にアースに接続する必要があります。
警告：

スイッチに電源を接続する前に、資格を持つ電気技師が、用意したアース ケーブルと電源ケーブルにケーブル ラグを取り付ける必要があります。ラグが正しく取り付けられていないケーブルは、スイッチを損傷する可能性があります(たとえば、短絡を引き起こすなど)。安全性およびEMI(電磁干渉)要件を満たし、適切な動作を保証するには、シャーシを電源に接続する前に、シャーシをアースに接続する必要があります。どのような状況でも、スイッチ シャーシの保護端子を使用してアースに接続してください。

QFX5230-64CD スイッチの AC 電源装置(PSU)は、ホットリムーブ可能なホットインサート可能な FRU(現場交換可能ユニット)です。スイッチの電源を切ったり、ルーティング機能を中断したりすることなく、取り外しや交換ができます。

AC電源をQFX5230-64CDスイッチに接続するには、次の手順に従います。

  1. シャーシをアースに接続します。
    注意：

    安全性および電磁干渉(EMI)要件を満たし、適切な動作を保証するには、QFX5230-64CDスイッチを電源に接続する前に、適切に接地する必要があります。シャーシに個別の接地線が必要な設置場所の場合は、QFX5230-64CDの背面パネルにある保護接地端子を使用して接地に接続します。QFX5230-64CD スイッチは、地域に適した AC 電源コードを使用して、スイッチの電源装置を接地された AC 電源コンセントに差し込むと、接地が強化されます。
  2. 静 電放電(ESD)による損傷を防ぐために、必要な予防措置を講じていることを確認してください。
  3. ESD接地ストラップがあることを確認します。手首用 ESD ストラップの一方の端を手首に直接巻き付けて締め、ストラップのもう一方の端をデバイスの ESD ポイントと接続します。
  4. まだ 取り付けられていない場合は、スイッチに電源装置を取り付けます。
    手記：

    各電源装置は、専用の電源コンセントに接続する必要があります。
  5. 電源装置がシャーシに完全に挿入され、ラッチがしっかりしていることを確認します。
  6. QFX5230-64CDスイッチに同梱されているAC電源コードの位置を確認します。コードには、お住まいの地域に適したプラグが付いています。
  7. AC 電源をスイッチに接続できる、地理的な場所に適した電源コードがあることを確認します。
  8. 電源コードのカプラーの端を、AC 電源フェースプレートの AC 電源コード差し込み口に挿入します
  9. AC 電源コンセントに電源スイッチがある場合は、スイッチをオフ(O)の位置に設定します。
    手記：

    QFX5230-64CDスイッチは、電源ユニットに電力が供給されるとすぐに電源がオンになります。電源ユニットに電源スイッチはありません。
  10. 電源コードプラグをAC電源コンセントに挿入します。
  11. AC 電源コンセントに電源スイッチがある場合は、オン(|)の位置に設定します。
  12. 各電源装置のステータス LED が緑色に点灯していることを確認します。各電源装置のステータス LED が緑色に点灯していることを確認します。

QFX5230-64CDスイッチ用ACサーキットブレーカー

  1. シングル/マルチフィードの AC 電源の場合、各電源に専用の 2 極外部サーキット ブレーカーを使用することをお勧めします。電源の各フィードには、専用のライン接続とニュートラル接続が必要です。
  2. 回路ブレーカーの定格は、システムが完全に構成されている場合、国の電気または地域の規則に従って、各電源によって引き出される連続電流の最低125%にすることを推奨します。
  3. 最終的な安全認証に使用されるサーキットブレーカーのモデル番号は、定格電流20A、中遅延のNF100-CNです。
  4. このシステムの電源は、20kA AIC定格の内部ヒューズで構成されています。
  5. 完全な構成時に引き込まれる連続電流を考慮して、適切な定格の電源コードとサーキットブレーカーの使用を推奨します。
  6. 電源内の入力ヒューズの電気的特性については、 表1 を参照してください。
表1:QFX5230-64CDスイッチの電源ヒューズに関する情報

電気的特性

価値
ヒューズ リトルヒューズ、505
ヒューズの種類(低速、高速) 速い
定格電圧 AC500V
定格電流 20A
AIC(割り込み定格) 20kA
承認 UL、IEC
溶融積分 210
表2:ACブレーカーの推奨仕様

電気的特性

 価値
ブレーカー 士林電気、NF100-CN
遅延(ショート、ミディアム、ロング)。 中程度
ブレーカーの種類 マグネチック
定格電圧 690V
極数 2極
定格電流 20A
AIC(割り込み定格) 7.5kA
承認 UL、IEC

DC電源をQFX5230-64CDスイッチに接続します

スイッチに電源を接続する前に、ESD による損傷の防止方法を理解しておいてください。静 電放電による損傷の防止を参照してください。電源モジュールをシャーシに取り付けるときは、DC 電源モジュールのバッテリ リターンが絶縁型 DC リターン(DC-I)として接続されていることを確認します。
警告：

スイッチに電源を接続する前に、資格を持つ電気技師が、用意したアース ケーブルと電源ケーブルにケーブル ラグを取り付ける必要があります。ラグが正しく取り付けられていないケーブルは、スイッチを損傷する可能性があります(たとえば、短絡を引き起こすなど)。安全性およびEMI(電磁干渉)要件を満たし、適切な動作を保証するには、シャーシを電源に接続する前に、シャーシをアースに接続する必要があります。どのような状況でも、スイッチ シャーシの保護端子を使用してアースに接続してください。

  • 次の部品と工具が揃っていることを確認します。

    • ESD接地ストラップ

    • スクリュードライバー

    • ナットドライバ、トルク範囲は23 lb-in(2.6Nm)から25 lb-in(2.8Nm)

      注意：

      DC 電源ケーブル コネクタのネジを締めるには、適切なトルク制御工具を使用する必要があります。ネジを締めすぎないでください。過度のトルクを加えると、端子台と配線トレイが損傷します。このネジに適用できる絶対最大トルクは25 lb-in(2.8Nm)です。
    • DC 電源ケーブル 2 本。QFX5230-64CDスイッチは、4AWGおよび75°Cの温度定格のより線銅線をサポートします。
注意：

同じシャーシ内にAC電源とDC電源を混在させないでください。各電源装置は、専用の電源に接続する必要があります。

QFX5230-64CD スイッチの DC 電源は、ホットリムーブおよびホットインサート可能な FRU(現場交換可能ユニット)です。スイッチの電源を切ったり、スイッチの機能を中断したりすることなく、取り外しや交換ができます。ただし、装置を取り外す前に電源装置を切断する必要があります。

警告：

DC電源のQFX5230-64CDスイッチモデルは、アクセス制限された場所への設置のみを目的としています。

DC電源をQFX5230-64CDスイッチに接続するには、次の手順に従います。

  1. 静電気放電による機器の損傷を防ぐため、ESD接地ストラップを手首に直接装着し、そのストラップを認定された設置場所のESD接地ポイントと接続します。
  2. 電源装置がシャーシに完全に挿入されていること、およびラッチがしっかりしていることを確認します。
  3. 電源ケーブルの周囲に熱収縮チューブの絶縁体を取り付けます。
  4. 熱収縮チューブを取り付けるには: ケーブルのラグ バレルに取り付けられている部分にチューブをスライドさせます。チューブがワイヤの端とそれに取り付けられているラグのバレルを覆っていることを確認します。ヒートガンでチューブを収縮させます。ケーブルの周りをしっかりと収縮するように、チューブのすべての側面を均等に加熱してください。
    手記：チューブを過熱しないように注意してください。
  5. ドライバーを使用してDC端子のカバーを取り外します。
  6. DC端子からナットを外します。
  7. DC コネクタを電源装置に挿入して、各電源装置を電源装置に接続します。DC 電源ケーブルを電源装置に接続して、各電源装置を電源装置に接続します。DC PSM には、プラス(+)とマイナス(-)のラベルが付いた DC 電源ケーブルを接続するための -48V/-60V(マイナス)と RTN(プラス)のラベルが付いた 2 つの端子があります。端子は端子台のカバーで覆われています。図 2 を参照してください。

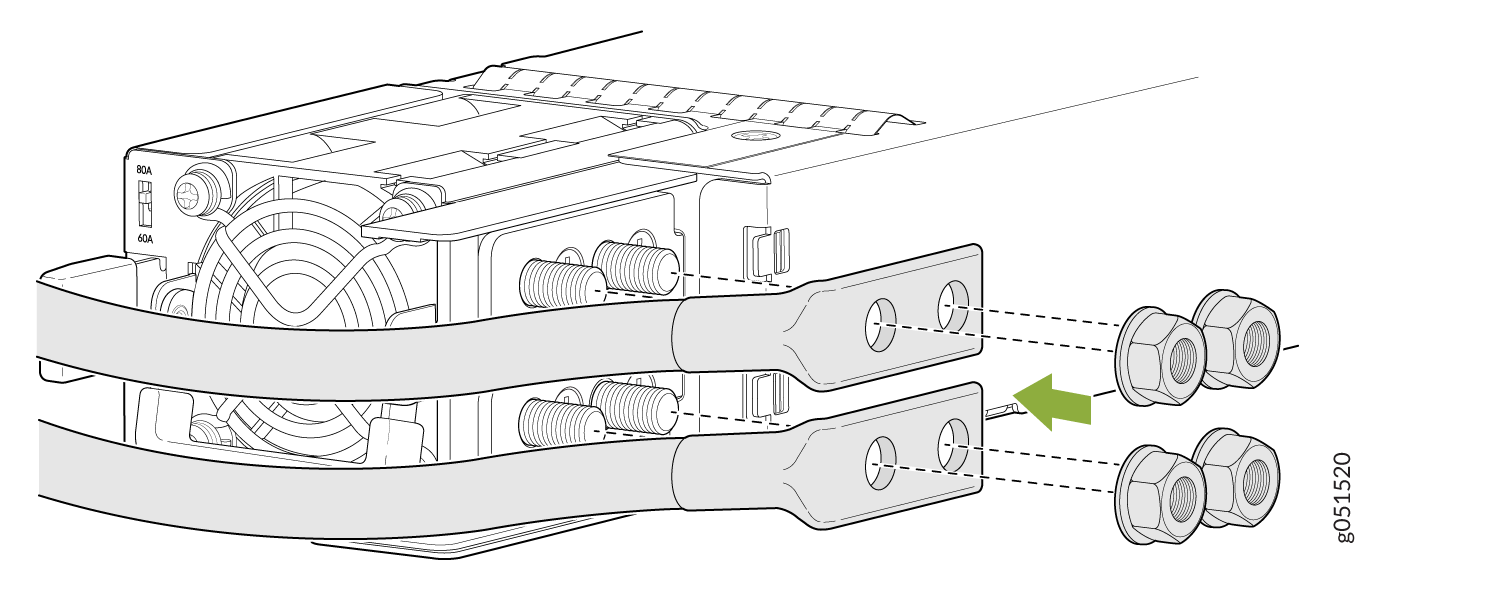

    図2:QFX5230-64CDスイッチConnecting a Straight DC Power Cable to a DC Power Supply in a QFX5230-64CD SwitchのDC電源へのストレートDC電源ケーブルの接続
    警告：

    電源ケーブルがデバイスコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしないようにしてください。
  8. ナットドライバーを使用して、電源ケーブルコネクタのナットを23ポンドインチ(2.6Nm)から25ポンドインチ(2.8Nm)の間で締めます。
    注意：

    ナットを締めるには、適切なトルク制御工具を使用する必要があります。過度のトルクを加えると、端子台と配線トレイが損傷します。このナットに適用できる絶対最大トルクは25 lb-in(2.8Nm)です。
  9. 電源に接続する各電源装置について、4 から 7 を繰り返します。
  10. 入力回路ブレーカーを閉じます。48 VDC施設のDC電源には、定格80A(125 VDC)以上のサーキットブレーカーを装備するか、地域の条例で要求されるサーキットブレーカーを装備することをお勧めします。
    注意：

    各電源と PSM 間の接続には、サーキット ブレーカーを含める必要があります。シングル/マルチフィードの DC 電源の場合、各電源に専用の外部サーキット ブレーカーを使用することを推奨します。-48V給電とリターン給電の両方が絶縁されている場合は、2極サーキットブレーカーを使用します。フィードの 1 つがアースに接続されている場合は、単極サーキット ブレーカーを使用します。この単極サーキットブレーカーは、電源装置の接地されていない側に取り付けます。サーキットブレーカーの定格は、システムが完全に構成されている場合、国の電気または地域のコードに従って、各電源によって引き出される連続電力の最低125%にすることをお勧めします。最終的な安全認証に使用されるサーキットブレーカーのモデル番号はCA2-B0-16-680-621-BJで、定格電流は80アンペアで、遅延が長いです。入力DC線は、フル構成時のシステムの連続定格電流定格とサーキットブレーカー定格を考慮して、適切な定格を使用することをお勧めします。

    表3:外部DCサーキットブレーカーの電気的特性

    電気的特性

    価値
    ブレーカー Carling Technologies、CA2-B0- 16-680-621-BJ
    遅延(ショート、ミディアム、ロング)。 長い
    ブレーカーの種類 マグネチック
    定格電圧 DC125V
    極数 2極
    定格電流 80A
    AIC(割り込み定格) 5kA
    承認 UL、IEC
  11. 電源装置の LED が緑色に点灯し、点灯していることを確認します。
  12. ステータス LED がオレンジ色に点灯している場合は、スイッチの電源を切断し、電源装置を交換します。交換用の電源装置の準備が整うまで、電源装置を取り外さないでください。適切な通気を確保するために、電源装置はQFX5230-64CDスイッチに取り付ける必要があります。
    手記：

    過熱を防ぐため、故障した電源装置を取り外してから 30 秒以内に新しい電源装置と交換してください。
