QFX5130 シャーシまたはコンポーネントの返却
QFX5130デバイスまたはコンポーネントのシリアル番号を確認する
修理または交換のためにスイッチまたはコンポーネントをジュニパーネットワークスに返送する必要がある場合は、スイッチまたはコンポーネントのシリアル番号を確認する必要があります。ジュニパーネットワークス技術支援センター(JTAC)に連絡してRMA(返品許可)を取得する際には、このシリアル番号をジュニパーネットワークス技術支援センター(JTAC)に提供する必要があります。
スイッチが動作していて、CLIにアクセスできる場合)、CLIコマンドを使用して、スイッチおよび一部のコンポーネントのシリアル番号を一覧表示できます。CLI にアクセスできない場合、またはコンポーネントのシリアル番号がコマンド出力に表示されない場合は、スイッチまたはコンポーネントのシリアル番号 ID ラベルを確認できます。
コンポーネントのシリアル番号 ID ラベルを確認するには、スイッチ シャーシからコンポーネントを取り外す必要があります。そのためには、必要な部品と工具が用意されている必要があります。
CLI を使用したシャーシとコンポーネントの詳細の表示
スイッチとコンポーネント、およびそれらのシリアル番号を一覧表示するには、 show chassis hardware CLI 運用モード コマンドを使用します。次の出力は、QFX5130-32CD/QFX5130E-32CDおよびQFX5130-48C/QFX5130-48CMスイッチのスイッチコンポーネントとシリアル番号を示しています。
user@device> show chassis hardware
Hardware inventory:
Item Version Part number Serial number Description
Chassis YR0220110001 QFX5130-32CD
PSM 0 REV 04 740-085431 1ED79400163 JPSU-1600W-AC-AFO
PSM 1 REV 04 740-085431 1ED79520440 JPSU-1600W-AC-AFO
Routing Engine 0 BUILTIN BUILTIN RE-QFX5130-32CD
CB 0 REV 02 650-109783 YR0220110001 QFX5130-32CD
FPC 0 BUILTIN BUILTIN QFX5130-32CD
PIC 0 BUILTIN BUILTIN 32X400G-QSFP-DD
Xcvr 0 REV 01 720-087756 1P1C45A5012NL QSFP56-DD-400G-CR8-CU-1M
Xcvr 1 REV 01 720-087756 1P1C45A5012NL QSFP56-DD-400G-CR8-CU-1M
Xcvr 2 REV 01 720-087756 1P1C45A5012PF QSFP56-DD-400G-CR8-CU-1M
Xcvr 3 REV 01 720-087756 1P1C45A5012PF QSFP56-DD-400G-CR8-CU-1M
Xcvr 4 REV 01 720-087756 1P1C45A5012PK QSFP56-DD-400G-CR8-CU-1M
Xcvr 5 REV 01 720-087756 1P1C45A5012PK QSFP56-DD-400G-CR8-CU-1M
Xcvr 6 UEV 01 740-061001 1RC4251600Q QSFP28-100G-CU3M
Xcvr 7 UEV 01 740-061001 1RC4251600Q QSFP28-100G-CU3M
Xcvr 8 REV 01 740-090165 1W1CSAA525004 QSFP56-DD-400G-AOC-3M
Xcvr 9 REV 01 740-090165 1W1CSAA525004 QSFP56-DD-400G-AOC-3M
Xcvr 10 REV 01 740-038623 APF13500017WBL QSFP+-40G-CU1M
Xcvr 11 REV 01 740-038623 APF13500017WBL QSFP+-40G-CU1M
Xcvr 12 REV 01 740-085349 2J1TZBA51000U QSFP56-DD-400G-FR4
Xcvr 13 REV 01 740-085349 2J1TZBA51000W QSFP56-DD-400G-FR4
Xcvr 14 UEV 01 740-061001 1RC42516042 QSFP28-100G-CU3M
Xcvr 15 REV 01 740-061001 1RC42516042 QSFP28-100G-CU3M
Xcvr 16 REV 01 740-061000 1RC4024704E QSFP28-100G-CU1M
Xcvr 17 REV 01 740-061000 1RC4024704E QSFP28-100G-CU1M
Xcvr 18 REV 01 740-061411 1ACS4332088 QSFP28-100G-AOC-10M
Xcvr 19 REV 01 740-061411 1ACS4332088 QSFP28-100G-AOC-10M
Xcvr 20 REV 01 720-087756 1P1C45A5012PP QSFP56-DD-400G-CR8-CU-1M
Xcvr 21 REV 01 720-087756 1P1C45A5012PP QSFP56-DD-400G-CR8-CU-1M
Xcvr 22 UEV 01 740-061001 1RC4251602A QSFP28-100G-CU3M
Xcvr 23 REV 01 740-061001 1RC4251602A QSFP28-100G-CU3M
Xcvr 24 REV 01 720-087756 1P1C45A5012PC QSFP56-DD-400G-CR8-CU-1M
Xcvr 25 REV 01 720-087756 1P1C45A5012PC QSFP56-DD-400G-CR8-CU-1M
Xcvr 26 REV 01 720-087756 1P1C45A5012RK QSFP56-DD-400G-CR8-CU-1M
Xcvr 27 REV 01 720-087756 1P1C45A5012RK QSFP56-DD-400G-CR8-CU-1M
Xcvr 28 REV 01 740-102183 49855 QSFP56-DD LPBK
Xcvr 29 REV 01 740-102183 49915 QSFP56-DD LPBK
Xcvr 30 REV 01 740-102183 49866 QSFP56-DD LPBK
Xcvr 31 REV 01 740-102183 49926 QSFP56-DD LPBK
Xcvr 32 REV 01 740-021308 MSP0RD7 SFP+-10G-SR
Xcvr 33 REV 01 740-030658 AD1125A04M8 SFP+-10G-USR
Fan Tray 0 QFX5130-32CD Fan Tray, Front to Back Airflow - AFO
Fan Tray 1 QFX5130-32CD Fan Tray, Front to Back Airflow - AFO
Fan Tray 2 QFX5130-32CD Fan Tray, Front to Back Airflow - AFO
Fan Tray 3 QFX5130-32CD Fan Tray, Front to Back Airflow - AFO
Fan Tray 4 QFX5130-32CD Fan Tray, Front to Back Airflow - AFO
Fan Tray 5 QFX5130-32CD Fan Tray, Front to Back Airflow – AFO
user@device
root@re0> show chassis hardware
Hardware inventory:
Item Version Part number Serial number Description
Chassis FY4123AV0014 QFX5130-48C
PSM 0 REV 05 740-085431 1ED7D269551 AC AFO 1600W PSU
PSM 1 REV 05 740-085431 1ED7D269530 AC AFO 1600W PSU
Routing Engine 0 BUILTIN BUILTIN RE-QFX5130-48C
CB 0 REV 650-155744 FY4123AV0014 QFX5130-48C
FPC 0 BUILTIN BUILTIN QFX5130-48C
PIC 0 BUILTIN BUILTIN 48xSFP56-DD + 8xQSFPDD
Xcvr 0 REV 01 740-154777 2E1CWOA826015 SFP-DD-100G-AOC-20M
Xcvr 1 REV 01 740-154777 2E1CWOA826015 SFP-DD-100G-AOC-20M
Xcvr 2 REV 01 740-154771 2E1CWHA822004 SFP-DD-100G-AOC-1M
Xcvr 3 REV 01 740-154771 2E1CWHA822004 SFP-DD-100G-AOC-1M
Xcvr 4 REV 01 740-154776 2E1CWNA826004 SFP-DD-100G-AOC-15M
Xcvr 5 REV 01 740-154776 2E1CWNA826004 SFP-DD-100G-AOC-15M
Xcvr 6 REV 01 740-154774 2E1CWLA821003 SFP-DD-100G-AOC-7M
Xcvr 7 REV 01 740-154774 2E1CWLA821003 SFP-DD-100G-AOC-7M
Xcvr 8 REV 01 740-154773 2E1CWKA822004 SFP-DD-100G-AOC-5M
Xcvr 9 REV 01 740-154773 2E1CWKA822004 SFP-DD-100G-AOC-5M
Xcvr 10 REV 01 740-154778 2E1CWPA821019 SFP-DD-100G-AOC-30M
Xcvr 11 REV 01 740-154778 2E1CWPA821019 SFP-DD-100G-AOC-30M
Xcvr 12 REV 01 740-154775 2E1CWMA826016 SFP-DD-100G-AOC-10M
Xcvr 13 REV 01 740-154775 2E1CWMA826016 SFP-DD-100G-AOC-10M
Xcvr 14 REV 01 740-154773 1W1CWKA752002 SFP-DD-100G-AOC-5M
Xcvr 15 REV 01 740-154773 1W1CWKA752002 SFP-DD-100G-AOC-5M
Xcvr 16 REV 01 740-154774 1W1CWLA80800E SFP-DD-100G-AOC-7M
Xcvr 17 REV 01 740-154774 1W1CWLA80800E SFP-DD-100G-AOC-7M
Xcvr 18 REV 01 740-154775 1W1CWMA80800B SFP-DD-100G-AOC-10M
Xcvr 19 REV 01 740-154775 1W1CWMA80800B SFP-DD-100G-AOC-10M
Xcvr 20 REV 01 740-154772 1W1CWJA808004 SFP-DD-100G-AOC-3M
Xcvr 21 REV 01 740-154772 1W1CWJA808004 SFP-DD-100G-AOC-3M
Xcvr 24 REV 01 740-154776 1W1CWNA751003 SFP-DD-100G-AOC-15M
Xcvr 25 REV 01 740-154776 1W1CWNA751003 SFP-DD-100G-AOC-15M
Xcvr 26 REV 01 740-154777 1W1CWOA803001 SFP-DD-100G-AOC-20M
Xcvr 27 REV 01 740-154777 1W1CWOA803001 SFP-DD-100G-AOC-20M
Xcvr 28 REV 01 740-154771 1W1CWHA75100D SFP-DD-100G-AOC-1M
Xcvr 29 REV 01 740-154771 1W1CWHA75100D SFP-DD-100G-AOC-1M
Xcvr 34 REV 01 740-152195 1W1CZPA82003T SFP-DD-100GBASE-DR
Xcvr 36 REV 01 740-154778 1W1CWPA752004 SFP-DD-100G-AOC-30M
Xcvr 37 REV 01 740-154778 1W1CWPA752004 SFP-DD-100G-AOC-30M
Xcvr 38 REV 01 740-152196 1W1CZQA82000B SFP-DD-100G-FR1
Xcvr 40 REV 01 740-152197 1W1CZSA819010 SFP-DD-100G-LR1
Xcvr 48 REV 01 740-085351 1W2CZ7A73400E QSFP56-DD-400GBASE-DR4
Xcvr 49 REV 01 740-058734 1ACQ113712F QSFP-100GBASE-SR4
Xcvr 50 REV 01 740-085351 1W2CZ7A649004 QSFP56-DD-400GBASE-DR4
Xcvr 51 REV 01 740-085351 1W2CZ7A734004 QSFP56-DD-400GBASE-DR4
Xcvr 52 REV 01 740-085351 1W2CZ7A73400A QSFP56-DD-400GBASE-DR4
Xcvr 53 REV 01 740-085351 1W2CZ7A73400N QSFP56-DD-400GBASE-DR4
Xcvr 54 REV 01 740-085351 1W2CZ7A53402R QSFP56-DD-400GBASE-DR4
Xcvr 55 REV 01 740-085351 1W2CZ7A54500A QSFP56-DD-400GBASE-DR4
Xcvr 57 REV 01 740-030658 1A1MWGA7506HN SFP+-10G-USR
Fan Tray 0 QFX5130-48C/CM Fan Tray, Front to Back Airflow - AFO
Fan Tray 1 QFX5130-48C/CM Fan Tray, Front to Back Airflow - AFO
Fan Tray 2 QFX5130-48C/CM Fan Tray, Front to Back Airflow - AFO
Fan Tray 3 QFX5130-48C/CM Fan Tray, Front to Back Airflow - AFO
Fan Tray 4 QFX5130-48C/CM Fan Tray, Front to Back Airflow - AFO
Fan Tray 5 QFX5130-48C/CM Fan Tray, Front to Back Airflow - AFO
QFX5130スイッチのシャーシ シリアル番号 ID ラベルを確認する
シャーシのシリアル番号は、 show chassis hardware コマンド出力か、QFX5130-32CD/QFX5130E-32CDポートパネルの右側にあるプルアウトタブに記載されています。QFX5130-32CD/QFX5130E-32CDについては、 図1 を参照してください。QFX5130-48C/QFX5130-48CMのシャーシシリアル番号は、上部パネルに記載されています。 図 2 を参照してください。
のシリアル番号IDラベルの位置
のシリアル番号IDラベルの位置
QFX5130スイッチのFRUのシリアル番号IDラベルを見つける
QFX5130-32CD/QFX5130E-32CDに取り付けられている電源装置とファンモジュールは、現場交換可能なユニット(FRU)です。FRUシリアル番号IDラベルを表示するには、各FRUについて、スイッチシャーシからFRUを取り外す必要があります。
シリアル番号 ID ラベルからファンのシリアル番号を読み取るには、ファン モジュールを取り外す必要があります。ファン モジュールのシリアル番号は、CLI では表示できません。 ファン トレイ 2 は、0 から数えて左から 3 番目のモジュールを指します。

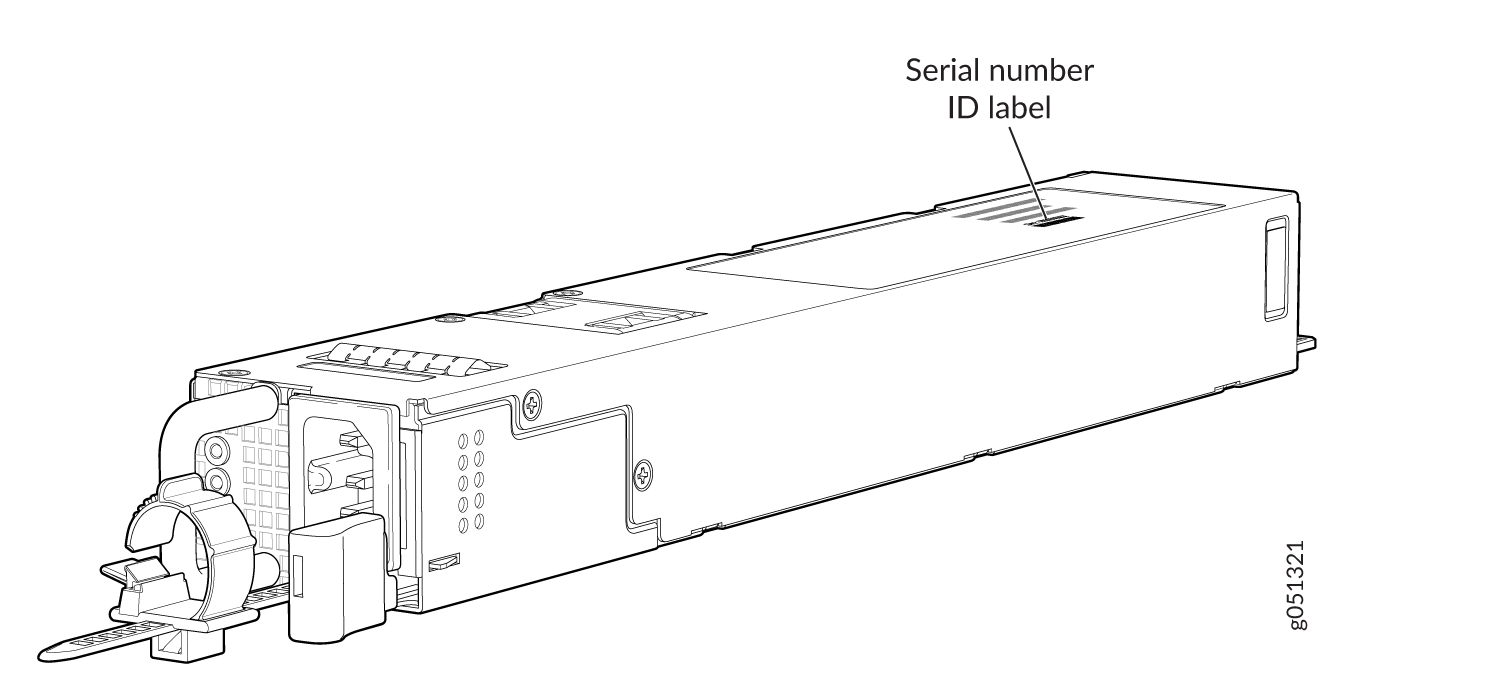

AC 電源:シリアル番号 ID ラベルは AC 電源の上部にあります。 図 3 は、QFX5130 スイッチの AC 電源のシリアル番号 ID ラベルの位置を示しています。
図 3:QFX5130 AC 電源
のシリアル番号 ID ラベル

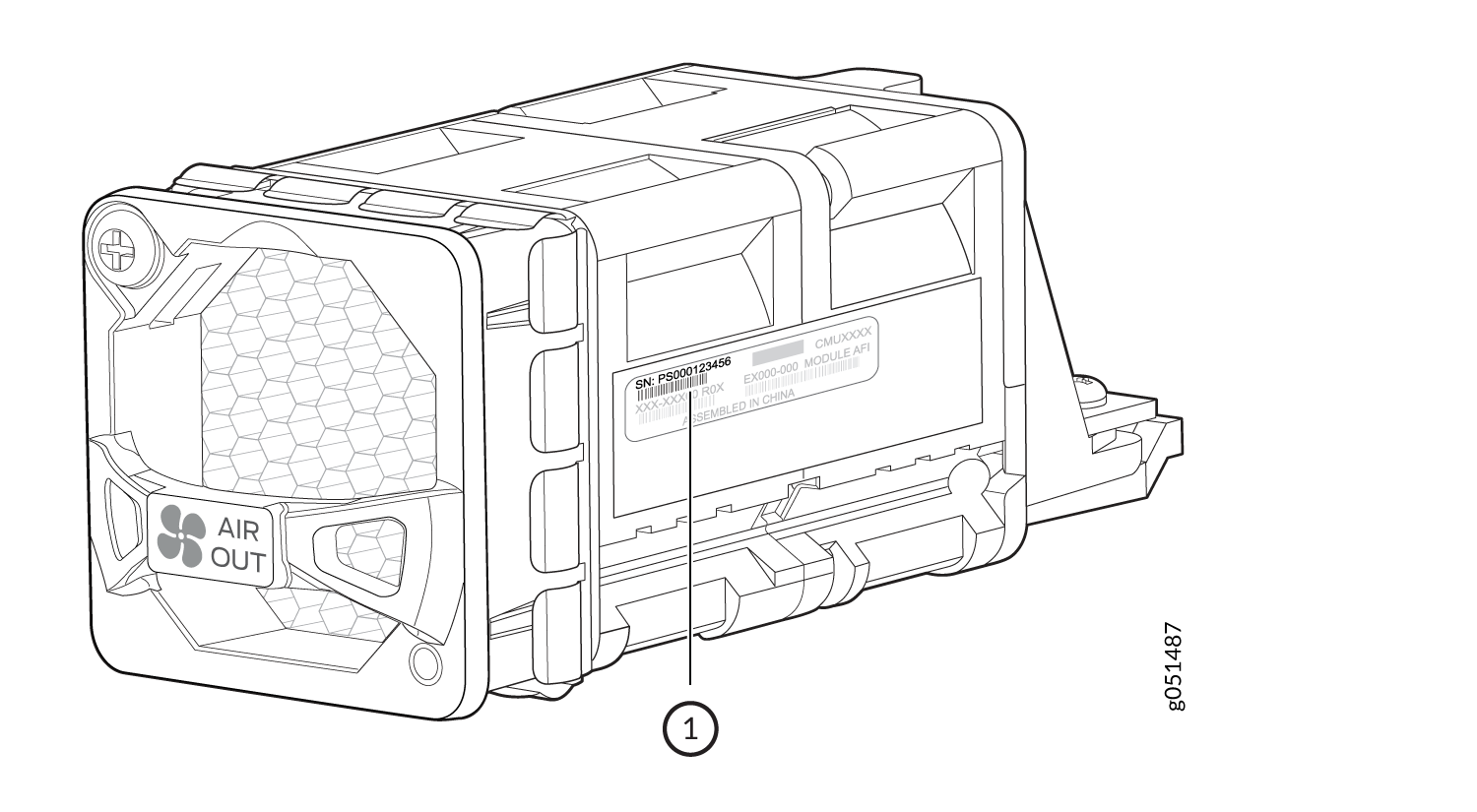

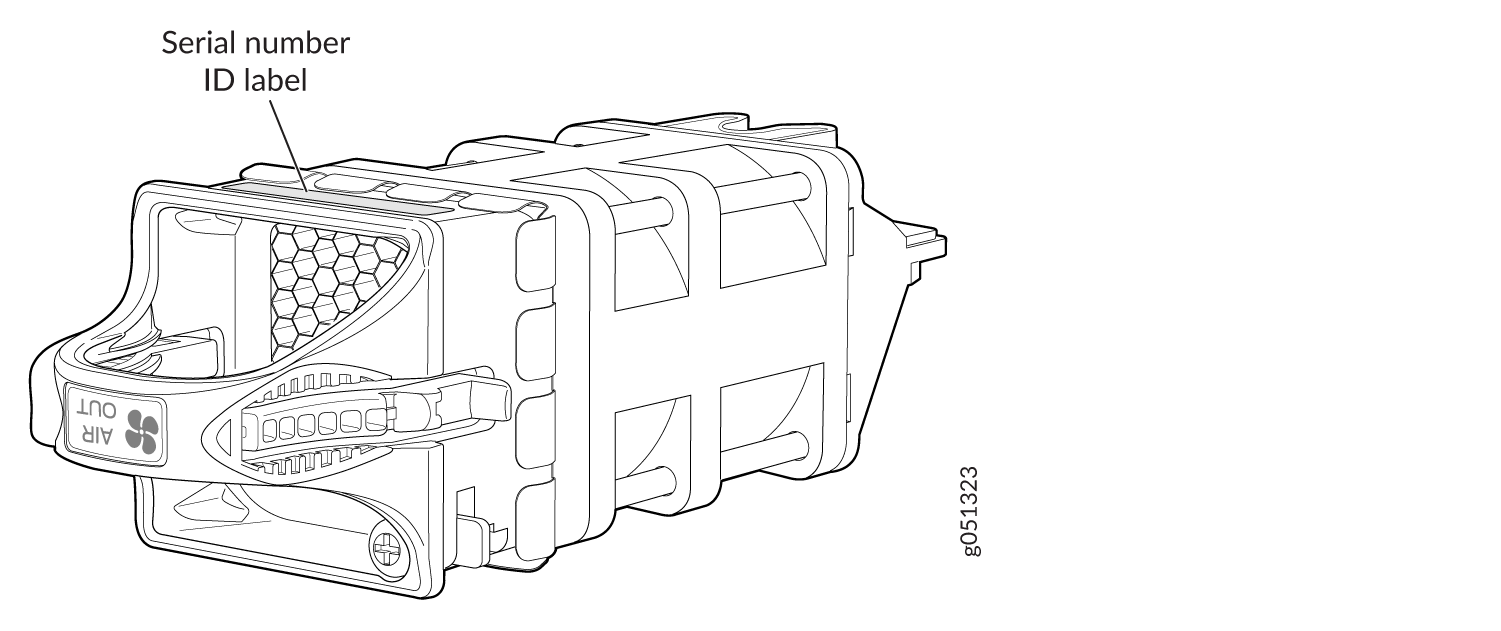

ファン モジュール:シリアル番号 ID ラベルは、QFX5130-32CD/QFX5130E-32CD スイッチのファン モジュールの底面にあります。 図4 は、QFX5130-32CD/QFX5130E-32CDスイッチのシリアル番号の場所を示しています。シリアル番号 ID ラベルは、QFX5130-48C スイッチのファン モジュールの側面にあります。 図 5 は、QFX5130-48C スイッチのシリアル番号の位置を示しています。
図4:QFX5130-32CD/QFX5130E-32CDファンモジュール
のシリアル番号IDラベル
図5:QFX5130-48C/QFX5130-48CMファンモジュール
のシリアル番号IDラベル
QFX5130-32CD/QFX5130E-32CDスイッチのRMAのソリッドステートドライブを取り外します
QFX5130-32CD/QFX5130E-32CDスイッチには、ソフトウェアイメージ、システムログ、および設定ファイルを保存する2つのソリッドステートドライブ(SSD)があります。返品許可(RMA)の一環としてジュニパーネットワークスにシャーシを返却する前に、SSDを取り外して、自社のセキュリティ手順に従って廃棄することができます。この手順を開始する前に、次のツールがあることを確認してください。
ESD 接地ストリップ(付属していません)
No.2 プラスドライバ
デバイスがシャットダウンされ、ラックまたはキャビネットからドライブを取り外した後、QFX5130-32CD/QFX5130E-32CDスイッチからドライブを取り外すには、このオプションの手順を使用します。SSDドアは、QFX5130-32CD/QFX5130E-32CDスイッチの上部にあります。

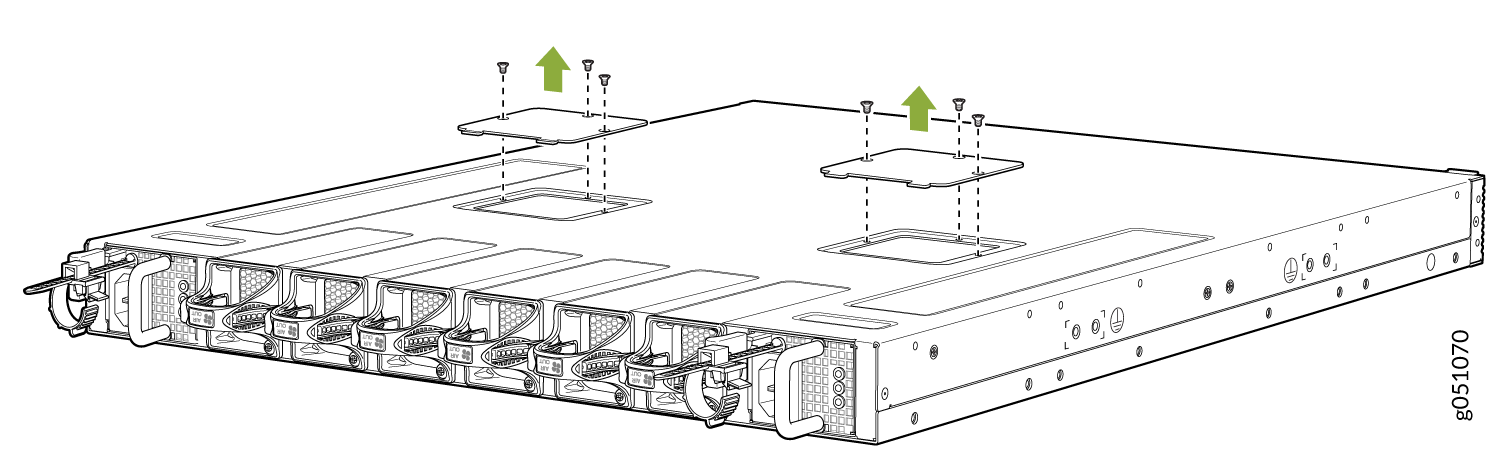

- No.2 プラス ドライバを使用して、デバイス上部の各ドアから 3 本の皿ネジを外します。図 6 を参照してください。
図6:QFX5130-32CD/QFX5130E-32CDスイッチ
のSSDドアのネジを外します

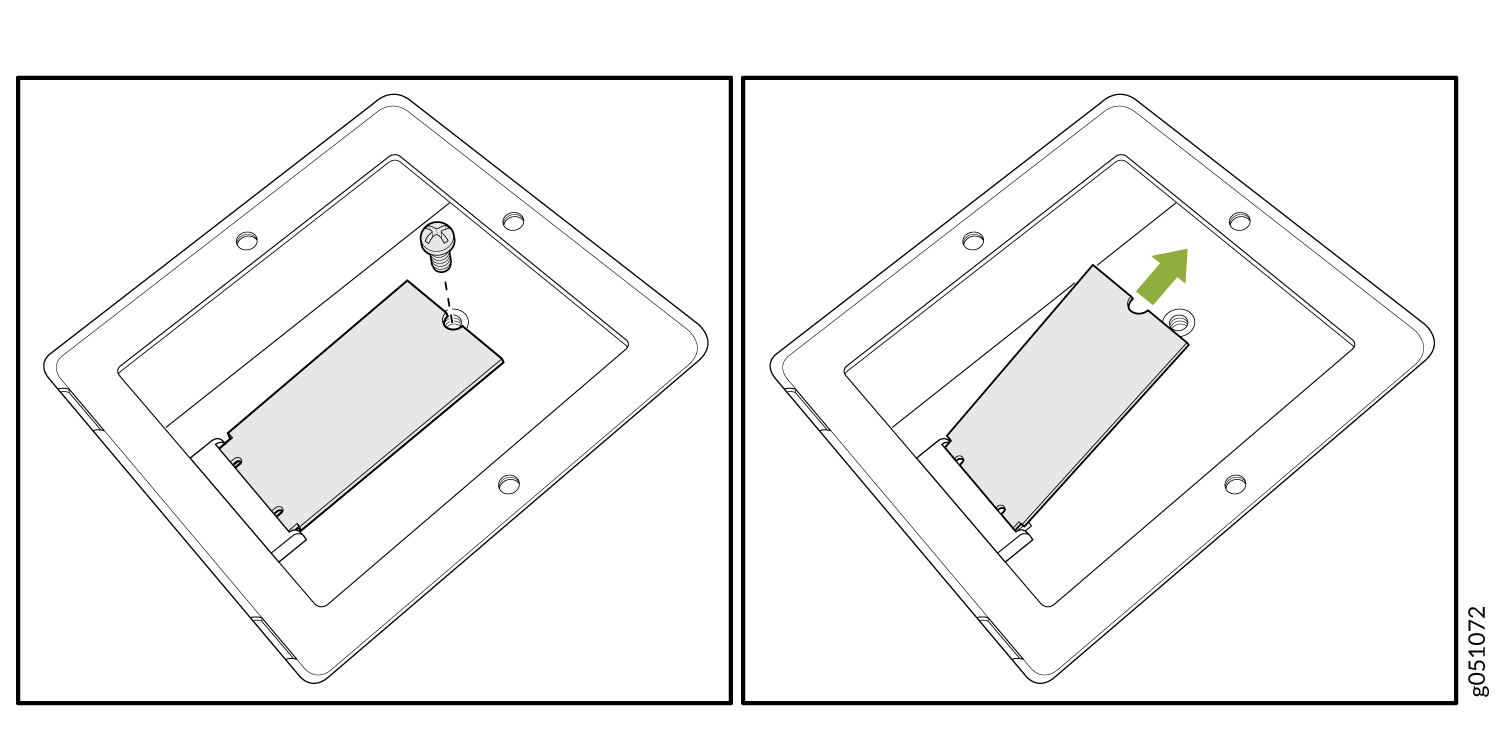

- プラスドライバを使用して、SSDの1つのネジを外し、脇に置きます。
図7:ネジを外してSDDを持ち上げ

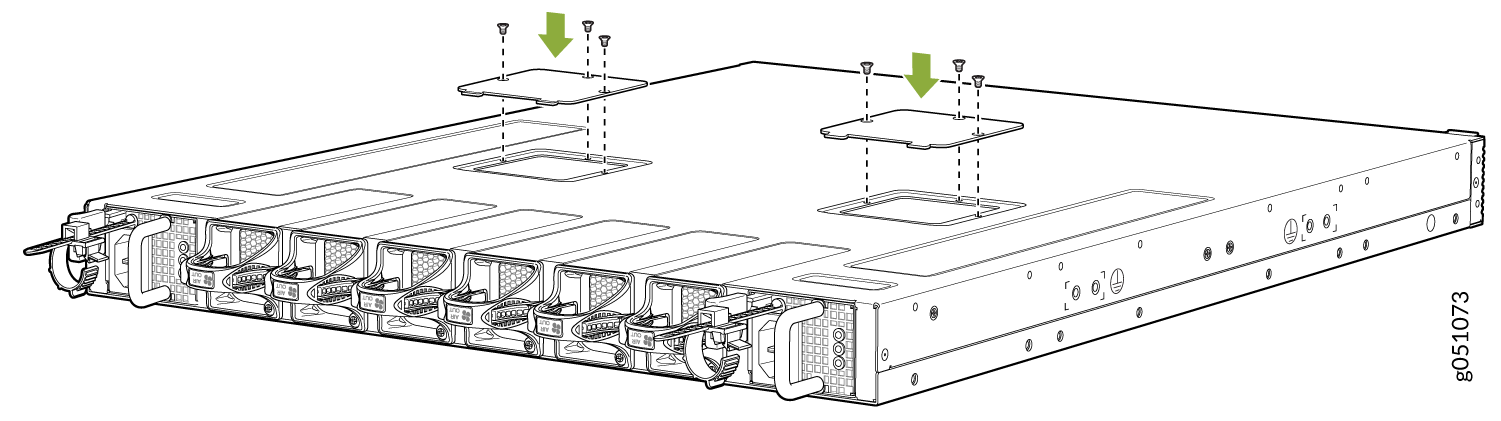

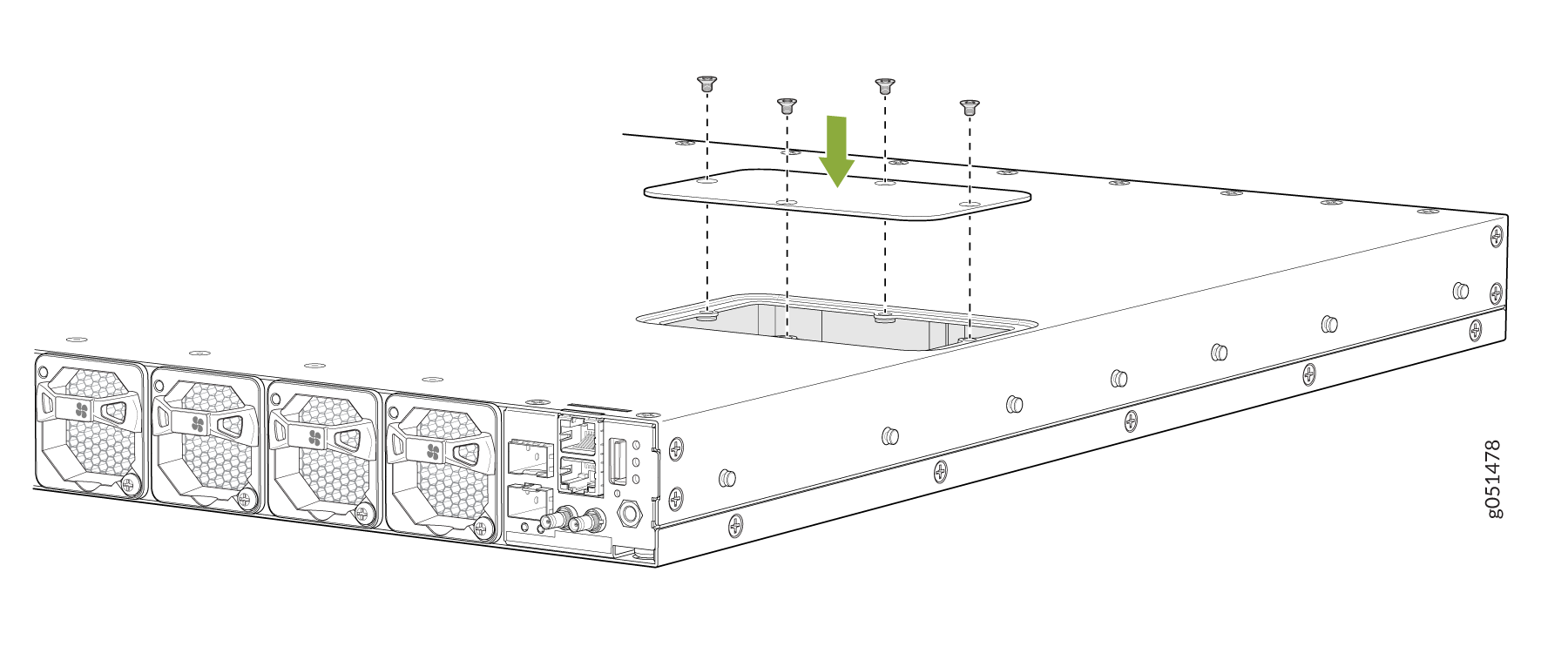

- SSD ドアと 6 本の皿ネジを取り付けます。
図8:QFX5130-32CD/QFX5130E-32CD
SSDドアのネジを取り付けます
QFX5130-48C/QFX5130-48CMスイッチのRMAのソリッドステートドライブを取り外す
QFX5130-48C/QFX5130-48CMスイッチには、ソフトウェアイメージ、システムログ、および設定ファイルを保存する2つのソリッドステートドライブ(SSD)があります。返品許可(RMA)の一環としてジュニパーネットワークスにシャーシを返却する前に、SSDを取り外して、自社のセキュリティ手順に従って廃棄することができます。この手順を開始する前に、次のツールがあることを確認してください。
-
ESD 接地ストリップ(付属していません)
-
No.2 プラスドライバ

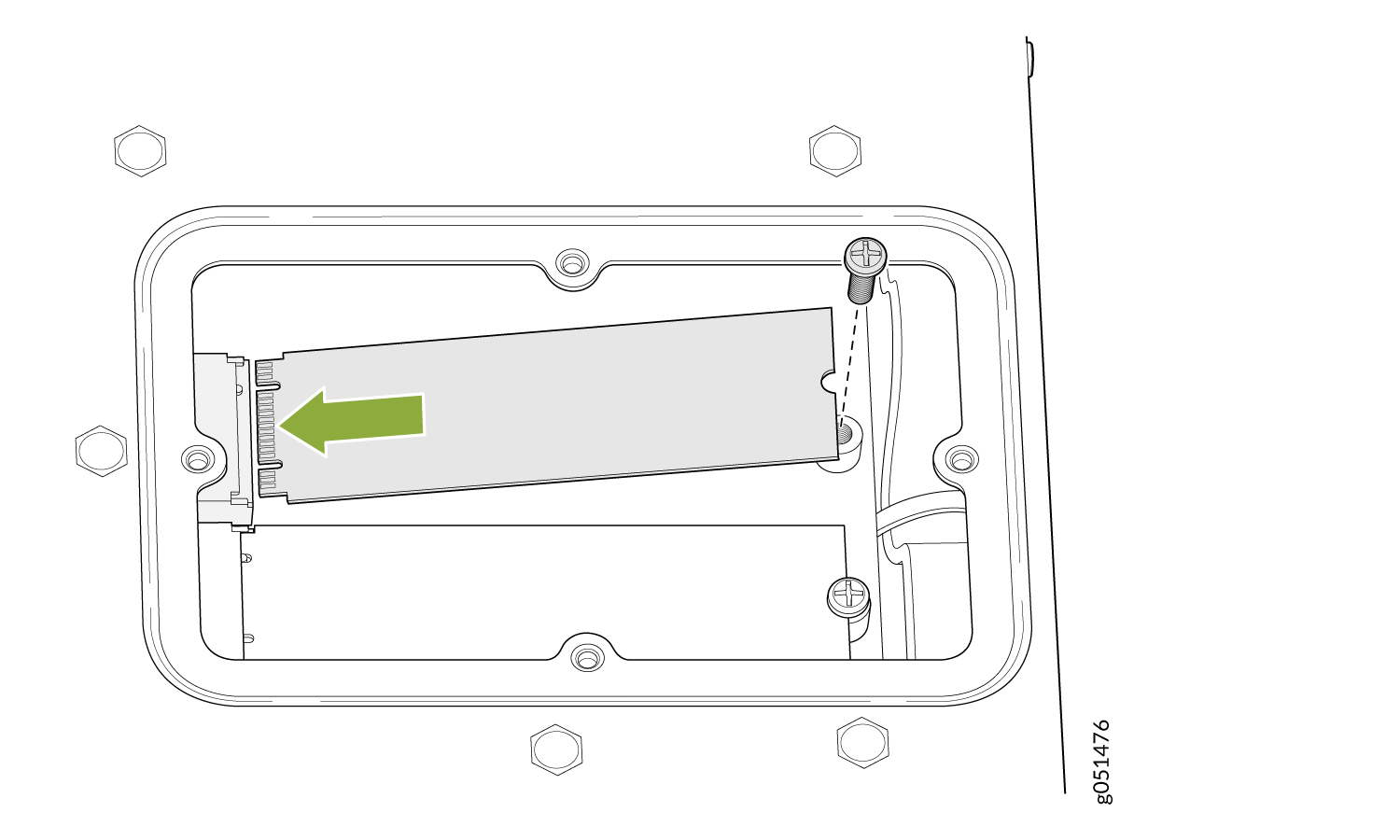

デバイスをシャットダウンし、ラックまたはキャビネットからドライブを取り外した後、QFX5130-48C/QFX5130-48CM スイッチからドライブを取り外すには、このオプションの手順を使用します。SSDドアはQFX5130-48Cスイッチの上部にあります。
Juniper Networks, Inc.にハードウェアコンポーネントを返品する方法
ハードウェアコンポーネントに障害が発生した場合は、Juniper Networks, Inc.に連絡し、返品許可(RMA)番号を取得してください。この番号は、工場で返品された材料を追跡し、必要に応じて修理済みまたは新しいコンポーネントを顧客に返送するために使用されます。
RMA番号を取得しない限り、Juniper Networks, Inc.にコンポーネントを返却しないでください。Juniper Networks, Inc.は、RMAのない出荷を拒否する権利を有します。拒否された貨物は、運賃の着払いによって顧客に返送されます。
返品および修理ポリシーの詳細については、 https://support.juniper.net/support/ のカスタマーサポートWebページを参照してください。
製品の問題またはテクニカルサポートの問題については、 https://support.juniper.net/support/ または1-888-314-JTAC(米国内)または 1-408-745-9500(米国外)のService Request Managerリンクを使用して、ジュニパーネットワークステクニカル支援センター(JTAC)にお問い合わせください。
欠陥のあるハードウェアコンポーネントを返品するには、次のようにします。
出荷時のハードウェアコンポーネントの梱包に関するガイドライン
個々のコンポーネントを梱包して出荷するには:
コンポーネントを返品する際は、梱包材で十分に保護され、部品がカートン内で動き回らないように梱包されていることを確認してください。
利用可能な場合は、元の出荷資材を使用してください。
個々のコンポーネントは帯電防止袋に入れます。
適切な追跡を確実に行うために、箱の外側にRMA番号を記入してください。
ハードウェアコンポーネントを積み重ねないでください。
QFX5130デバイスまたはコンポーネントを梱包して発送する
修理または交換のためにQFX5130またはそのコンポーネントの1つをジュニパーネットワークスに返品する場合は、このトピックの説明に従ってアイテムを梱包してください。
QFX5130スイッチまたはコンポーネントを梱包する前に、以下を行ってください。
静電放電(ESD)による損傷を防ぐために、必要な予防措置を講じていることを確認してください。静 電放電による損傷の防止を参照してください。
元の輸送用ダンボール箱と梱包材を取り出します。これらの梱包材がお手元にない場合は、JTACの担当者に問い合わせて、承認された梱包材についてご確認ください。 「カスタマーサポートに連絡して返品承認を取得する」を参照してください。
次の部品と工具が揃っていることを確認します。
ESD接地ストラップ。
帯電防止袋、コンポーネントごとに1つ。
シャーシを返送する場合は、ラックまたはキャビネットで使用している取り付けねじに適したドライバ。
このトピックでは、以下について説明します。
QFX5130スイッチを輸送用に梱包する
QFX5130スイッチを輸送用に梱包するには、次の手順に従います。
- スイッチの電源を切り、電源ケーブルを取り外します。 QFX5130 スイッチの電源を切るを参照してください。
- QFX5130スイッチをすべての外部デバイスに接続しているケーブルを取り外します。
- すべてのFRU(現場交換可能ユニット)をスイッチから取り外します。
- 1 人にスイッチの重量を支えてもらい、もう 1 人が取り付けネジを緩めて取り外します。
- スイッチをラックまたはキャビネットから取り出し( QFX5130設置に関する安全ガイドラインを参照)、スイッチを大きな帯電防止袋に入れます。
- スイッチを輸送用ダンボール箱に入れます。
- スイッチの上部と周囲に発泡スチロールを置きます。
- スイッチとともにアクセサリまたは FRU を返品する場合は、輸送 用コンポーネントQFX5130梱包の指示に従って梱包します。
- 梱包用発泡スチロールの上にアクセサリボックスを取り付けます。
- 段ボールの輸送箱の上部を閉じ、梱包テープで密封します。
- 適切な追跡を確実に行うために、箱の外側にRMA番号を記入してください。
輸送用QFX5130コンポーネントの梱包
スイッチコンポーネントを積み重ねないでください。個々の構成部品が輸送箱の1つのレベルに収まらない場合は、別々の箱に入れて返送してください。
QFX5130コンポーネントを梱包して出荷するには:
個々のFRUは帯電防止袋に入れます。
コンポーネントが梱包材で適切に保護され、部品がカートン内で動き回らないように梱包されていることを確認してください。
段ボールの輸送箱の上部を閉じ、梱包テープで密封します。
適切な追跡を確実に行うために、箱の外側にRMA番号を記入してください。
