QFX5130冷却システムのメンテナンス

QFX5130スイッチのファンモジュールは、ホットリムーブおよびホットインサート可能なFRU(フィールド交換可能ユニット)です。スイッチの電源をオフにしたり、スイッチング機能を中断したりすることなく、これらのいずれかを取り外して交換できます。

注意:

適切なエアフローを確保するため、交換用ファンモジュールが手元に手元に用意されるまで、故障したファンモジュールを所定の位置に置いておきます。ファントレイスロットを開いた状態でデバイスを長時間稼働させないでください。

QFX5130 スイッチからファン モジュールを取り外す

QFX5130スイッチからファンモジュールを取り外す前に、静電放電(ESD)による損傷を防ぐために必要な予防措置を講じていることを確認してください( 静電放電による損傷の防止を参照してください)。

QFX5130スイッチからファンモジュールを取り外す際に、以下の部品と工具が用意されていることを確認してください。

  • ESD接地ストラップ

  • 帯電防止袋または帯電防止マット

  1. 帯電防止袋または帯電防止マットを平らで安定した面に置きます。
  2. 手首にESD接地ストラップを取り付け、シャーシのESDポイントにストラップを接続します。
  3. プラス 2 ドライバを使用して、ロックねじを緩めます(3 回転または 4 回転)。
  4. ファンモジュールのハンドルをつかみ、ハンドルの外側を握ってモジュールを解放します。 図1は、QFX5130-32CD/QFX5130E-32CDスイッチからファンモジュールを取り外す方法を示しています。 図2 は、QFX5130-48Cスイッチからファンモジュールを取り外す方法を示しています。

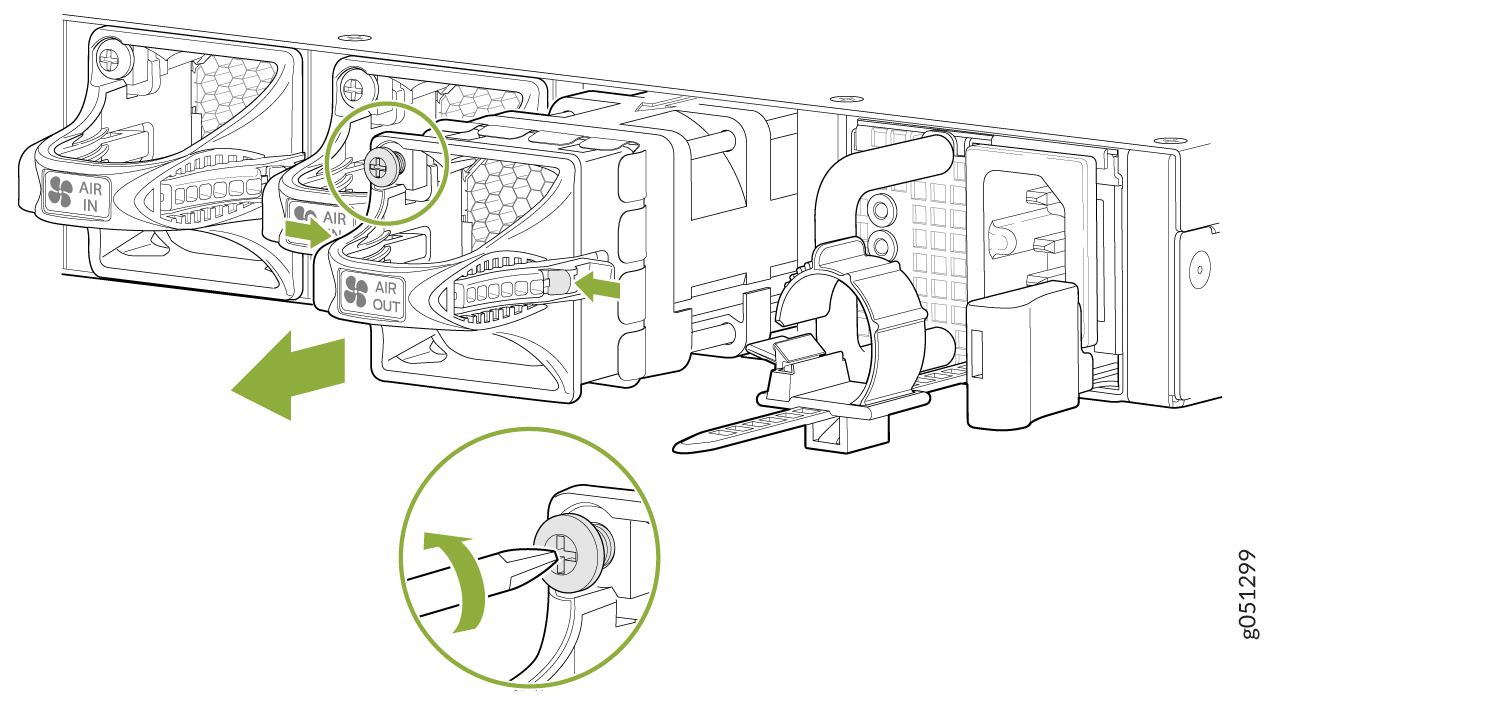

    図1:QFX5130-32CD/QFX5130E-32CDスイッチからファンモジュールを取り外すAirflow modules labeled AIR IN and AIR OUT with green arrows show removal direction. Inset shows a tool unlocking a mechanism.

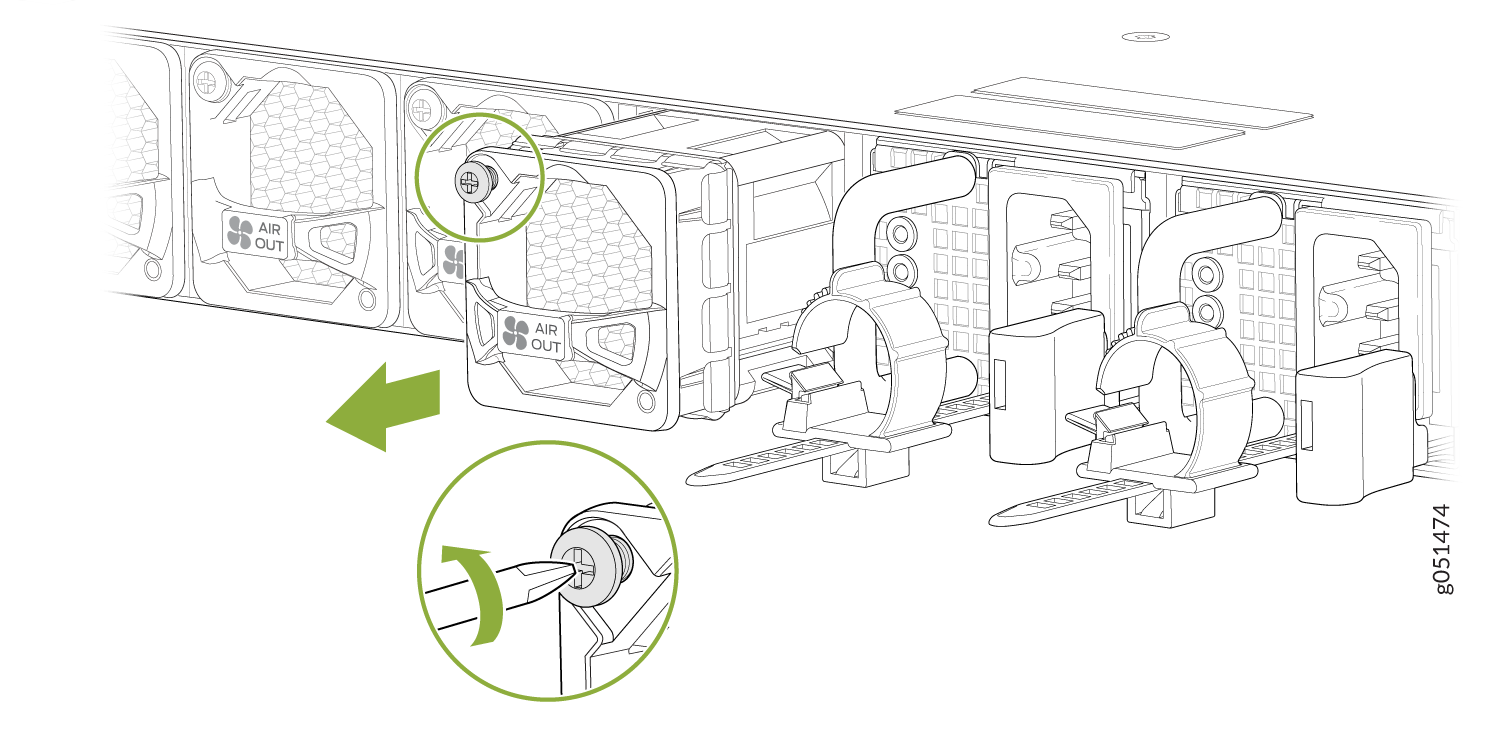

    図2:QFX5130-48C/QFX5130-48CMスイッチからファンモジュールを取り外す
    Rear panel illustration showing cooling fans and cable management. Arrows highlight fan removal and cable securing steps. AIR OUT label indicates airflow direction.
    警告:

    怪我をしないように、ファン モジュールをシャーシから引き出す際にファンに手や工具で触れないでください。ファンがまだ動作している可能性があります。
    注:

    QFX5130のファンモジュールは、ホットスワップおよびホットリムーブ可能なFRU(フィールド交換可能ユニット)です。スイッチがオンラインのときにファンモジュールを交換する場合は、一度に1つのファンモジュールを交換する必要があります。これは240秒以内に行われ、その後スイッチがシャットダウンします。

  5. しっかりと引いて、ファンモジュールをシャーシから半分までスライドさせます。
  6. ファンの回転が止まったら、もう一方の手でファンを支え、ファンモジュールをシャーシから完全にスライドさせます。
  7. ファンモジュールを帯電防止袋に入れるか、平らで安定した面に置いた帯電防止マットの上に置きます。
注:

ファンモジュールが削除されると、CLIメッセージ Fan/Blower is Absent がシステムログに記録され、システムはマイナーアラームを発生させます。

QFX5130スイッチにファンモジュールをインストールする

QFX5130スイッチにファンモジュールを取り付ける前に、静電放電(ESD)による損傷を防ぐために必要な予防措置を講じていることを確認してください( 静電放電による損傷の防止を参照)。

QFX5130スイッチのファンモジュールは、ホットリムーブおよびホットインサート可能なFRU(フィールド交換可能ユニット)です。スイッチの電源をオフにしたり、スイッチの機能を中断したりすることなく、取り外したり交換したりできます。

注意:

適切なエアフローを確保するため、交換用ファンモジュールが手元に手元に用意されるまで、故障したファンモジュールを所定の位置に置いておきます。ファントレイスロットを開いた状態でデバイスを長時間稼働させないでください。
注:

ファンモジュールは、購入するスイッチ製品のバリエーションに応じて、FRUからポートまたはポートからFRUへのエアフローを提供します。

QFX5130-32CD/QFX5130E-32CDにファンモジュールをインストールするには( 図3を参照)。

  1. 手首にESD接地ストラップを取り付け、シャーシのESDポイントにストラップを接続します。
  2. ファンモジュールをバッグから取り出すときは、コネクターに触れないように注意してください。
  3. ファンモジュールをシャーシの管理パネルの開いたスロットに合わせ、完全に収まるまでスライドさせて挿入します。 図3 は、QFX5130-32CDスイッチにファンモジュールを取り付ける方法を示しています。 図4 は、QFX5130-48Cスイッチにファンモジュールを取り付ける方法を示しています。

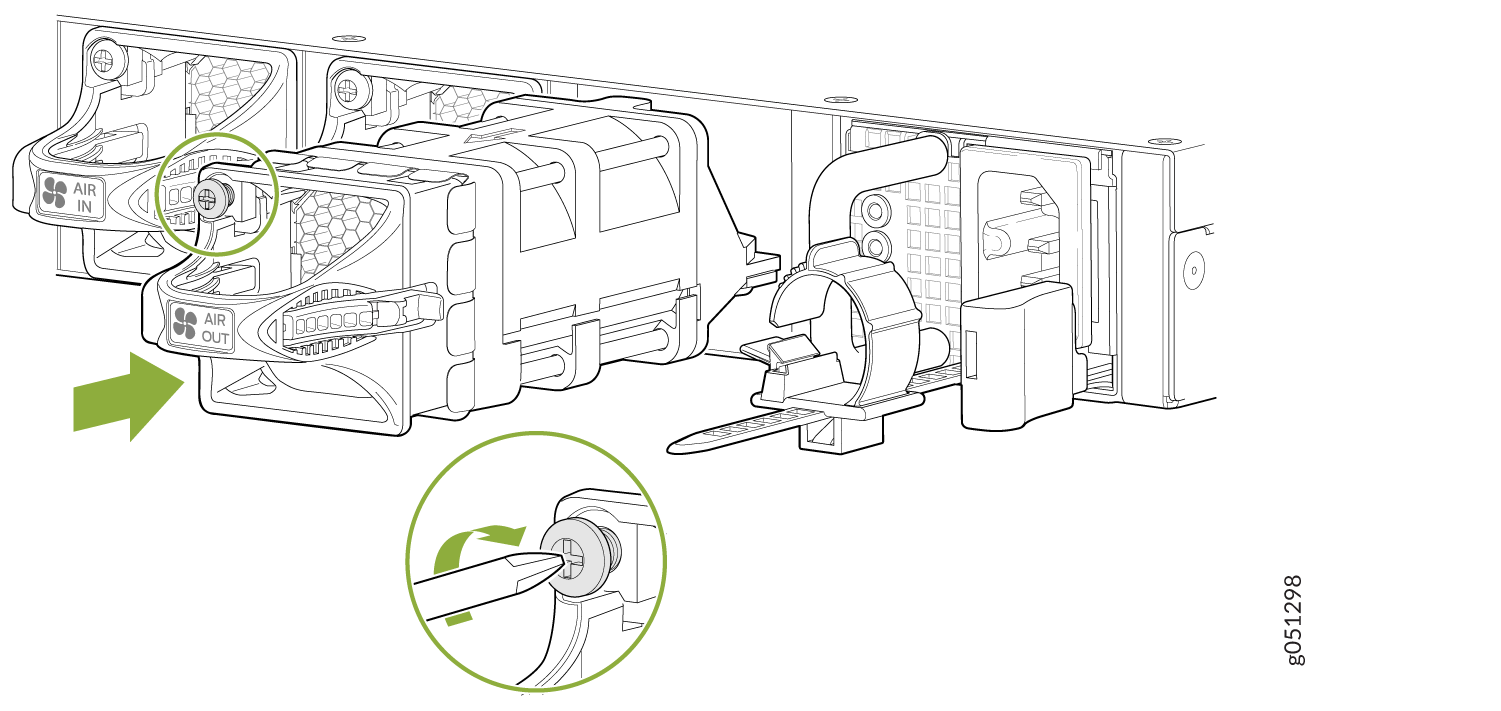

    図3:QFX5130-32CD/QFX5130E-32CDスイッチTechnical illustration of a filter or module installation showing airflow direction with labeled AIR IN and AIR OUT sections and tool interaction close-up.へのファンモジュールの取り付け

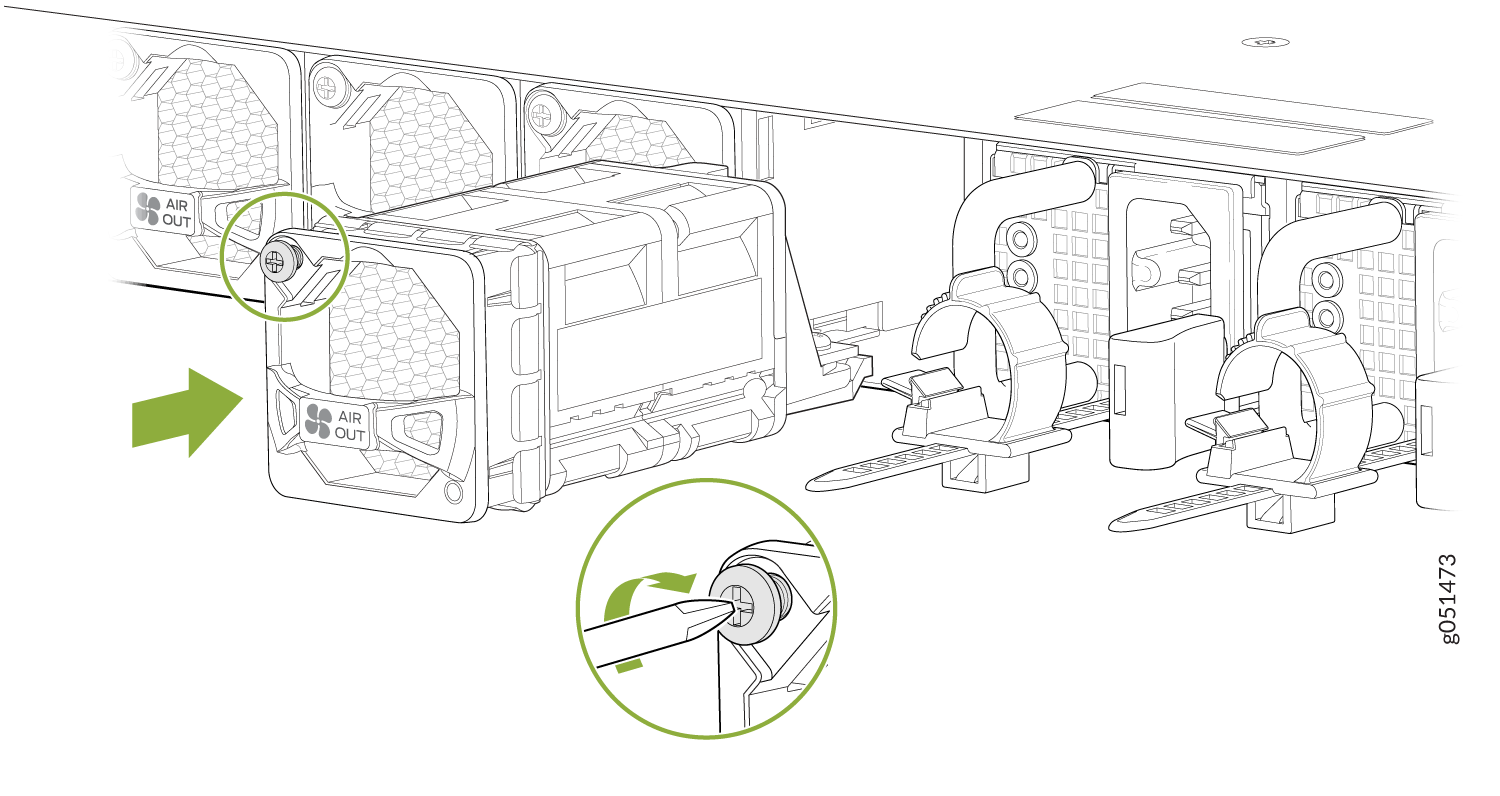

    図4:QFX5130-48C/QFX5130-48CMスイッチInstructional diagram for fan module installation in a server; shows airflow direction, screwdriver use, and mounting system.へのファンモジュールの取り付け
    注意:

    ファンモジュールを気流方向の異なるシャーシに取り付けようとすると、損傷する可能性があります。スイッチ製品バリアントをハンドルのエアフロー マークと比較して、シャーシと同じエアフロー方向のファン モジュールを取り付けていることを確認します。ファンモジュールは、同じエアフロータイプをサポートするQFX5130-32CD / QFX5130E-32CD / QFX5130-48C / QFX5130-48CM製品バリエーションにのみ挿入できるように設計されています。詳細については、QFX5130電源システム を参照してください。
  4. プラスドライバー番号2を使用して、ロックネジを締めます。
