QFX5120冷却システム

QFX5120スイッチの冷却システムは、ファンモジュールと内蔵ファンで構成されています。気流の方向は、スイッチに取り付けられているファン モジュールと電源によって異なります。フロントツーバックの気流(スイッチの前面から空気が入る)またはバックツーフロントの気流(スイッチの背面から空気が入る)をサポートする QFX5120 スイッチを注文できます。

ファン モジュールは、スイッチの背面パネルに取り付けられているホットリムーバルおよびホットインサート可能な FRU(フィールド交換可能ユニット)です。スイッチの電源を切ったり、スイッチの機能を停止したりすることなく、取り外しと交換が可能です。

QFX5120 スイッチ用ファン モジュール

QFX5120-32Cスイッチを出荷し、リアパネルに6個のファンモジュール(5+1冗長)が事前にインストールされています。QFX5120-48T、QFX5120-48Y、QFX5120-48YMスイッチを出荷し、5個のファンモジュール(4+1冗長)をリアパネルに事前インストールしました。

ファン モジュールには、気流の方向が異なる 2 つのモデルがあります。

  • フロントツーバック(冷気はスイッチの前面から入り、熱風はスイッチの背面から排気します)は、QFX5120-32C スイッチのラベル F2B および赤いハンドル、およびラベル の AIR OUT と Juniper Gold ハンドル(QFX5120-48T、QFX5120-48Y、QFX5120-48YM スイッチ)によって示されます。

  • バックツーフロント(冷気はスイッチの背面から入り、熱風は前面から排気します)は、QFX5120-32Cスイッチのラベル B2F およびブルーハンドル、およびラベル のAIR IN とJuniper Azure Blueハンドル(QFX5120-48Y、QFX5120-48Y、QFX5120-48YMスイッチ)で示されます。

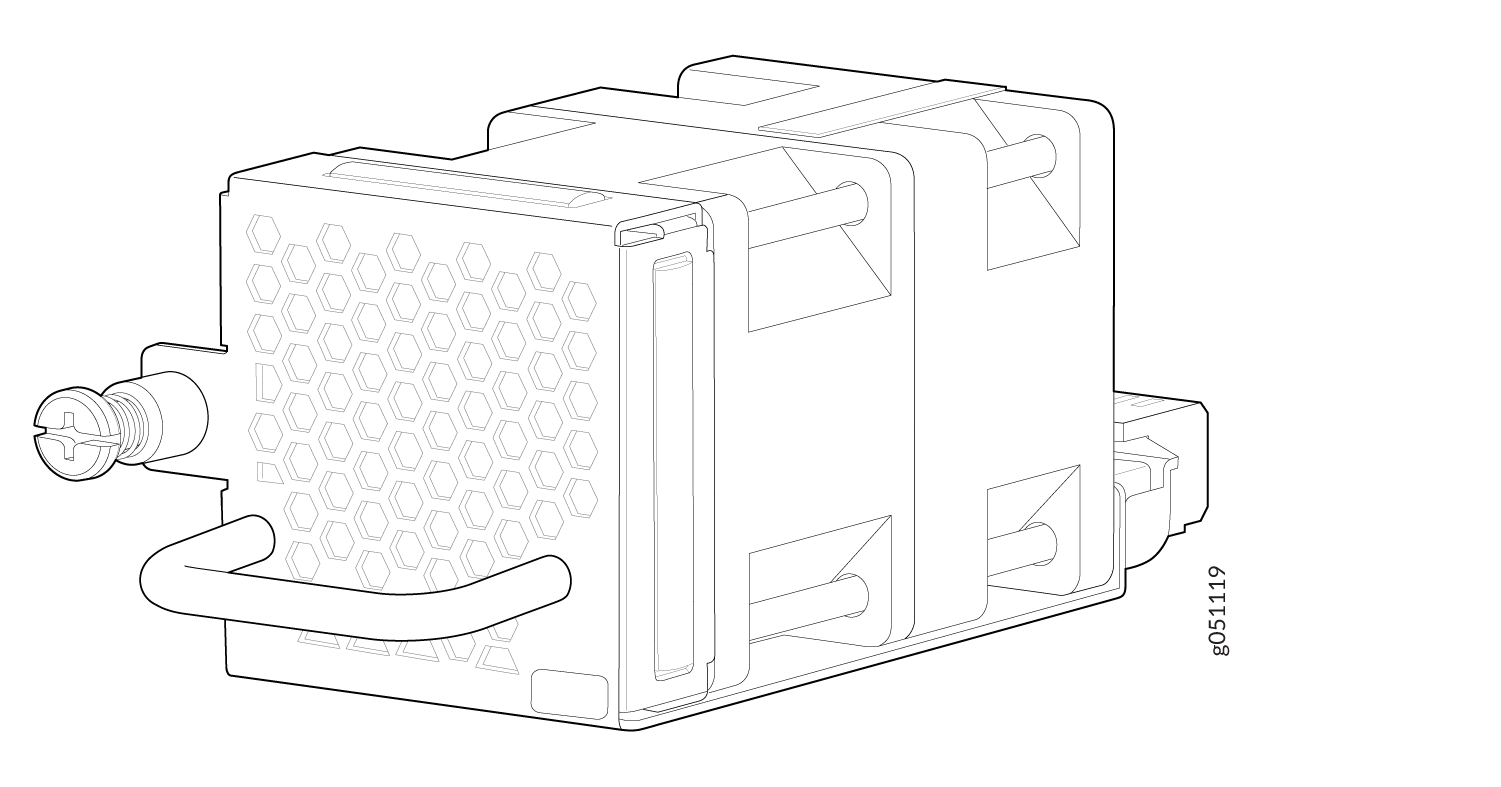

図 1 は、QFX5120-32C スイッチ用のファン モジュールを示しています。

図 1:QFX5120-32C スイッチ Fan Module for QFX5120-32C Switches用ファン モジュール

スイッチ シャーシのファン モジュール スロットには、左から右に 0 ~ 5 の番号が付けられ、それぞれの隣に矢印の形をした LED があります。

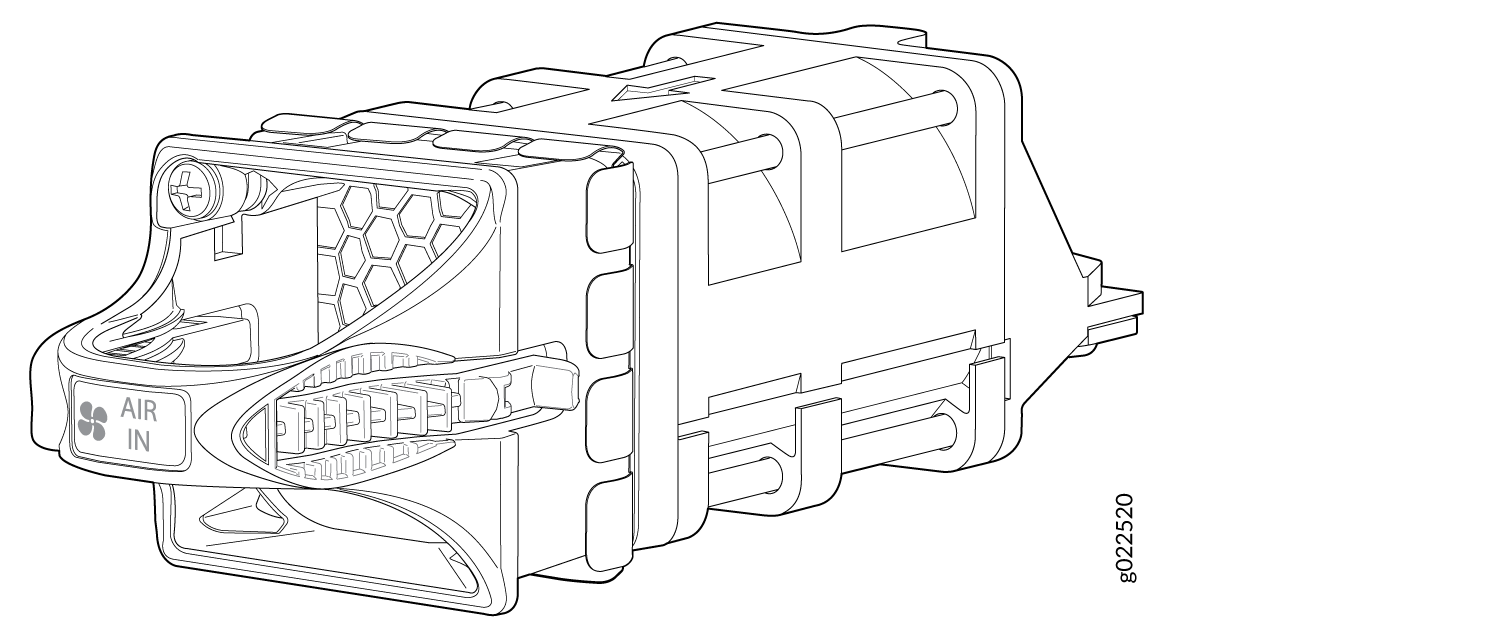

図 2 は、QFX5120-48T、QFX5120-48Y、QFX5120-48YM スイッチのファン モジュールを示しています。

図 2:QFX5120-48T、QFX5120-48Y、QFX5120-48YM スイッチ Fan Module for QFX5120-48T, QFX5120-48Y, and QFX5120-48YM Switches用ファン モジュール

スイッチ シャーシのファン モジュール スロットには、左から右に 0 ~ 4 の番号が付けられ、ファン アイコンと各隣に円形 LED があります。

メモ：

スイッチを最適に機能させるために、すべてのファン モジュールを取り付ける必要があります。

ファン モジュールの交換中にスイッチが動作している場合は、一度に 1 つのファン モジュールのみを取り外す必要があります。ファン モジュールの交換中も、スイッチはサーマル シャットダウンなしで 30 秒間動作し続けます。

QFX5120 モデルと気流方向

表 1 は、QFX5120 スイッチ モデルの気流方向を示しています。

表 1:QFX5120 スイッチ モデルの気流方向

モデル番号

 ファン モデル番号

ファン モジュールと電源

ファン モジュールおよび電源の気流の方向

QFX5120-32C-AFO

 QFX520048Y-FAN-AO

スイッチには、6 個のファン モジュール(フロントツーバックの気流、ラベル F2B と赤いハンドルで示す)と 2 個の AC 電源(赤いイジェクター レバー付)が同梱されています。

フロントツーバック:シャーシを冷却するための冷たい吸気口はシャーシのフロント パネルの通気口を通り、熱気はシャーシの背面パネルの通気口から排出されます。

QFX5120-32C-AFI

 QFX520048Y-FAN-AI

6 個のファン モジュール(フロントツーバックの気流、ラベル B2F と青いハンドルで示す)と 2 個の AC 電源(青いイジェクター レバー付)を使用してスイッチを出荷します。

バックツーフロント:シャーシを冷却するための冷たい吸気口は、シャーシの背面パネルの通気口を通り、熱気はシャーシのフロント パネルの通気口から排出されます。

QFX5120-32C-DC-AFO

 QFX520048Y-FAN-AO

スイッチには、6 個のファン モジュール(フロントツーバックの気流、ラベル F2B と赤いハンドルで示す)と 2 個の DC 電源(赤いイジェクター レバー付)が同梱されています。

フロントツーバック:シャーシを冷却するための冷たい吸気口はシャーシのフロント パネルの通気口を通り、熱気はシャーシの背面パネルの通気口から排出されます。

QFX5120-32C-DC-AFI

 QFX520048Y-FAN-AI

スイッチには、6 個のファン モジュール(フロントツーバックの気流、ラベル B2F と青いハンドルで示す)と 2 個の DC 電源(青いイジェクター レバー付)が同梱されています。

バックツーフロント:シャーシを冷却するための冷たい吸気口は、シャーシの背面パネルの通気口を通り、熱気はシャーシのフロント パネルの通気口から排出されます。

QFX5120-48T-AFO

 QFX5110-FANAFO

スイッチには、5 個のファン モジュール( AIR OUT)と 2 個の AC 電源(ジュニパーゴールド ハンドル付)が同梱されています。

フロントツーバック:シャーシを冷却するための冷たい吸気口はシャーシのフロント パネルの通気口を通り、熱気はシャーシの背面パネルの通気口から排出されます。

QFX5120-48T-AFI

 QFX5110-FANAFI

スイッチには、5 個のファン モジュール( ラベルは AIR IN)と 2 個の AC 電源(Juniper Azure Blue ハンドル)が同梱されています。

バックツーフロント:シャーシを冷却するための冷たい吸気口は、シャーシの背面パネルの通気口を通り、熱気はシャーシのフロント パネルの通気口から排出されます。

QFX5120-48T-DC-AFO

 QFX5110-FANAFO

スイッチには、5 個のファン モジュール( AIR OUT)と 2 個の DC 電源(ジュニパーゴールド ハンドル付)が同梱されています。

フロントツーバック:シャーシを冷却するための冷たい吸気口はシャーシのフロント パネルの通気口を通り、熱気はシャーシの背面パネルの通気口から排出されます。

QFX5120-48T-DC-AFI

 QFX5110-FANAFI

スイッチには、5 個のファン モジュール( ラベルは AIR IN)と 2 個の DC 電源(Juniper Azure Blue ハンドル)が同梱されています。

バックツーフロント:シャーシを冷却するための冷たい吸気口は、シャーシの背面パネルの通気口を通り、熱気はシャーシのフロント パネルの通気口から排出されます。

QFX5120-48Y-AFO2

 QFX5110-FANAFO

スイッチには、5 個のファン モジュール( AIR OUT)と 2 個の AC 電源(ジュニパーゴールド ハンドル付)が同梱されています。

フロントツーバック:シャーシを冷却するための冷たい吸気口はシャーシのフロント パネルの通気口を通り、熱気はシャーシの背面パネルの通気口から排出されます。

QFX5120-48Y-AFI2

 QFX5110-FANAFI

スイッチには、5 個のファン モジュール( ラベルは AIR IN)と 2 個の AC 電源(Juniper Azure Blue ハンドル)が同梱されています。

バックツーフロント:シャーシを冷却するための冷たい吸気口は、シャーシの背面パネルの通気口を通り、熱気はシャーシのフロント パネルの通気口から排出されます。

QFX5120-48Y-DC-AFO2

 QFX5110-FANAFO

スイッチには、5 個のファン モジュール( AIR OUT)と 2 個の DC 電源(ジュニパーゴールド ハンドル付)が同梱されています。

フロントツーバック:シャーシを冷却するための冷たい吸気口はシャーシのフロント パネルの通気口を通り、熱気はシャーシの背面パネルの通気口から排出されます。

QFX5120-48Y-DC-AFI2

 QFX5110-FANAFI

スイッチには、5 個のファン モジュール( ラベルは AIR IN)と 2 個の DC 電源(Juniper Azure Blue ハンドル)が同梱されています。

バックツーフロント:シャーシを冷却するための冷たい吸気口は、シャーシの背面パネルの通気口を通り、熱気はシャーシのフロント パネルの通気口から排出されます。

QFX5120-48YM-AFO

 QFX5110-FANAFO

スイッチには、5 個のファン モジュール( AIR OUT)と 2 個の AC 電源(ジュニパーゴールド ハンドル付)が同梱されています。

フロントツーバック:シャーシを冷却するための冷たい吸気口はシャーシのフロント パネルの通気口を通り、熱気はシャーシの背面パネルの通気口から排出されます。

QFX5120-48YM-AFI

 QFX5110-FANAFI

スイッチには、5 個のファン モジュール( ラベルは AIR IN)と 2 個の AC 電源(Juniper Azure Blue ハンドル)が同梱されています。

バックツーフロント:シャーシを冷却するための冷たい吸気口は、シャーシの背面パネルの通気口を通り、熱気はシャーシのフロント パネルの通気口から排出されます。

QFX5120-48YM-DC-AO

 QFX5110-FANAFO

スイッチには、5 個のファン モジュール( AIR OUT)と 2 個の DC 電源(ジュニパーゴールド ハンドル付)が同梱されています。

フロントツーバック:シャーシを冷却するための冷たい吸気口はシャーシのフロント パネルの通気口を通り、熱気はシャーシの背面パネルの通気口から排出されます。

QFX5120-48YM-DC-AI

 QFX5110-FANAFI

スイッチには、5 個のファン モジュール( ラベルは AIR IN)と 2 個の DC 電源(Juniper Azure Blue ハンドル)が同梱されています。

バックツーフロント:シャーシを冷却するための冷たい吸気口は、シャーシの背面パネルの通気口を通り、熱気はシャーシのフロント パネルの通気口から排出されます。
注意：

組み合わせないでください。

  • 同じシャーシ内で異なる気流方向を持つ電源装置。

  • 同じシャーシ内で異なる気流方向を持つファン モジュール。

  • 同じシャーシ内で異なる気流方向を持つ電源とファン モジュール。

同じシャーシ内で異なる気流方向のコンポーネントを混合すると、スイッチの冷却システムのパフォーマンスが妨げられ、シャーシの過熱につながります。

異なる気流方向を持つ電源またはファン モジュールを取り付ける場合、Junos OS はアラームを発します。

通常の動作条件では、ファン モジュールは中程度の速度で動作します。シャーシ内の温度センサーは、シャーシ内の温度を監視します。

ファン モジュールに障害が発生した場合、またはシャーシ内の周囲温度が許容範囲を超えた場合、Junos OS はアラームを発します。シャーシ内の温度がしきい値を超える場合、システムは自動的にシャットダウンします。

フロントツーバックの気流を備えた QFX5120 モデル

フロントツーバックの気流を備えた QFX5120 スイッチ モデルでは、シャーシを冷却する冷気吸気は、スイッチのフロント パネルの通気口を通り、熱気は背面パネルの通気口から排出されます。

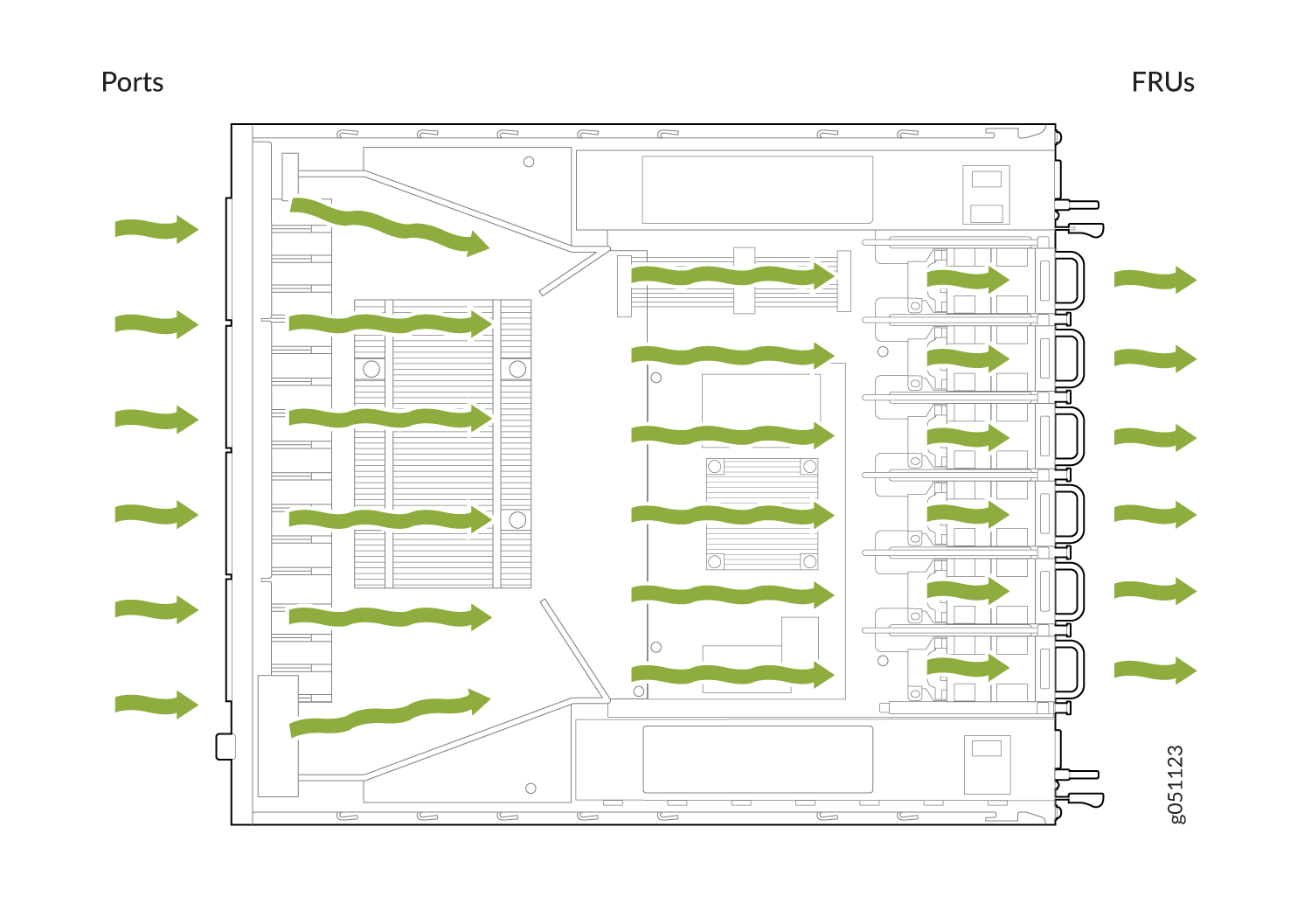

図 3 は、QFX5120-32C スイッチ シャーシを通るフロントツーバックの気流を示しています。

図 3:QFX5120-32C スイッチ シャーシ Front-to-Back Airflow Through the QFX5120-32C Switch Chassisを通るフロントツーバックの気流

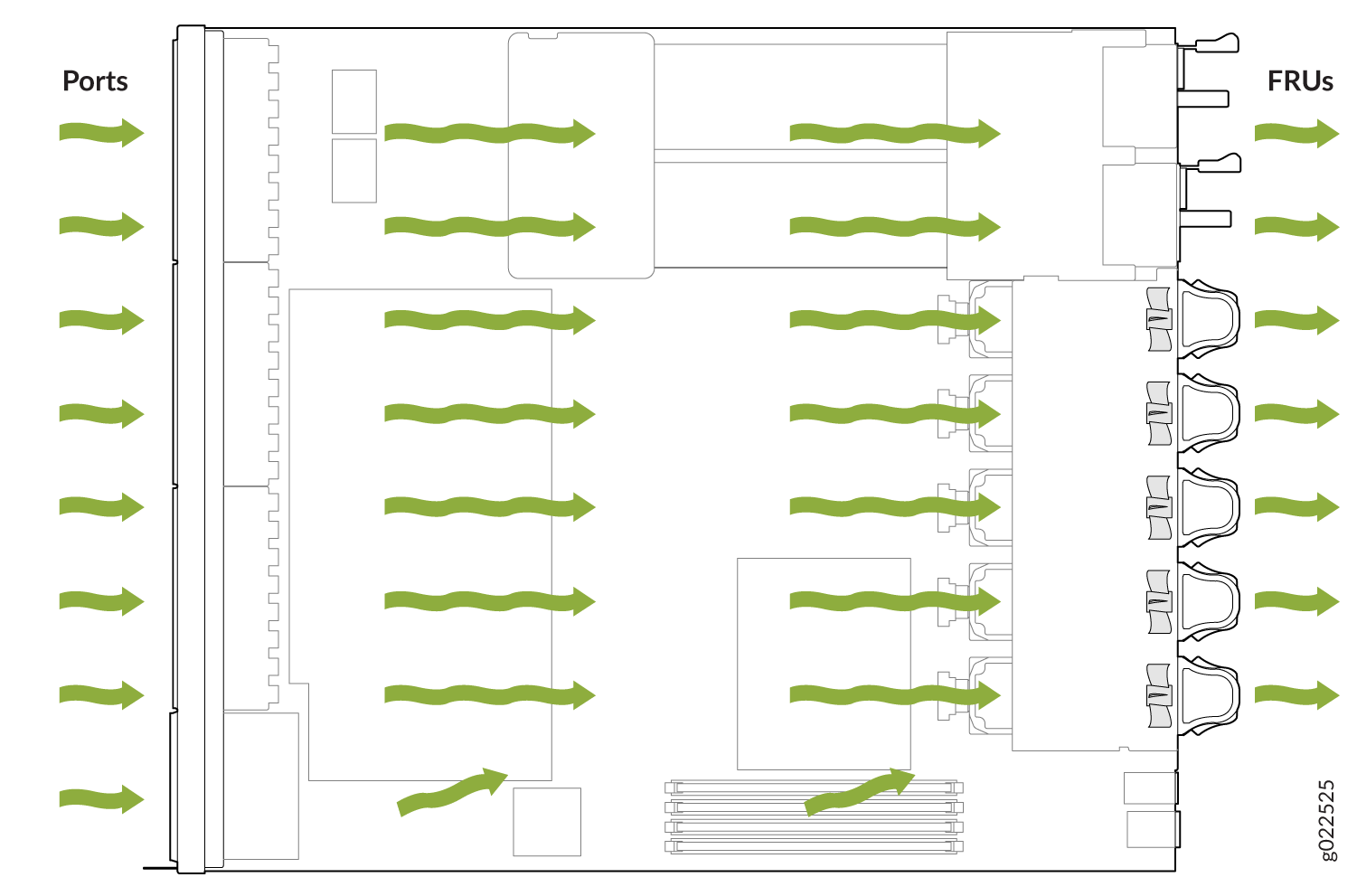

図 4 は、QFX5120-48T スイッチ シャーシを通るフロントツーバックの気流を示しています。

図 4:QFX5120-48T スイッチ シャーシ Front-to-Back Airflow Through the QFX5120-48T Switch Chassisを通るフロントツーバックの気流

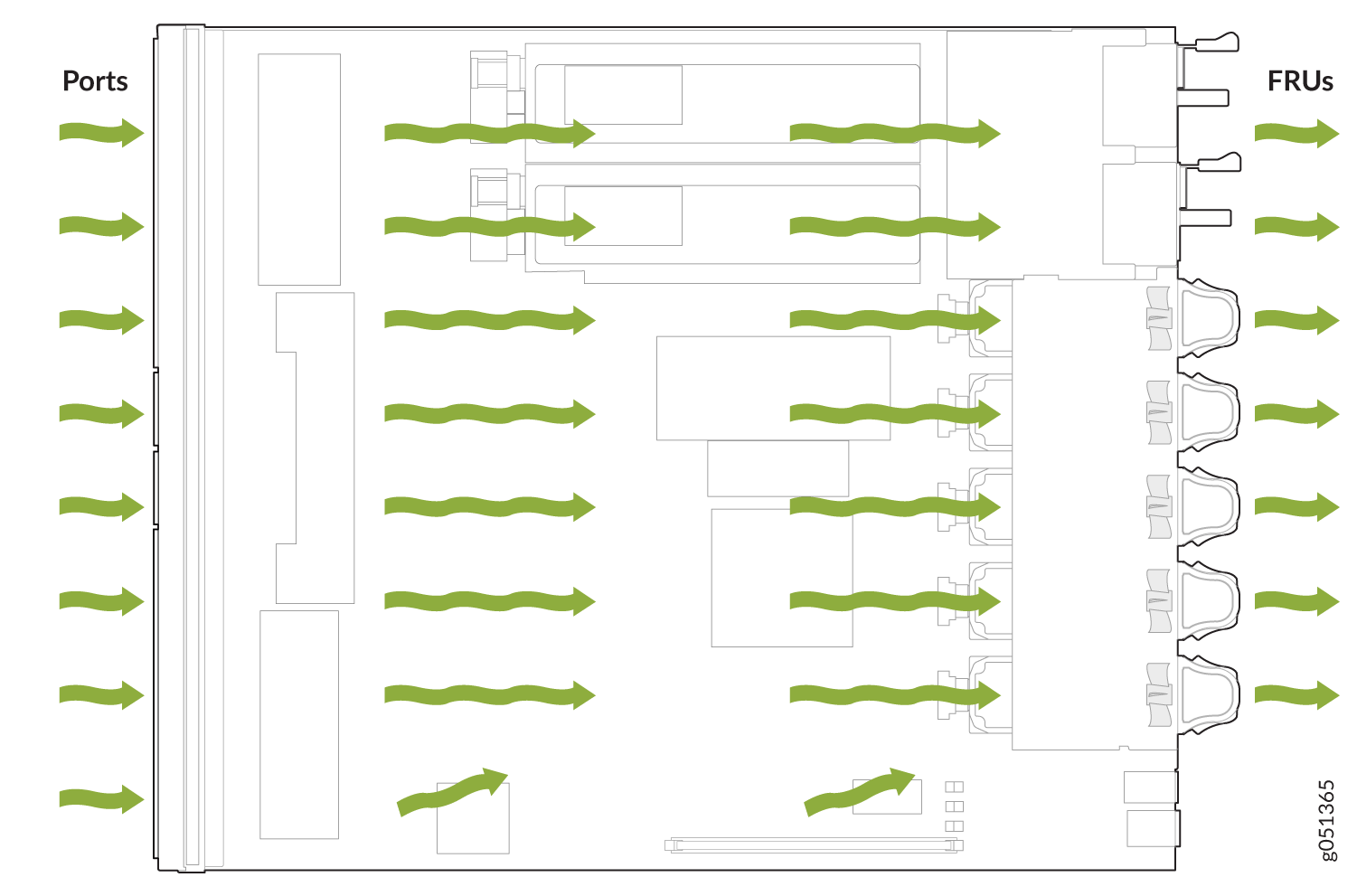

図 5 は、QFX5120-48Y スイッチ シャーシを通るフロントツーバックの気流を示しています。

図 5:QFX5120-48Y スイッチ シャーシ Front-to-Back Airflow Through the QFX5120-48Y Switch Chassisを通るフロントツーバックの気流

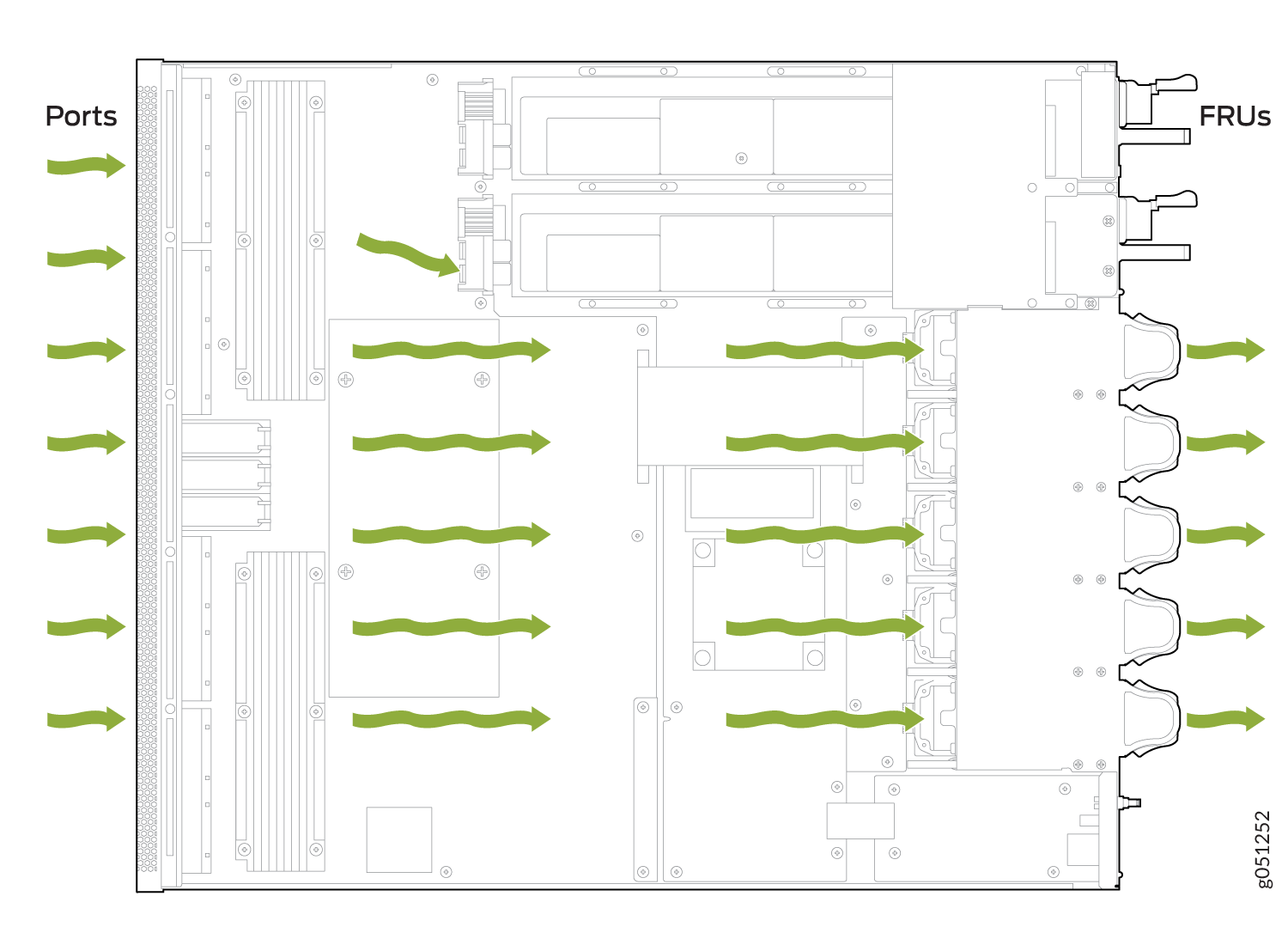

図 6 は、QFX5120-48YM スイッチ シャーシを通るフロントツーバックの気流を示しています。

図 6:QFX5120-48YM スイッチ シャーシ Front-to-Back Airflow Through the QFX5120-48YM Switch Chassisを通るフロントツーバックの気流

バックツーフロントの気流を備えた QFX5120 モデル

バックツーフロントの気流を備えた QFX5120 スイッチ モデルでは、シャーシを冷却するための冷気吸気は、背面パネルの通気口を通り、熱気はスイッチのフロント パネルの通気口から排出されます。

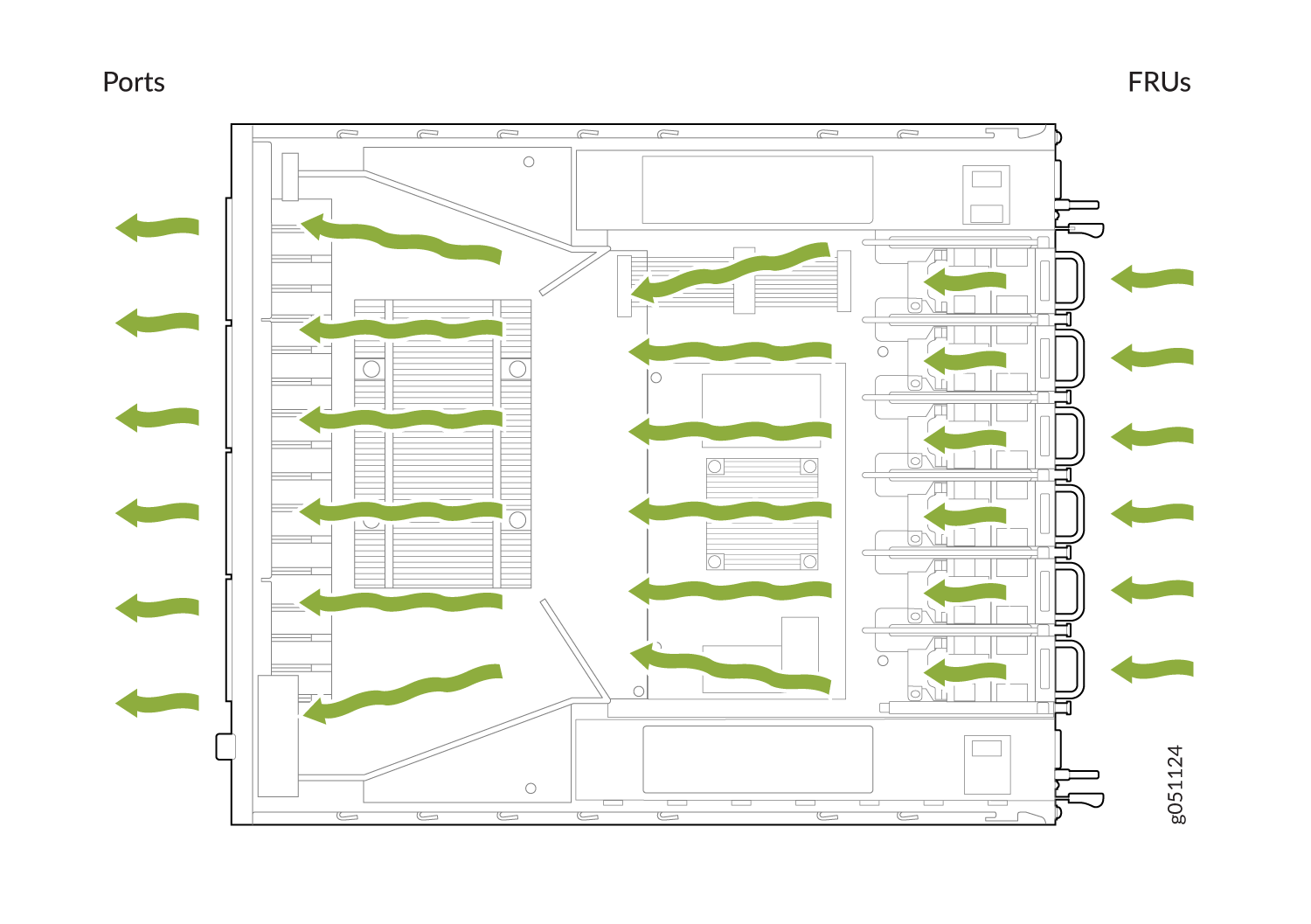

図 7 は、QFX5120-32C スイッチ シャーシを通るバックツーフロントの気流を示しています。

図 7:バックツーフロントの気流(QFX5120-32C スイッチ シャーシを通る) Back-to-Front Airflow Through the QFX5120-32C Switch Chassis

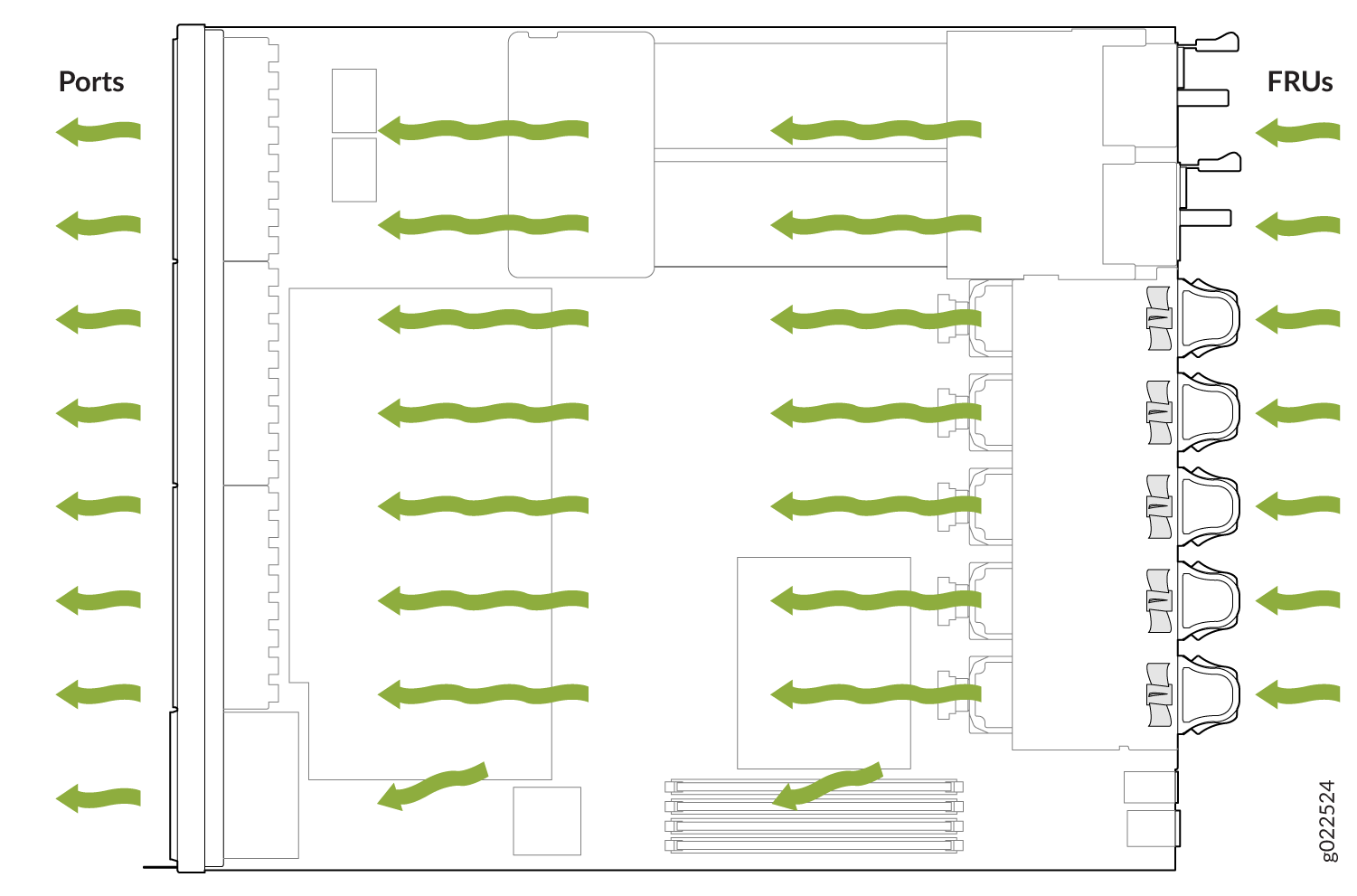

図 8 は、QFX5120-48T スイッチ シャーシを通るバックツーフロントの気流を示しています。

図 8:バックツーフロントの気流(QFX5120-48T スイッチ シャーシを通る) Back-to-Front Airflow Through the QFX5120-48T Switch Chassis

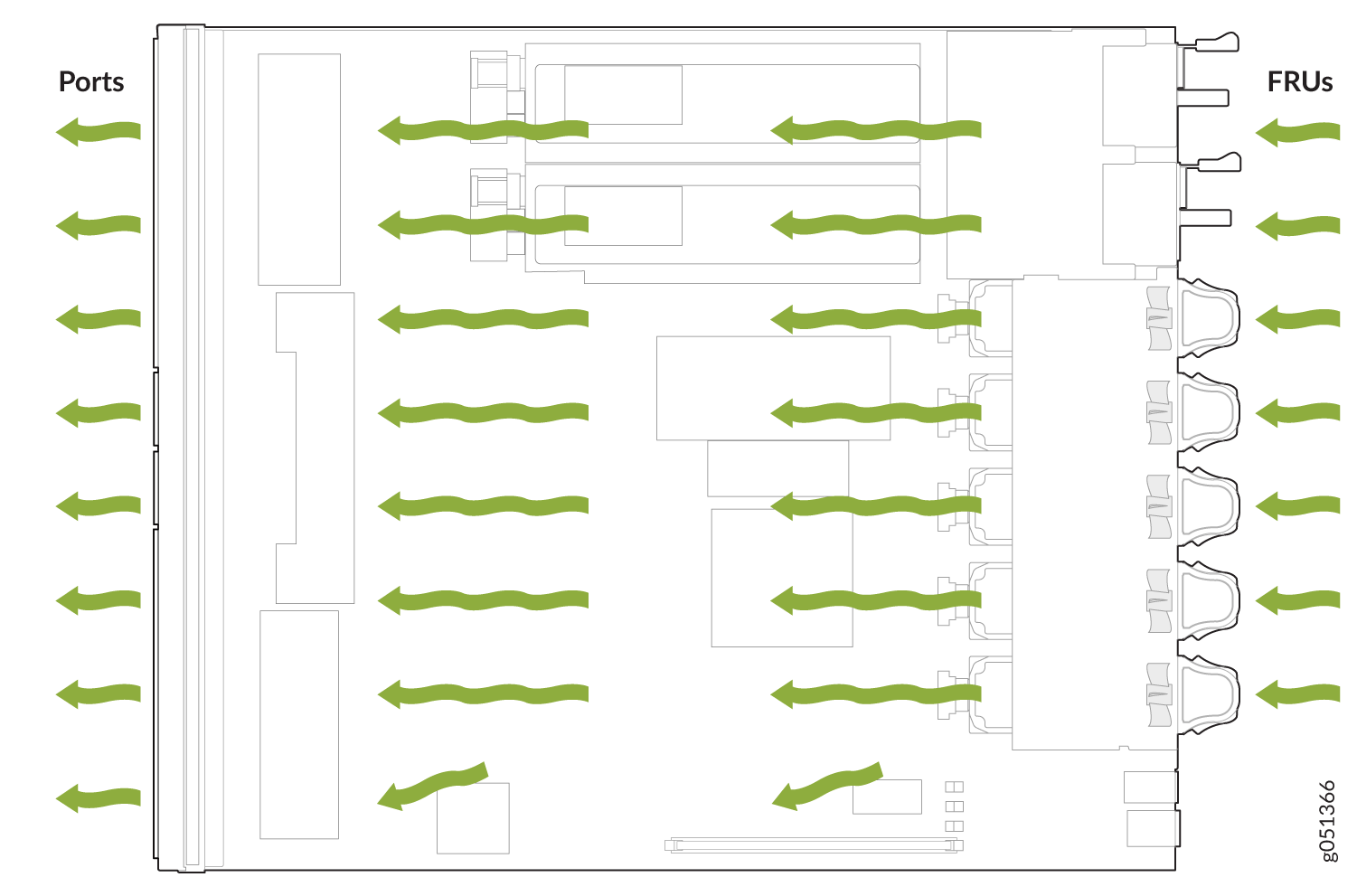

図 9 は、QFX5120-48Y スイッチ シャーシを通るバックツーフロントの気流を示しています。

図 9:バックツーフロントの気流(QFX5120-48Y スイッチ シャーシを通る) Back-to-Front Airflow Through the QFX5120-48Y Switch Chassis

図 10 は 、QFX5120-48YM スイッチ シャーシを通るバックツーフロントの気流を示しています。

図 10:バックツーフロントの気流(QFX5120-48YM スイッチ シャーシを通る) Back-to-Front Airflow Through the QFX5120-48YM Switch Chassis

スイッチの位置を設定する方法

フロントツーバックの気流では、スイッチの背面パネルの通気口から熱風が排気されます。バックツーフロントの気流では、スイッチのフロント パネルの通気口から熱風が排気されます。

データ センターの導入では、次のような方法でスイッチを配置します。

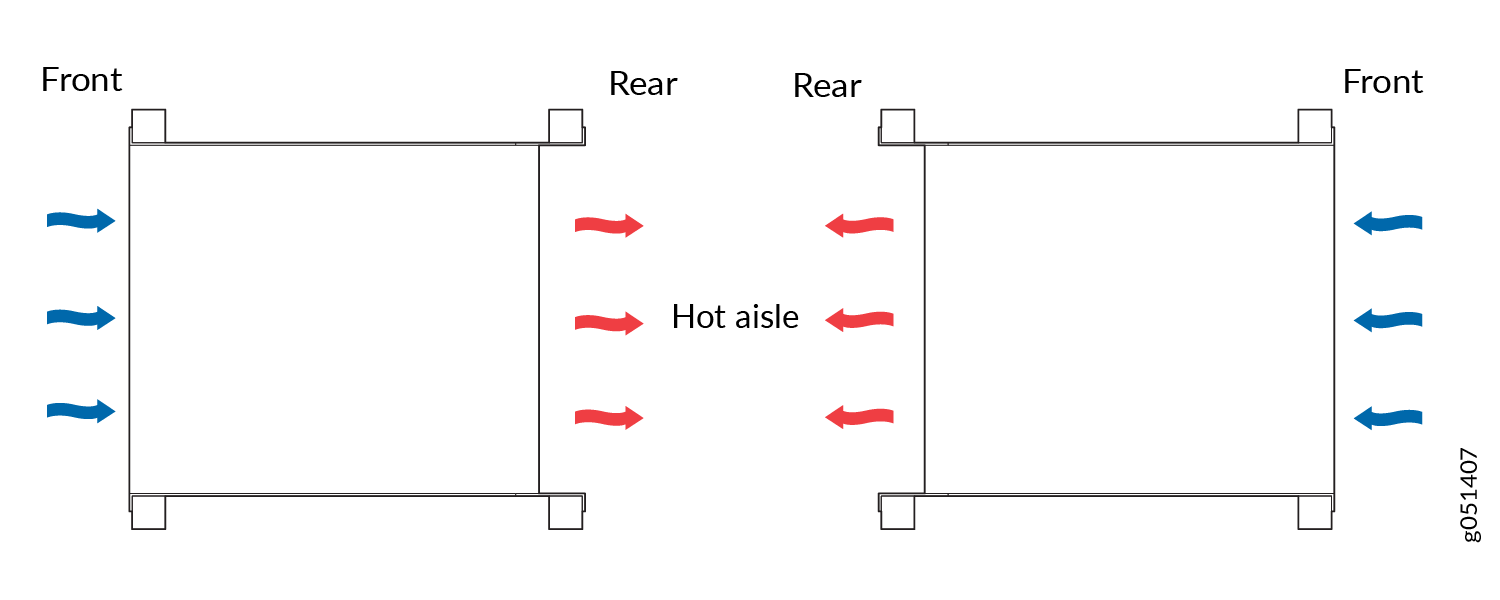

  • QFX5120-32C スイッチ用のファン モジュールの F2B ラベルと、QFX5120-48T、QFX5120-48Y、QFX5120-48YM スイッチのファン モジュールの AIR OUT ラベルは、ホット アイルに面しています( 図 11 を参照)。

    図 11:QFX5120 スイッチ シャーシを介したフロントツーバックの気流を備えたスイッチの導入 Deployment of Switches with Front-to-Back Airflow Through the QFX5120 Switch Chassis

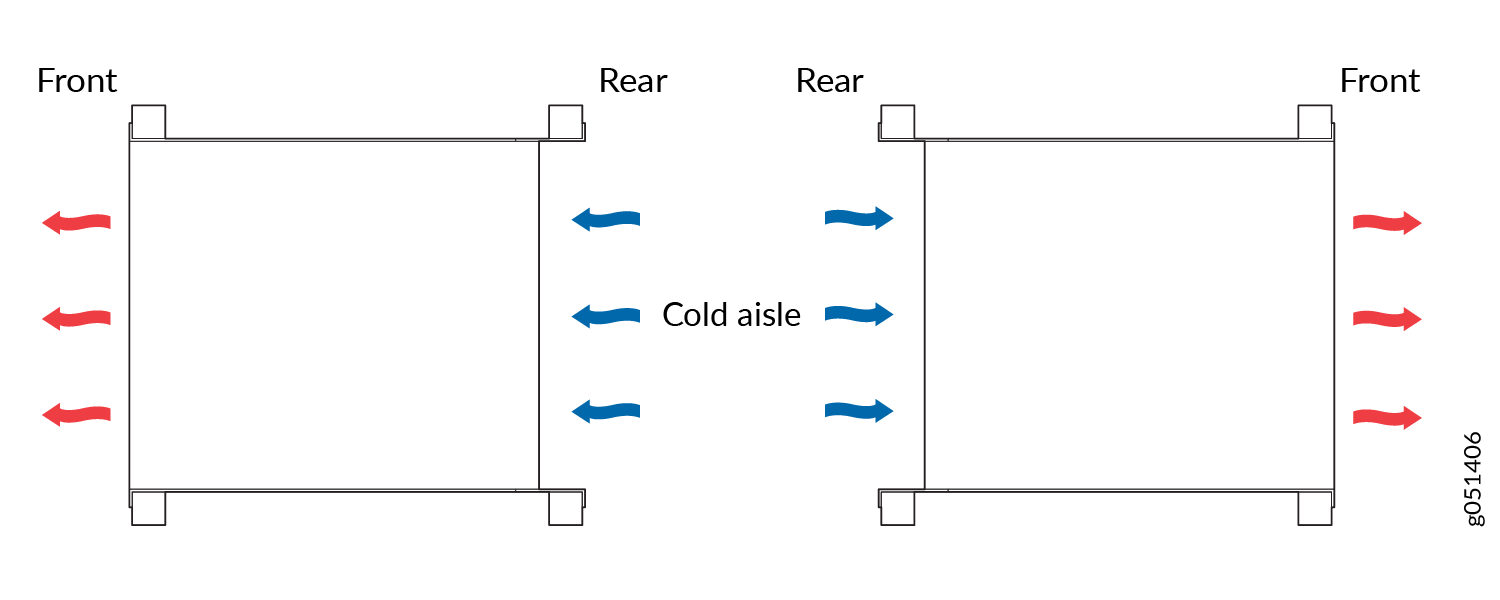

  • QFX5120-32C スイッチ用のファン モジュールの B2F ラベルと、QFX5120-48T、QFX5120-48Y、QFX5120-48YM スイッチのファン モジュールの AIR IN ラベルは、コールド アイルに面しています( 図 12 を参照)。

    図 12:QFX5120 スイッチ シャーシを介したバックツーフロントの気流を備えたスイッチの導入 Deployment of Switches with Back-to-Front Airflow Through the QFX5120 Switch Chassis

QFX5120ファンモジュールのステータス

QFX5120 スイッチの各ファン モジュールのステータス LED が、シャーシの背面パネルのファン モジュール スロットの横に表示され、ファン モジュールのステータスが示されます。 表 2 に、ファン モジュール LED について説明します。

表 2:ファン モジュール ステータス LED

LED

色

状態

説明

ステータス

緑

着実にオン

スイッチは、ファン モジュールがエンゲージしていること、気流が正しい方向にある、ファン モジュールが正常に機能していることを確認しました。

  • QFX5120-32C-Red

  • QFX5120-48T、QFX5120-48Y、QFX5120-48YM:オレンジ

点滅

スイッチがファン モジュールでエラーを検出しました。ファンに障害が発生しているか、正しく取り付けられていません。ファン モジュールをできるだけ早く交換します。シャーシ内の適切な気流を維持するには、ファン モジュールを交換する準備ができるまで、ファン モジュールをシャーシに取り付けたままにします。
