PTX10016 トランシーバおよび光ファイバー ケーブルの保守

PTX10016 ルーターのトランシーバは、ホットリムーバブルおよびホットインサート可能な FRU(フィールド交換可能ユニット)です。デバイスの電源を切ったり、デバイスの機能を中断したりすることなく、取り外して交換できます。

PTX10016 ルーターにトランシーバを取り付ける方法または取り外す方法については、以下のセクションを参照してください。

PTX10016 ルーターにトランシーバを取り付ける

トランシーバを PTX10016 ライン カードまたは RCB に取り付ける前に、レーザーの安全な取り扱いに必要な対策を講じてください( 「レーザーおよび LED の安全性ガイドラインと警告」を参照)。

トランシーバを覆うゴム製安全キャップと ESD(静電放電)接地ストラップ(アクセサリ キットに同梱)があることを確認します。

PTX10016 ライン カードまたは RCB にトランシーバを取り付けるには、次の手順に従います。

注意：

ESD(静電放電)によってトランシーバが損傷を受けないように、トランシーバの端にあるコネクター ピンに触れないでください。
  1. トランシーバを袋から取り出します。
  2. トランシーバがゴム製安全キャップで覆われているかどうかを確認します。ない場合は、トランシーバをゴム製安全キャップで覆います。
    レーザーに関する警告:

    ケーブルを挿入または取り外す場合を除き、光ファイバー トランシーバを覆い隠したままにしないでください。ゴム製安全キャップは、ポートを清潔に保ち、レーザー光への誤った暴露を防ぎます。
  3. ESD 手首ストラップの片方の端を手首に巻き付け、ストラップのもう片方の端をシャーシ上の ESD ポイントの 1 つに接続します。ESD ポイントは、PTX10016 シャーシ前面のステータス LED パネルの上にあります(図 1 を参照)。

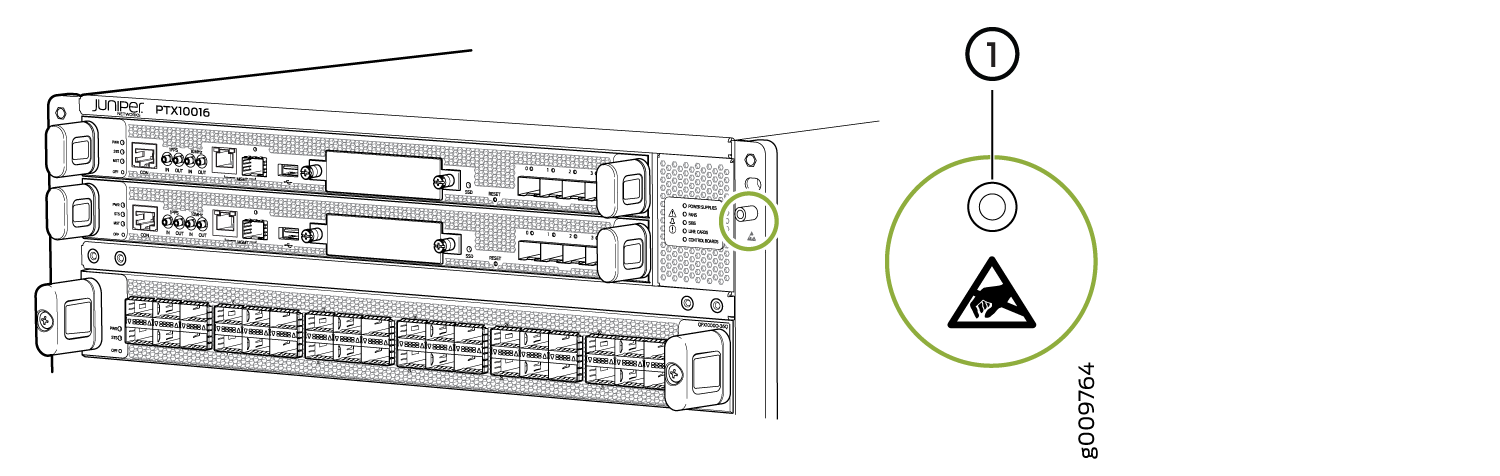

    図 1:PTX10016 シャーシ ESD Point on the Front of the PTX10016 Chassis前面の ESD ポイント
      1
    —
    ESD ポイント

  4. トランシーバを取り付けるポートがダスト カバーで覆われている場合は、後でポートを覆う必要がある場合に備えてダスト カバーを取り外して保存します。
  5. 両手を使い、トランシーバを慎重に空のポートに配置します。コネクターはシャーシに面している必要があります。
    注意：

    トランシーバをポートにスライドさせる前に、トランシーバの位置が正しく揃っていることを確認します。ピンの位置がずれているとピンが曲がり、トランシーバが使用できなくなる可能性があります。PTX10016 ライン カードでは、ポートは腹から腹まで設計されており、最下部のポート列でトランシーバを裏返す必要があります。 図 2 と 図 3 を参照してください。
  6. トランシーバが完全に収まるまで静かに押し込みます。
  7. ケーブルをトランシーバに接続する準備ができたら、ゴム製安全キャップを取り外します。
    レーザーに関する警告:

    光ファイバー トランシーバを直接見たり、光ファイバー ケーブルの端を覗いたりしないでください。光ファイバー トランシーバとトランシーバに接続された光ファイバー ケーブルは、目を傷つける可能性のあるレーザー光を放射します。
図 2:SFP トランシーバの取り付け Install an SFP Transceiver
図 3:QSFP+、QSFP28、QSFP56-DD トランシーバを取り付ける Install a QSFP+, QSFP28, and QSFP56-DD Transceivers

PTX10016 ルーターからトランシーバを取り外す

トランシーバを PTX10016 ライン カードまたは RCB から取り外す前に、レーザーの安全な取り扱いに必要な対策を講じてください( レーザーと LED の安全性ガイドラインと警告を参照)。

次のパーツとツールが用意されていることを確認します。

  • 帯電防止袋または静電防止マット

  • トランシーバと光ファイバー ケーブル コネクターを覆うゴム製安全キャップ

  • ポートを覆うダスト カバー

  • ESD(静電放電)接地ストラップ(アクセサリ キットに同梱)

トランシーバを PTX10016 ライン カードまたは RCB から取り外するには、次の手順に従います。

  1. 安定した平らな面に帯電防止袋または静電防止マットを置きます。
  2. ESD 手首ストラップの片方の端を手首に巻き付け、ストラップのもう片方の端をシャーシ上の ESD ポイントの 1 つに接続します。ESD ポイントは、PTX10016 シャーシ前面のステータス LED パネルの上にあります(図 4 を参照)。
    図 4:PTX10016 シャーシ ESD Point on the Front of the PTX10016 Chassis前面の ESD ポイント
      1
    —
    ESD ポイント

  3. トランシーバに接続されているケーブルにラベルを付けて、正しく再接続できるようにします。
    レーザーに関する警告:

    光ファイバー トランシーバを直接見たり、光ファイバー ケーブルの端を覗いたりしないでください。光ファイバー トランシーバとトランシーバに接続された光ファイバー ケーブルは、目を傷つける可能性のあるレーザー光を放射します。
    レーザーに関する警告:

    ケーブルを挿入または取り外す場合を除き、光ファイバー トランシーバを覆い隠したままにしないでください。ゴム製安全キャップは、ポートを清潔に保ち、レーザー光への誤った暴露を防ぎます。
    注意：

    光ファイバー ケーブルを最小曲げ半径を超えて曲げないでください。最小曲げ半径を超えてケーブルを曲げると、ケーブルが損傷し、診断が困難な問題が発生する可能性があります。
  4. トランシーバに接続されているケーブルを 取り外します(「PTX10016 ルーターに取り付けられているトランシーバから光ファイバー ケーブルを取り外す」を参照)。光ファイバー ケーブルを取り外した直後に、トランシーバと各光ファイバー ケーブル コネクターの端をゴム製安全キャップで覆います。
  5. 指を使ってイジェクター レバーをトランシーバから引き離してトランシーバのロックを解除します。
    注意：

    トランシーバを取り外す前に、イジェクター レバーがクリックされるまで完全に開かないようにします。これにより、トランシーバの損傷を防止できます。
  6. トランシーバのイジェクター レバーをつかみ、トランシーバをポートから真っ直ぐ約 1.3 cm(0.5 インチ)ほど静かに押し出します。
    注意：

    ESD(静電放電)によるトランシーバの損傷を防止するために、トランシーバの端にあるコネクター ピンに触れないでください。
  7. 指を使ってトランシーバの本体をつかみ、ポートから真っ直ぐ引き出します。
  8. トランシーバを帯電防止袋に入れるか、安定した平らな面の静電防止マットの上に置きます。
  9. ダスト カバーを空のポートの上に置きます。

光ファイバー ケーブルを PTX10016 ルーターに取り付けたトランシーバに接続する

光ファイバー ケーブルを PTX10016 ルーターに取り付けた光トランシーバに接続する前に、レーザーの安全な取り扱いに必要な対策を講じていたことを確認します( 「レーザーおよび LED の安全性ガイドラインと警告」を参照)。

ESD(静電放電)接地ストラップ(アクセサリ キットに同梱)があることを確認します。

光ファイバー ケーブルを PTX10016 ルーターに取り付けた光トランシーバに接続するには、次の手順に従います。

レーザーに関する警告:

光ファイバー トランシーバを直接見たり、光ファイバー ケーブルの端を覗いたりしないでください。光ファイバー トランシーバとトランシーバに接続された光ファイバー ケーブルは、目を傷つける可能性のあるレーザー光を放射します。
レーザーに関する警告:

インターフェイスが無効になっている場合でも、レーザー光線を見つめたり、光学機器で直接見たりしないでください。
  1. ESD 手首ストラップの片方の端を手首に巻き付け、ストラップのもう片方の端をシャーシ上の ESD ポイントの 1 つに接続します。ESD ポイントは、PTX10016 シャーシ前面のステータス LED パネルの上にあります(図 5 を参照)。
    図 5:PTX10016 シャーシ ESD Point on the Front of the PTX10016 Chassis前面の ESD ポイント
      1
    —
    ESD ポイント

  2. 光ファイバー ケーブルのコネクターがゴム製安全キャップで覆われている場合は、キャップを取り外します。キャップを保存します。
  3. 光トランシーバがゴム製安全キャップで覆われている場合は、キャップを取り外します。キャップを保存します。
  4. ケーブル コネクターを光トランシーバに挿入します。
  5. ケーブルが重量に対応しないようにケーブルを固定します。余分なケーブルをきちんと巻いたループに入れます。ループにファスナーを付けると、ケーブルの形状が維持されます。
    注意：

    光ファイバー ケーブルを最小曲げ半径を超えて曲げないでください。最小曲げ半径を超えてケーブルを曲げると、ケーブルが損傷し、診断が困難な問題が発生する可能性があります。
    注意：

    光ファイバー ケーブルをコネクターからぶら下げないでください。固定されたケーブルのループがぶら下がることを許可しないでください。これは、ケーブルの締め付けポイントにストレスを与えます。

PTX10016 ルーターに取り付けたトランシーバから光ファイバー ケーブルを取り外す

PTX10016 ルーターに取り付けられている光トランシーバから光ファイバー ケーブルを取り外す前に、レーザーの安全な取り扱いに必要な対策を講じていたことを確認します( 「レーザーおよび LED の安全性ガイドラインと警告」を参照)。

次のパーツとツールが用意されていることを確認します。

  • トランシーバを覆うゴム製安全キャップ

  • 光ファイバー ケーブル コネクターを覆うゴム製安全キャップ

  • ESD(静電放電)接地ストラップ(アクセサリ キットに同梱)

PTX10016 ルーターに取り付けられている光トランシーバから光ファイバー ケーブルを取り外するには、次の手順に従います。

  1. (推奨)特定のインターフェイスの階層レベルにステートメント[edit interfaces]をdisable含めて、トランシーバがインストールされているポートを無効にします。
    レーザーに関する警告:

    光ファイバー トランシーバを直接見たり、光ファイバー ケーブルの端を覗いたりしないでください。光ファイバー トランシーバとトランシーバに接続された光ファイバー ケーブルは、目を傷つける可能性のあるレーザー光を放射します。
    レーザーに関する警告:

    インターフェイスが無効になっている場合でも、レーザー光線を見つめたり、光学機器で直接見たりしないでください。
  2. ESD 手首ストラップの片方の端を手首に巻き付け、ストラップのもう片方の端をシャーシ上の ESD ポイントの 1 つに接続します。ESD ポイントは、PTX10016 シャーシ前面のステータス LED パネルの上にあります(図 6 を参照)。
    図 6:PTX10016 シャーシ ESD Point on the Front of the PTX10016 Chassis前面の ESD ポイント
      1
    —
    ESD ポイント

  3. 光ファイバー ケーブル のコネクターをトランシーバから慎重に取り外します。
  4. トランシーバをゴム製安全キャップで覆います。
    レーザーに関する警告:

    ケーブルを挿入または取り外す場合を除き、光ファイバー トランシーバを覆い隠したままにしないでください。ゴム製安全キャップは、ポートを清潔に保ち、レーザー光への誤った暴露を防ぎます。
  5. 光ファイバー ケーブルのコネクターをゴム製安全キャップで覆います。

PTX10016 ルーターの光ファイバー ケーブルの保守

PTX10016 ルーターで光ファイバー ケーブルを保守するには、以下の手順にしたがってください。

  • 光ファイバー ケーブルをトランシーバから取り外す場合は、トランシーバの上とケーブルの端にゴム製安全キャップを付けます。

  • コネクターへの負荷を避けるために光ファイバー ケーブルを固定します。光ファイバー ケーブルをトランシーバに取り付ける場合は、光ファイバー ケーブルが床に掛かる際に自身の重量を支えないように、必ず光ファイバー ケーブルを固定してください。光ファイバー ケーブルをコネクターからぶら下げないで下さい。

  • 光ファイバー ケーブルを最小曲げ半径を超えて曲げないでください。最小曲げ半径を超えてケーブルを曲げると、ケーブルが損傷し、診断が困難な問題が発生する可能性があります。

  • 光ファイバー ケーブルを頻繁に着脱すると、機器が損傷する可能性があり、修理にコストがかかります。光ファイバーの短い延長線を光学機器に取り付けます。その後、頻繁にプラグを差し込んで取り外すことで、摩耗や破損が発生した場合、短い光ファイバー延長によって吸収されます。これは、機器よりも交換が容易で安価です。

  • 光ファイバー ケーブルの接続を清潔に保ちます。トランシーバまたはケーブル コネクターの管に油やほこりが小さい場合、光の損失、信号電力の減少、光接続に断続的な問題が発生する可能性があります。

    トランシーバの管を清掃するには、RIFOCS 光ファイバー アダプター クリーニング Wands(パーツ番号 946)などの適切な光ファイバー クリーニング デバイスを使用します。使用するクリーニング キットの指示に従います。

    トランシーバをクリーニングした後、光ファイバー ケーブルのコネクター先端が汚れたことを確認します。アルコールフリーの承認された光ファイバー ケーブル クリーニング キット(Cletop-S® 光ファイバー クリーナーなど)のみを使用します。使用するクリーニング キットの指示に従います。
