PTX10016電源計画
この情報を使用して、PTX10016の電力消費量を計算し、構成の電力要件を計画します。
PTX10016コンポーネントの電力要件
表1 は、標準的な電圧条件と光インターフェイスでJNP10016-SFを実行するPTX10016ルーターのさまざまなハードウェアコンポーネントの電力要件を示しています。
| コンポーネント |
説明 |
電力要件(W) |
||
|---|---|---|---|---|
| すべてのシステムで25°C |
40°C(Junos OS Evolvedを搭載したシステムの場合) |
標準Junos OSを実行するシステムの場合、55°C |
||
| JNP10016-SF |
PTX10016 シブ |
510 |
593 |
675 |
| JNP10016ファン |
PTX10016ファントレイ |
475 |
– |
最大ファン速度で975 |
| JNP10K-RE0 |
PTX10016標準RCB |
50 |
75 |
100 |
| JNP10K-RE1 |
PTX10016拡張RCB |
100 |
138 |
175 |
| PTX10K-LC1101 |
PTX10016 30ポートQSFP28ラインカード |
890 |
1020 |
1150 |
| PTX10K-LC1102 |
PTX10016 36ポートQSFP+ラインカード |
520 |
598 |
675 |
| PTX10K-LC1104 |
PTX10016コヒーレントDWDMラインカード |
900 |
975 |
1050 |
| PTX10K-LC1105 |
PTX10016 30ポートMACsec QSSP28ラインカード |
950 |
1100 |
1250 |
| QFX10000-60S-6Q |
PTX10016 60 ポート SFP+ および 6 ポート QSFP+ ライン カード |
365 |
410 |
465 |
表 2 に、標準的な電圧条件と光インターフェイスで JNP10016-SF3 を実行する PTX10016 ルーターのさまざまなハードウェア コンポーネントの電力要件を示します。
電源管理では、 表2 の「考慮されるデフォルト電力」列の値を考慮して、新しいコンポーネントを取り付けるときの電力要件を決定します。デフォルトの電源管理を無効にするには、 no-power-budget コマンドを使用します。
| コンポーネント |
説明 |
電力要件(W) |
||
|---|---|---|---|---|
| すべてのシステムで25°C |
40°C(Junos OS Evolvedを搭載したシステムの場合) |
考慮されるデフォルトの電力 |
||
| JNP10016-SF3 |
PTX10016 Junos OS Evolvedリリース21.2R2以降を実行しているPTX10016ルーターでサポートされているSIB。 |
1683 |
1763 |
680 |
| JNP10016ファン2 |
PTX10016 Junos OS Evolvedリリース21.2R2以降を実行しているPTX10016ルーターでサポートされ、JNP10016-SF3 SIBがインストールされているファントレイ。 |
2300 |
2300 |
2530 |
| JNP10K-RE1-E |
Junos OS Evolvedリリース21.2R2以降を実行し、JNP10016-SF3 SIBがインストールされているPTX10016ルーター用のRCB | 100 |
150 |
200 |
| PTX10KLC1201-36CD |
PTX10016 400Gbps速度をサポートする36個のQSFP56-DDポートを備えたラインカード。ブレークアウトケーブルを使用することで、200Gbps、100Gbps、50Gbps、25Gbps、または10Gbpsの速度で動作するようにポートをチャネル化できます。 | ルーターにJunos OS Evolvedリリース21.4以前がインストールされている場合 |
2360 |
|
| 976 |
1008 |
|||
| ルーターにJunos OS Evolvedリリース22.1以降がインストールされている場合 |
||||
| 918 |
948 |
|||
| PTX10K-LC1202-36MR |
QSFP28 ポート x 32 と QSFP56-DD ポート x 4 を備えたライン カードPTX10016(光トランシーバなし) |
740 |
750 |
1150 |
十分な電力を確保し、電源アラームが発生しないように、ルーターには常に +1 電源を保持することをお勧めします n 。予期しない障害を防ぐために、障害が発生した電源装置をただちに交換してください。
動作中のルーターに新しいラインカードが取り付けられている場合、増加した電力需要が冗長電源を含む利用可能な総電力を超えると、電源管理ではラインカードの電源はオンになりません。冗長電源を使用してラインカードの電源を入れると、マイナーアラームが発生し、状態が修正されない場合は5分でメジャーアラームになります。
show chassis power detail コマンドを使用すると、シャーシに供給される総電力、シャーシおよびシャーシに取り付けられているコンポーネントの動作に必要な電力、およびシャーシで使用可能なバランス電力を表示できます。
JNP10K-PWR-AC電源仕様
PTX10008およびPTX10016冗長構成ルーターは、AC 電源または DC 電源のいずれかを使用できます。基本構成ルーターはACのみです。JNP10K-PWR-AC電源は、JNP10008-SFまたはJNP10016-SFスイッチファブリックを設置したルーターでのみ実行できます。
表 3 に、PTX10008 シャーシまたは PTX10016 シャーシで使用される AC 電源(JNP10K-PWR-AC)の電源仕様を示します。
項目 |
仕様 |
|---|---|
AC 入力電圧 |
動作範囲:200〜240 VAC |
AC入力ライン周波数 |
50〜60 Hz |
AC 入力電流定格 |
16 A |
AC 出力電源 |
2700W |
建物の設備とシステムで、または地域の電気規則に従って、定格25Aの2極回路ブレーカーを使用してください。
表 4 に、AC 電源モジュールの物理仕様を示します。
仕様 |
値 |
|---|---|
高さ |
3.4インチ(8.64センチ) |
幅 |
3.6インチ(9.14センチ) |
深さ |
14.4インチ(36.58センチ) |
重量 |
3.08 kg(6.8 ポンド) |
JNP10K-PWR-AC2 電源仕様
PTX10008およびPTX10016冗長構成ルーターは、AC 電源または DC 電源のいずれかを使用できます。基本構成ルーターは、AC 電源のみを使用できます。JNP10K-PWR-AC2 電源は、AC、HVAC、および HVDC 入力をサポートします。
表 5 に、PTX10008 ルーターと PTX10016 ルーターでサポートされている JNP10K-PWR-AC2 電源の電力仕様を示します。
| 項目 |
仕様 |
|---|---|
| AC 入力電圧 |
AC180–305 V |
| DC 入力電圧 |
DC190–410V |
| 入力電流定格 |
28.5あ |
| DC 出力電源 |
12.3 V、5500 W(デュアルフィード)、5000 W(シングルフィードあり) |
表 6 に、JNP10K-PWR-AC2 電源装置の物理仕様を示します。
| 仕様 |
値 |
|---|---|
| 高さ |
3.4インチ(8.64センチ) |
| 幅 |
3.6インチ(9.14センチ) |
| 深さ |
16.6インチ(42.16センチ) |
| 重量 |
5.17kg(11.4ポンド) |
PTX10016電源ケーブルの仕様
ほとんどのサイトでは、フレームに取り付けられた配電パネルにつながるメインコンジットを介して電力を分配しており、そのうちの1つはルーターを収容するラックの上部に配置できます。AC 電源コードは、各電源モジュールを配電パネルに接続します。
北米では、米国電気工事規程(NEC)のセクション400-8(NFPA 75、5-2.2)、210-52、およびカナダ電気工事規程(CEC)のセクション4-010(3)に準拠するため、AC電源コードの長さは15フィート(約4.5メートル)を超えてはなりません。ルーターとともに北米とカナダに同梱されているコードは準拠しています。
PTX10016 AC、高電圧交流(HVAC)、および高電圧直流(HVDC)電源には、特定のコード要件があります。次のセクションを使用して、電源のモデルとモード設定に基づいてケーブル要件を決定します。
-
JNP10K-PWR-AC については、 JNP10K-PWR-AC 電源ケーブルの仕様を参照してください。
-
20A 入力の JNP10K-PWR-AC2 については、 JNP10K-PWR-AC2 電源ケーブルの仕様を参照してください。
-
30A 入力の JNP10K-PWR-AC2 については、 30A 入力用の JNP10K-PWR-AC2 電源ケーブルの仕様を参照してください。
JNP10K-PWR-AC電源ケーブルの仕様
各 JNP10K-PWR-AC 電源モジュールには、前面プレートに 2 つの独立した 16 A 定格 AC インレットがあります。
の各取り外し可能な AC 電源コードの長さは 8 フィート(約 2.5 m)です。アプライアンスコードのカプラー端は、AC電源の前面プレートにあるACアプライアンスの入口に挿入します。カプラーのタイプは、国際電気標準会議(IEC)規格60320に記載されているC19です。電源コードのプラグ端は、地理的な場所の標準の電源コンセントに適合します。
表 7 に、さまざまな国および地域における JNP10K-PWR-AC の AC 電源コードの仕様を示します。
| 国/地域 |
電気的仕様 |
プラグ規格 |
ジュニパーモデル番号 |
グラフィック |
|---|---|---|---|---|
| アルゼンチン |
250 VAC、16 A、50 Hz |
イラム タイプ RA/3/20 |
CBL-EX-PWR-C19-AR |
|
| オーストラリア |
250 VAC、15 A、50 Hz |
AS/NZS 3112 タイプ SAA/3/15 |
CBL-EX-PWR-C19-AU |
|
| ブラジル |
250 VAC、16 A、50 Hz |
NBR 14136: 2002 タイプ BR/3/20 |
CBL-EX-PWR-C19-BR |
|
| 中国 |
250 VAC、16 A、50 Hz |
GB 1002 タイプ PRC/3/16 |
CBL-EX-PWR-C19-CH |
|
| ヨーロッパ(イタリア、スイス、英国を除く) |
250 VAC、16 A、50 Hz |
CEE (7) VII タイプ VIIG |
CBL-EX-PWR-C19-EU |
|
| インド |
250 AC、16 A、50 Hz |
SABS 164/1:1992 タイプ ZA/3 |
CBL-EX-PWR-C19-SA |
|
| イスラエル |
250 AC、16 A、50 Hz |
SI 32/1971 タイプ IL/3 |
CBL-ex-PWR-C19-IL |
|
| イタリア |
250 VAC、16 A、50 Hz |
CEI 23-16 タイプ I/3/16 |
CBL-EX-PWR-C19-IT |
|
| 日本 |
250 VAC、16 A、60 Hz |
NEMA 6–20 タイプ N6/20 |
CBL-EX-PWR-C19-JP(デフォルト) |
|
| 250 VAC、16 A、60 Hz |
NEMA L6–20P タイプ NEMA ロック |
CBL-EX-PWR-C19-JPL |
|
|
| 韓国 |
250 VAC、16 A、50 Hz |
CEE (7) VII タイプ VIIG |
CBL-EX-PWR-C19-KR |
|
| 北米 |
250 VAC、16 A、60 Hz |
NEMA 6–20 タイプ N6/20 |
CBL-EX-PWR-C19-US(デフォルト) |
|
| 250 VAC、16 A、60 Hz |
NEMA L6–20P タイプ NEMA ロック |
CBL-EX-PWR-C19-USL |
|
|
| 南アフリカ |
250 VAC、16 A、50 Hz |
SABS 164/1:1992 タイプ ZA/3 |
CBL-EX-PWR-C19-SA |
|
| スイス |
250 VAC、16 A、50 Hz |
SEV 5934/2タイプ23G |
CBL-EX-PWR-C19-SZ |
|
| 英国 |
250 VAC、13 A、50 Hz |
BS 1363/A タイプ BS89/13 |
CBL-EX-PWR-C19-UK |
|

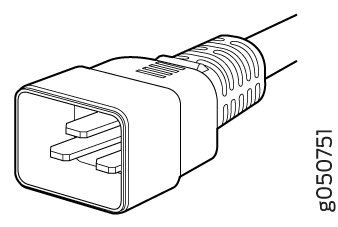

| ワールドワイド(その他) |
250 VAC、16 A、50 Hz |
EN 60320-2-2/1 |
CBL-EX-PWR-C19-C20 |
|
システムに電力を供給する前に、JNP10K-PWR-AC2電源の両方の入力フィードをAC主電源に接続することが重要です。
建物の設備とシステムで、または地域の電気規則に従って、定格25Aの2極回路ブレーカーを使用してください。
JNP10K-PWR-AC2電源ケーブルの仕様
JNP10K-PWR-AC2電源は、2つのモードで動作します。
-
JNP10K-PWR-AC2 30A 入力用電源 ケーブルの仕様 は、5500W 出力の 30A 入力用のケーブルとコネクターを示しています。ケーブルの一方の端にはタイプSAF-D-GRIDシリーズ(3-5958P4)アンダーソンAPP-400コネクタ(定格30A / 400V / 105C)があり、ケーブルのもう一方の端は裸線です。コネクタの例を 図 1 に示します。
-
表 8 に、3000W 出力の 20A 入力に適したケーブルを示します。ケーブルの一端には、タイプSAF-D-GRIDシリーズ(3-5958P4)アンダーソンAPP-400コネクタがあり、定格は30A / 400V / 105Cです。
-
表 9 に、出力 3000W の HVAC 入力に適したケーブルを示します。ケーブルの一端には、タイプSAF-D-GRIDシリーズ(3-5958P4)アンダーソンAPP-400コネクタがあり、定格は30A / 400V / 105Cです。
30A 入力に接続されている場合、16A または 20A ケーブルを使用して JNP10K-PWR-AC2 電源モジュールを実行しないでください。
AC 電源ケーブルは常にファン トレイと電源モジュールから離して配線することで、AC 電源ケーブルが熱風の排気にさらされるのを防ぐことができます。
私たちが出荷するケーブルの長さは4.5mで、国または地域に応じてAWGまたはmm²のワイヤサイズが付属しています。
| ロケール |
コードセット定格 |
プラグ規格 |
スペアジュニパーモデル番号 |
グラフィック |
|---|---|---|---|---|
| アルゼンチン |
16 A、250 VAC |
IRAM 2073 タイプ RA/3 |
CBL-JNP-SG4-AR |
|
| オーストラリアとニュージーランド |
15 A、250 VAC |
AS/NZS 3112 |
CBL-JNP-SG4-AU |
|
| ブラジル |
16 A、250 VAC |
NBR 14136 タイプ BR/3 |
CBL-JNP-SG4-BR |
|
| 中国 |
16 A、250 VAC |
GB2099 |
CBL-JNP-SG4-CH |
|

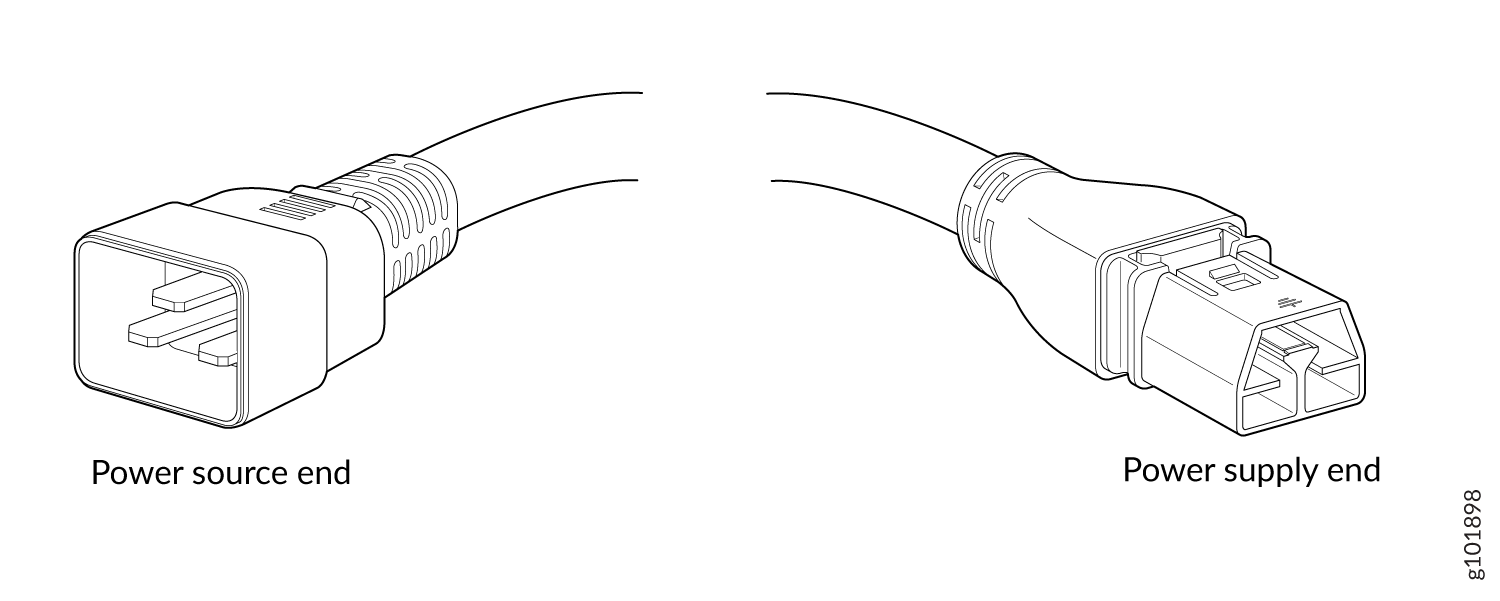

| 中国、ヨーロッパ、日本 |
16 A、250 VAC |
C20からアンダーソン3-5958P4 |
CBL-JNP-SG4-C20-CH |
|
| ヨーロッパ(イタリア、スイス、英国を除く) |
20 A、250 VAC |
CEE 7/7 |
CBL-JNP-SG4-EU |
|
| イギリス |
13 A、250 VAC、 |
BS1363 |
CBL-JNP-SG4-UK |
|
| インド |
16 A、250 VAC |
サンズ 164/1 |
CBL-JNP-SG4-SA |
|
| イスラエル |
16 A、RA、250 VAC |
SI 32/1971 タイプ IL/3C |
CBL-JNP-SG4-IL |
|
| イタリア |
16 A、250 VAC |
CEI 23-50 |
CBL-JNP-SG4-IT |
|
| 北米 |
20 A、250 VAC |
IEC 60320 C20への3-5958P4 |
CBL-JNP-SG4-C20 |
|
| 16 A、250 VAC |
ロッキング NEMA L6-20P |
CBL-JNP-SG4-US-L |
|
|
| NEMA 6-20P |
CBL-JNP-SG4-US |
|
||
| 南アフリカ |
16 A、250 VAC |
サンズ 164/1 |
CBL-JNP-SG4-SA |
|
| スイス |
16 A、250 VAC |
CEI 23-50 |
CBL-JNP-SG4-SZ |
|
| ロケール |
コードセット定格 |
プラグ標準 |
スペアジュニパーモデル番号 |
グラフィック |
|---|---|---|---|---|
| 北米 |
20 A、277 V |
NEMA L7-20P |
CBL-JNP-SG4-HVAC |
|
付き裸ケーブル
JNP10K-PWR-AC2 30A 入力用電源ケーブルの仕様

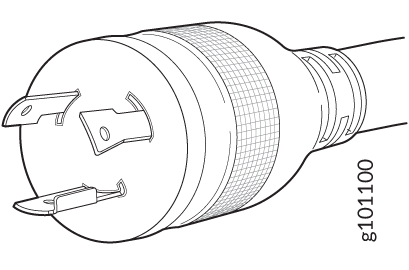

JNP10K-PWR-AC2 の AC または HVDC 電源モジュールを 30A 入力に設定する場合は、高電圧ケーブル・アセンブリが必要です。ケーブルの一方の端にはタイプSAF-D-GRIDシリーズ(3-5958P4)アンダーソンAPP-400コネクタ(定格30A / 400V / 105C)があり、ケーブルのもう一方の端は裸線です。 図 2 および 表 10 を参照してください。これらのケーブルは別途注文可能であり、JNP10K-PWR-AC2の注文時に自動的に出荷されることはありません。直角ケーブルとコネクタの例を 図4に示します。

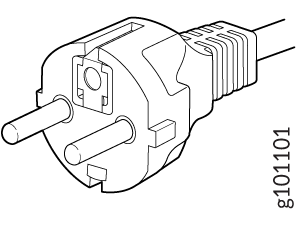

ACシステムに接続するために、ジュニパーはNEMA 30-Aコネクタ(図2)またはIEC 330P6Wコネクタ(図3)のいずれかを備えたケーブルを提供しています。
| 電源コード |
ロケール |
コードセット定格 |
プラグ規格 |
コネクタ |
スペアジュニパーモデル番号 |
|---|---|---|---|---|---|
| AC/HVDC 電源コード |
どれでも |
30A、400 VAC |
UL 950およびIEC 60950 |
アンダーソン/ストレートからベアワイヤー |
CBL-PWR2-ベア |
| 30A、400 VAC |
UL 950およびIEC 60950 |
アンダーソン/裸線への直角 |
CBL-PWR2-ベア-RA |
||
| AC 電源コード |
ヨーロッパ大陸 |
30-A 250 VAC |
UL 950およびIEC332P6 |
アンダーソン/IEC 332P6に直角 |
CBL-PWR2-332P6W-RA |
| 30-A 250 VAC |
UL 950およびIEC332P6 |
アンダーソン/ストレートトゥIEC332P6 |
CBL-PWR2-332P6W |
||
| 北米 |
30-A 250 VAC |
IEC330P6 |
アンダーソン/IEC 330P6への直角 |
CBL-PWR2-330P6W-RA |
|
| 30-A 250 VAC |
IEC330P6 |
アンダーソン/IEC 330P6へのストレート |
CBL-PWR2-330P6W |
||
| 30-A 250 VAC |
UL 498、CSA |
アンダーソン/L6-30Pへの直角(NEMA-30A) |
CBL-PWR2-L6-30P-RA |
||
| 30-A 250 VAC |
UL 498、IEC5958P4 |
アンダーソン/L6-30Pへのストレート(NEMA-30A) |
CBL-PWR2-L6-30P |
付きの直角裸ケーブル
|
1
—
黒いワイヤー–戻る(+) |
3
—
白いワイヤー–ニュートラル |
|
2
—
グリーンワイヤー–アース |
JNP10K-PWR-DC 電源仕様
DC 電源(JNP10K-PWR-DC)は、JNP10008-SF または JNP10016-SF スイッチ ファブリックを設置したルーターでのみサポートされます。 表 11 に、PTX10008 ルーターおよび PTX10016 ルーターで使用される JNP10K-PWR-DC 電源装置の電源仕様を示します。
項目 |
仕様 |
|---|---|
DC 入力電圧 |
|
DC入力電流定格 |
各入力端子の公称動作電圧(–48 VDC)で最大60 A |
出力電力 |
2500W |
表12 に、JNP10K-PWR-DC電源の物理仕様を示します。
仕様 |
値 |
|---|---|
高さ |
3.4インチ(8.64センチ) |
幅 |
3.6インチ(9.14センチ) |
深さ |
14.4インチ(36.58センチ) |
重量 |
2.72 kg(6 ポンド) |
JNP10K-PWR-DC2 電源仕様
HVDC電源(JNP10K-PWR-DC2)は、PTX10008およびPTX10016冗長構成でのみサポートされます。 表 13 に、PTX10008 ルータおよび PTX10016 ルータで使用される HVDC 電源モジュールの電力仕様を示します。
| 項目 |
仕様 |
|---|---|
| DC 入力電圧 |
|
| DC入力電流定格 |
|
| 出力電力 |
2200 W(低入力(60 A)シングルフィードの場合 低入力(60A)デュアルフィードの場合は4400W 2750 W(高入力(80 A)シングルフィード用 5,500 W(高入力(80 A)デュアルフィード用 |
表14 に、JNP10K-PWR-DC2電源の物理仕様を示します。
| 仕様 |
値 |
|---|---|
| 高さ |
3.4インチ(8.64センチ) |
| 幅 |
3.6インチ(9.14センチ) |
| 深さ |
16.05インチ(40.77センチ) |
| 重量 |
3.9 kg(8.6 ポンド) |
PTX10016 接地ケーブルとラグの仕様
アクセスが制限された場所にルーターを設置する必要があります。ルーターが常に適切に接地されていることを確認する必要があります。適切な接地により、ルーターが正しく動作し、安全性と電磁干渉(EMI)の要件を満たしていることが保証されます。PTX10016モジュラー型シャーシの2 穴の保護接地端子は、シャーシ背面の電源モジュールの下にあり、接地用の電源モジュールの下にあります。
AC電源システムの場合、AC電源コードのアース線と2穴ラグアース接続も使用する必要があります。このテスト済みシステムは、2穴保護接地端子で適用されるすべてのEMC規制要件を満たしているか、それを超えています。
GR-1089 の要件に準拠するには、SFP+、QSFP+、QSFP28 ポートの両端に使用されるすべての建物内銅線ケーブルをシールドおよび接地する必要があります。
ルーターの設置を開始する前に、資格のある電気技師が、供給する接地ケーブルにケーブルラグを取り付ける必要があります。 PTX10016ルーターのアースへの接続を参照してください。ラグが正しく取り付けられていないケーブルは、ルーターを損傷する可能性があります。
ルーターをアースに接続する前に、次の情報を確認してください。
-
シャーシの背面下部には、ルーターをアースに接続するための2つのネジ付きインサート(PEMナット)が用意されています。接地点の間隔は0.63インチです。(16 mm)中心。
-
必要な接地ラグは、Panduit LCD6-10A-Lまたは同等のもの(付属)です。アース ラグは 6 AWG(13.3 mm²)の撚り線に対応します。シャーシに1つ以上のJNP10K-PWR-DC2電源を取り付け、高入力(80 A)に設定する場合は、Panduit LCD4-14A-Lまたは同等のもの(付属)を使用してください。このラグは、4 AWG(21.1 mm²)のより線に対応します。4 AWG(21.1 mm²)より線の定格は、90°C、または地域の電気規則で許可されている必要があります。
-
PTX10016に用意するアースケーブルは、各電源モジュールの入力線と同じか、それより重いサイズでなければなりません。最小推奨事項は、6 AWG(13.3 mm²)のより線銅線、クラスBです。90°Cのワイヤー、または地域のコードで許可されている場合。
