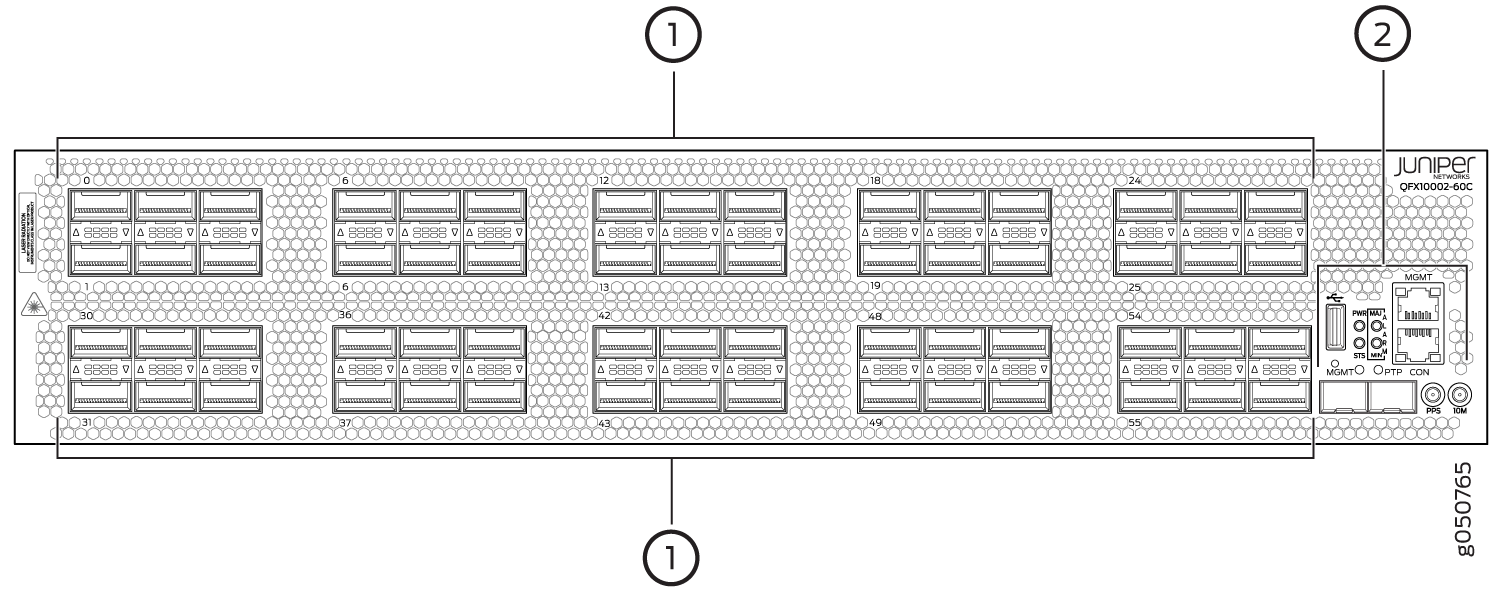

PTX10002-60C ポート パネル

4x10GbE SRまたは4x10GbE LRブレークアウトケーブルを使用して、選択した物理ポートを4つの独立した10ギガビットイーサネットインターフェイスにチャネル化できます(トランシーバのタイプに応じて)。ポート動作は、ポートに関連付けられたパケット転送エンジン(PFE)に関連付けられています。各 PFE は、5 つの物理ポートを制御します。ポートがチャネル化されると、ポート グループ内の専用ポートの 1 つが無効になります。

10 ギガビット イーサネット用のポートをチャネル化するには、 Junos OS 運用コマンドを使用します set chassis fpc slot-number pic 0 port port number speed 10g。

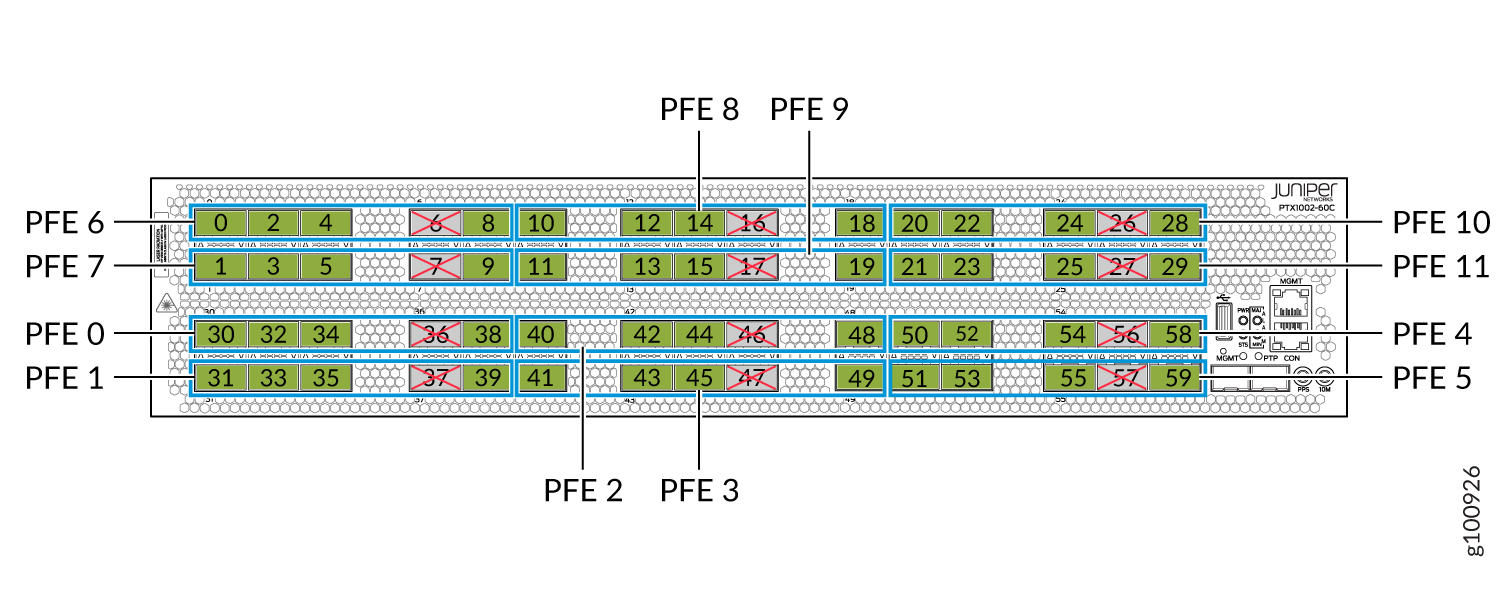

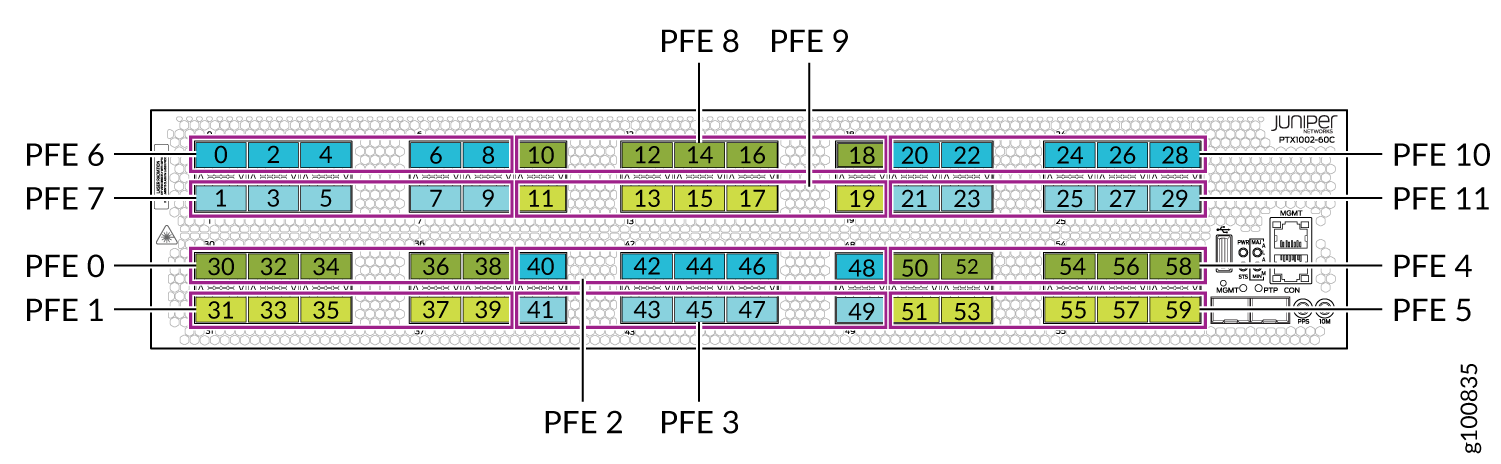

図 2 は、各 PFE によって制御される物理ポートを示しています。 表 2 は、チャネル化可能なポートを示しています。 図 3 は、特定の PFE によって制御されるポートがチャネル化された場合に無効化されるポートを示しています。

表 2:チャネル化のためのポート マッピング

Asic	チャネル化に使用可能な物理ポート	無効化される物理ポート
PE0	30, 32, 34, 38	36
PE1	31, 33, 35, 39	37
PE2	40, 42, 44, 48	46
PE3	41, 43, 45, 49	47
PE4	50, 52, 54, 58	56
PE5	51, 53, 55, 59	57
PE6	0, 2, 4, 8	6
PE7	1, 3, 5, 9	7
PE8	10,12,14,18	16
PE9	11,13,15,19	17
PE10	20,22,24,28	26
PE11	21, 23, 25, 29	27

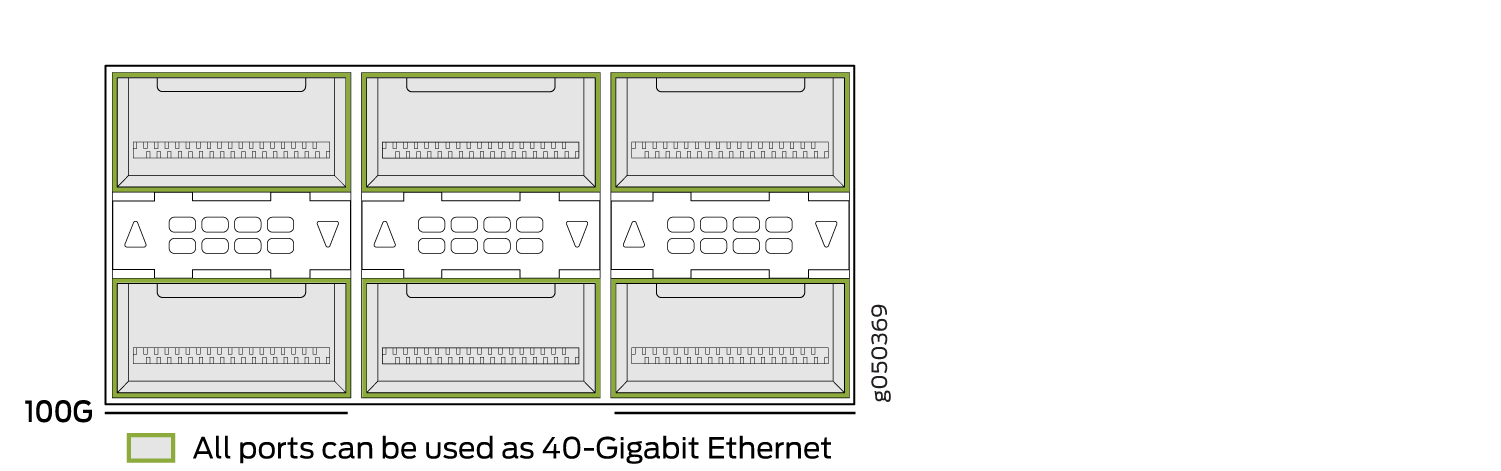

残りの 3 個のポートは、40 Gbps または 100 Gbps 速度をサポートします。

各 PTX10002-60C QSFP+ ポートは、1 個の 2 色の LED を使用してリンクの状態とアクティビティを示します。これらの三角形の LED の例については、 図 4 を参照してください。

同じ単一の二色LEDは、光スプリット ケーブルまたは銅線 DACBO ケーブルを使用してインターフェイスが構成され、10 ギガビット イーサネット ポートに接続されている場合も示します。

ご使用のルーターの複雑なプログラマブル ロジック デバイス(CPLD)のファームウェア レベルと、ルーターで実行されている Junos OS リリース レベルによって、オレンジの LED の動作に若干の違いがあります。 show version Junos OS リリースに コマンドを発行します。コマンドを show chassis firmware 発行して、CPLDのファームウェアバージョンを確認します。例えば：

QSFP+ LED の解釈方法については、 表 3 を参照してください。

表 3:PTX10002-60C の QSFP+ ポートのネットワーク ポート LED

色	状態	説明
消灯	オフ	ポートは管理上無効になっているか、電源がない、リンクがダウンしているか、トランシーバが存在しない。すべてのサブチャネルは無効です。
緑	点灯	リンクが確立されています。チャネル化されると、すべてのサブチャネルが稼働します。チャネル化されていない場合、アクティビティがないことを示します。
	ゆっくりと点滅(250 ms オンおよび 1750 ms オフ)	ビーコン機能はポートで有効になっています。
	点滅(500 ms オンおよび 500 ms オフ)	チャネル化されると、4つのチャネルすべてが稼働し、アクティブになります。チャネル化されていない場合、ポートがアップしており、40 ギガビット モードまたは 100 ギガビット モードでアクティブであることを示します。
琥珀	点灯	Junos リリース 15.1X53-D21 以降および CPLD バージョン V1.16 以降の場合: 1つ以上のブレークアウト接続(サブチャネル)が立ち上がっています。ただし、すべてのサブチャネルが稼働しているわけではないため、ポートアクティビティはありません。
		Junos リリース 15.1X53-D10~15.1X53-D20 および CPLD バージョン V1.10: 黄色の点灯 LED は使用できません。
	点滅	1つ以上のブレークアウト接続(サブチャネル)が立ち上がっています。少なくとも 1 つのサブチャネルにアクティビティがありますが、すべての接続がアクティブなわけではありません。
