PTX10002-60MRの電源ユニットを交換してください

PTX10002-60MRのメンテナンスには、電源ユニットの取り外しと取り付けが含まれます。

PTX10002-60MRの電源ユニット(PSU)は、ホットリムーブおよびホットインサート可能なFRU(フィールド交換可能なユニット)です。PTX10002-60MRの電源を切ったり、デバイス機能を中断したりすることなく、PSUの取り外しや交換が可能です。

以下の部品とツールが用意されていることを確認してください。

  • 静電放電(ESD)接地ストラップ

  • 帯電防止袋または帯電防止マット

  • 交換用電源ユニット

  • ブランクカバーパネル(PSUを交換しない場合)

ESD(静電放電)による損傷を防ぐ方法を理解していることを確認します。

PTX10002-60MRから電源ユニットを取り外します

ルーターの背面パネルに1+1個のPSU(冗長電源ユニット)があらかじめインストールされた状態で出荷されます。PSU は、ホットリムーブおよびホットインサート可能な FRU(フィールド交換可能ユニット)です。ルーターの電源を切ったり、ルーターの機能を中断したりすることなく、取り外したり交換したりできます。

PSU を取り外す前に、静電放電(ESD)による損傷を防ぐために必要な予防措置を講じていることを確認してください( 静電放電による損傷の防止を参照してください)。

以下の部品とツールが用意されていることを確認します。

  • ESD接地ストラップ—非付属

  • 帯電防止袋または帯電防止マット—非付属

  • プラス(+)ドライバー、番号1—付属しません

  • DC PSUを取り外す場合、電源ケーブルのラグをPSUに固定している六角ナットを緩めるためのレンチ。付属しません

注意:

シャーシの過熱を防ぐため、取り外しから30秒以内にPSUを交換してください。PSUを取り外す前に、交換用のPSUが用意されていることを確認してください。ルーターが正常に動作するには、両方のPSUがシャーシ内に存在している必要があります。

PSUを取り外すには:

  1. 帯電防止袋または帯電防止マットを平らで安定した面に置きます。
  2. ESD接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場のESDポイントに接続します。
  3. PSU の電源を取り外します。

    • AC、HVAC、またはHVDC PSU—電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。

    • DC PSU—DC回路にサービスを提供するパネルボードのサーキットブレーカーをオフの位置に切り替えます。

    注:

    ルーターに取り付けられているすべてのPSUを取り外す必要がある場合は、PSUを取り外す前にルーターの電源を切る必要があります。
  4. PSUフェースプレートから電源ケーブルを取り外します。

    • AC、HVAC、またはHVDC PSU—PSUフェースプレートに接続された電源プラグのソケットの端をゆっくりと引き出します。

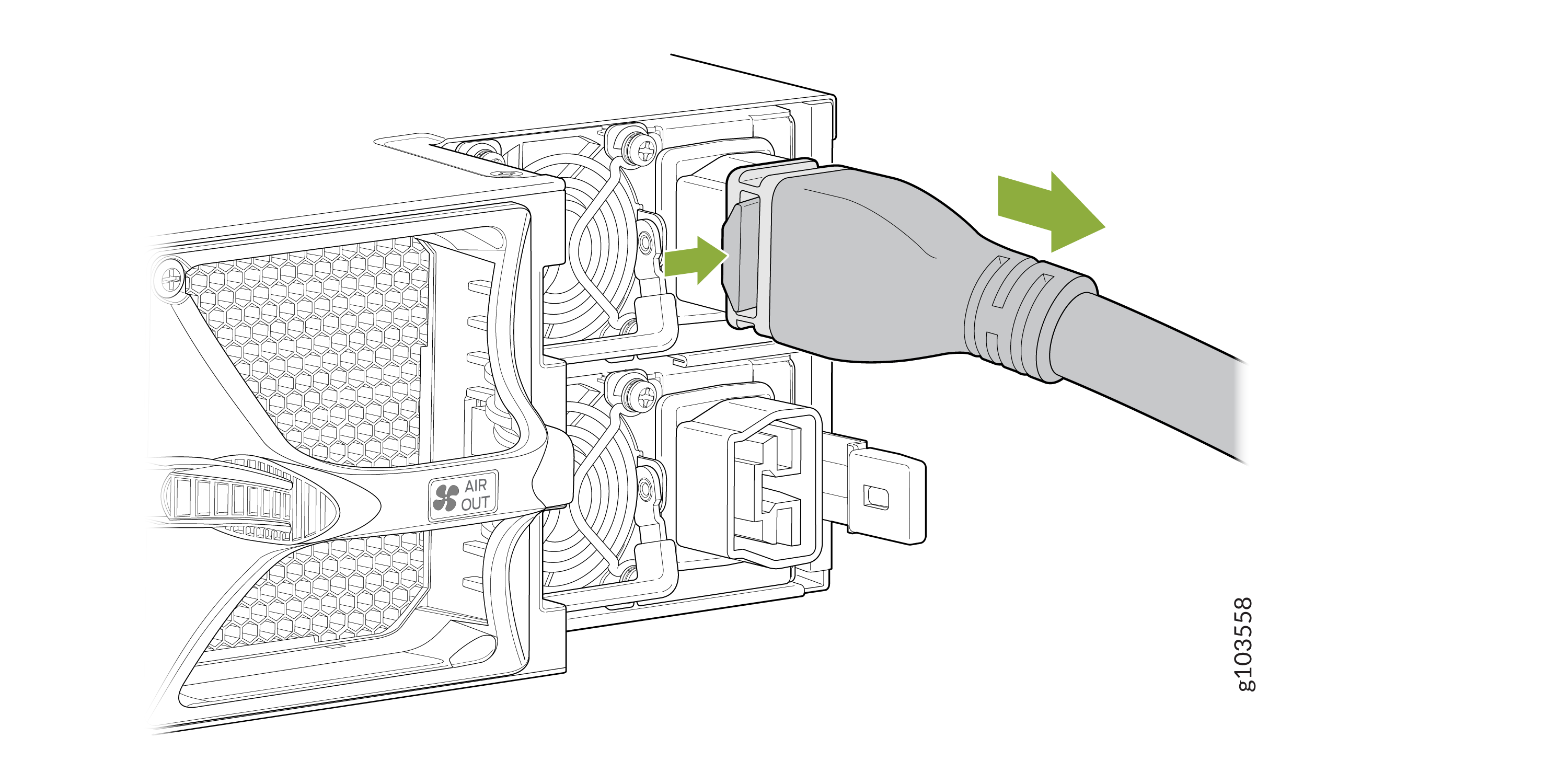

      図1:AC、HVAC、またはHVDC電源Remove Power Cord from an AC, HVAC, or HVDC PowerSupplyから電源コードを取り外します

    • DC 電源ユニット

      • プラス(+)ドライバー番号1を使用して、ケーブルマネージャーブラケットをPSUに固定しているネジを緩めます。ブラケットをゆっくりと右に動かして引き出します。

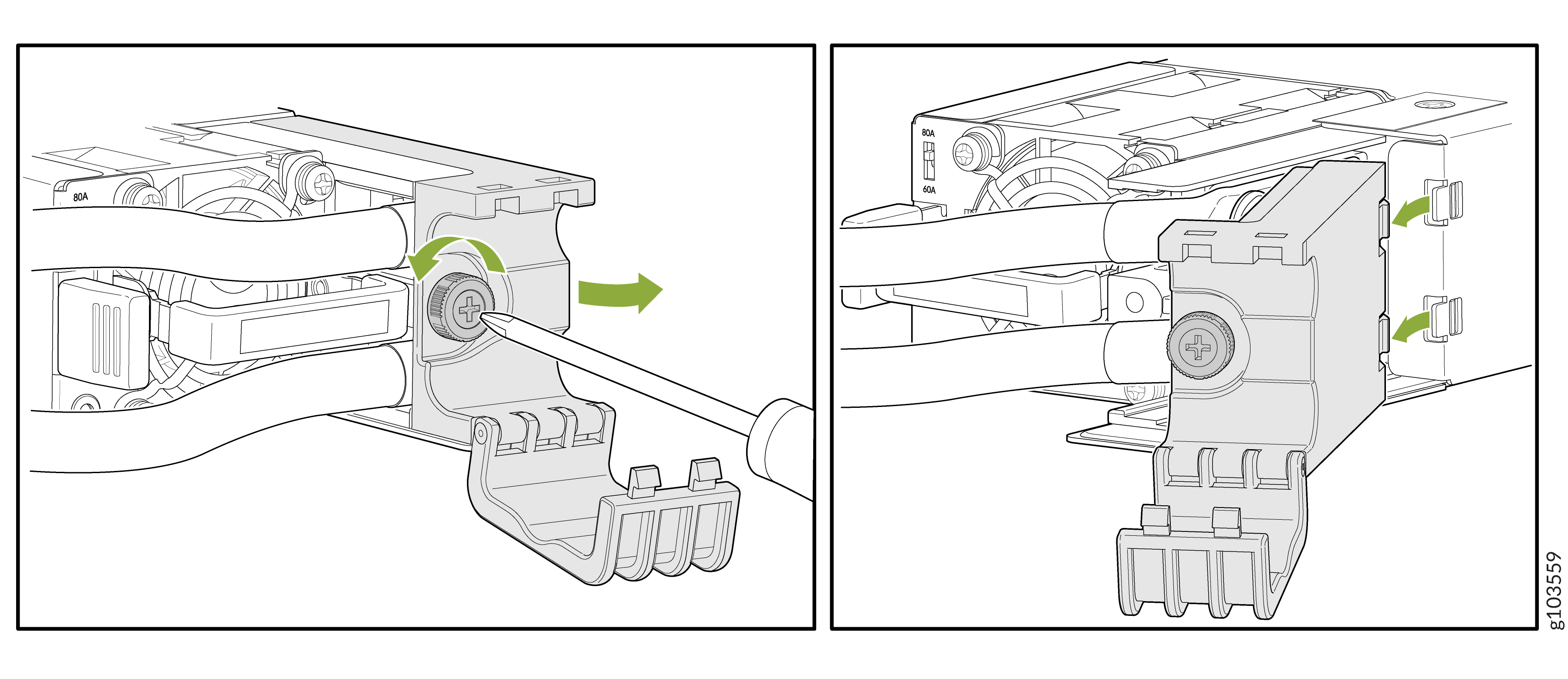

        図2:DC電源Remove Cable Manager Bracket from a DC Power Supplyからケーブルマネージャーブラケットを取り外す

      • レンチを使用して、電源ケーブルのラグをPSUに固定している六角ナットを緩め、ケーブルを取り外します。

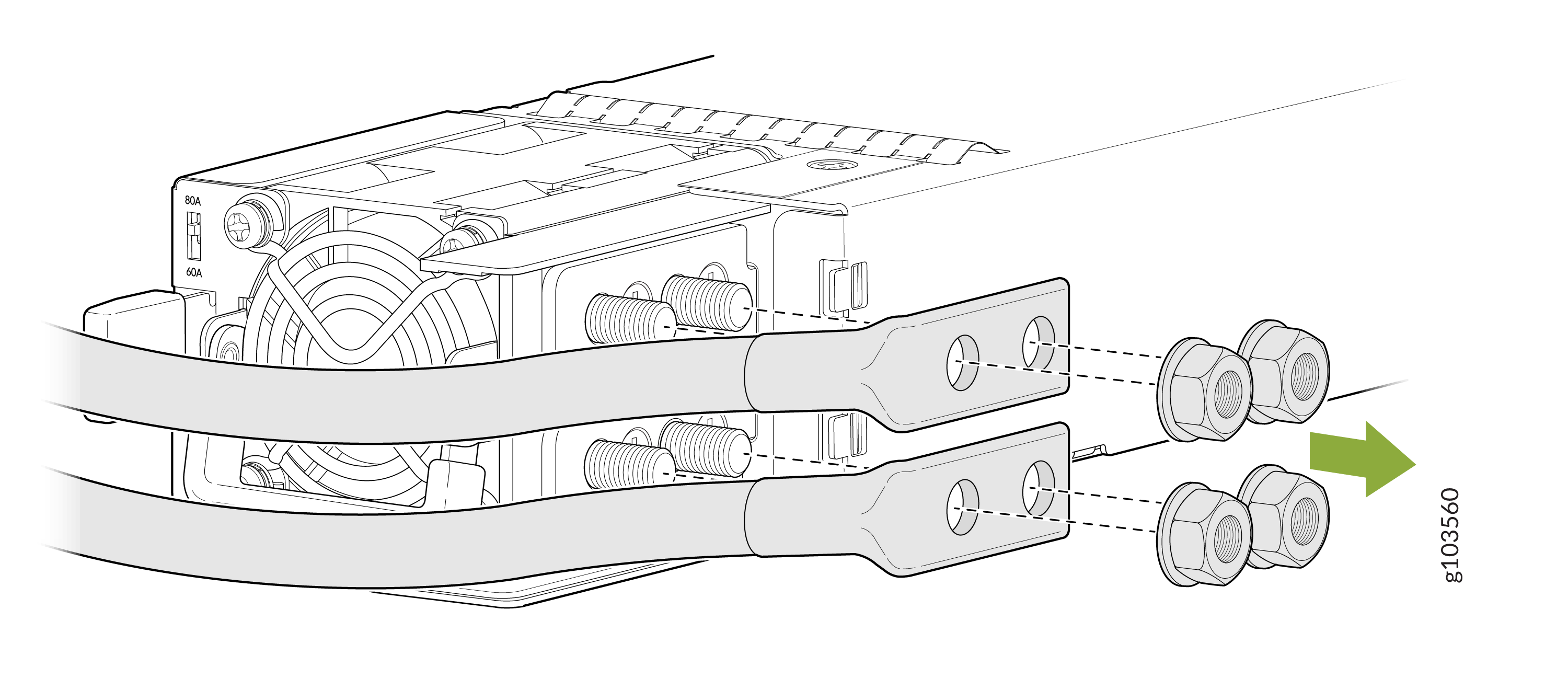

        図3:DC電源ユニットからDC電源ケーブルを取り外すRemove DC Power Cables from a DC Power Supply Unit
  5. PSUをシャーシから引き出します。

    • AC、HVAC、またはHVDC PSU—ロックレバーをハンドルの方に押します。PSUハンドルをつかみ、しっかりと引っ張ってPSUをシャーシから半分まで引き出します。

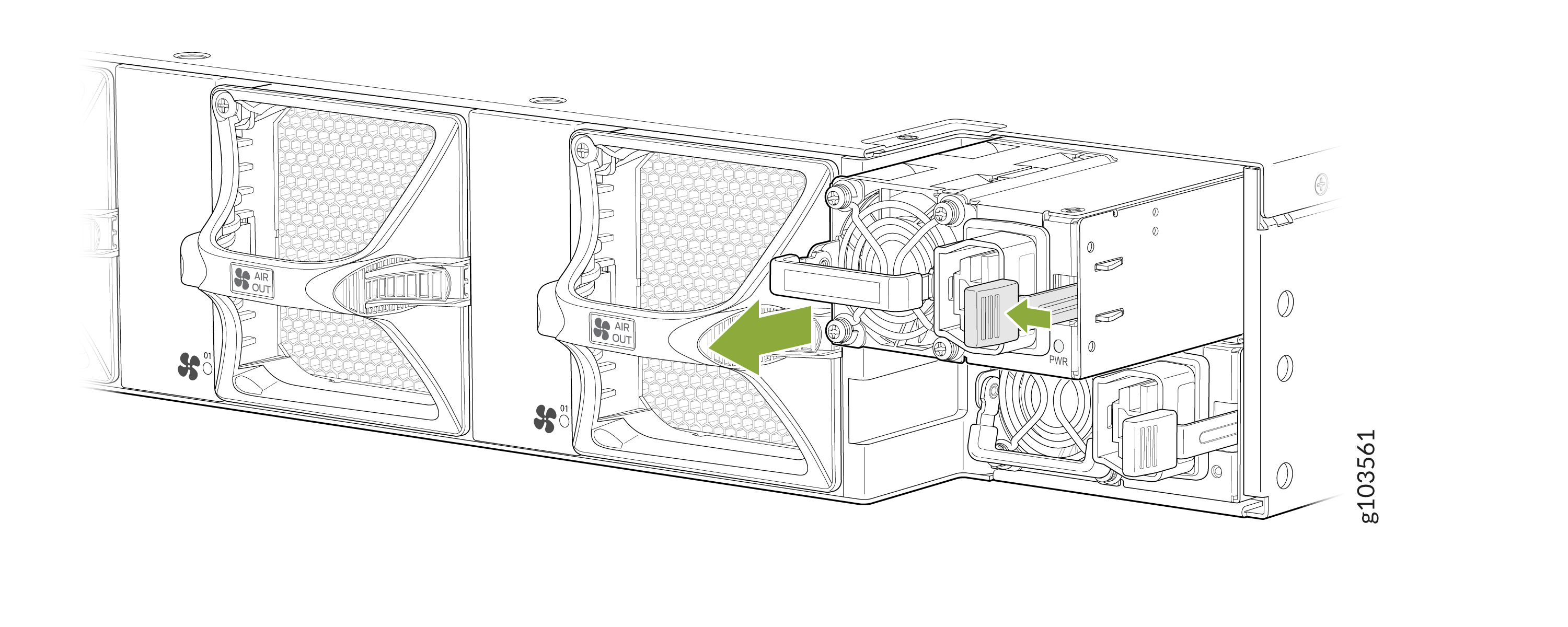

      図4:ルーターRemove an AC, HVAC, or HVDC Power Supply From the RouterからAC、HVAC、またはHVDC電源を取り外す

    • DC PSU—ロックレバーをハンドルに向かって押します。PSUハンドルをつかみ、しっかりと引っ張ってPSUをシャーシから半分まで引き出します。

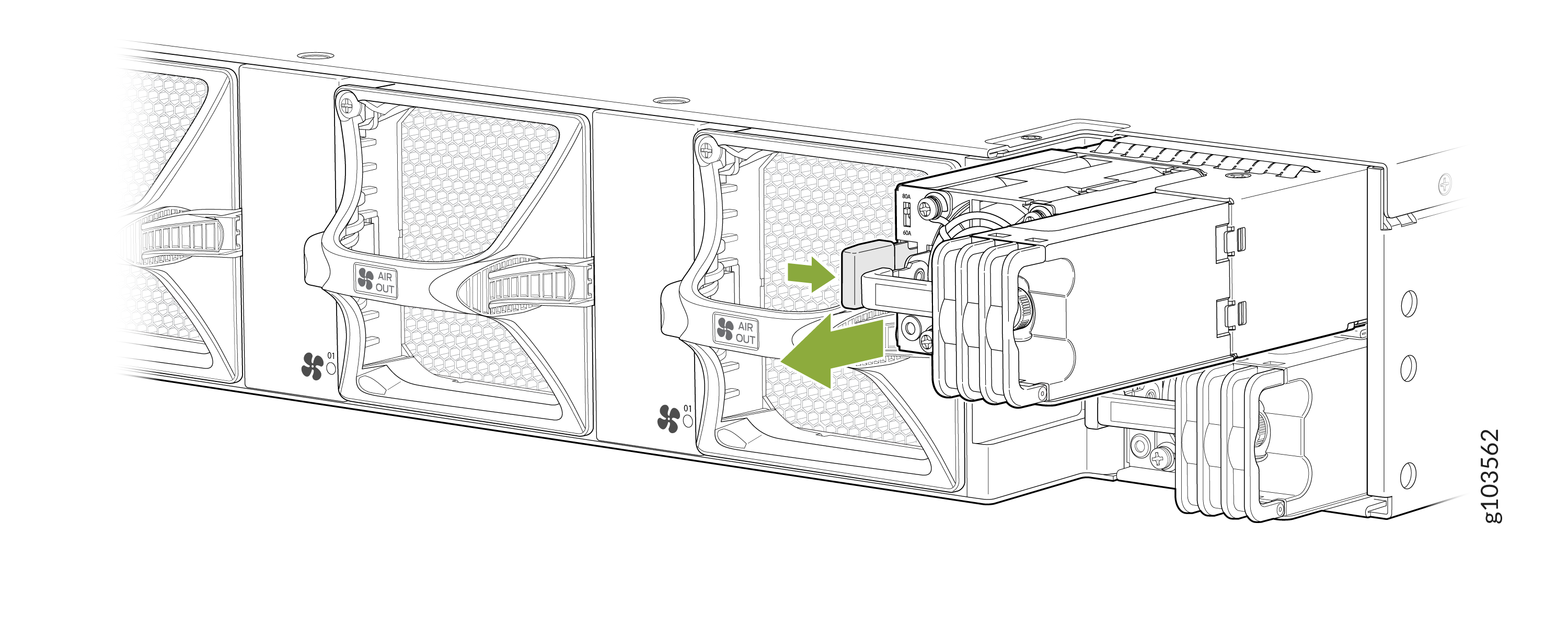

      図5:ルーターRemove a DC Power Supply Unit from the RouterからDC電源ユニットを取り外す
  6. 片手をPSUの下に置いて支え、シャーシから完全にスライドさせます。PSU コンポーネント、ピン、リード線、またははんだ接続に触れないように注意してください。
  7. PSUを帯電防止袋に入れるか、平らで安定した面に置いた帯電防止マットの上に置きます。

ルーターに電源ユニットを取り付ける

リアパネルに1+1個の冗長PSUをあらかじめインストールした状態でルーターを出荷します。PSU は、ホットリムーブおよびホットインサート可能な FRU(フィールド交換可能なユニット)です。 ルーターの電源を切ったり、ルーターの機能を中断したりすることなく、取り外したり交換したりできます。

  • PSU を取り外す前に、静電放電(ESD)による損傷を防ぐために必要な予防措置を講じていることを確認してください( 静電放電による損傷の防止を参照してください)。

  • ESD接地ストラップが付着していることを確認します。

  • PSUに保護ラップが付いている場合は、PSUのすべての側面からラップをはがして取り外します。

注:

以下を混在させないでください。

  • AC/HVAC/HVDCとDC PSUを同じシャーシに搭載。
警告:

アクセスが制限された場所にルーターを設置し、シャーシが常に適切に接地されていることを確認する必要があります。

PSUを取り付けるには:

  1. ESD接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場のESDポイントに接続します。
  2. PSUコンポーネント、ピン、リード線、またははんだ接続部に触れないように注意し、PSUをバッグから取り出します。
  3. PSUに保護ラップが付いている場合は、PSUのすべての側面からラップをはがして取り外します。
  4. 両手を使ってPSUを背面パネルのPSUスロットに置き、完全に収まり、ロックレバーが所定の位置にスライドするまでスライドさせます。

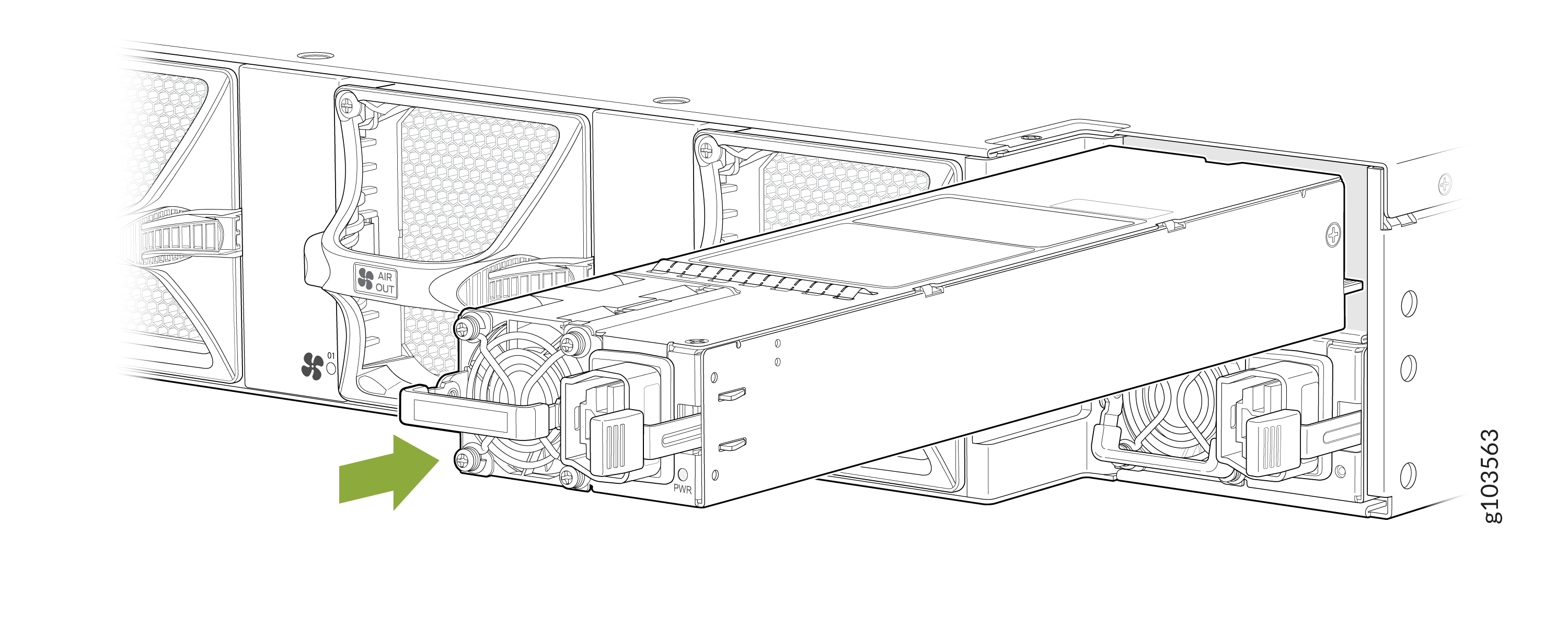

    図6:AC/HVAC/HVDC PSUInstall an AC/HVAC/HVDC PSUの取り付け

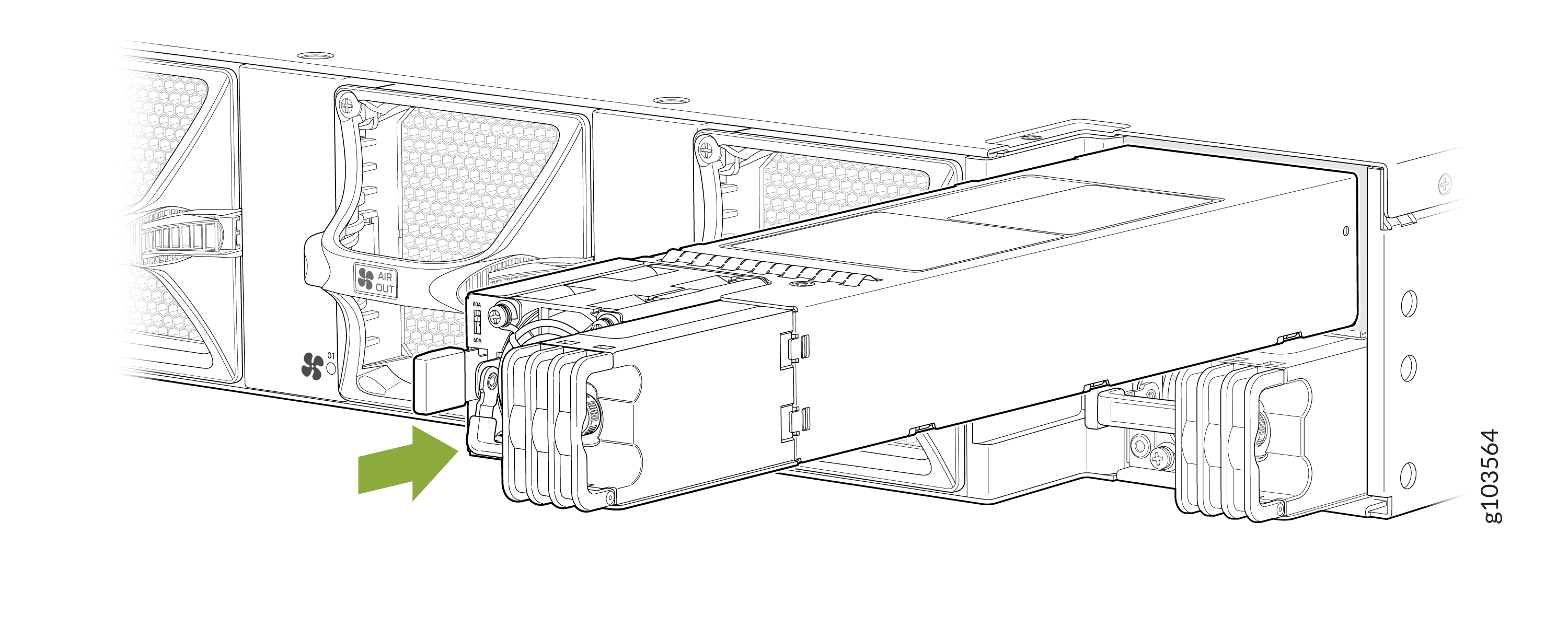

    図7: DC PSUInstall a DC PSUの取り付け
    注:

    各PSUを専用の電源コンセントに接続する必要があります。
    注:

    ジュニパーケアサービス契約を結んでいる場合、ハードウェアコンポーネントの追加、変更、アップグレードについては、 ジュニパーサポート でご登録ください。これを怠ると、交換部品が必要な場合に大幅な遅延が発生する可能性があります。この注意事項は、既存のコンポーネントを同じタイプのコンポーネントで置き換える場合は適用されません。
