PTX10002-60MRのファントレイを交換する

PTX10002-60MRの冷却システムのメンテナンスには、ファントレイの取り外しと取り付けが含まれます。

背面パネルに2+1個の冗長ファンモジュールがあらかじめインストールされたルーターを出荷します。 PTX10002-60MR のファンモジュールは、シャーシの背面パネルに取り付けられたホットリムーブおよびホットインサート可能なFRU(フィールド交換可能なユニット)です。 PTX10002-60MR の電源を切ったり、デバイス機能を中断したりすることなく、ファンモジュールの取り外しや交換を行うことができます。

PTX10002-60MRからファンモジュールを取り外します

ファンモジュールを取り外す前に、静電放電(ESD)による損傷を防ぐために必要な予防措置を講じていることを確認してください( 静電放電による損傷の防止を参照)。

以下の部品とツールが用意されていることを確認します。

ESD接地ストラップ—非付属
帯電防止袋または帯電防止マット—非付属
プラス(+)ドライバー、番号1—付属しません
交換用ファンモジュール

注意:

シャーシ内のコンポーネントが過熱してシャットダウンするのを防ぐために、以下の指定時間内にファンモジュールを交換してください。

800 Gbps光インターフェイスを搭載したデバイス
- 40°C、海抜で40秒以内に交換
- 25°C、海抜で90分以内に交換
400 Gbps光インターフェイスを搭載したデバイス
- 40°C、海抜で60秒以内に交換
- 25°C、海抜で90分以内に交換
100 Gbps光インターフェイスを搭載したデバイス
- 40°C、海抜で10分以内に交換
- 25°C、海抜で90分以内に交換

周囲温度が36°C(96.8°F)未満で、ルーターに取り付けられた各トランシーバーの消費電力が25W未満のときにファンモジュールを交換した場合、どのトランシーバーも過熱によってシャットダウンすることはありません。ファンモジュールを取り外す前に、交換用ファンモジュールが用意されていることを確認してください。

ファンモジュールを取り外すには:

ESD接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場のESDポイントに接続します。
帯電防止袋または帯電防止マットを平らで安定した面に置きます。
プラスドライバーを使用して、固定ネジを緩めます(左に3〜4回転)。

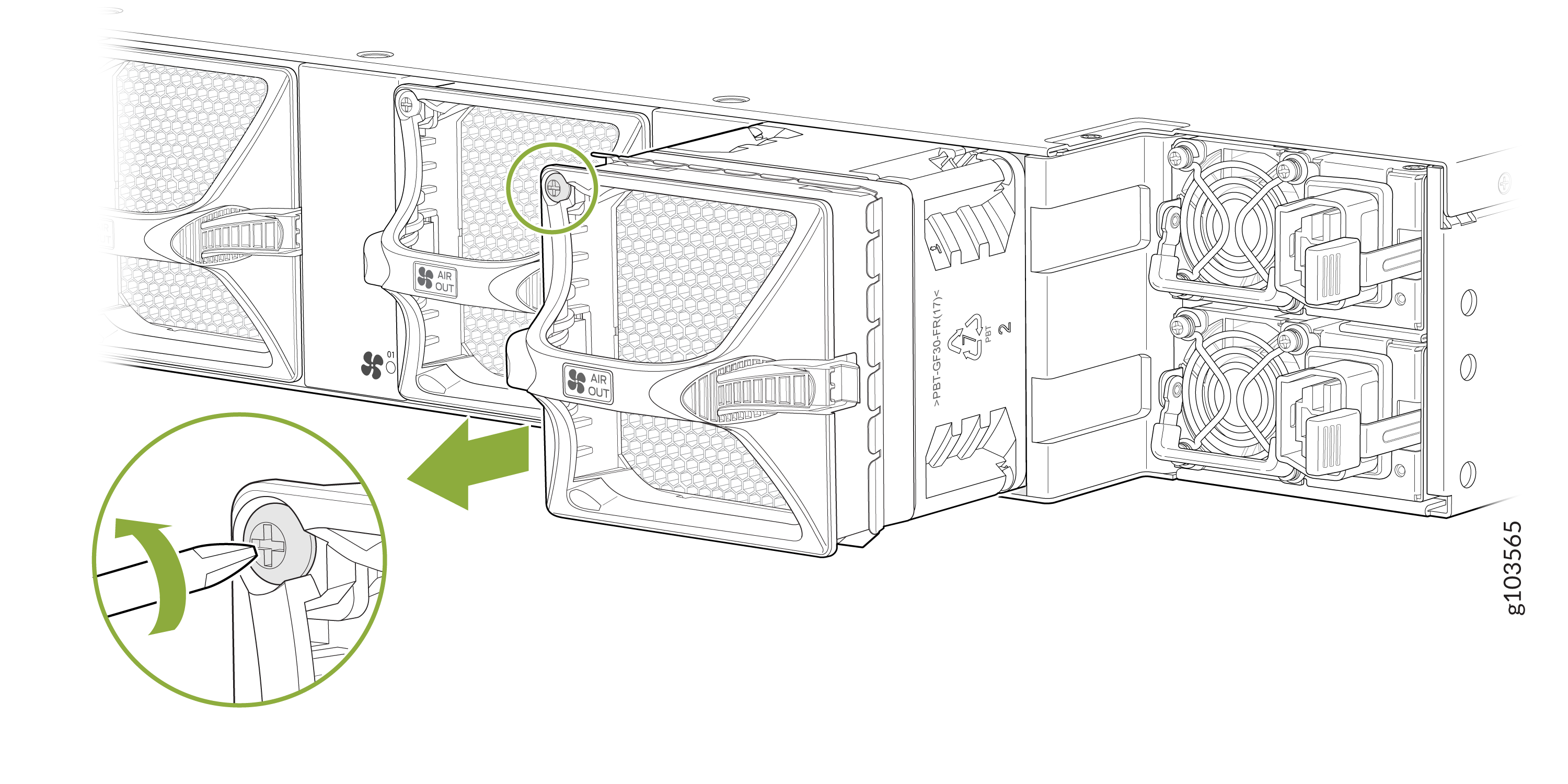

図1:ファンモジュールの取り外し
ファンモジュールのハンドルをつかみ、ハンドルの外側を握ってモジュールを解放します。

警告:
怪我をしないように、ファンモジュールをシャーシから引き出す際にファンに手や工具で触れないでください。ファンがまだ動作している可能性があります。
しっかりと引いて、ファンモジュールをシャーシから半分までスライドさせます。
ファンの回転が止まったら、ファンモジュールをスライドさせてシャーシから完全に引き出します。
ファンモジュールを帯電防止袋または帯電防止マットの上に置きます。

注:

ファンモジュールが削除されると、CLIメッセージ Fan/Blower is Absent がシステムログに記録され、システムからメジャーアラームが発生します。

PTX10002-60MRにファンモジュールを取り付けます

ファンモジュールを取り付ける前に、静電放電(ESD)による損傷を防ぐために必要な予防措置を講じていることを確認してください( 静電放電による損傷の防止を参照)。

以下の部品とツールが用意されていることを確認します。

ESD接地ストラップ—非付属
プラス(+)ドライバー、番号1—付属しません

ファンモジュールを取り付けるには:

ESD接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場のESDポイントに接続します。
コネクタに触れないように注意しながら、ファンモジュールをバッグから取り出します。
モジュールをルーターの背面パネルにある空のファンモジュールスロットに合わせ、完全に収まるまでスライドさせます。

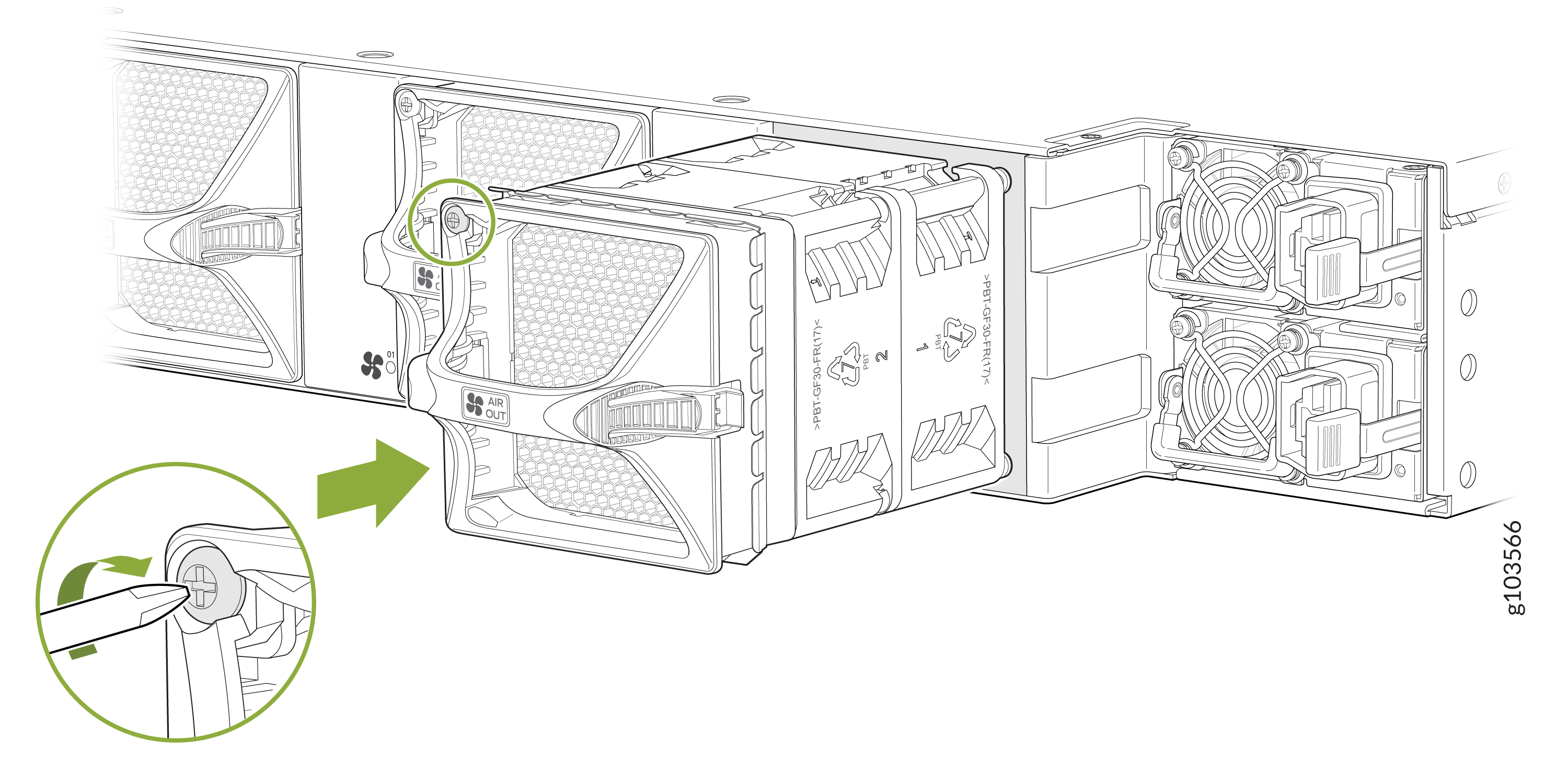

図2:ファンモジュールの取り付け
プラスドライバーを使用して、ロックネジを締めます(右に3〜4回転)。
