PTX10002-60MR モデル
このトピックでは、 PTX10002-60MR ルーターとその仕様、ルーターのポートの数とタイプ、およびルーター出荷のコンポーネントに関する情報について説明します。
|
モデル |
AC/HVAC/HVDCバリアント |
DCバリアント |
フロントツーバックのエアフローバリアント |
バックツーフロントのエアフローバリアント |
|---|---|---|---|---|
|
PTX10002-60MR |
✔ |
✔ |
✔ |
- |
色コーディングとラベリングシステムは、ファントレイや電源などのホットスワップ可能なハードウェアコンポーネント内の冷却気流の方向を特定するために使用されます。
エアフロー方向インジケーター
- フロントツーバックのエアフロー(AFO /エアフローアウト)
- ビジュアルキュー: ジュニパーゴールドハンドル 。
- テキストラベル: AIR OUT (コンポーネントのこちら側から空気が排出されることを意味します)。
- バックツーフロントのエアフロー(AFI/エアフローイン)
- 視覚的な手がかり: ジュニパーの紺碧のハンドル 。
- テキストラベル: AIR IN (コンポーネントのこちら側に空気が引き込まれることを意味します)
PTX10002-60MR
フロントパネルとリアパネルのコンポーネント

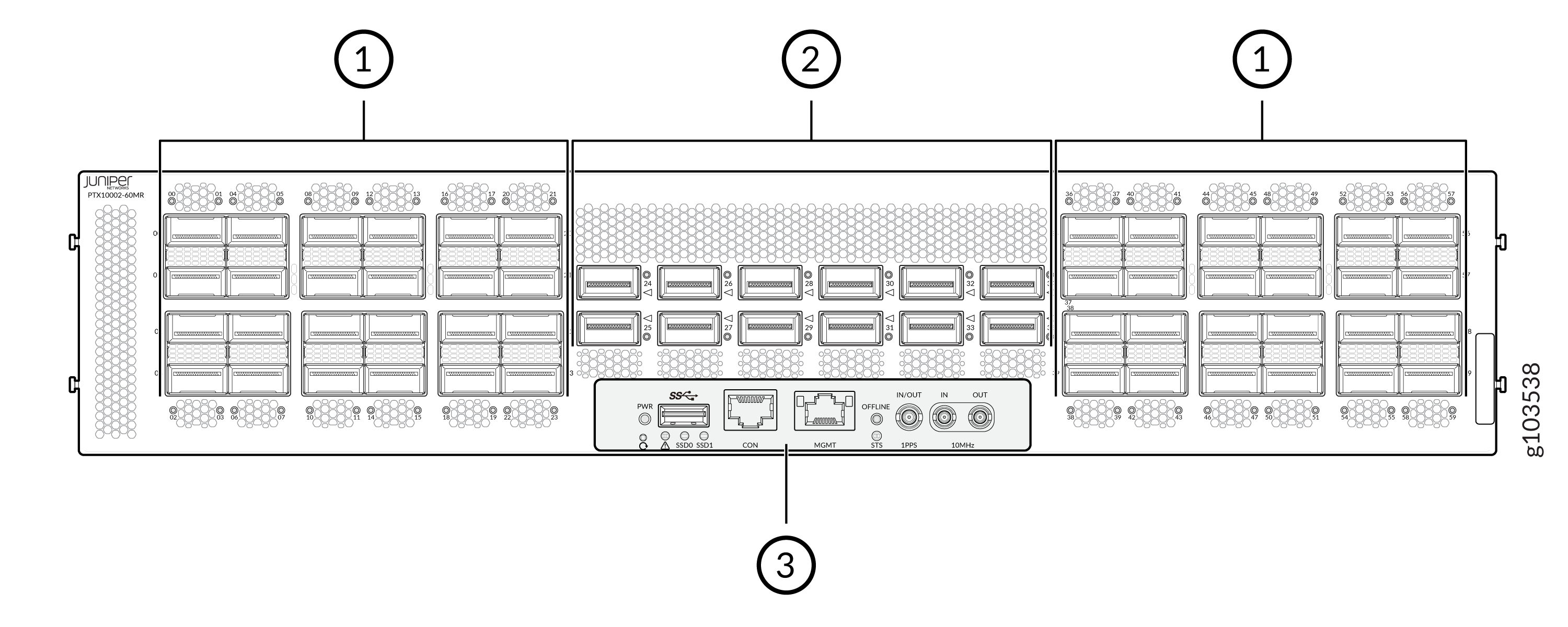

のフロントパネル
| 吹き出し | 項目 | 説明 |
|---|---|---|
|
1 |
48個のQSFP28ポート |
クアッド スモール フォームファクター プラガブル 28(QSFP28)ポートは、100Gbps のデータ レート用に設計された高密度ホットプラグ対応インターフェイスです。各ポートは 4 つのレーンを使用し、各レーンは最大 28 Gbps(通常は 25 Gbps)を伝送します。 |
|
2 |
12 QSFP112 DDポート |
800Gネットワーク用に設計された高密度の8レーンインターフェイスで、レーンあたり100G PAM4をサポートします。これらのポートは、400G、200G、および 100G モジュールとの下位互換性を提供します。 |
|
3 |
フロントパネルコントロール |
フロントパネルコントロール。 図2をご覧ください。 |

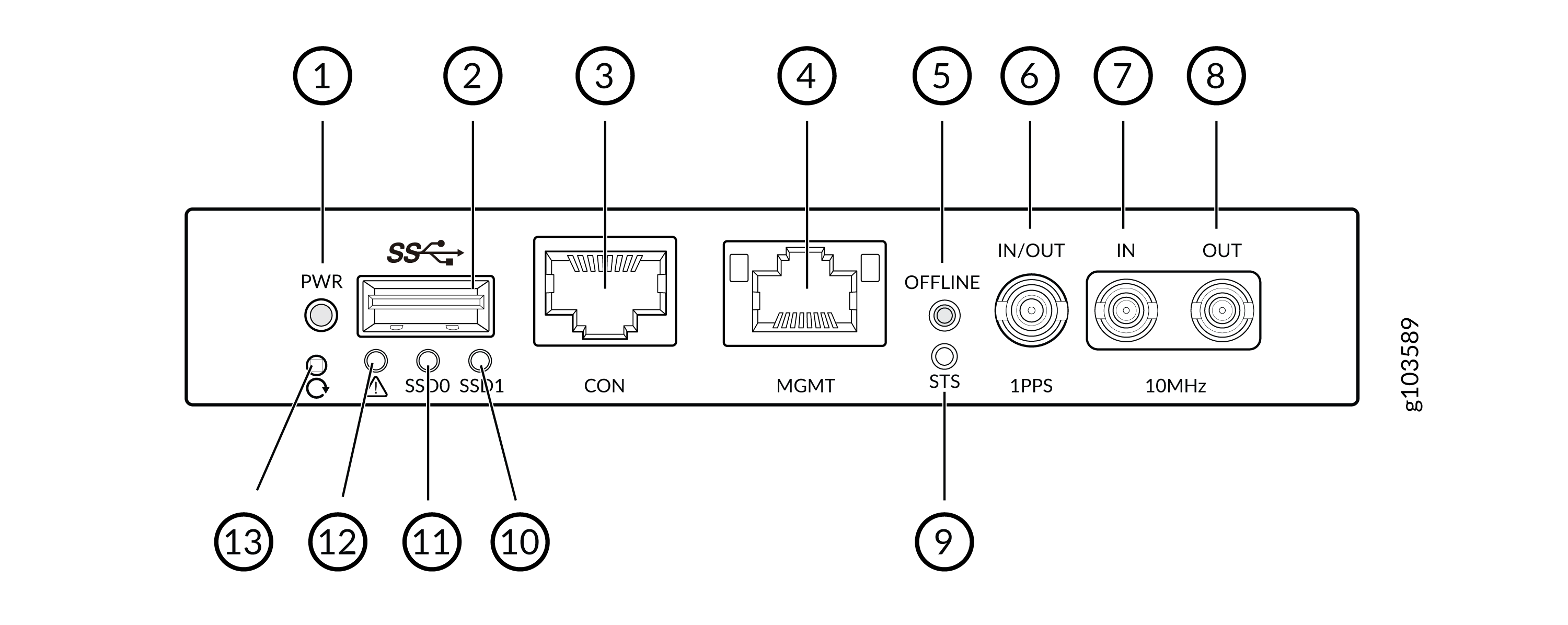

のフロントパネルコントロール
|
コンポーネントタイプ |
吹き出し |
項目 |
説明 |
|---|---|---|---|
|
ポート |
2 |
USB 3.0インターフェイス |
USB ポート |
|
3 |
コンソールポート |
コンソールポート |
|
|
4 |
管理ポート |
RJ-45 管理ポート |
|
|
6 7 8 |
PTPポート |
フロントパネルには、PTP用の外部10M IN、10M OUT、PPS IN/OUT用の3つのDINコネクタがあります。 |
|
|
ボタン |
5 |
オンライン/オフライン |
オンラインボタンを一瞬押すと、ルーターの電源がオンになります。 オフラインボタンを4秒>押し続けると、ルーターの電源がオフになります。 |
|
13 |
リセット |
これを押すと、スイッチが一時的に(~250ms)リセットされます。 >10秒間押すと、BIOS復元モードに入ります。 |
|
|
LED |
1 |
電源(PWR)LED |
電源ボードに障害状態があるかどうかを示します。 |
|
9 |
STS LED |
ステータスLEDシステムがオンラインかどうかを示します。 |
|
|
10 |
SSD1 LED |
2番目のSSDがアクセスされているかどうかを示します。 |
|
|
11 |
SSD0 LED |
最初のSSDにアクセスされているかどうかを示します。 |
|
|
12 |
アラームLED |
システムにアラームがあるかどうかを示します |

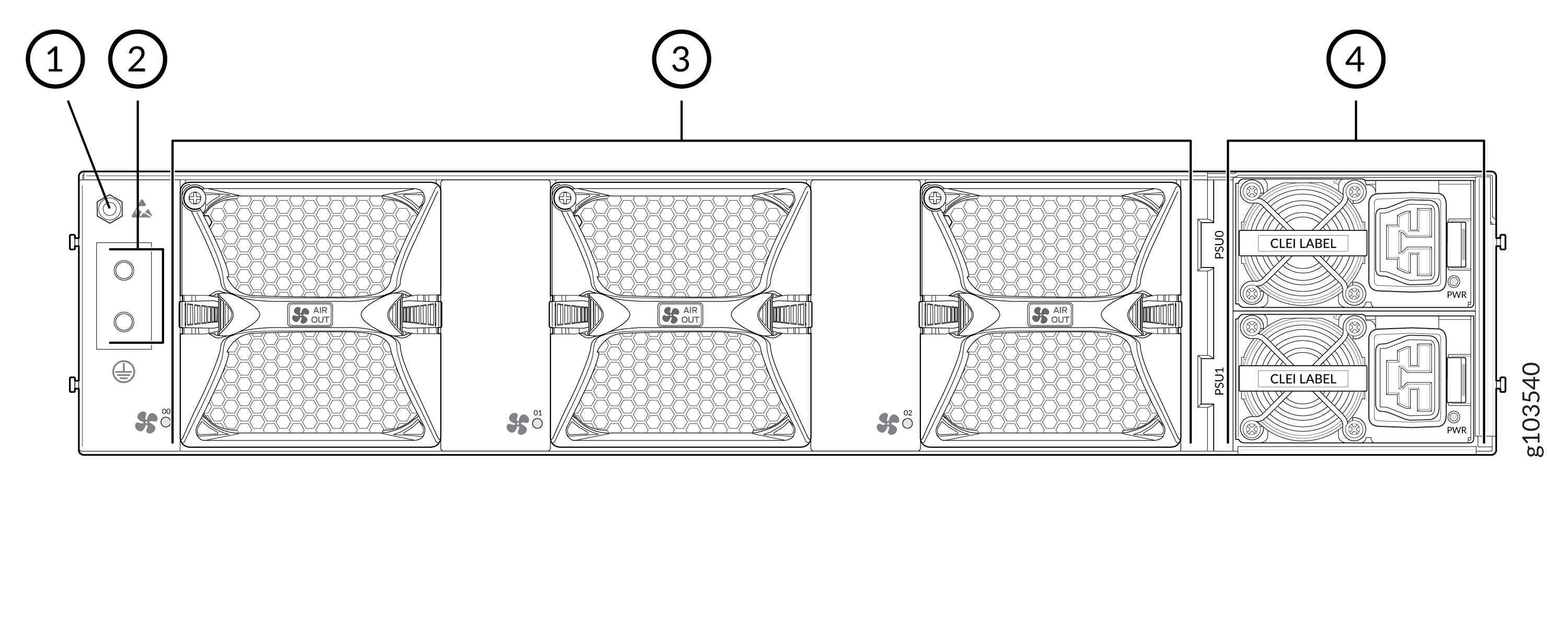

の背面パネル
| 吹き出し | 項目 | 説明 |
|---|---|---|
|
1 |
ESDポイント |
静電放電(ESD)ポイント |
|
2 |
保護接地端子 |
保護接地端子 |
|
3 |
ファンモジュール |
ファンモジュール |
|
4 |
PSU |
2つのPSU |
PTX10002-60MR電源システムおよび冷却システム
| コンポーネント | スロット | 出荷済み | 注記 |
|---|---|---|---|
|
電源 |
2 |
AC x 1、2200 W、200-277 V、AC/HVAC/HVDC(190 V-410 V)、AFO DC x 1、2200 W、48/60 V、AFO |
1 + 1 ACまたは1 + 1 DC |
|
ファンモジュール |
3 |
3 x ファン モジュール |
3つのファンモジュール、それぞれに2つのファン |
