PTX10002-60MR LED
このトピックでは、PTX10002-60MRのシャーシとポートのステータスLEDについて説明します。
PTX10002-60MRのLEDは、デバイスとそのコンポーネントのステータスを示します。LEDをトラブルシューティングに使用することもできます。
|

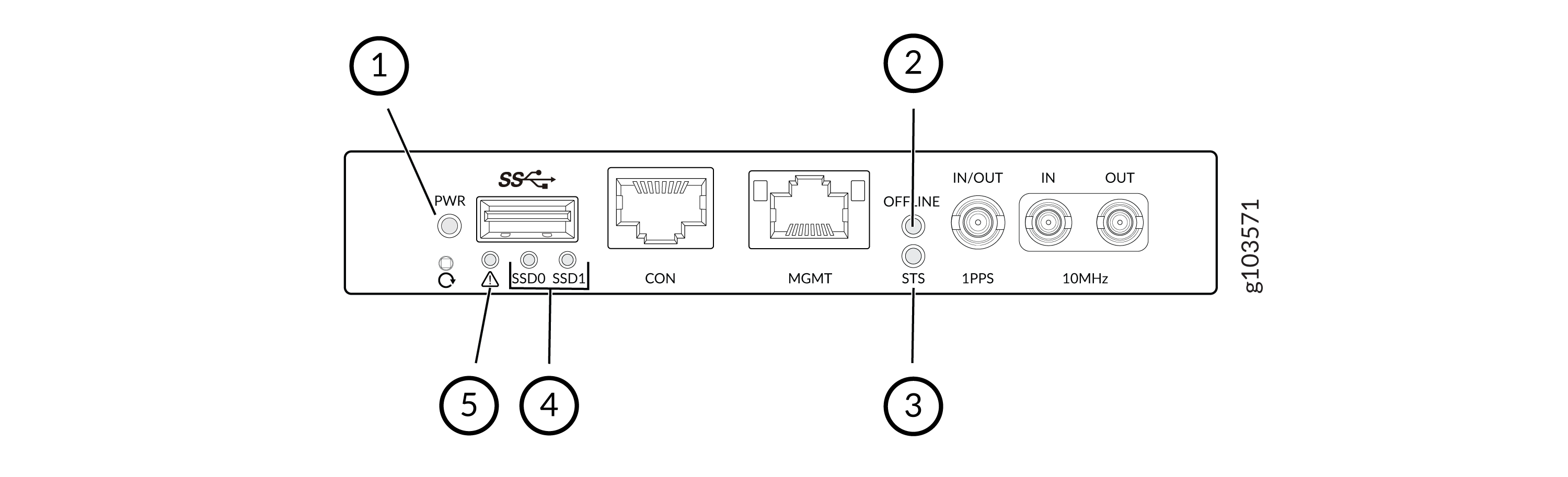

吹き出し |
ラベル/LEDタイプ |
状態 |
説明 |
|---|---|---|---|
|
1 |
PWR |
緑色 |
このLEDは、システムの電源状態を示します。システムに電力が供給されている場合、LEDが緑色に点灯します。 |
|
赤 |
システムに電力が供給されていないことを示します。 |
||
|
2 |
オンライン/オフライン |
オフ |
システムがオフラインです |
|
緑色に点滅する |
電源投入時のデフォルト |
||
|
緑色の点滅 |
システムがソフトウェアを読み込んでいます |
||
|
緑色 |
ソフトウェアのロード |
||
|
3 |
STS |
緑色 |
ステータスLEDの略です。システムの動作状態を示します。緑色が点灯している場合は、システムがオンラインで正常に機能していることを示します。 |
|
赤く点滅 |
システムに障害状態があることを示します。 |
||
|
4 |
SSD0 SSD1 |
オフ |
SSD0および/またはSSD1にアクセスできません |
|
緑色の点滅 |
SSD0および/またはSSD1ストレージデバイスにアクセスされています |
||
|
5 |
アラーム |
オフ |
アラームなし |
|
赤 |
メジャーアラーム |
||
|
黄色 |
マイナーアラーム |
||
|
黄色の点滅 |
メジャーアラームとマイナーアラームの両方が存在する |
|

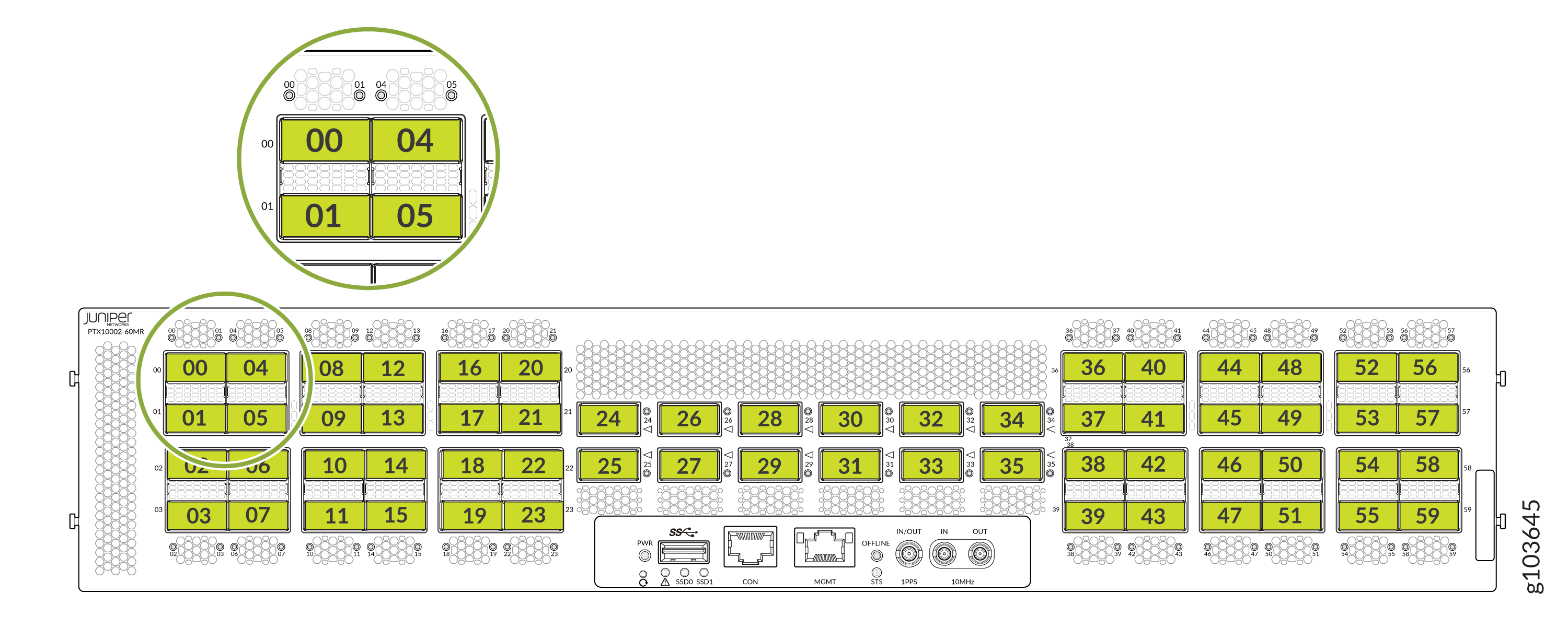

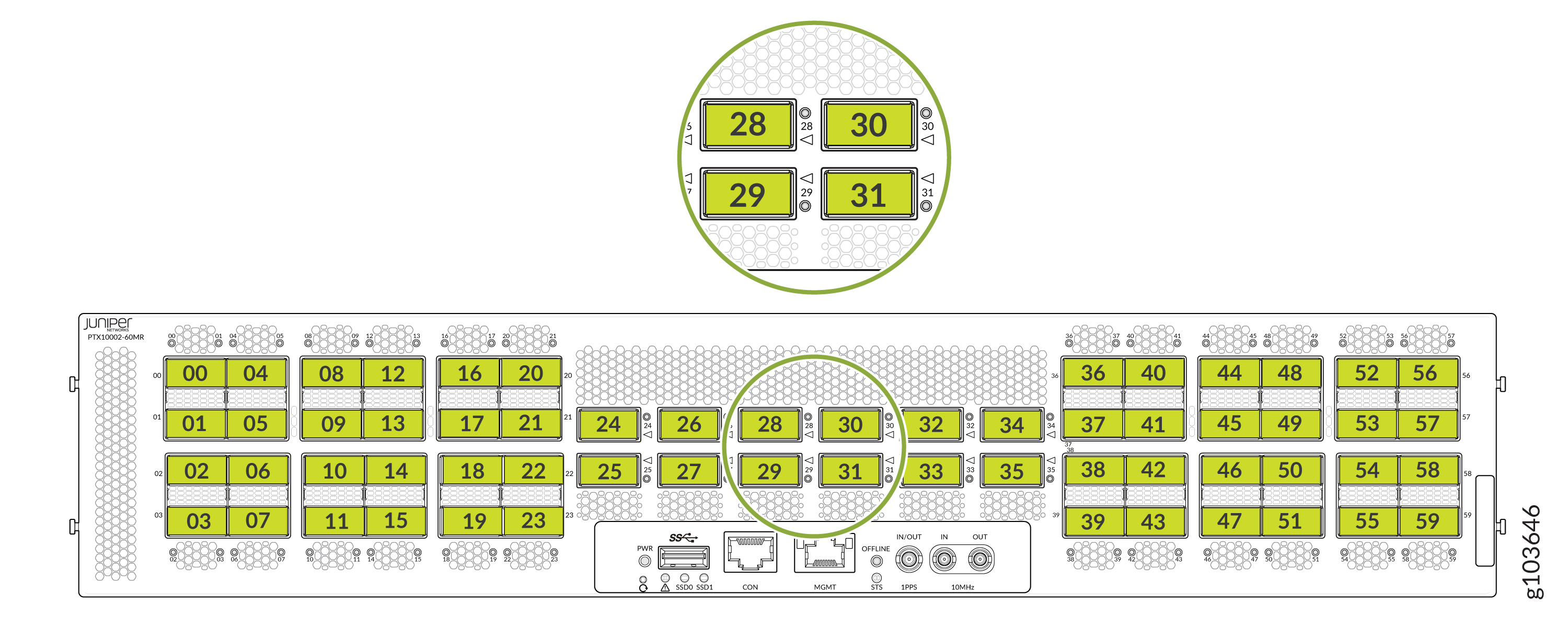

状態 |
カラー |
パターン |
説明 |
|---|---|---|---|
|
オン |
緑色 |
着実にオン |
リンクが確立され、すべてのチャネルが立ち上がっています。 |
|
オン |
緑色 |
点滅 |
レーンLEDは、信号を受信していないポートに障害があることを示しています。 |
|
オン |
赤 |
着実にオン |
ポートに取り付けられているトランシーバに障害が発生しています。 |
|
オン |
赤 |
点滅 |
ポートがダウンしています。トランシーバのハードウェアに障害があります。 |
|
オン |
オレンジ |
着実にオン |
ポートに障害が発生し(取り付けられたトランシーバの障害とポートが信号を受信しない以外)、正常に機能していません。 |
|
オン |
オレンジ |
点滅 |
トランシーバハードウェア以外の障害またはポートが信号を受信していないために、ポートがダウンしています。 |
|
オフ |
消灯 |
消灯 |
ポートは信号を受信していません。 |
|

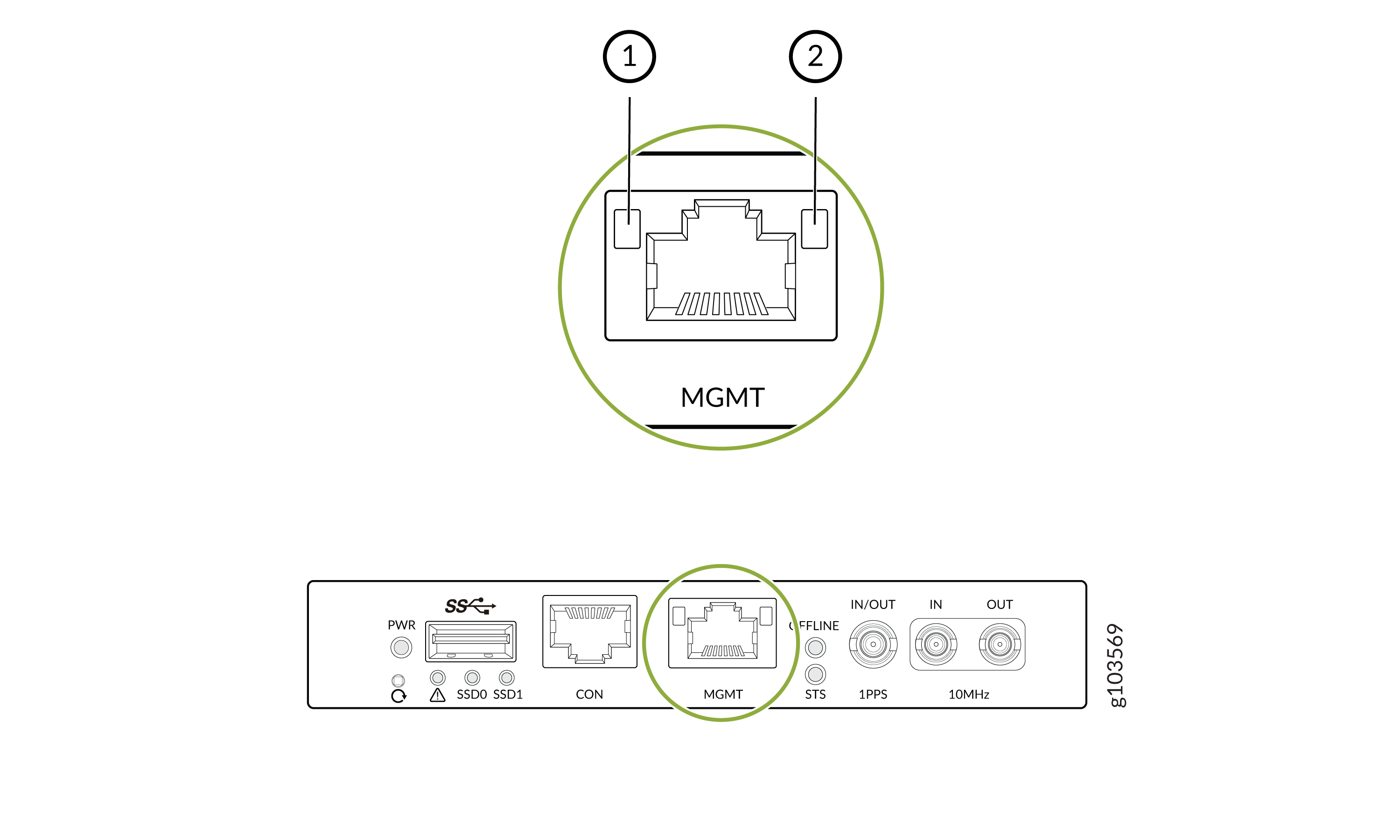

1
—
リンクステータスLED |
2
—
アクティビティLED |
|
LED |
LEDカラー |
説明 |
|---|---|---|
|
リンクステータス |
オフ |
10分以内のリンクダウンまたはリンクアップ |
|
黄色 |
100Mでのリンクアップ |
|
|
緑色 |
1Gでのリンクアップ |
|
|
アクティビティLED |
緑色の点滅 |
リンクがアクティブです |
|
オフ |
リンクがダウンしています |
|

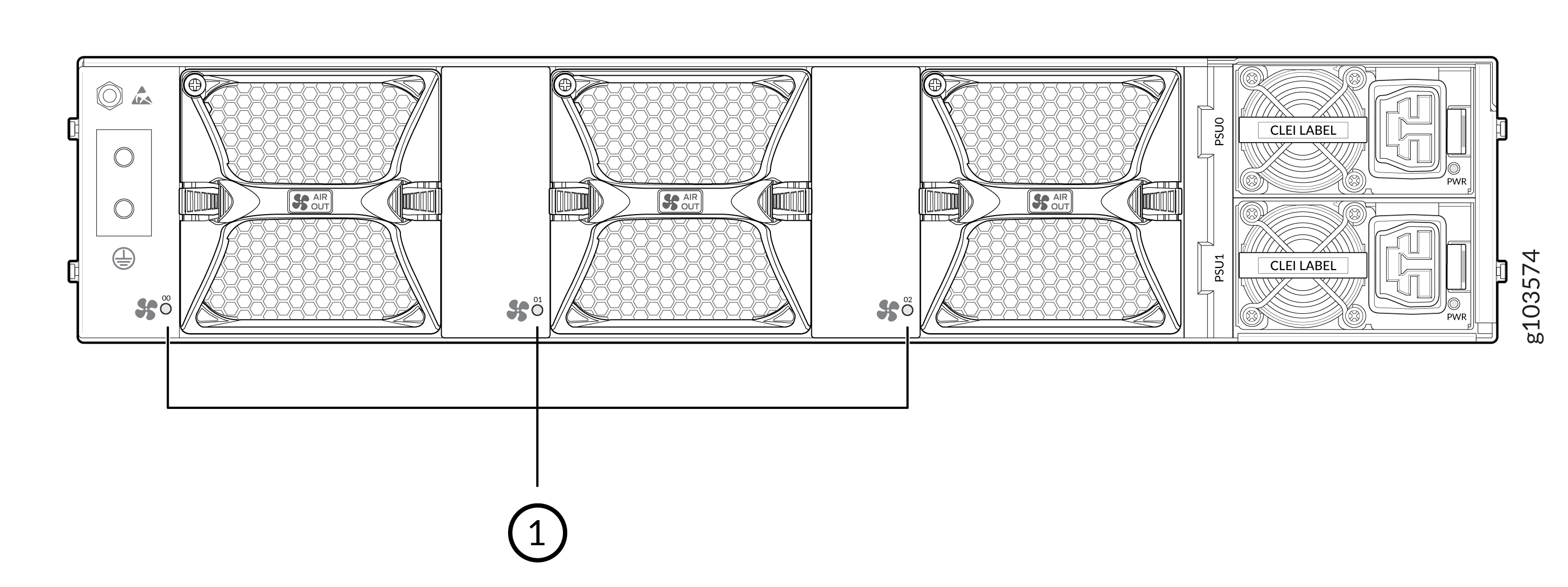

吹き出し |
カラー |
説明 |
|---|---|---|
|
1 |
オフ |
ファンモジュールが存在しません |
|
緑色の点滅 |
ファンモジュールソフトウェアの初期化が進行中です。 |
|
|
緑色 |
ファンの初期化が完了し、ファンは正常に動作しています。 |
|
|
オレンジ |
ファンが故障している |
|

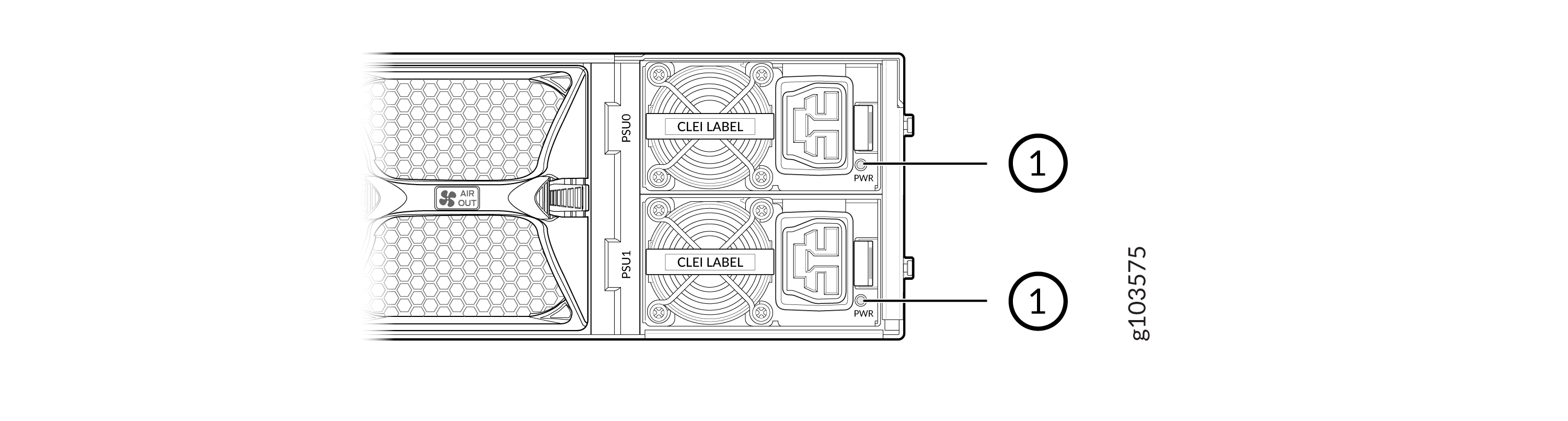

吹き出し |
カラー |
説明 |
|---|---|---|
|
1 |
消灯 |
PSUがオフ |
|
緑色 |
PSUに電力が供給されています |
|
|
オレンジ |
PSUに障害状態があります |
