PTX10002-36QDD管理パネル

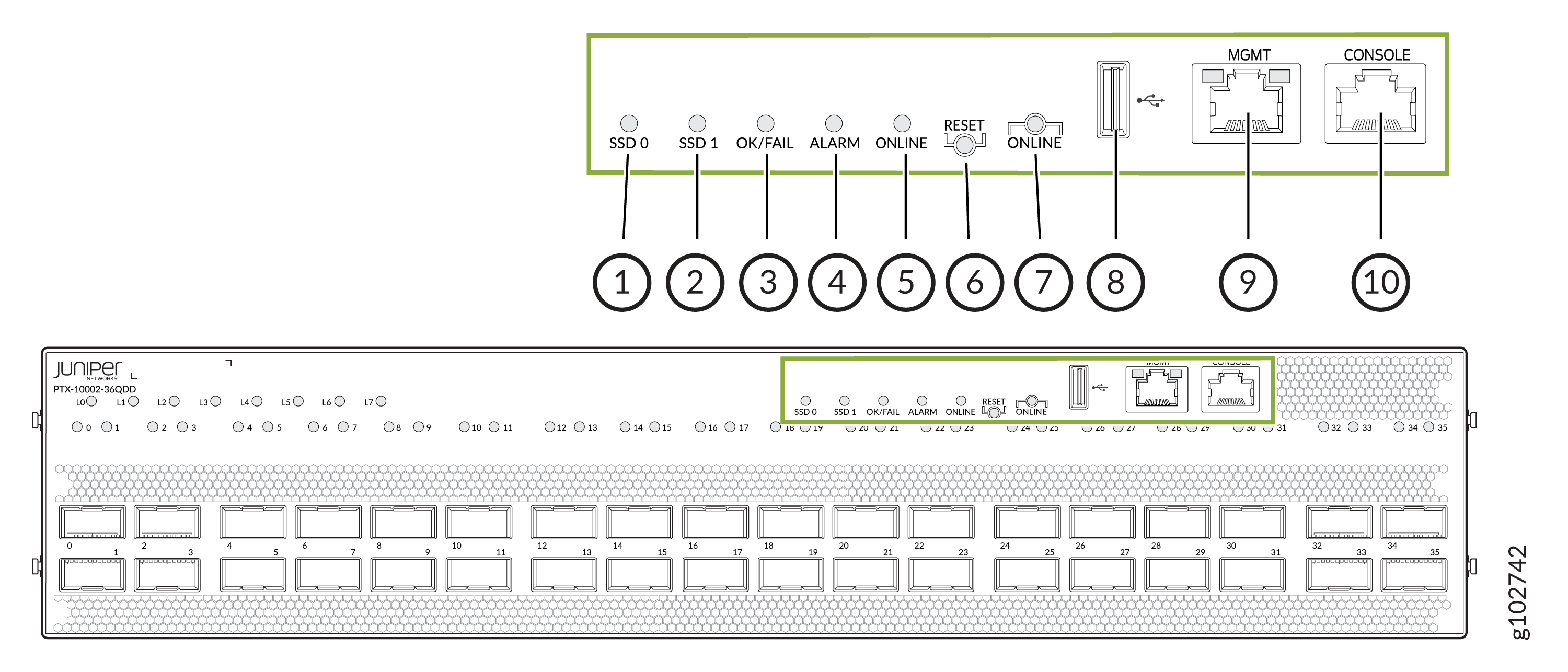

ルーターの管理パネルは、フロントパネルの右端、ポート LED の上にあります。

リセットボタンを1回押すと、ルーターがリセットされます。リセットボタンを 10 秒以上押すと、ルータは BIOS 復元モードになります。

Online ボタンを 4 秒以上押すと、RE FPGA に電力を供給する BIAS 3V3 を除くすべての電源レールの電源がオフになります。もう一度押すと、電源オンシーケンスが開始されます。

表 1 では、OK/FAIL LED について説明します。

表1:OK/FAIL LED
状態	色	パターン	形容
オン	緑	着実にオン	ルーターに障害はなく、正常に機能しています。
オン	赤い	点滅	ルーターに障害が発生し、正常に機能していません。

表 2 では、アラーム LED について説明します。

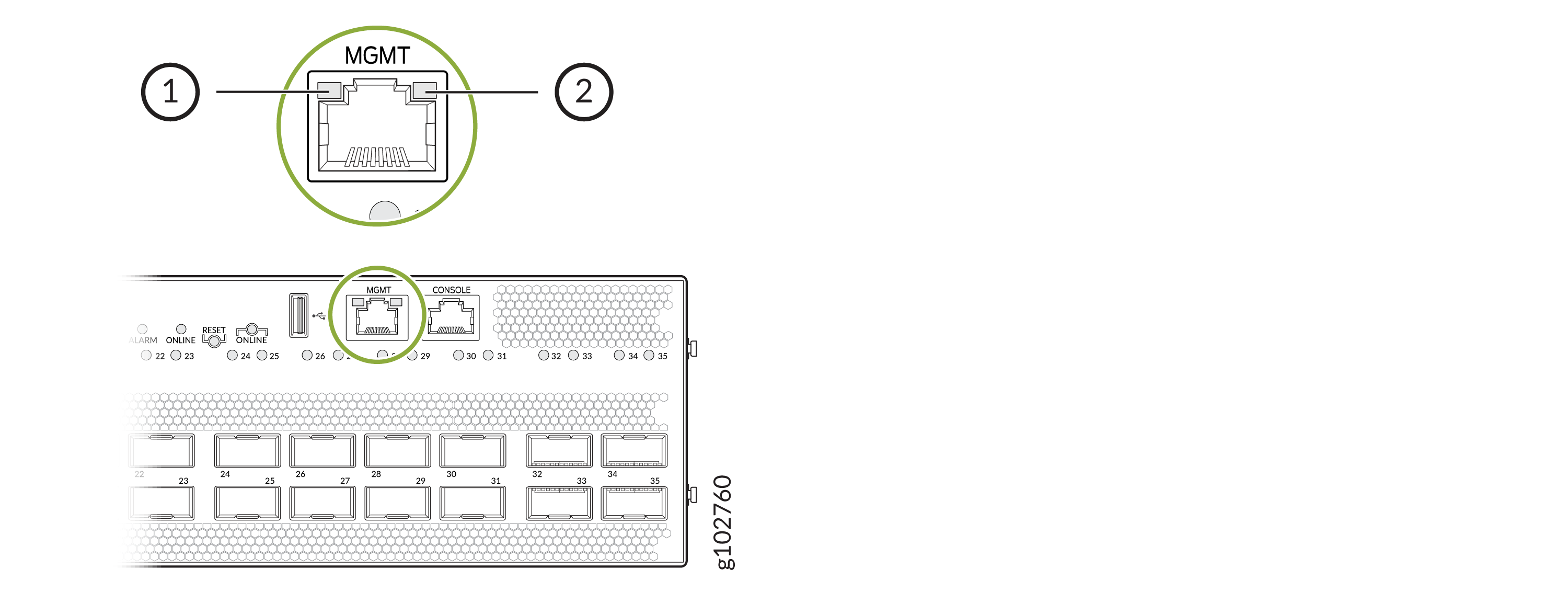

図 1 は、管理ポートの LED を示しています。表 3 では、RJ-45 コネクタ付きの管理ポートの LED について説明します。

図 1:管理ポート

の LED

—

リンクアクティビティ LED

—

速度ステータスLED

表 3:管理ポートの LED
LED製品	状態	色	パターン	形容
リンクアクティビティ LED	オン	緑	点滅	ポートとリンクはアクティブで、リンクアクティビティがあります。
速度ステータスLED	オン	緑	着実にオン	リンク速度は 1000 Mbps です。
速度ステータスLED	オン	黄色	着実にオン	リンク速度は100Mbps です。
速度ステータスLED	オフ	—	—	リンク速度が 10 Mbps であるか、リンクがアクティブではありません。

表 4 では、SSD LED について説明します。

表 4:SSD LED
状態	色	パターン	形容
オン	緑	点滅	対応するSSDストレージデバイスがアクセスされています。
オフ	—	—	対応するSSDにはアクセスされていません。

表 5 は、オンライン LED について説明しています。
