MX960高電圧第 2 世代ユニバーサル(HVAC/HVDC)電源に関する説明
このMX960は、4 個の高電圧第 2 世代ユニバーサル電源(MX960-PSM-HV)で電源を供給できます。MX960-PSM-HV は、高電圧交流電流(HVAC)または高電圧電流(HVDC)をサポートします。MX960-PSM-HV 電源は、シャーシの隣接スロットに取り付ける必要があります。MX960-PSM-HV(HVAC/HVDC)電源には、30 A の定格電源装置のフロント パネルに 1 つの電源インレットがあります。インレットには専用の電源フィードと専用のブレーカーが必要です。すべての電源について、サーキット ブレーカーの保護は、このドキュメントで指定された最大消費電力に基づいて、NEC(National Electrical Code)または同様の現地規格に従って設計する必要があります。詳細については、次世代ルーターの高電圧第 2 世代ユニバーサル (MX960-PSM-HV) 電源コードの仕様MX960参照してください。
MX960-PSM-HV(HVAC/HVDC)の電源構成はゾーン化されています。つまり、MX960 シャーシの特定のコンポーネントに特定の電源が供給されます。

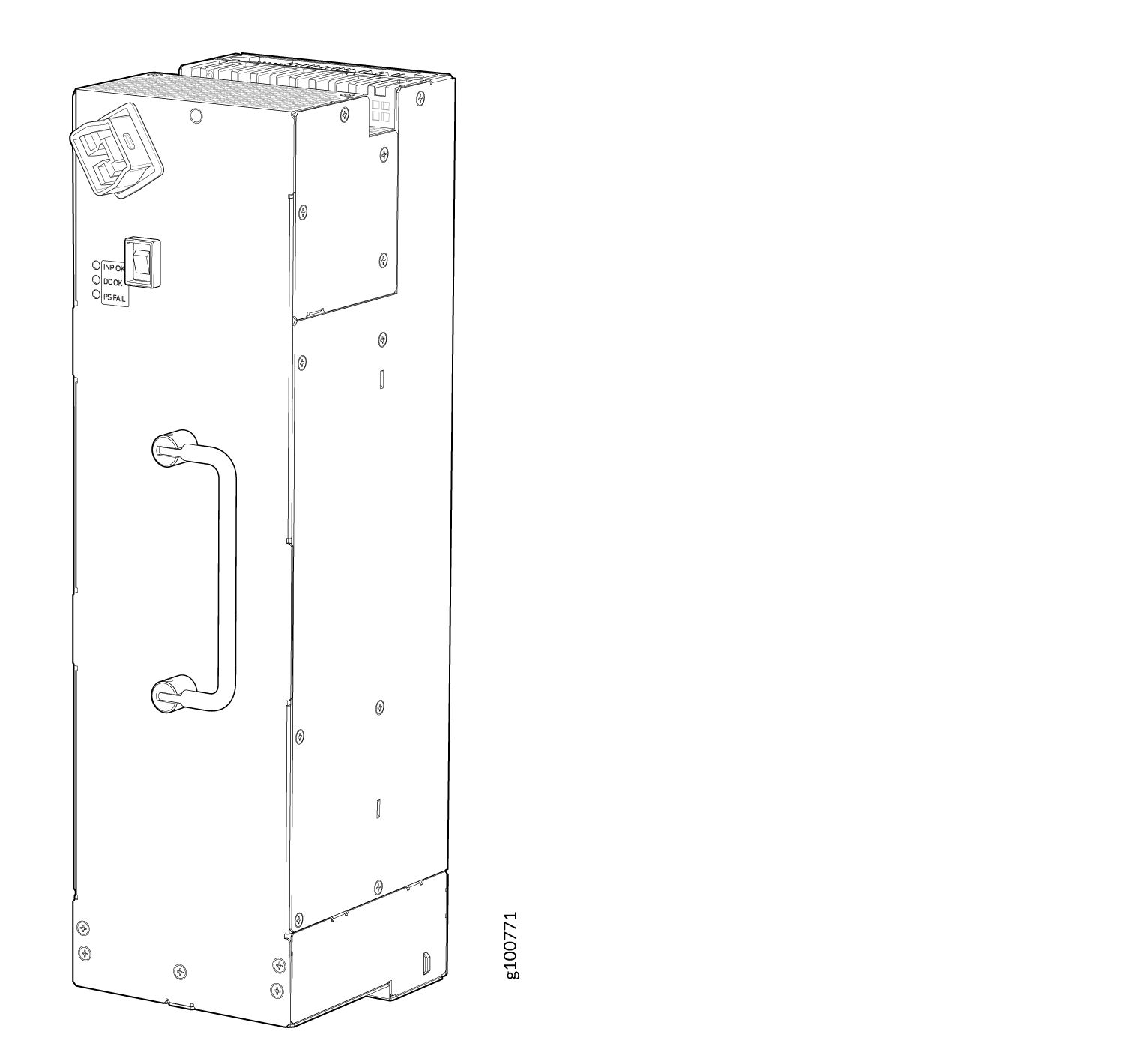

図 1 と図 2 は、MX960-PSM-HV(HVAC/HVDC)電源を示MX960。
![MX960-PSM-HV (HVAC/HVDC) Power Supply](/documentation/us/en/hardware/mx960/images/g100771.png)
![MX960-PSM-HV (HVAC/HVDC) Power Supplies Installed](/documentation/us/en/hardware/mx960/images/g100770.png)
1
—
排気口
|
4
—
電源装置イジェクター
|
2
—
電源分散ユニット カバー
|
5
—
接地ポイント
|
3
—
電源
|
6
—
Esd
|
拡張ケーブル マネージャーがなくても、シャーシが表示されます。
最小電源数は、ルーターに必ず存在する必要があります。~を参照してください 表 1.
ルーター モデル | 構成 | 最小必要電源数 | モデル番号 |
MX960 |
HVACまたはHVDC |
ゾーン 1 x 2 ゾーン = 電源 x 2 |
MX960-PSM-HV |
