MX2020ルーターでのルータートランスポートキットのインストール

ルータートランスポートキットには、以下のコンポーネントが含まれています。

  • ルータートランスポートプラットフォーム

  • 調整可能なホイールアセンブリを備えたルータートランスポート左右の取り付けプレート

  • ルーターウインチマウント(ウインチストラッププレート付き)

ルータートランスポートキットをインストールするには:

  1. 輸送用クレートからルーター輸送キットを取り出します( ルーター輸送キットの開梱を参照)。
    手記：

    ルーター トランスポート キットの重量は約 62.82 kg(138.5 ポンド )です。
  2. 9/16インチ (14 mm)ソケットレンチを使用してウインチマウントに固定されているウインチストラッププレートを取り外し、脇に置きます。
  3. No.3 プラス ドライバを使用して、ウインチ マウントをルータ輸送キットに固定している非脱落型ネジを緩め、脇に置きます。
  4. No.3 プラス ドライバを使用して、ルータ トランスポート マウント プレートとホイール アセンブリ(左右)をルータ トランスポート プラットフォームに固定している非脱落型ネジを緩め、脇に置きます( 図 1 を参照)。

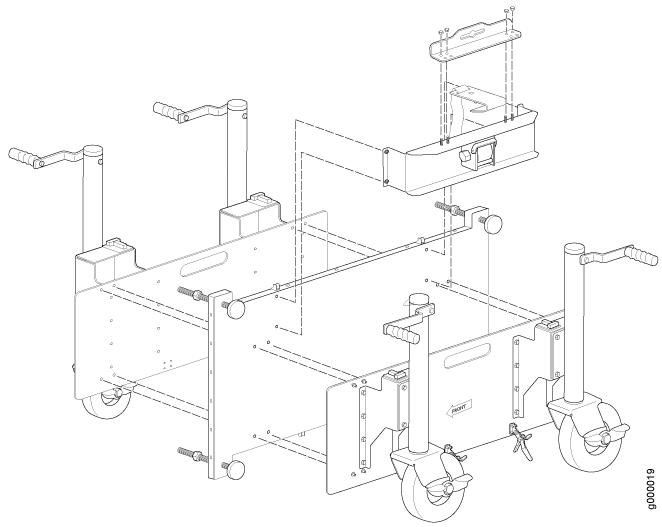

    図 1:ルーター トランスポート キットの設置準備 Preparing the Router Transport Kit for Installation
  5. 14 mm(9/16インチ )ソケットレンチとNo.2 プラスドライバを使用して、ルーターを輸送用クレートプラットフォームに固定している4つの輸送用ブラケットを取り外し、脇に置きます。
  6. 左側のルーター トランスポート マウント プレートとホイール アセンブリ(左矢印で表示)をシャーシの左側の穴に合わせます( 図 2 を参照)。
  7. No.3 プラス ドライバを使用して非脱落型ネジを締め、ルータ、搬送、取り付けプレート、ホイール アセンブリをシャーシに固定します。
  8. 右側のルーター トランスポート取り付けプレートとホイール アセンブリ(右矢印で表示)をシャーシの右側の穴に合わせます( 図 2 を参照)。
  9. No.3 プラス ドライバを使用して非脱落型ネジを締め、ルータ、搬送、取り付けプレート、ホイール アセンブリをシャーシに固定します。

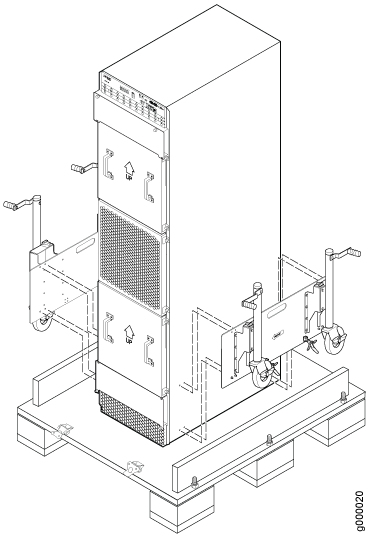

    図 2:MX2020 Installing the Router Transport Kit onto the MX2020へのルーター トランスポート キットのインストール
