MX2020 アッパー ケーブル マネージャーの設置
メモ：
クリアランスの追加に対応するため、ジュニパーネットワークスから延長上級ケーブルマネージャーを注文することができます。
上部のケーブル マネージャーを取り付ける( 図 1 を参照)。
- クラフト インターフェイスのすぐ下にあるシャーシの上部前面のスタッドに、上部ケーブル マネージャーを配置します。
- 上部ケーブル マネージャーのコーナーにねじをシャーシのスタッドに挿入します。
- プラス(+)ねじ回し(番号 1 または 2)を使用して、取り付けねじをしっかりと締めます。
- ケーブル マネージャー カバーを交換し、2 個のキャプティブ ねじを固定します。

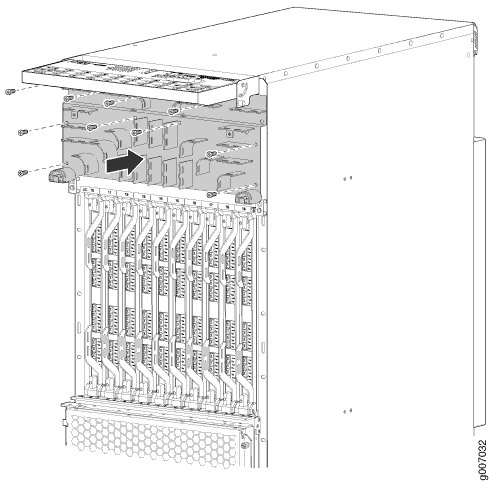

図 1:標準の上部ケーブル マネージャー
の取り付け
の取り付け
