MX2000 DC 電源分散モジュールの交換(-48 V)

MX2000 ルーター DC 電源分散モジュールの取り外し(-48 V)

PDM を削除する前に、以下の点に注意してください。

注:

最小 PDM 数は、ルーターに必ず存在する必要があります。
警告:

DC 電源手順を実行する前に、すべての電源を取り外します。すべての電力を確実にオフにするために、DC 回路用のパネル ボードでサーキット ブレーカーを探し、サーキット ブレーカーのスイッチを オフ の位置にし、サーキット ブレーカーのスイッチ ハンドルをオフの位置に テープで固定 します。
注意：

適切な冷却を維持し、動作している電源装置の熱シャット ダウンを防止するには、各 PDM スロットに PDM またはブランク パネルを含む必要があります。PDM を取り外す場合、取り外した後すぐ、置き換えの PDM またはブランク パネルを設置する必要があります。
注:

PDM の電源を切った後、サーキット ブレーカーをオンに戻すまで 60 秒以上待機します。
  1. PDM が取り外されている専用の顧客サイトサーキット ブレーカーのスイッチを切します。ESD に関するサイトの手順に従います。
  2. DC 電源ケーブルのリード全体の電圧が 0 V で、取り外しプロセス中にケーブルがアクティブになる可能性がない状態にしてください。
  3. 取り外す PDM の -48V LED が点灯していないか確認します。
  4. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
  5. DC サーキット ブレーカーを電源入力ソースの OFF 位置 に移動 します。
  6. 明確なプラスチックカバーを取り外して、フェースプレートの端子スタッドを保護します。
  7. 各端子スタッドからナットとワッシャーを取り外します。(7/16イン、[11 mm]、ナット ドライバーまたはソケット ソケットソケットを使用)
  8. 端末のスタッドからケーブル ラグを取り外します。
  9. 慎重に電源ケーブルを取り外します。
  10. 2 つのキャプティブ ねじをロック レバーで緩め、シャーシから引き出します。
    注:

    MX2020 ルーターの場合 、PDM3/Input1 および PDM1/Input1 のロック レバーを引き下げ、PDM をシャーシから解放します。また 、PDM0/Input0 および PDM2/Input0 ロック レバーを引き出して、PDM をシャーシから取り外します。
    注:

    MX2010 および MX2008 ルーターについては 、PDM1/Input1 ロック レバーを引き下して PDM をシャーシから解放し 、PDM0/Input0 ロック レバーを引き上げ、PDM をシャーシから取り外します。
  11. PDM はシャーシから若干離れています。図 1( 図 MX2020)、 図 2(MX2010)、 図 3(図 3) をMX2008。

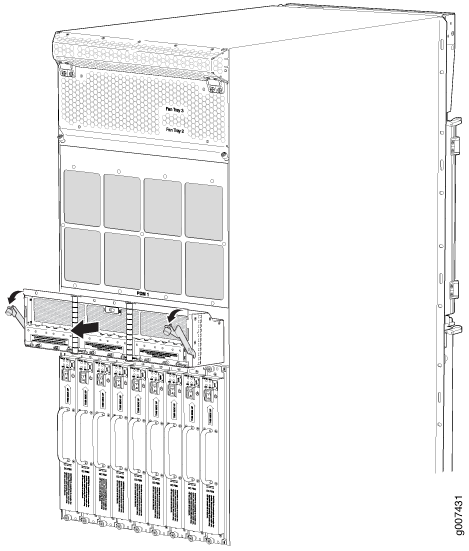

    図 1:DC PDMを他のルーターからMX2020する Removing a DC PDM from an MX2020 Router

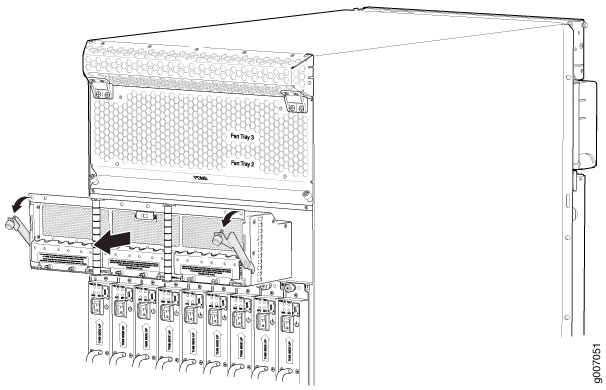

    図 2:DC PDM を他のルーターからMX2010する Removing a DC PDM from an MX2010 Router

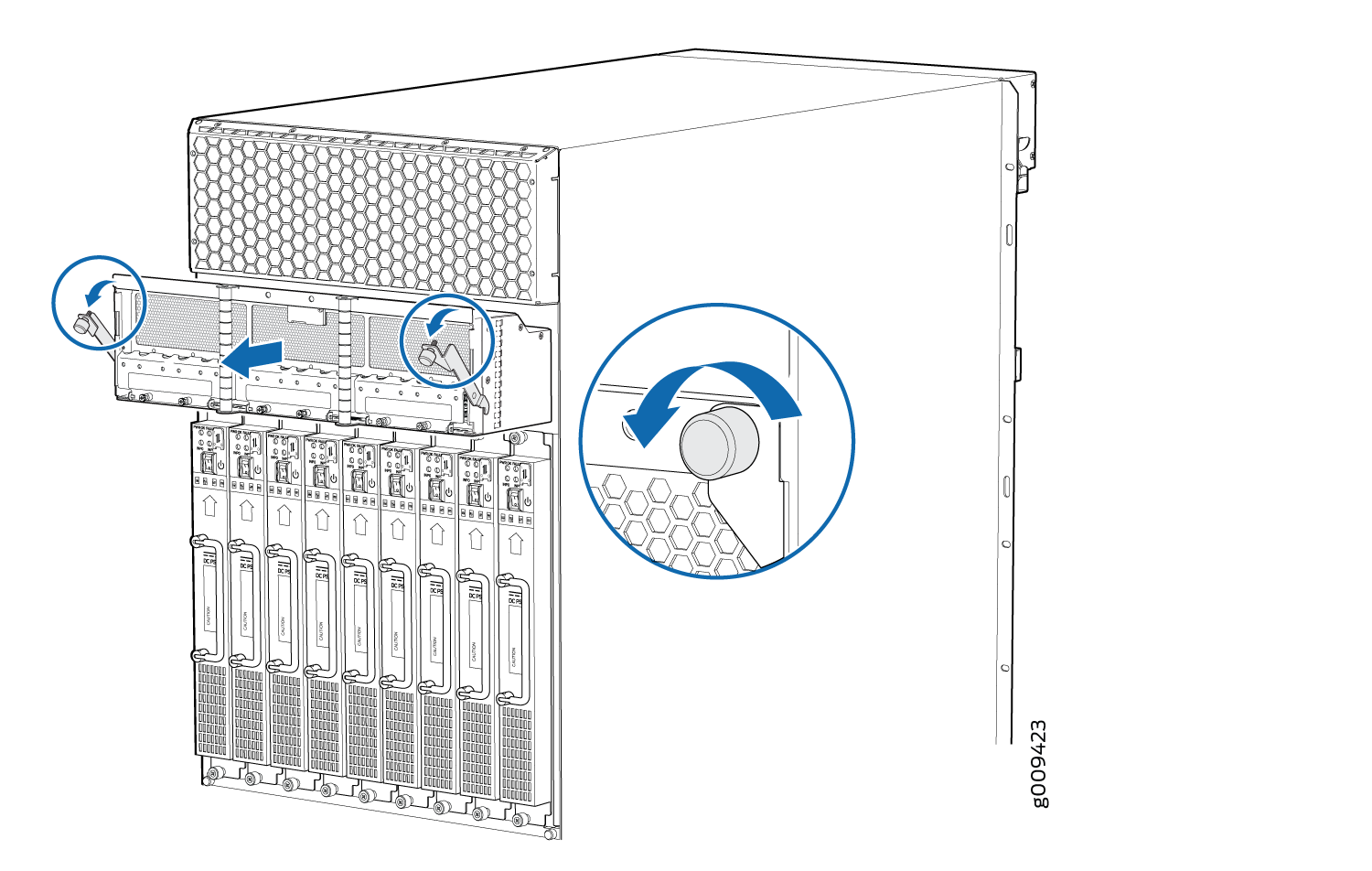

    図 3:DC PDM を他のルーターからMX2008する Removing a DC PDM from an MX2008 Router
  12. 両手で 2 つのハンドルをつかみ、PDMを真っ直ぐにシャーシから静かに引き抜きます。
    注意：

    PDM の背面にある電源コネクターに触れ込む必要があります。損害を受ける可能性があります。
    注:

    DC PDM に占有されていない各 PDM スロットは、PDM ブランク パネルで覆われている必要があります。
  13. PDM を静電防止マットの上または ESD 袋に入れます。

MX2000 ルーター DC 電源分散モジュールの取り付け(-48 V)

警告:

DC 電源手順を実行する前に、すべての電源を取り外します。すべての電力を確実にオフにするために、DC 回路用のパネル ボードでサーキット ブレーカーを探し、サーキット ブレーカーのスイッチをオフの位置にし、サーキット ブレーカーのスイッチ ハンドルをオフの位置にテープで固定します。

MX2000 ルーターに DC 電源分散モジュール(PDM)を取り付するには、次の手順に示します。

  1. DC 電源ケーブルのリード全体の電圧が 0 V であり、設置時にケーブルのリードがアクティブになる可能性がない状態で確認します。
  2. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
  3. DC サーキット ブレーカーを電源入力ソースのオフの位置に動かします。
  4. [オプション] — AC PDM から DC PDM に切り替える場合は、 MX2000 ルーターを AC 電源と DC 電源の間で変換 を参照してください。電源分散ユニット(PDU)ケージの内部バーの設定を DC に変更する方法に関する手順は、 を参照してください。
  5. シャーシの PDM スロットに対応したブランク パネルを取り外します。
  6. PDM のロック レバーを開きます。
  7. 両方のハンドルを保持しながら、ロック レバーをシャーシに挿入するまで PDM をガイドします。PDM がシャーシに完全に取り付くまで(図 4(MX2020)、図 5(MX2010)、または図6(MX2008)まで、両手が同時にロック レバーを押します。

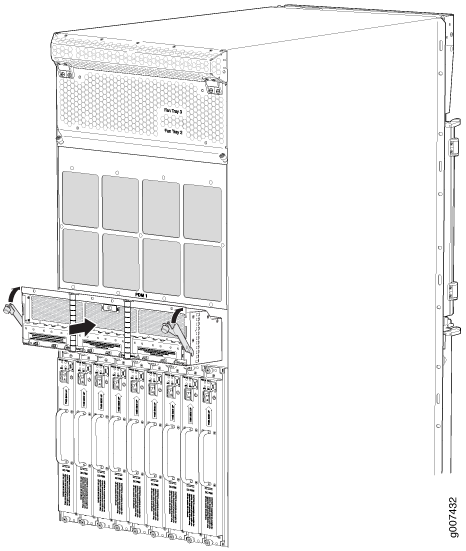

    図 4:ルーター DC 電源分散MX2020設置 Installing an MX2020 Router DC Power Distribution Module
    図 5:ルーター DC 電源分散MX2010の取り付け Installing an MX2010 Router DC Power Distribution Module

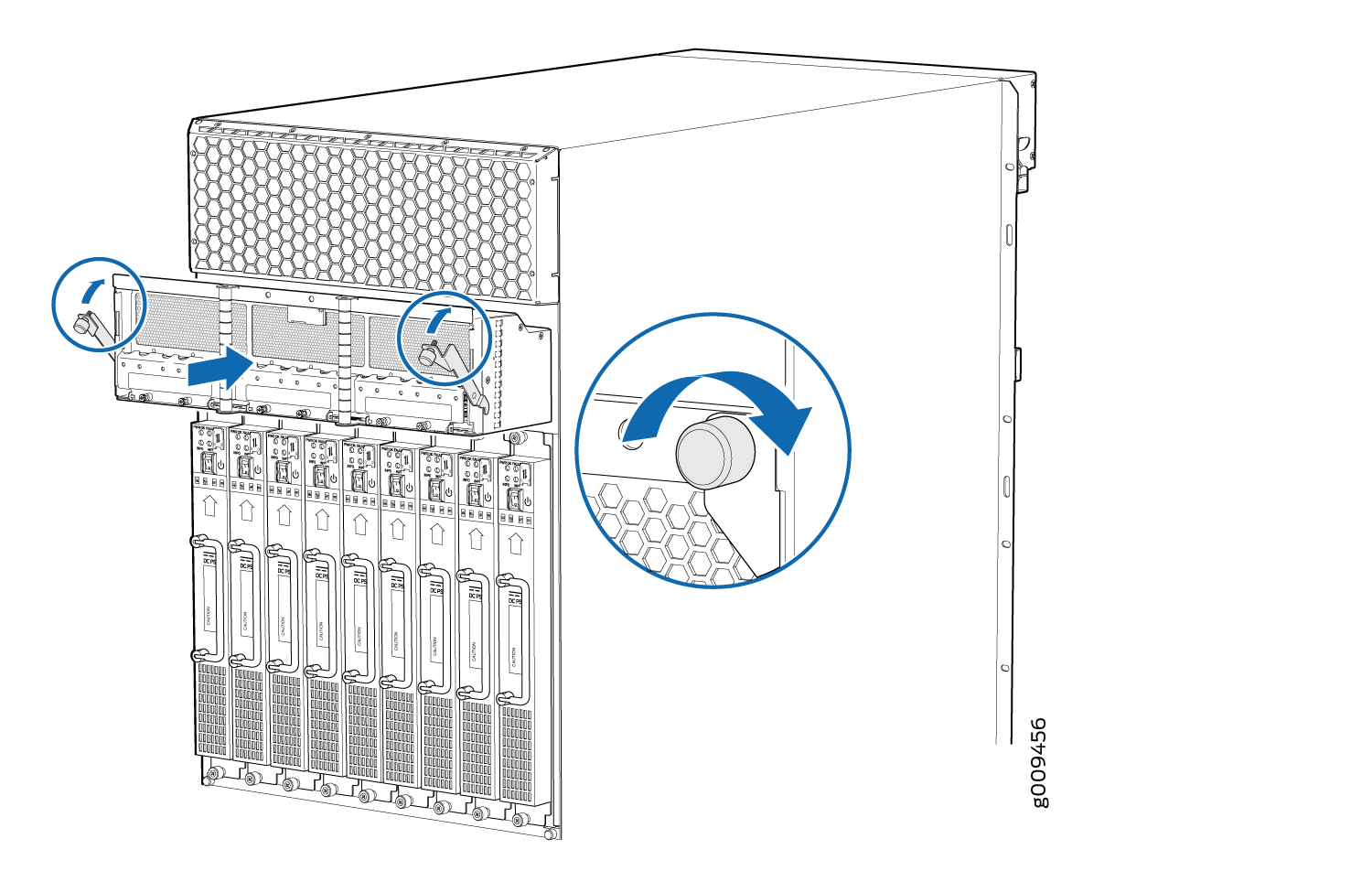

    図 6:ルーター電源分散モジュールMX2008設置 Installing an MX2008 Router Power Distribution Module
  8. PDM のキャプティブ ねじを両方締めます。10 ポンドインの間に適用します。(1.13 nm)~12 lb-in(1.35 Nm)のねじに合って調整されます。ねじに対して過剰な締め付けは行ってくだい。
  9. PDM フェースプレートの端子スタッドを保護する明確なプラスチック カバーを取り外します。
  10. 各端子スタッドからナットとワッシャーを取り外します。
