MX2010 拡張 EMI カバーの取り付け

拡張 EMI(電磁妨害)は、カード ケージを介してルーターに接続します。

  1. ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上のESDポイントの1つに接続します。
  2. カード ケージの両側で、拡張 EMI カバーの取り付けブラケットを方向を合わせて、取り付け穴と一緒に並びます。カバー上のポイントを保持する溝は、上部である必要があります。
  3. プラス(+)ねじ回し 2 個を使用し、付属の 4 個のねじ(両側に 2 個)を使用して、拡張 EMI カバー取り付けブラケットをカード ケージの側面に固定します( 図 1 を参照)。

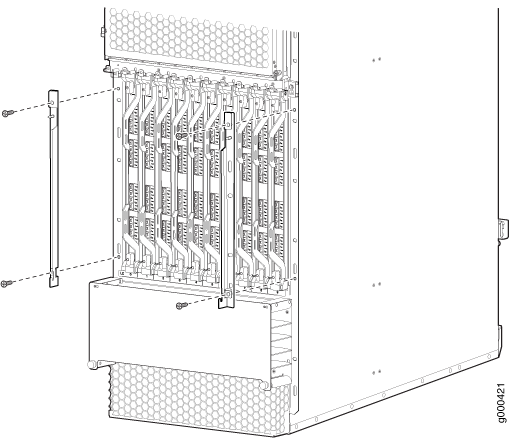

    図 1:拡張 EMI カバー取り付けブラケットの Installing the Extended EMI Cover Mounting Brackets取り付け
  4. カード ケージの前で矢印が上を向るように、カバーの方向を設定します。
  5. 拡張 EMI カバーを角度を付けて、各側面のポイントが EMI カバーの取り付けブラケットの溝に収まるようにします。
  6. 拡張 EMI カバーを所定の位置に傾け、側面が EMI カバーの取り付けブラケットに接触するまでしっかりと押します。
図 2:拡張 EMI カード ケージ カバー Installing the Extended EMI Card-Cage Coverの取り付け
