MX2000 CB-RE の交換
MX2000 ルーターからの CB-RE の取り外し
CB-RE を削除するには、以下の手順にしてください。
メモ：
CB-RE はユニットとして取り外すことができます。
注意：
CB-RE を取り外す前に、イジェクターハンドルを適切に操作して機器の損傷を回避する方法を知っていることを確認してください。
注意：
CB-RE を交換する前に、ホスト サブシステムをオフラインにする必要があります。ホスト サブシステムが 1 つだけの場合、ホスト サブシステムをオフラインにすると、ルーターがシャットダウンされます。
- ホスト サブシステムをオフラインにします。
- 安定した平らな面に帯電防止袋または静電防止マットを置きます。
- ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上の ESD ポイントのいずれかに接続します。
- イジェクタ ハンドルを外側に同時に開き、CB-RE を取り外します。
- イジェクタ ハンドルをつかみ、CB-RE をシャーシの半分ほど引き出します。
- 片手を CB-RE の下に置いて支え、シャーシから完全に引き出します。
- CB-RE を静電防止マットの上に置くか、帯電防止袋の中に入れます。
- CB-RE をすぐに交換しない場合は、空のスロットの上にブランク パネルを取り付けます。

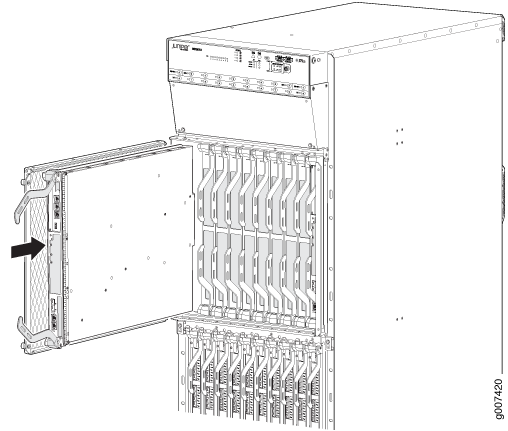

図 1:CB-RE(MX2010)
の取り外し
の取り外し

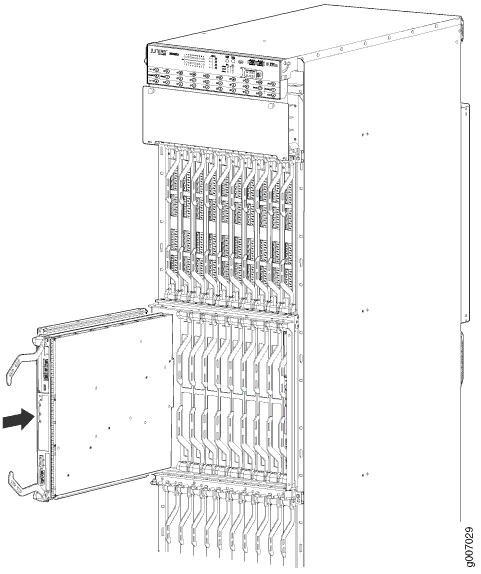

図 2:CB-RE(MX2020)の
取り外し
取り外し
MX2020 CB-RE の取り付け
CB-RE を設置するには( 図 3 を参照)。
- 両イジェクターハンドルをつかみ、CB-REが完全に収まるまで静かに内側に閉じます。
図 3:MX2020 CB-RE の取り付け
