MX2010ポートとインターフェイスの番号付け

インターフェイス名の物理部では、ハイフン(-)がメディア タイプと MPC 番号(CLIでは FPC として表されます)を分離し、スラッシュ(/)が論理PICとポート番号を分離します。

type-fpc/pic/port

  • type—ネットワーク デバイスを識別するメディア タイプ。例えば：

    • ge—ギガビット イーサネット インターフェイス

    • so:SONET/SDH インターフェイス

    • xe—10ギガビットイーサネットインターフェイス

    メディアタイプの完全なリストについては、 インターフェイス名の設定の概要を参照してください。

  • fpc—MPCが取り付けられているスロット。MX2010ルーターでは、MPCはCLIでFPC 0からFPC 9として表されます。

  • pic—MIC上の論理PIC。論理PICの数は、MICのタイプにより異なります。

  • port—ポート番号。

手記：

MIC番号はインターフェイス名に含まれていません。

MX2010は、最大10個のMPCをサポートしており、垂直に設置し、左から右に番号が付けられています。

次のサンプルCLI出力では、MPCスロット9にインストールされたMPC(MPCEタイプ2 3D)が表示されています。

MPC には 1 つの 10 ギガビット イーサネット MIC(MIC-3D-2XGE-XFP)、 MIC 0 (上部スロット)、1 つの 10 ギガビット イーサネット MIC(MIC-3D-4XGE-XFP)は MPC の MIC 1 (下部スロット)にインストールされています。各MICは、CLIで2つのPICに論理的に分割されます。

MICのポート番号は、インターフェイスのポート番号に対応しています。特定のMICの詳細については、MXシリーズインターフェイスモジュールリファレンスを参照してください。

図 1 は、インターフェイスが MIC のポートにどのように対応するかを示しています。

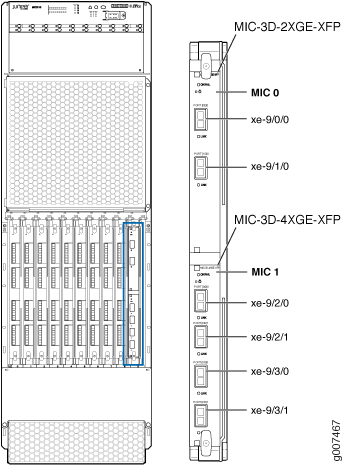

図 1:MX2010インターフェイスポートマッピング Juniper Networks router diagram showing MIC slots with 2 XFP ports for 10-Gigabit Ethernet connections.
手記：

スロット番号は、MPCとMICがインストールされているスロットによって異なります。

show interfaces terse コマンドは、MPC のスロット 0 に取り付けられた MIC カードの 2 つのポートに対応する 2 つの 10 ギガビット イーサネット インターフェイス、xe-9/0/0 と xe-9/1/0、および MPC のスロット 1 に取り付けられた MIC カードの 4 つのポートに対応する 4 つの 10 ギガビット イーサネット インターフェイス、xe-9/2/0、xe-9/2/1、xe-9/3/0、および xe-9/3/1 を表示します。
