MX2000高電圧ユニバーサルPDM(MX2K-PDM-HV)電源コードの仕様

表 1 に、ユニバーサル(HVAC/HVDC)PDM に適用可能な AC(20 入力および 16 入力)電源コードの仕様とプラグ規格を示します。

表1:20-Aおよび16-Aのケーブル接続オプション

スペア ジュニパー モデル番号

ロケール

コードセット定格

コネクタ

CBL-JNP-SG4-C20

北アメリカ

AC 電源コード

20 A、250 VAC

C20からアンダーソン3-5958P4

CBL-JNP-SG4-JPL

日本

AC 電源コード

20 A、250 VAC

SAF-D-Grid 400からNEMAL6-20

CBL-JNP-SG4-C20-CH

世界的な

AC 電源コード

16 A、250 VAC

SAF-D-GRID 400 から IEC 60320 C20

表 2 に、ユニバーサル(HVAC/HVDC)PDM に適用される国または地域ごとに提供されている 30-A 電源コードの仕様とコネクタを示します。

表2:30-Aケーブル接続オプション

スペア ジュニパー モデル番号

ロケール

コードセット定格

コネクタ

CBL-PWR2-ベア

図 1 を参照してください。

北アメリカ

HVAC/HVDC 電源コード

30 A、400 VAC

アンダーソン/裸線へのストレート

CBL-PWR-SG4

北アメリカ

HVAC/HVDC 電源コード

30-A、400 VAC

SAF-D-GRID 400 ストレート

CBLの- PWR2 - L6 - 30P

図 2 を参照してください。

北アメリカ

AC 電源コード

30 A、400 VAC

アンダーソン/L6-30Pにまっすぐ

CBL-PWR2-332P6W-RA

ヨーロッパ大陸

AC 電源コード

30-A 250 VAC

アンダーソン/直角、IEC 332P6準拠

CBLの- PWR2 - 332P6W

ヨーロッパ大陸

AC 電源コード

30-A 250 VAC

アンダーソン/直角、IEC 332P6準拠

CBL-PWR-SG4-RA

米国

HVAC/HVDC 電源コード

30-A、400 VAC

SAF-D-GRID 400 ライトアングル(左側)

CBL-PWR2-L6-30P-RA

北アメリカ

AC 電源コード

30 A、250 VAC

アンダーソン/ライトアングルからL6-30P

CBL-PWR2-330P6W-RA 図 3.

ヨーロッパ大陸

AC 電源コード

30 A、250 VAC

アンダーソン/直角、IEC 330P6準拠

CBL-PWR2-330P6W

北アメリカ

AC 電源コード

30 A、250 VAC

アンダーソン/直角、IEC 330P6準拠

HVAC/HVDC 電源コードの場合、ケーブルの一方の端には SAF-D-Grid 400 コネクタがあり、ケーブルのもう一方の端には裸線があります。 図 1 および 表 2 を参照してください。これらのケーブルは別途注文することができ、MX2K-PDM-HVの注文で自動的に出荷されることはありません。裸線ケーブルとコネクターの例を 図1に示します。

ACシステムに接続するために、ジュニパーではNEMA 30-Aコネクタ(図2)またはIEC 330P6Wコネクタ(図3)付きのケーブルを提供しています。

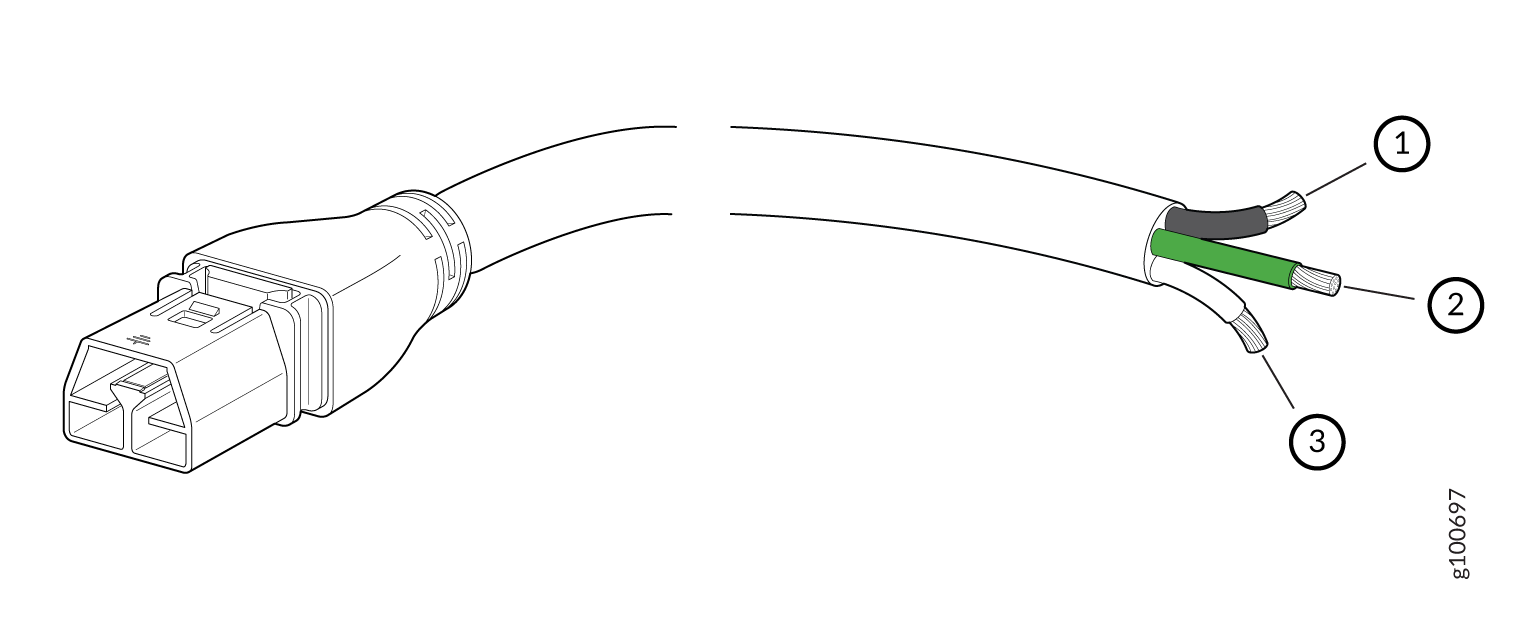

図1:アンダーソンコネクタBare Cable with Anderson Connector付きベアケーブル
1

黒色のワイヤ - プラス(+)

3

白線–ネガティブ

2

グリーンワイヤー-アース

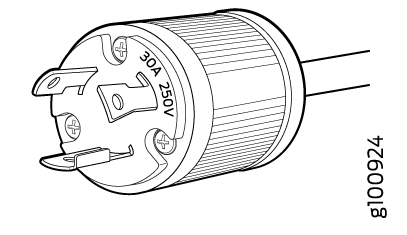

図2:NEMA L6-P30コネクタNEMA L6-P30 Connector

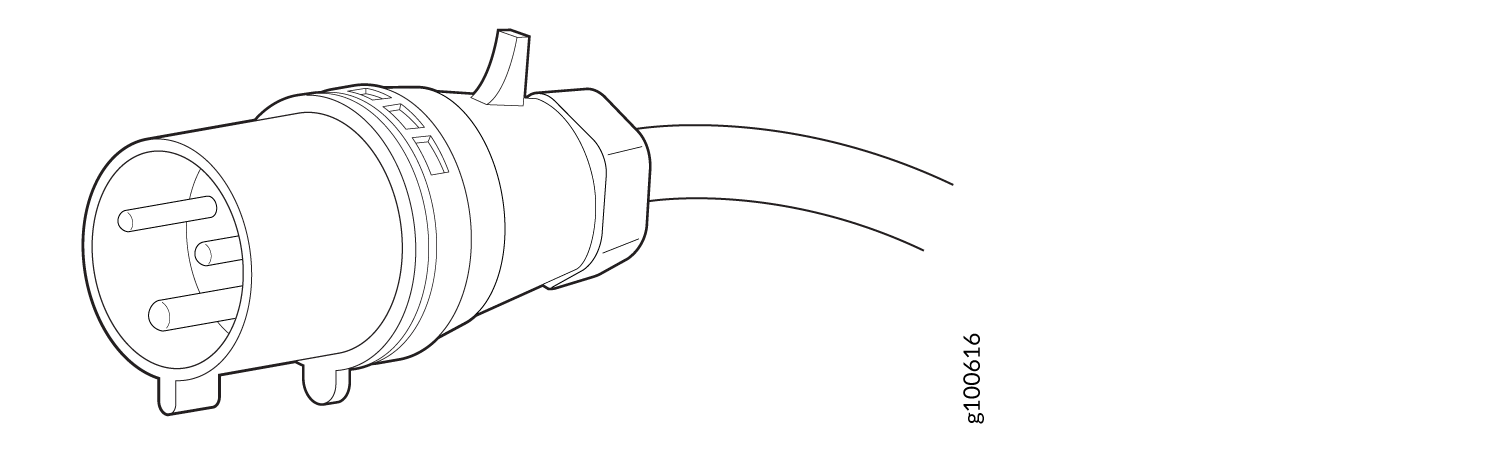

図3:IEC 330P6WコネクタIEC 330P6W Connector
警告:

ルーターのAC電源コードは、ルーターでのみ使用するためのものであり、その他の用途ではありません。

警告:

日本語からの翻訳:付属の電源ケーブルは本製品専用です。ケーブルを他の製品に使用しないでください。

手記:

北米では、AC 電源コードの長さは 4.5 m(約 14.75 フィート)を超えてはなりません。これは、NEC(National Electrical Code)のセクション 400-8(NFPA 75、5-2.2)および 210-52、および CEC(Canadian Electrical Code)のセクション 4-010(3)に準拠するためです。準拠している AC 電源コードを注文できます。

警告:

ルーターはアクセス制限された場所に設置されています。電源コードの接地ピンに加えて、シャーシには独立した保護接地端子(メートル法[-M6]および英語[-1/4-20]ねじ接地ラグ)があります。この独立した保護アース端子は、アースに恒久的に接続する必要があります。

注意:

電源コードやケーブルは、デバイスコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしてはなりません。
