ネットワークへのMX150の接続

管理コンソールMX150に接続する

RJ-45 から DB-9 へのロールオーバー ケーブルが用意されています。RJ-45 ケーブルと RJ-45 to DB-9 アダプターが接続されています。

注:

使用しているラップトップまたは PC に DB-9 プラグ コネクター ピンが搭載されていない場合、ラップトップまたは PC を MX150 と直接接続する場合、デバイスに付属の RJ-45 ケーブルと RJ-45 to DB-9 アダプターを、USB to DB-9 プラグ アダプターと組み合わせて使用します。USB to DB-9 プラグ アダプターを提供する必要があります。

MX150には、RJ-45 コネクターが付くコンソール ポートがあります。コンソール ポートを使用して、デバイスを管理コンソールまたはコンソール サーバーに接続します。

管理コンソールとMX150接続するには、次のコマンドを実行します(図 1 および 図 2 を参照)。

  1. イーサネット ケーブルの一端をコンソール ポート (「CON」のラベルが付いた)に接続します。
  2. イーサネット ケーブルのもう一方の端をコンソール サーバー(図 1を参照)または管理コンソールを接続します(図 2 を参照)。

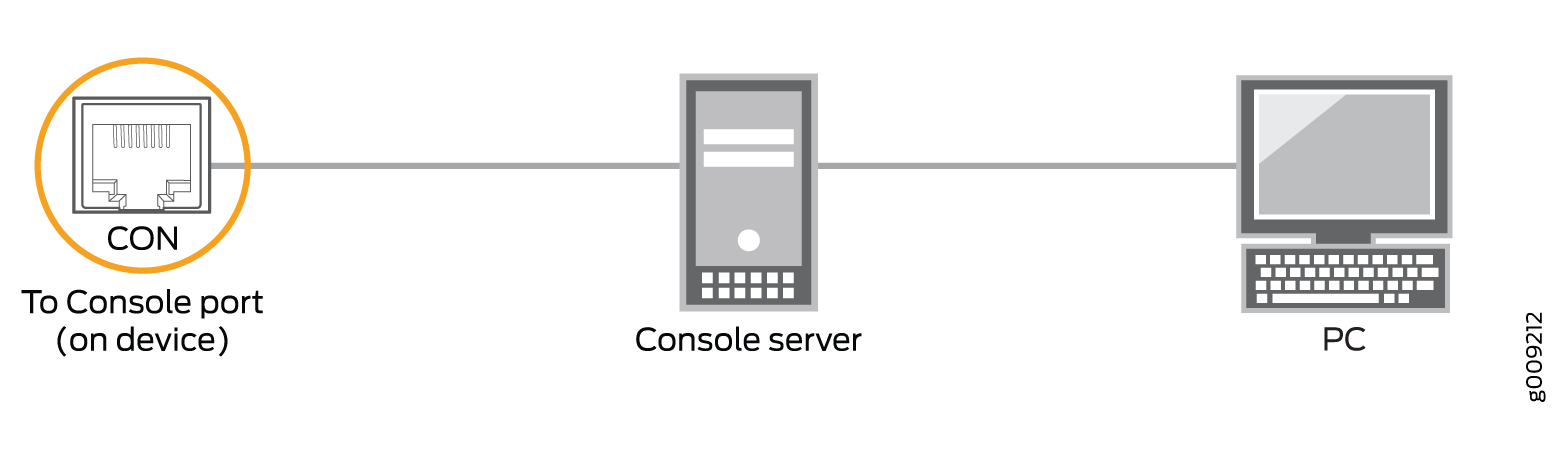

図 1:コンソール サーバー MX150を使用した管理コンソールへの接続 Connecting the MX150 to a Management Console Through a Console Server

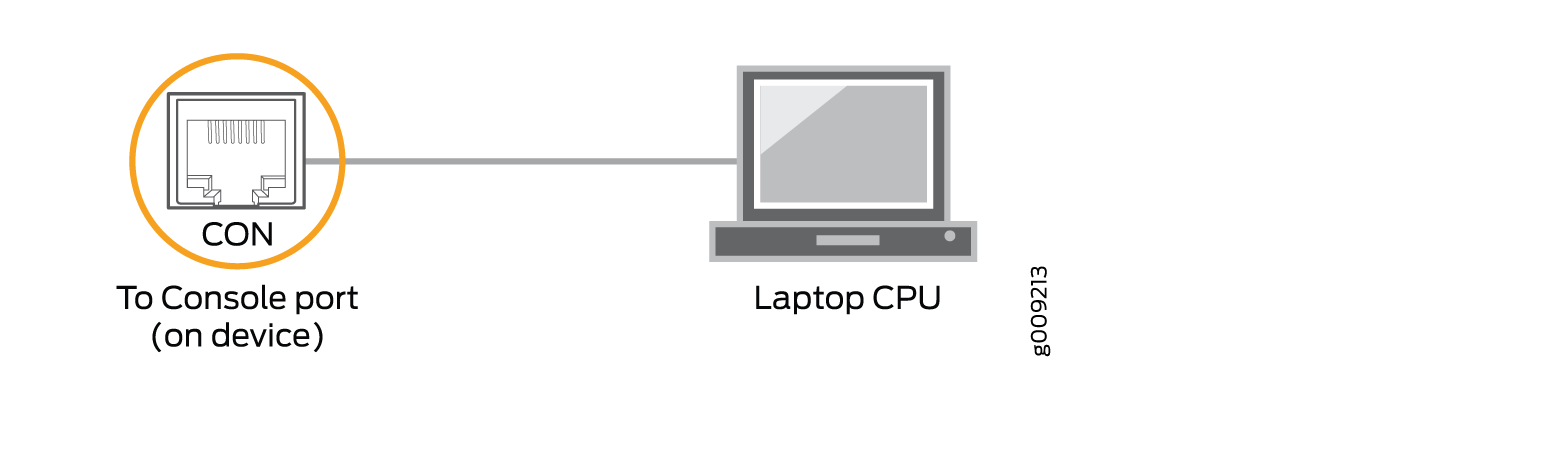

図 2:管理コンソールMX150直接接続する Connecting the MX150 Directly to a Management Console

詳細については、

Mini-USB type-B コンソール ポートを使用して管理コンソールに MX150を接続する

Mini-USB Type-B コンソール ポートMX150して接続する前に、以下を実行します。

  • USBからシリアルへのドライブがホスト マシンにインストールされていることを確認します。このデバイスからドライバーをダウンロード https://webdownload.juniper.net/swdl/dl/secure/site/1/record/5029.html

  • コンソール サーバーまたはラップトップのハイパー端末プロパティが次のように設定されている必要があります。

    • ボー レート:9600

    • フロー制御:なし

    • データ:8

    • パリティ:なし

    • Stop bits—1

    • DCD の状態:Disregard

次のパーツおよびツールが用意されている必要があります。

  • Mini-USB ケーブル、標準 A および Mini-USB Type- B(5 ピン)コネクター付き(1 本)(付属)。

設定と管理は、RJ-45 MX150または Mini-USB Type-B コンソール ポートを使用して行います。ただし、コンソールの入力は 1 度に 1 つのポートでのみアクティブになります。1 度に 1 つのポートだけがアクティブに設定されます。

デフォルトでは、RJ-45 ポートはアクティブなコンソール ポート、Mini-USB Type-B ポートはパッシブコンソール ポートに設定されています。コンソール ポート タイプの設定について、詳しくは コンソール ポート タイプの設定 (CLI 手順)を参照してください。

使用しているラップトップまたは PC に DB-9 プラグ コネクター ピンまたは RJ-45 コネクター ピンが付いてない場合、一端に標準 A USB コネクターが付いたミニ USB ケーブルと、もう一方の端に Mini-USB Type-B(5 ピン)コネクターを使用して、ラップトップまたは PC を MX150 デバイスと直接接続できます。

このセクションでは、Mini-USB Type-B コンソール ポートを使用MX150デバイスを管理コンソールに接続するプロセスについて説明します。

RJ-45 コンソール ポートを使用MX150の設定と管理の詳細については、「 管理コンソールへの MX150 の接続 」 を参照してください。

Mini-USB Type-B コンソール MX150してコンソールに接続するには、次の方法に示します。

  1. mini-USB ケーブルの標準 A コネクターをホスト マシン(PC またはラップトップ)と接続します。
  2. mini-USB ケーブルの Mini-USB Type-B(5 ピン)コネクターを、ポートの「Mini-USB Type-B」コンソール ポート (CON)と接続MX150。
  3. コマンドを使用して、Mini-USB Type-B コンソール ポートをアクティブなコンソール ポートとして設定します port-type 。コンソール ポート タイプの設定について、詳しくは コンソール ポート タイプの設定 (CLI 手順)を参照してください。
  4. デバイスを再起動MX150。

接続が確立されると、Mini-USB Type-B がアクティブなコンソール ポートになります。Mini-USB Type-B コンソール ポートに接続されたホスト マシンにログ メッセージが表示され、ログ メッセージをMX150機能を制御できます。
