MX104 ユニバーサル ルーティング プラットフォームの概要

このジュニパーネットワークス MX104 ユニバーサル ルーティング プラットフォーム、エンタープライズ WAN、ビジネス、家庭用アクセス サービスのアグリゲートに最適化されています。アクセスMX104アグリゲーション高密度を念入れ、キャビネットやリモート端末への外部導入を可能にするように環境的に強化されています。このルーターは、モバイル ブロードバンドおよびメトロ イーサネット アプリケーション向けユニバーサル アグリゲーション プラットフォームとして機能するハイパフォーマンス ルーターです。また、すべてのタイプのプライベート WAN、データ センター相互接続、インターネット エッジ、ビジネス エッジ、家庭用エッジ サービスをサポートするユニバーサル エッジ プラットフォームとして機能します。

このルーターは、Junos Trio チップセットを搭載し、Junos® オペレーティング システム(Junos OS)を実行してハイパフォーマンスなルーティングとスイッチングを実現します。関連する文書の一覧については、「 Junos OS を参照https://www.juniper.net/documentation/software/junos/。

アクセス ルーター MX104のメリット

  • System Capacity—MX104 80 Gbps のスループットを実現します。MX104 4 個の MIC(モジュラー インターフェイス カード)スロットを備え、冗長構成の固定 10 ギガビット イーサネット インターフェイスをサポートして、柔軟なネットワーク接続を実現します。

  • The Programmable Chipset:MX シリーズ ルーターに実装されたチップセットは、ハードウェア自体の高速マイクロコード変更を可能にするプログラム可能な転送データ構造と、インライン サービス処理を可能にするプログラム可能なルックアップ エンジンを搭載しています。このチップのプログラム可能な QoS エンジンは、粗粒度と細粒度のキューイングをサポートし、コア、エッジ、アグリゲーションの使用例の要件に対応します。

  • Always-on infrastructure base:MX シリーズ ルーターにより、マルチレイヤーの物理、論理、プロトコル レベルの弾力性のさまざまな面でネットワークとサービスの可用性が確保されます。Junos OS バーチャル シャーシ テクノロジ ルーター MX シリーズシャーシレベルの冗長性をサポートし、2 台のルーターを単一の要素として管理できます。MC-LAG(マルチシャーシ リンク アグリゲーション グループ)実装では、ステートフル シャーシ、カード、ポートの冗長性がサポートされます。

  • Application-Aware Networking:MX シリーズ ディープ パケット インスペクションを使用してアプリケーションを検出し、ユーザー定義のポリシーを使用して各アプリケーションのトラフィック処理を決定できます。この機能により、高度にカスタマイズされ、差別化されたサービスを大規模に実現できます。

  • Junos Continuity and Unified In-Service Software Upgrade (Unified ISSU):Junos継続性プラグイン パッケージを使用して、新しいハードウェアを新しいルーターに設置した場合に、スムーズなアップグレードMX シリーズできます。

    統合型無停止ソフトウェア アップグレード(統合型 ISSU)により、ネットワーク トラフィックを中断することなく、ソフトウェアのアップグレードと変更が可能です。

  • Junos Telemetry Interface:これらのデータJunos Telemetry Interface使用して、コンポーネントレベルのデータをストリーミングして、ネットワークのパフォーマンスを監視、分析、強化できます。このストリーミング テレメトリから得られた分析データにより、輻輳の現状と傾向、リソース使用率、トラフィック量、バッファー占有率を特定できます。

  • Integrated Hardware-Based Timing: MX シリーズ ルーターは、周波数の同期イーサネットや、周波数および位相同期用の高精度時刻同期プロトコル(PTP)など、拡張性と信頼性に優れたハードウェアベースのタイミングをサポートしています。外部クロックを使用する必要があります。同期イーサネットと PTP をハイブリッド モードで組み合わせて、高レベルの周波数(10 ppb)と位相(<1.5 uS)の精度を実現できます。

システム概要

シャーシは、他のすべてのルーター コンポーネントを固定したシートの金属構造です(図 1 と図 2 を参照)。ハードウェア システムは、電源やルーティング エンジンなどの障害回復力と冗長性を提供します。シャーシには、4個の10ギガビット イーサネットSFP+ポートと、MICS(モジュラー インターフェイス カード)に対応する4個のスロットも搭載しています。サポートされる MIC の一覧については、「 MX シリーズ インターフェイス モジュール リファレンス 」 を参照してください

このルーターは環境に配慮し、高さ 6.125 cm(6.125 in.125 cm)の 3.5 ラック ユニットです。数台のルーターを床から天井までの1つのラックに積み重ね、床面積単位あたりのポート密度を高めできます。シャーシは、標準的な 30 cm(11.81 in.ディープ)内(以上)のキャビネット、19 イン型の機器用ラック、Telco オープンフレーム ラックに設置されます。

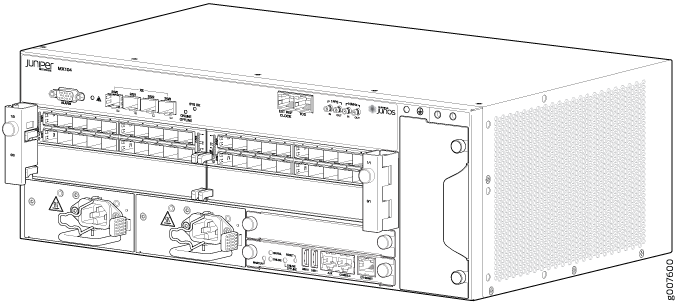

図 1:スイッチルーターのMX104 パネル Front Panel of the MX104 Router
図 2:スイッチ ルーター MX104背面 Rear View of the MX104 Router
