MX10004ルーティングとコントロールボードメンテナンス

ジュニパーネットワークスMX10004ルーターの維持には、ルーティングおよびコントロールボード(RCB)の取り外しと取り付けが含まれます。

ルーティングボードとコントロールボードの適切な取り扱いと保管

このトピックでは、RCB のインストール時または取り外し後の RCB の処理方法について説明します。また、RCBの保存方法についても説明します。

ルーティングとコントロールボードの適切な取り扱い

ルーティングおよびコントロールボード(RCB)の扱い方に注意してください。RCBは水平方向に設置します。コネクタの損傷を防ぐために、シャーシにないときは側面で保持するのが最善です。

RCBを適切に処理するには:

  1. フェースプレートが手前を向くようにRCBの向きを合わせます。
  2. ユニットをシャーシからスライドさせながら、ユニットの両側をしっかりとつかみます。
  3. 持ち 運ぶときは、ユニットを物体にぶつけないように注意してください。
    注意:

    コネクタの端でRCBを持ちまないでください。コネクターは壊れやすく、1つ以上のコネクターが損傷するとRCBが正しく装着されません。
  4. RCB をエッジに置く必要がある場合は、エッジとサーフェスの間にクッションを置きます。
    注意:

    RCBを互いに重ねたり、他のコンポーネントの上にスタックしたりしないでください。
  5. 各RCBを個別の帯電防止袋に入れるか、平らで安定した面に置いた帯電防止マットの上に別々に置きます。

ルーティングおよびコントロールボードを静電袋に保管する

ルーティングおよびコントロールボード(RCB)は、シャーシまたは予備の輸送用コンテナに、水平に、板金面が下向きにして保管する必要があります。これらのユニットを互いに重ねたり、他のコンポーネントの上に積み重ねたりしないでください。各ユニットを帯電防止袋に入れるか、平らで安定した面に置かれた帯電防止マットの上に別々に置きます。

注:

これらのユニットは重く、帯電防止バッグは壊れやすいため、2 人で RCB をバッグに挿入する必要があります。

RCBを静電袋に保管するには:

  1. フェースプレートを手前にして、ユニットを水平に持ちます。
  2. 2人目に帯電防止袋の開口部をコネクターの端にスライドさせてから、袋を引っ張ってユニットを覆ってもらいます。

RCB を自分でバッグに挿入する必要がある場合:

  1. 板金面を下にして、平らで安定した面にある帯電防止マットの上にユニットを水平に置きます。

  2. フェースプレートを手前にしてユニットを向けます。

  3. コネクタの端をバッグの開口部に慎重に挿入し、バッグを手前に引いてユニットを覆います。

MX10004のインストールルーティングとコントロールボード

ジュニパーネットワークスMX10004ルーターには、設定に応じて1つまたは2つのルーティングおよびコントロールボード(RCB)があります。RCBは、シャーシ前面の2つの上部スロットのいずれかに取り付けることができます。

冗長構成では、RCBはホットリムーブおよびホットインサート可能な現場交換可能ユニット(FRU)です。基本構成では、ルーターがシャットダウンしないようにするために、障害のあるRCBを削除する前に2つ目のRCBをインストールする必要があります。

RCBを設置する前に、ESD(静電放電)接地ストラップが付着していることを確認してください。

注:ルーティングおよびコントロールボードを再挿入する場合は、1分以上待ってからシャーシに再度挿入します。

MX10004 RCBをインストールするには:

  1. ESDストラップの一端を手首に直接巻き付け、ストラップのもう一方の端をMX10004前面のESDポイントに接続します(図1を参照)。
    図1:シャーシ前面ESD Point for MX10004 Chassis FrontのESDポイントMX10004

    1 - ESDポイント

  2. 使用可能なRCBスロットからカバーパネルを取り外すか(図2を参照)、故障しているRCBを取り外します(MX10004のルーティングとコントロールボードの取り外しを参照)。
    図2:ルーティングとコントロールボードカバーパネルRemoving a Routing and Control Board Cover Panelの取り外し
  3. 新しいRCBを静電袋から取り出し、損傷がないか検査してからシャーシに取り付けます。
  4. コネクターが物体にぶつからないように注意しながら、RCBを横に持ち上げます。
  5. RCBの側面をシャーシ内のガイドに慎重に合わせます。
  6. RCBをシャーシにスライドさせ、正しく位置合わせされていることを慎重に確認します。
  7. 両方のハンドルをつかみ、RCBが完全に収まり、ハンドルが垂直になるまで時計回りに同時に回転させます(図4を参照)。

    RCBは、完全に装着された後、電源オンシーケンスを開始します。

    図3:JNP10K-RE3のルーティングおよびコントロールボードInstalling JNP10K-RE3 Routing and Control Boardのインストール
    図4:JNP10K-RE1のルーティングとコントロールボードInstalling or removing a network module from a rack-mounted chassis with arrows showing movement and rotation directions.のインストール
  8. RCBが正常に機能していることを確認するには、フェースプレートのPWR LEDとステータスパネルのコントロールボードLEDを確認します。RCBを取り付けた直後に、両方のLEDが点灯するはずです。PWR LEDが黄色に点滅している場合は、利用可能な電力が不足している可能性があります。追加のユニットに十分な電力があることを確認してください。

    show chassis environment cb コマンドを使用して、RCBがオンラインであることを確認することもできます。

MX10004の削除 ルーティングとコントロールボード

ジュニパーネットワークスMX10004ルーターには、設定に応じて1つまたは2つのルーティングおよびコントロールボード(RCB)があります。RCBは、シャーシ前面の2つの上部スロットのいずれかに取り付けることができます。

冗長構成では、RCBはホットリムーブおよびホットインサート可能な現場交換可能ユニット(FRU)です。基本構成では、ルーターがシャットダウンしないように、障害のあるRCBを取り外す前に2つ目のRCBをインストールする必要があります。RCBを交換する前に、ベースシステムをオフラインにすることをお勧めします。

RCBを削除する前に、以下のアイテムがあることを確認してください。

  • 静電放電(ESD)接地ストラップ

  • 帯電防止マット

  • RCBを交換しない場合の空スロットのカバーパネル

注意:

基本構成では、RCBを削除するとシステムがシャットダウンします。冗長構成では、機能しているRCBを削除すると、システムが再起動し、新しいプライマリの選択プロセスが開始されます。

MX10004 RCBを削除するには:

  1. 帯電防止袋または帯電防止マットを平らで安定した面に置きます。
  2. RCBをオフラインにするには、以下のCLIコマンドを使用します。

    show chassis environment cb | match StateCLIコマンドを使用して、RCBがオフラインであることを確認できます。

  3. ESDストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシのESDポイントに接続します(図1を参照)。
  4. 同時にRCBハンドルを反時計回りに回転させて、RCBをアンセンドします。
  5. ハンドルをつかみ、RCBをシャーシの約半分までスライドさせます(図6を参照)。

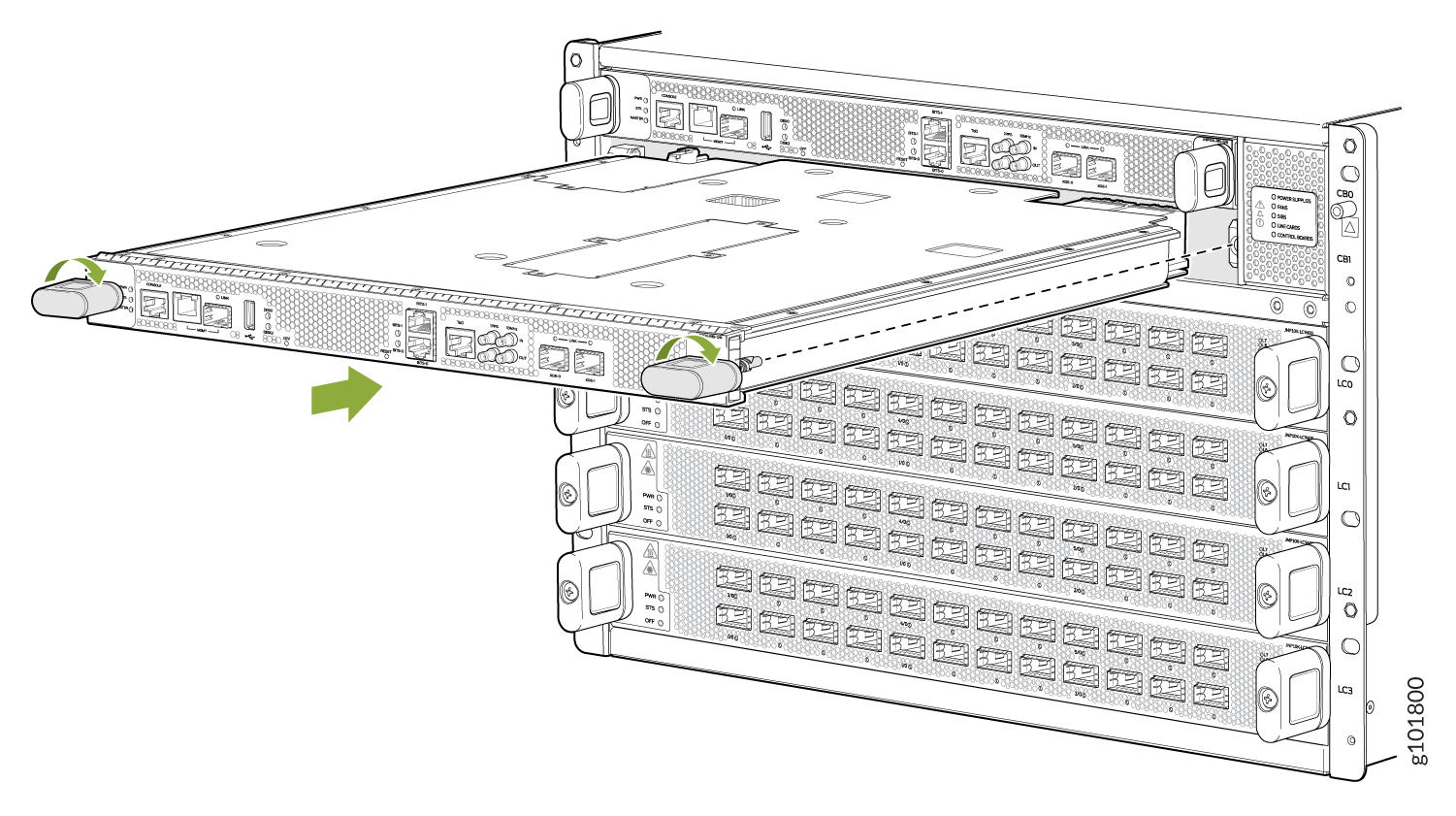

    図5:JNP10K-RE3ルーティングおよびコントロールボードRemoving JNP10K-RE3 Routing and Control Boardの取り外し

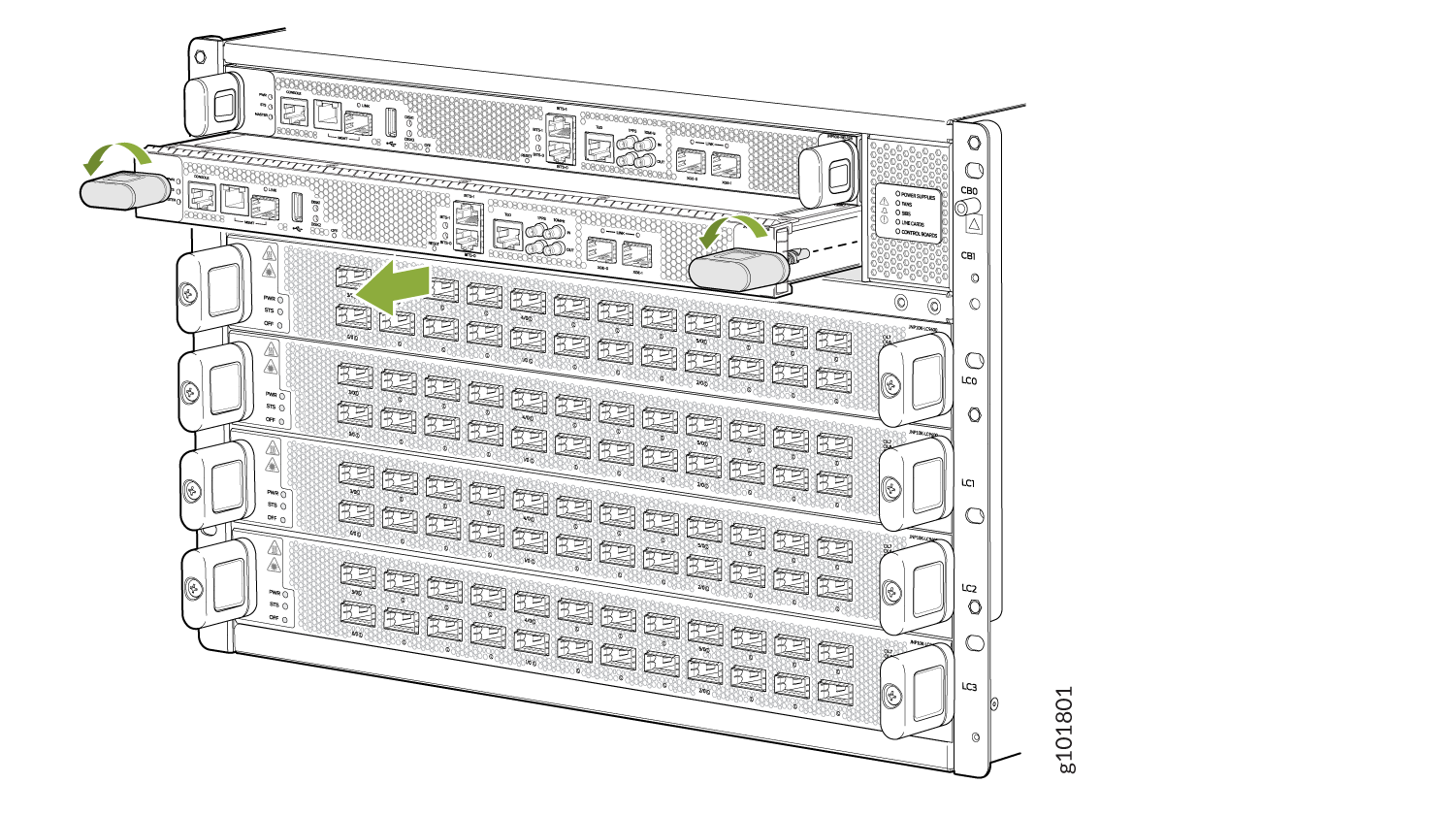

    図6:JNP10K-RE1ルーティングおよびコントロールボードRack-mounted modular switch or router system with stacked modules, network ports, antennas for wireless connectivity, and green arrows indicating actions.の取り外し
  6. RCBの両側をつかみ、シャーシから完全にスライドさせて引き出します。
  7. RCBを帯電防止マットの上に置きます。
  8. 現在RCBを交換しない場合は、空のスロットにカバーパネルを取り付けます。
