MX10004冷却システム
MX10004冷却システムコンポーネントは、すべてのコンポーネントを許容温度範囲内に維持するために連携します。最高温度仕様を超え、システムを十分に冷却できない場合、ルーティングおよびコントロールボード(RCB)はハードウェアコンポーネントの一部またはすべてをシャットダウンします。
MX10004冷却システムとエアフロー
MX10004 シャーシの冷却システムは、デュアル ファン トレイ(JNP10004-FAN2 または JNP10004-FAN3)と、対応するデュアル ファン トレイ コントローラ(JNP10004-FTC2 または JNP10004-FTC3)で構成されています。各ファン トレイには、ホットインサートおよびホットリムーブ可能にするために、コンパニオン ファン トレイ コントローラーがインストールされ、動作している必要があります。
ファントレイ
JNP10004-FAN3 ファン トレイには、6 つのファン モジュールで構成されており、各モジュールには 2 つの逆回転ファンが搭載されています。JNP10004-FAN3 ファン トレイは、単一のホットリムーブおよびホットインサート可能な FRU(現場交換可能ユニット)として動作します。ファン トレイは、シャーシ背面の電源装置の横に垂直に並べて設置され、シャーシの前面から背面への冷却を提供します。ファン トレイは、前面プレートに付属の 2 つのハンドルを使用して、取り外したり挿入したりできます( 図 1 および 図 3 を参照)。
JNP10004-FAN2 ファン トレイには、内部ファンのアレイ、取り外し不可能なコントロール ボード、および LED が含まれています。
2 つのファン トレイは、シャーシ背面の電源装置の横に縦に並べて取り付けます。各前面フェースプレートにある 2 つのハンドルは、ファン トレイの取り扱いを容易にします。 図 2 および 図 3 を参照してください。
に取り付けられたファン トレイ
|
1
—
電源 |
2
—
ファントレイ |
ファン トレイの物理的仕様については、 表 1 を参照してください。
| 仕様 |
JNP10004-ファン3 |
JNP10004-ファン2 |
|---|---|---|
| 対応するファントレイコントローラモデル |
JNP10004-FTC3 |
JNP10004-FTC2 |
| ファン トレイあたりのファン モジュール数 |
6 |
6 |
| シャーシあたりのファン モジュール数 |
12 |
12 |
| ファンの番号付け |
0 から 11 |
0 から 11 |
| 100%での体積流量 |
両方のファン トレイで 1100 CFM (トレイあたり 550 CFM)
|
両方のファン トレイで 948 CFM |
| 高さ |
12.09インチ(30.7 cm) | 12.08インチ(30.68 cm) |
| 幅 |
6.6インチ(16.8 cm) |
6.6インチ(16.8 cm) |
| 深さ |
5.88インチ(14.94 cm)取っ手なし |
5.5インチ(13.97 cm)ハンドルなし、6.85インチ(17.4 cm)取っ手付き |
| 重量 |
6.53kg(14.4ポンド) |
4.45 kg(9.8 ポンド) |
ファントレイは単一のユニットとして動作します。トレイ内の個々のファンに障害が発生した場合は、ファン トレイ全体を交換する必要があります。ただし、ファン トレイは無期限に動作し続け、1 つのファン ローターに障害が発生した場合でも十分な冷却を提供します。ファントレイは、室温が動作範囲内であれば無期限に動作します。
ルーターの実行中に既存のファン トレイを交換する場合は、ファン トレイを 1 つだけ取り外します。ルーターは、温度アラームをトリガーすることなく、1つのファントレイが作動した状態で一定時間動作し続けます。
温度アラームがトリガーされないようにするには、ルーターの動作中にファントレイを 1 つだけ取り外します。
ファン トレイ コントローラ
MX10004 は 2 つのファン トレイ コントローラーをサポートしており、ファン トレイをホット インサートおよびホット リムーブするための制御ロジックと電源を提供します
-
JNP10004-FTC2:モデル JNP10004-FAN2 ファン トレイをサポートします。見る。
-
JNP10004-FTC3:JNP10004-FAN3 ファン トレイと JNP10004-FAN2 ファン トレイをサポートします。 図 4 を参照してください。
表 2:ファン トレイ コントローラ - ファン トレイの互換性 ファントレイコントローラ 対応ファントレイ JNP10004-FTC2 JNP10004-ファン2 JNP10004-FTC3 JNP10004-FAN3、JNP10004-FAN2 警告：ファン トレイ コントローラ モデルを混在させないでください。各ファン トレイ コントローラーには、サポートされているファン トレイ モデルのみを使用してください。 表 3 を参照してください。
JNP10004-FTC2 と JNP10004-FAN3 ファントレイは使用しないでください。
図 4:ファン トレイ コントローラ JNP10004-FTC2 または JNP10004-FTC3
| 仕様 |
JNP10004-FTC3 | JNP10004-FTC2 |
|---|---|---|
| 対応するファントレイモデル |
JNP10004-ファン3 | JNP10004-ファン2 |
| 高さ |
1.5インチ(3.81 cm) | 1.5インチ(3.81 cm) |
| 幅 |
6.5インチ(15.24 cm) | 6.5インチ(15.24 cm) |
| 深さ |
12.4インチ(31.5cm) | 12.4インチ(31.5cm) |
| 重量 |
0.5 kg(1.1 ポンド) | 0.5 kg(1.1 ポンド) |
システムは、シャーシ全体の重要なパーツの温度を継続的に監視し、温度に応じてシャーシのファン速度を調整します。Junos OSがファン速度を制御します。通常の動作状態では、ファン トレイ内のファンはフルスピード以下で動作します。1 つのファン トレイ コントローラに障害が発生したり、見つからないように見える場合、もう一方のファン トレイ コントローラがファンをフルスピードに設定します。(たとえば、SFB を交換すると、ファン トレイが欠落しているように見えることがあります)。ファン速度を変更できるため、残りのファンがシャーシを十分に冷却する限り、ルーターは通常どおり動作し続けることができます。 show chassis fan コマンドを使用して、個々のファンとファン速度のステータスを確認します。
システム内のすべてのコンポーネントの冷却状態を確認するには、 show chassis environment コマンドを使用します。
MX10004内の気流方向
シャーシを冷却するための空気取り入れ口は、シャーシのポート(ラインカード)側にあります。シャーシへの空気は、RCB(ルーティングおよびコントロールボード)およびラインカードのポートから、SFB(スイッチファブリックボード)を通ってシャーシに入り、ファントレイおよび電源から排出されます。 図 5 を参照してください。
を通る気流
ファントレイは無期限に動作し続け、室温が動作範囲内であれば、1つのローターに障害が発生した場合でも十分な冷却を提供します。各ファン トレイの LED を見ると、ファンのステータスを確認できます。
1 つのファンを交換することはできません。1 つ以上のファンに障害が発生した場合、ファン トレイ全体を交換する必要があります。
ファン トレイ内のファンに加えて、各電源の内部ファンもライン カードなどのコンポーネントの冷却に役立ちます。
ファン トレイ LED とファン トレイ コントローラ LED MX10004
各ファン トレイには LED のセットがあり、対応する各ファン トレイ コントローラーにも LED のセットがあります。
ファン トレイ LED

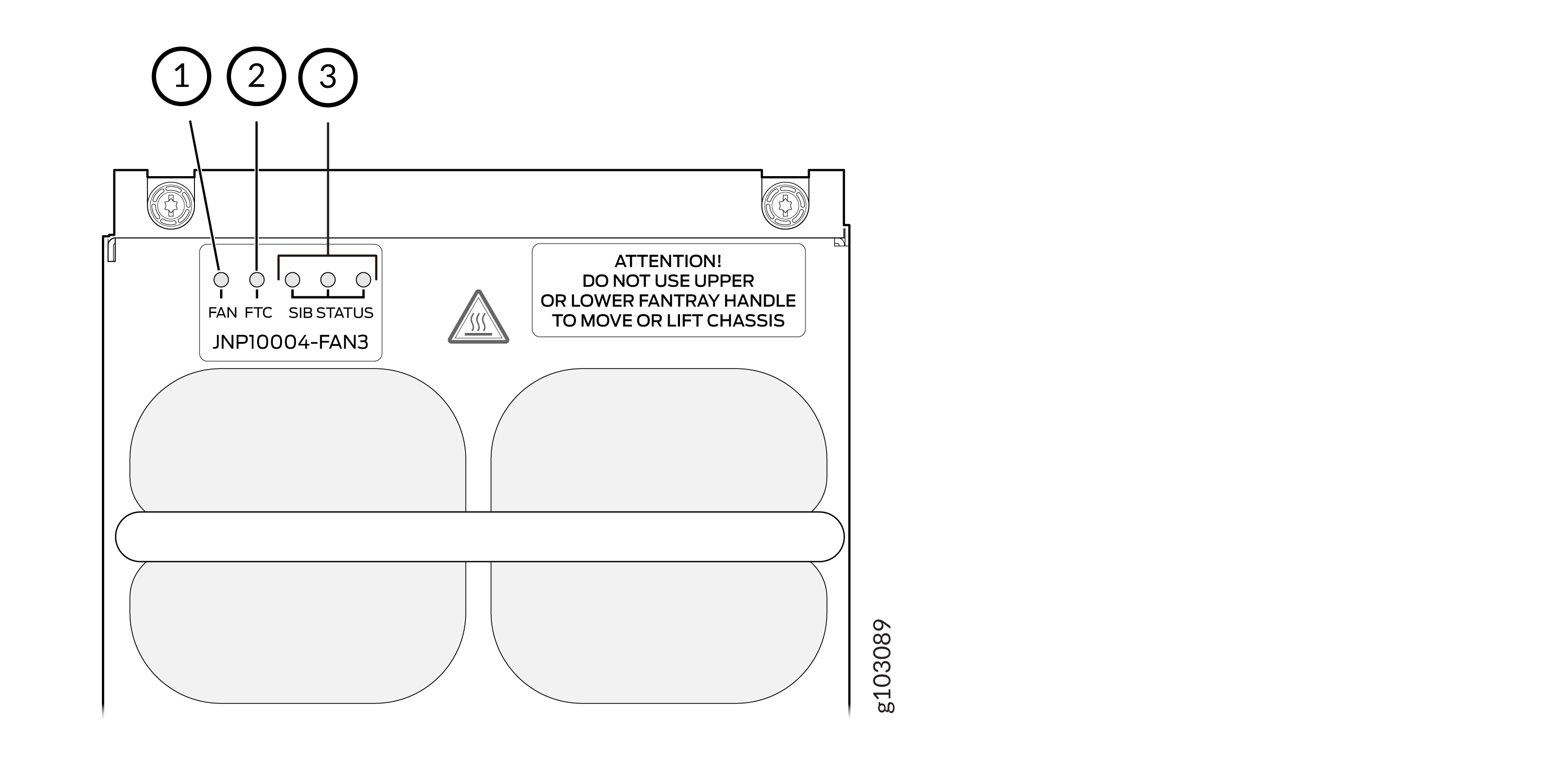

各ファン トレイには、ファン トレイ内のファンのステータスを表す 5 つの LEDのセット、ファン トレイ コントローラー、およびファン トレイの背後に取り付けられた 3 つの SFB(スイッチ ファブリック ボード)があります。LED は、各ファン トレイの左上隅にあります。 図 6 は、JNP10004-FAN2 および JNP10004-FAN3 ファン トレイの LED の位置を示しています。
|
1
—
ファン ステータス LED |
3
—
SFB ステータス LED:左側のファン トレイの SIB ステータス LED は、SFB 0 から SFB 2 に取り付けられた 3 つの SFB のステータスを示し、右側のファン トレイの SIB ステータス LED は、SFB 3 から SFB 5 に取り付けられた 3 つの SFB のステータスを表示します。 |
|
2
—
ファン トレイ コントローラのステータス LED |
|
1
—
ファン ステータス LED |
3
—
SIB ステータス LED(左側のファン トレイの場合は SIB 0 〜 SIB 2、右側ファン トレイの場合は SIB 3 〜 SIB 5) |
|
2
—
ファン トレイ コントローラのステータス LED |
表 4 は、ファン トレイ LED の機能を示しています。
| 名前 |
色 |
状態 |
形容 |
|---|---|---|---|
| FAN (ファンステータス)
|
緑 |
着実にオン |
すべてのファンは正常に動作しています。システムは、ファン トレイがかみ合っていること、気流が正しい方向にあること、およびすべてのファンが正常に動作していることを確認しました。 |
| 緑 |
点滅 |
ファン トレイが起動しています。ファン トレイの準備ができていません。 |
|
| 琥珀 |
点滅 |
ファン トレイ内の 1 つ以上のファンでエラーが検出されました。ファントレイはできるだけ早く交換してください。ファンに障害が発生したか、ファンが切断されました。シャーシ内の適切なエアーフローを維持するため、ファン トレイを交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。 |
|
| 琥珀 |
点滅 |
ビーコンは有効です。 |
|
| 何一つ |
オフ |
ファン トレイ コントローラからファンに電力が供給されていません。すべてのファンがオフになっています。 |
|
| FTC (ファン トレイ コントローラ ステータス) |
緑 |
着実にオン |
電源が入っています。ファン トレイ コントローラはオンラインで、正常に動作しています。 |
| 琥珀 |
点滅 |
ファン トレイ コントローラでエラーが検出されました。ファン トレイ コントローラはできるだけ早く交換してください。ファン トレイ コントローラーは、SFB の上のファン トレイの後ろにあります。シャーシ内の適切なエアーフローを維持するため、ファン トレイ コントローラを交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。 |
|
| 琥珀 |
ブリッピング |
ビーコンは有効です。 |
|
| 何一つ |
オフ |
ファン トレイ コントローラに電力が供給されていません。 |
|
| SIB ステータス (SFB 0 ステータス) |
緑 |
着実にオン |
シャーシの左端のSFBはオンラインです。 |
| 琥珀 |
点滅 |
SFB 0 でエラーが検出されました。SFB はできるだけ早く交換してください。SFB は左側のファン トレイの後ろにあり、シャーシの一番左にある SFB です。シャーシ内の適切なエアーフローを維持するため、SFB を交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。 |
|
| 琥珀 |
ブリッピング |
ビーコンは有効です。 |
|
| 何一つ |
オフ |
SFB はオフラインです。 |
|
| SIBステータス (SFB1ステータス) |
緑 |
着実にオン |
左側のファン トレイの後ろの中央の SFB はオンラインです。 |
| 琥珀 |
点滅 |
SFB 1 でエラーが検出されました。SFB はできるだけ早く交換してください。SFB は左側のファン トレイの後ろにあり、3 つのグループの中央の SFB です。シャーシ内の適切なエアーフローを維持するため、SFB を交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。 |
|
| 何一つ |
オフ |
SFB はオフラインです。 |
|
| SIB ステータス (SFB 2 ステータス) |
緑 |
着実にオン |
左側のファン トレイの後ろの右端の SFB はオンラインです。 |
| 琥珀 |
点滅 |
SFB 2 でエラーが検出されました。SFB はできるだけ早く交換してください。SFB は左側のファン トレイの後ろにあり、3 つのグループの右端の SFB です。シャーシ内の適切なエアーフローを維持するため、SFB を交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。 |
|
| 琥珀 |
ブリッピング |
ビーコンは有効です。 |
|
| 何一つ |
オフ |
SFB はオフラインです。 |
|
| SIB ステータス (SFB 3 ステータス) |
緑 |
着実にオン |
右ファン トレイの後ろの左端のSFBはオンラインです。 |
| 琥珀 |
点滅 |
SFB 3 でエラーが検出されました。SFB はできるだけ早く交換してください。SFB は右側のファン トレイの後ろにあり、3 つのグループの左端の SFB です。シャーシ内の適切なエアーフローを維持するため、SFB を交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。 |
|
| 琥珀 |
ブリッピング |
ビーコンは有効です。 |
|
| 何一つ |
オフ |
SFB はオフラインです。 |
|
| SIB ステータス (SFB 4 ステータス) |
緑 |
着実にオン |
右側のファン トレイの後ろの中央の SFB はオンラインです。 |
| 琥珀 |
点滅 |
SFB 4 でエラーが検出されました。SFB はできるだけ早く交換してください。SFB は右側のファン トレイの後ろにあり、3 つのグループの中央の SFB です。シャーシ内の適切なエアーフローを維持するため、SFB を交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。 |
|
| 琥珀 |
ブリッピング |
ビーコンは有効です。 |
|
| 何一つ |
オフ |
SFB はオフラインです。 |
|
| SIB ステータス (SFB 5 ステータス) |
緑 |
着実にオン |
右ファン トレイの後ろの右端のSFBはオンラインです。 |
| 琥珀 |
点滅 |
SFB 5 でエラーが検出されました。SFB はできるだけ早く交換してください。SFB は右側のファン トレイの後ろにあり、3 つのグループの中で一番右の SFB です。シャーシ内の適切なエアーフローを維持するため、SFB を交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。 |
|
| 琥珀 |
ブリッピング |
ビーコンは有効です。 |
|
| 何一つ |
オフ |
SFB はオフラインです。 |
ファン トレイ コントローラ LED
ファン トレイ コントローラーの LED は、関連するファン トレイを取り外す場合にのみ表示されます。ファントレイコントローラの LED は、コントローラパネルの右側にあります。 図 8 は、JNP10004-FTC2 ファン トレイ コントローラの前面プレート上の LED の位置を示しています。
のファン トレイ コントローラー LED
|
1
—
ファン トレイ コントローラの電源 |
2
—
ファン トレイ コントローラのステータス |
表 5 は、ファン トレイ コントローラ LED の機能を示しています。
| 名前 |
色 |
状態 |
形容 |
|---|---|---|---|
| PWR (ファン トレイ コントローラ電源)
|
緑 |
着実にオン |
ファン トレイ コントローラーに電力が供給され、正常に動作しています。 |
| 琥珀 |
点滅 |
ファン トレイ コントローラで電源エラーが検出されました。ファン トレイ コントローラはできるだけ早く交換してください。シャーシ内の適切なエアーフローを維持するため、ファン トレイ コントローラを交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。 |
|
| 何一つ |
オフ |
ファン トレイ コントローラの電源が入っていないか、電力が供給されていません。 |
|
| STATUS (ファン トレイ コントローラのステータス) |
緑 |
着実にオン |
ファン トレイ コントローラはオンラインで、正常に動作しています。 |
| 琥珀 |
点滅 |
ファン トレイ コントローラでエラーが検出されました。ファン トレイ コントローラはできるだけ早く交換してください。シャーシ内の適切なエアーフローを維持するため、ファン トレイ コントローラを交換する準備が整うまで、ファン トレイはシャーシに取り付けたままにしておきます。 |
|
| 何一つ |
オフ |
ファン トレイ コントローラに電力が供給されていません。 |
